订阅Allegro设计中布局模块复用方法
来源：网络收集 点击： 时间：2024-07-24【导读】：
在用allegro软件对pcb进去布局时，有许多结构相同的模块，如果总是一直单个布局布线，就会降低速度，如果用可以掌握模块复用的方法，则可以大大提高设计的速度。工具/原料moreallegro方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
总结1/1

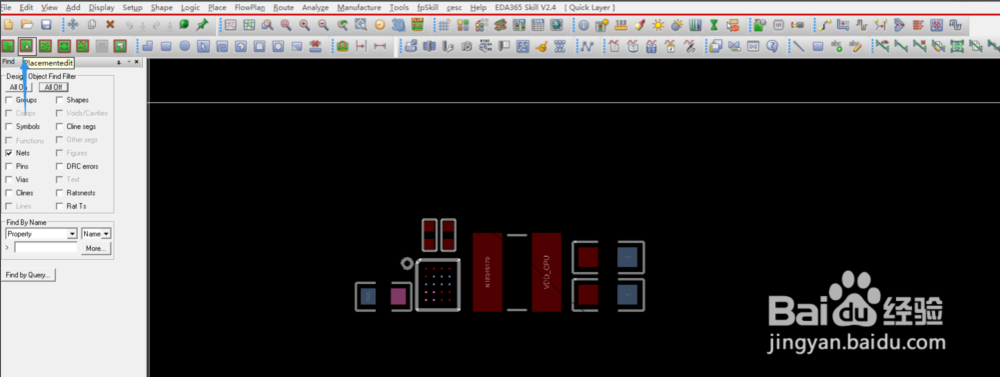

第一步，在设计两个DC-DC电源模块布局时，在操作界面中，点击蓝色箭头的placementedit；

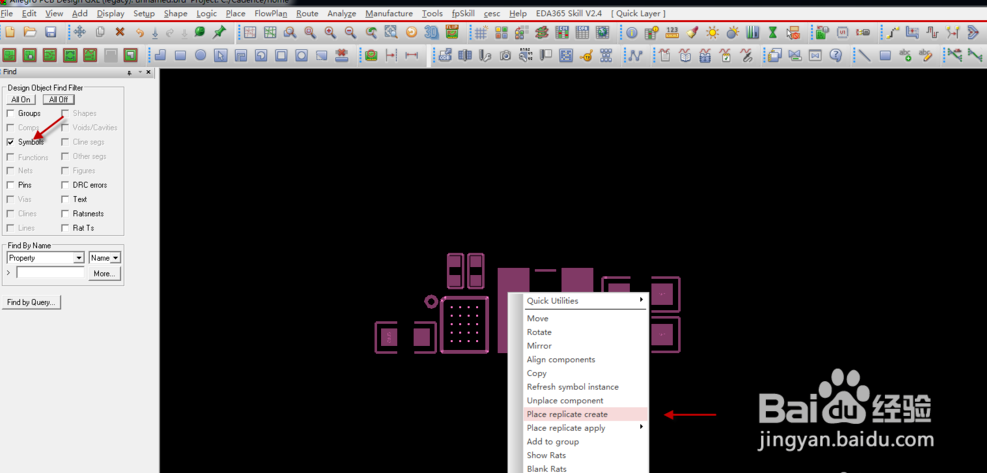

2/5第二步，在find选项中勾选symbols，对已布局完成的电源模块进行框选，在器件上右键选择 Place replicate create，这一步注意一定要框选目标，再点击右键；

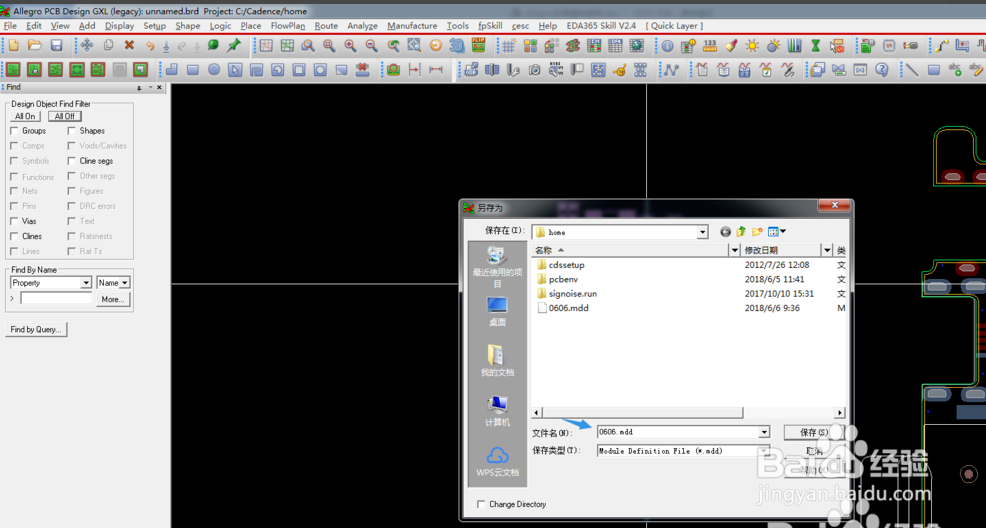

3/5第三步，右键选择done，空白的地方左键单击，然后在弹出的窗口中设置保存一个文件名；

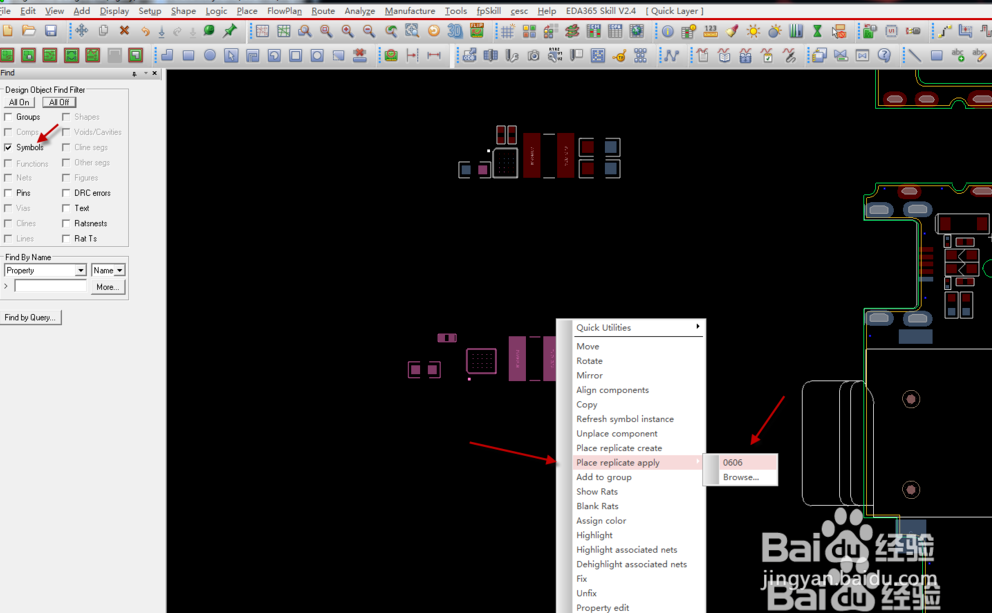

4/5第四步，接下来开始使用复用功能，对另一个电源模块进行模块复用，框选后在器件上右键选择Place replicate apply，再选择刚刚保存好的文件；

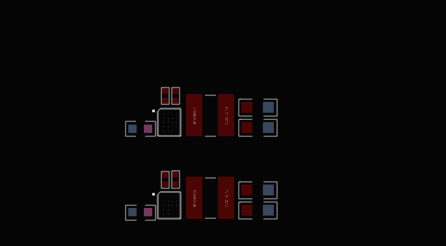

5/5第五步，点击上述命令后，就可以看到模块复用已完成。
总结1/11.在设计两个DC-DC电源模块布局时，在操作界面中，点击蓝色箭头的placementedit；
2.在find选项中勾选symbols，对已布局完成的电源模块进行框选，在器件上右键选择 Place replicate create，
3.右键选择done，空白的地方左键单击，然后在弹出的窗口中设置保存一个文件名；
4.复用另外一个模组，右键选择Place replicate apply
5.查看到模块复用完成后的效果；
