很多新人在在实际绘图过程中，有时图形文件受到部分损坏，系统提示出错，图形文件损坏后或程序意外终止后，不懂的如何去修复自己的CAD文件，实际上可以通过使用CAD提供的图形实用工具，更正错误或通过恢复为备份文件，修复部分或全部数据，如下图所示：工具/原料more设备：电脑软件：CAD方法/步骤1/5分步阅读

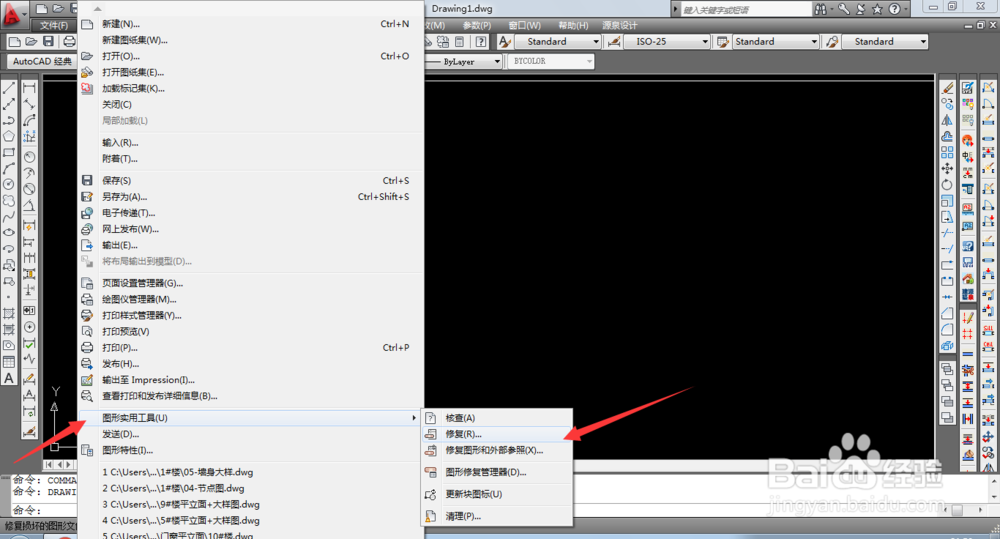

首先单击“文件”下拉菜单，选择其中的“图形实用工具”→“修复”命令。具体详下图：

2/5

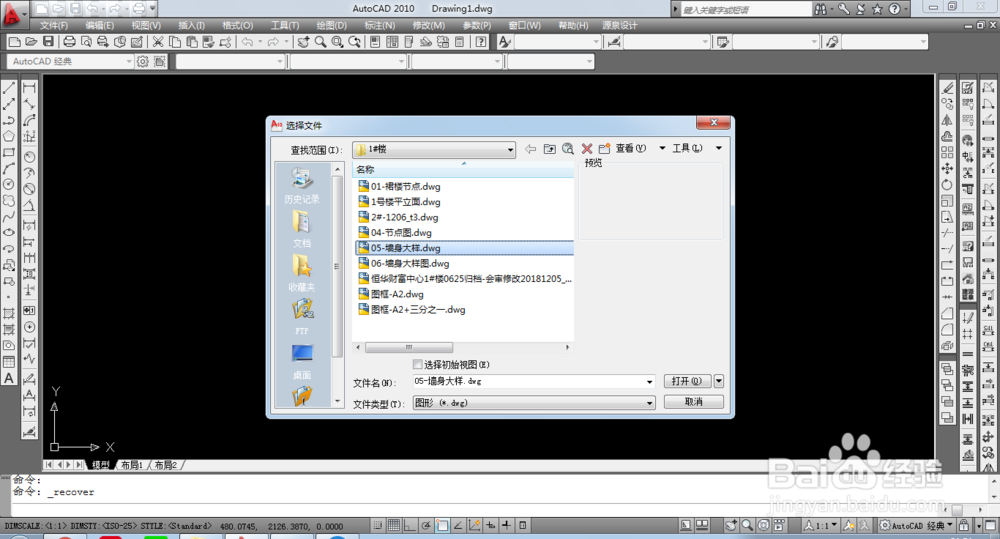

在弹出的“选择文件”对话框中选择一个文件。然后单击“打开”按钮，如下图所示：

3/5

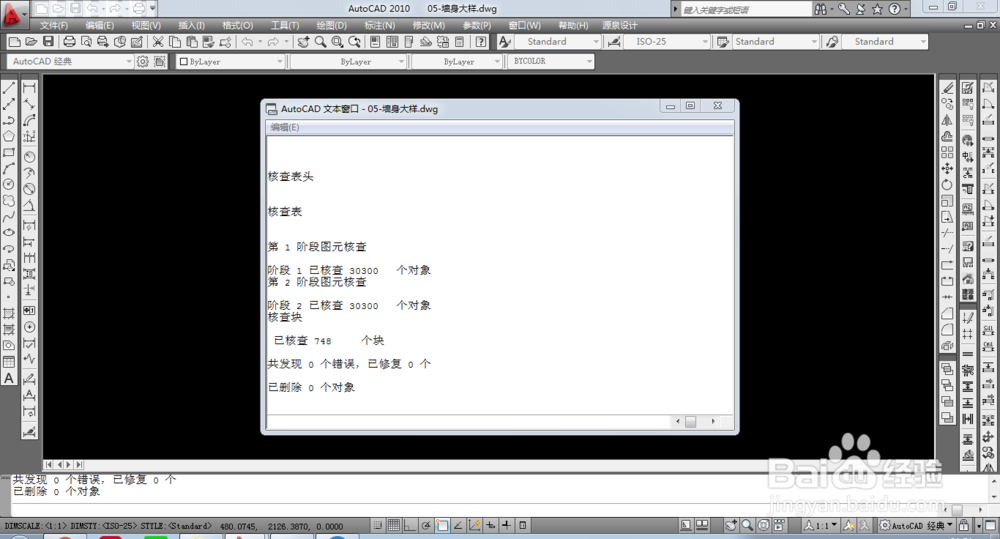

如果修复成功，图形将打开，重新保存图形文件。

4/5

如果程序无法修复图形文件，将会显示一条信息。在这种情况下，应通过找到图形备份文件（*.bak）或自动保存的临时图形文件进行图形恢复。

5/5

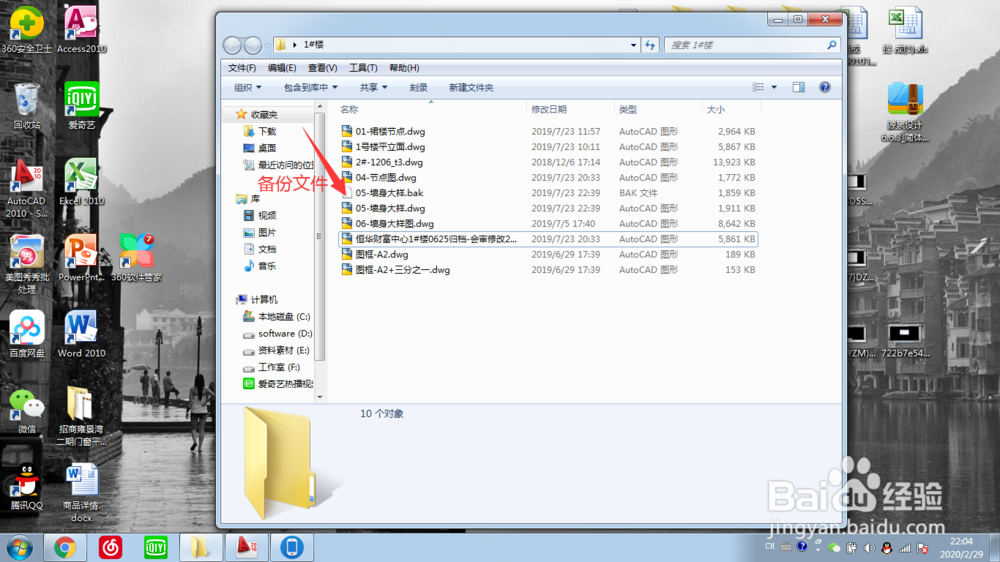

解释：CAD软件系统默认备份文件的名称与原文件相同，文件保存路径位置相同，但扩展名不同，备份文件扩展名为*.bak。
