订阅Solidworks阵列方式：线性草图阵列&线性阵列
来源：网络收集 点击： 时间：2024-07-24【导读】：
Solidworks阵列方式有很多种，今天主要给大家讲解其中的两种方式工具/原料moreSolidworks软件线性草图阵列1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
线性阵列1/6
2/6
3/6
4/6
5/6
6/6

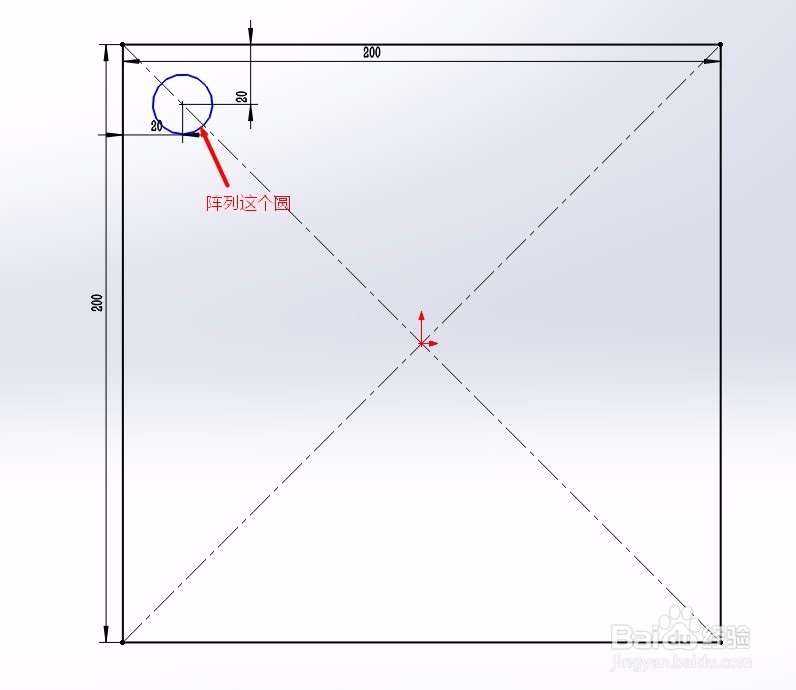

在草图中做阵列，首先要将曹汝轮廓画出来。

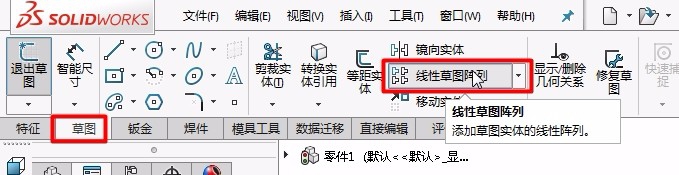

2/7选择【草图】工具栏中的【线性草图阵列】工具

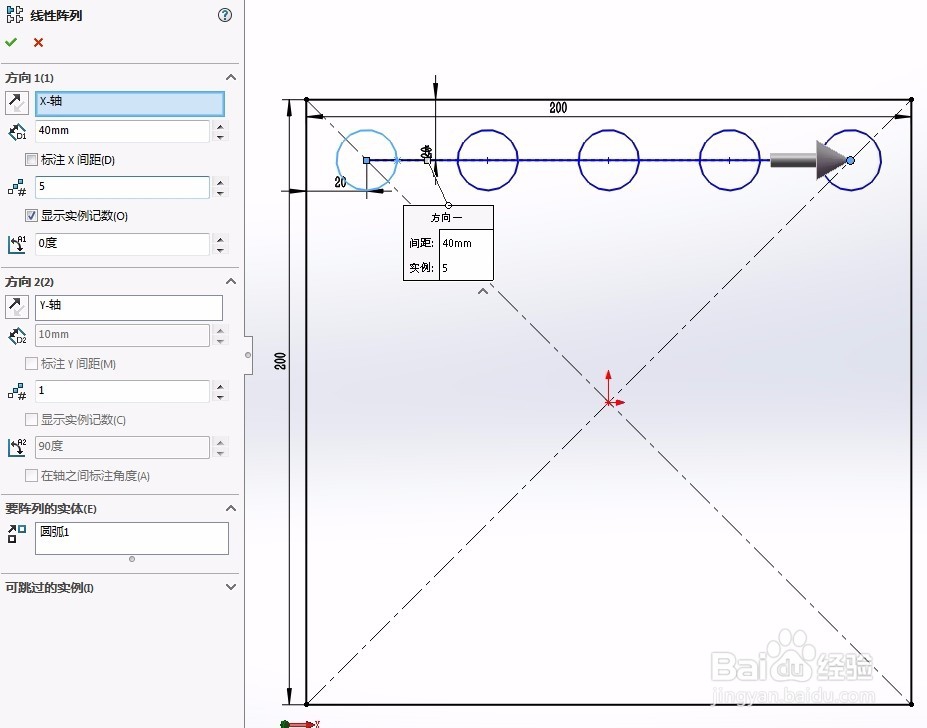

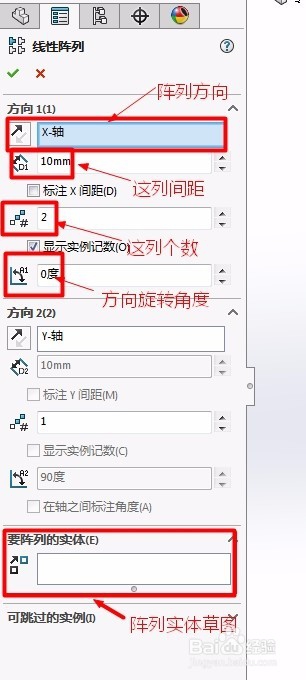

3/7在左侧弹出的对话框中设定相应的参数
4/7点击上方的对勾，既得出右侧的阵列图形（该阵列仅是延X轴方向阵列）；

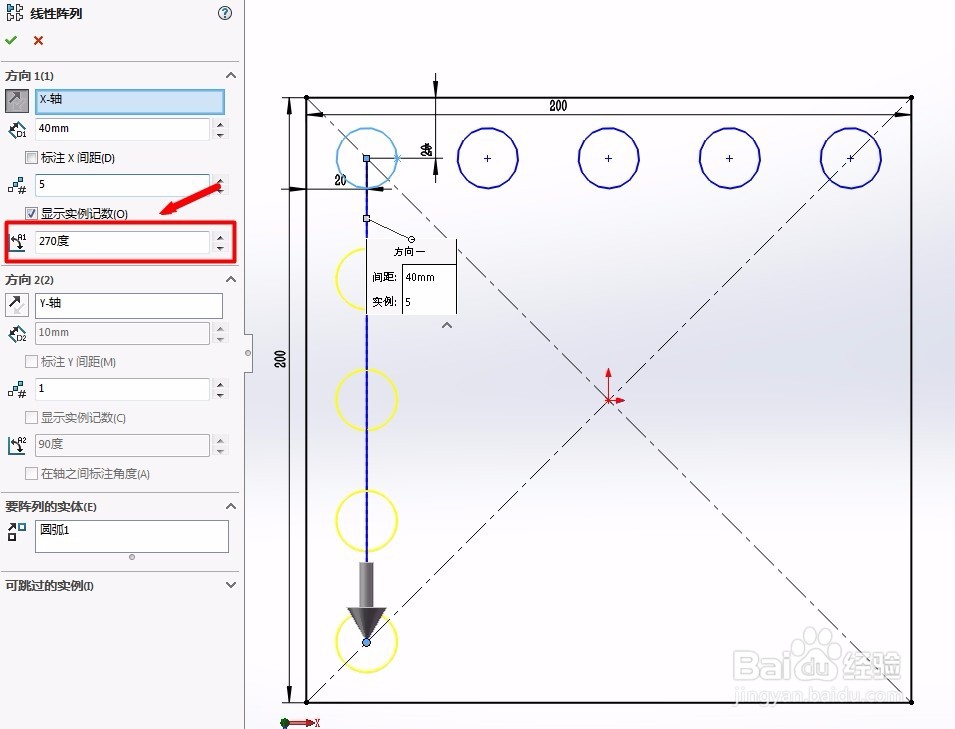

5/7若要延上下方向阵列，需要将旋转角度设定为90度或270度，这样阵列就会沿着上下方向阵列

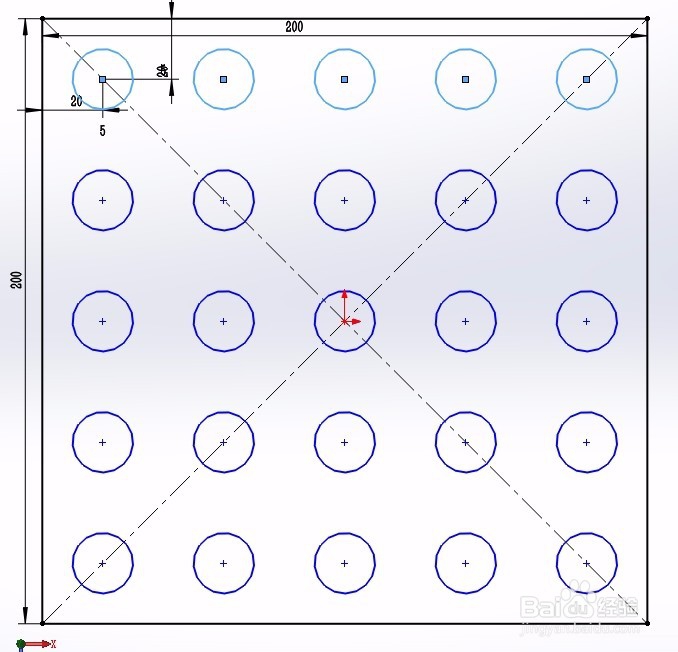

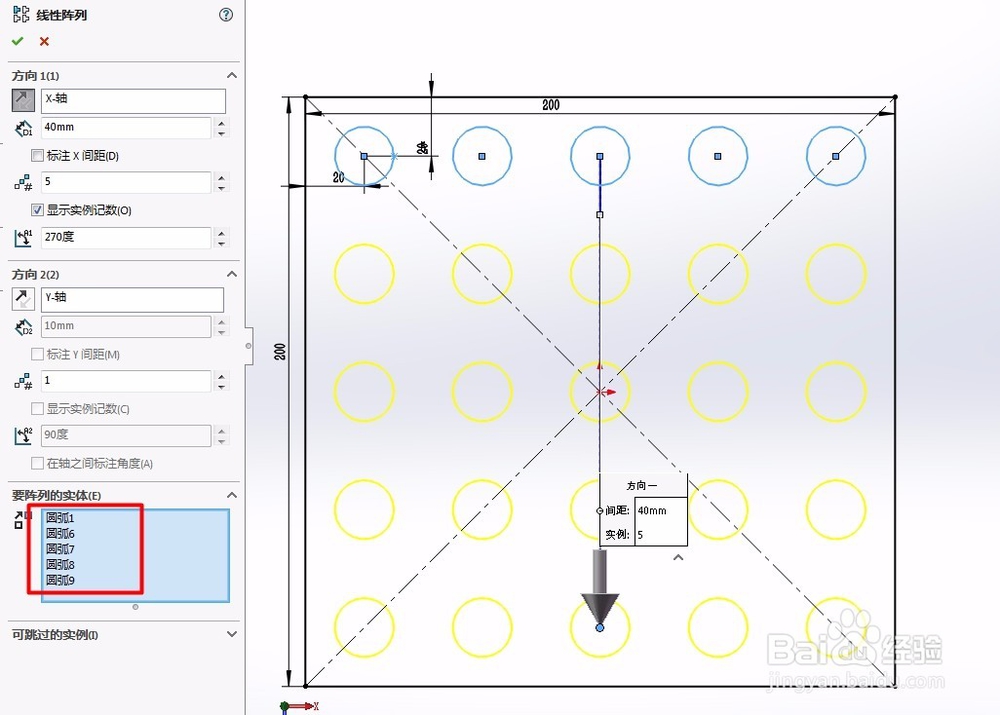

6/7在【要阵列的实体】中将所有要阵列的图形选中即可。

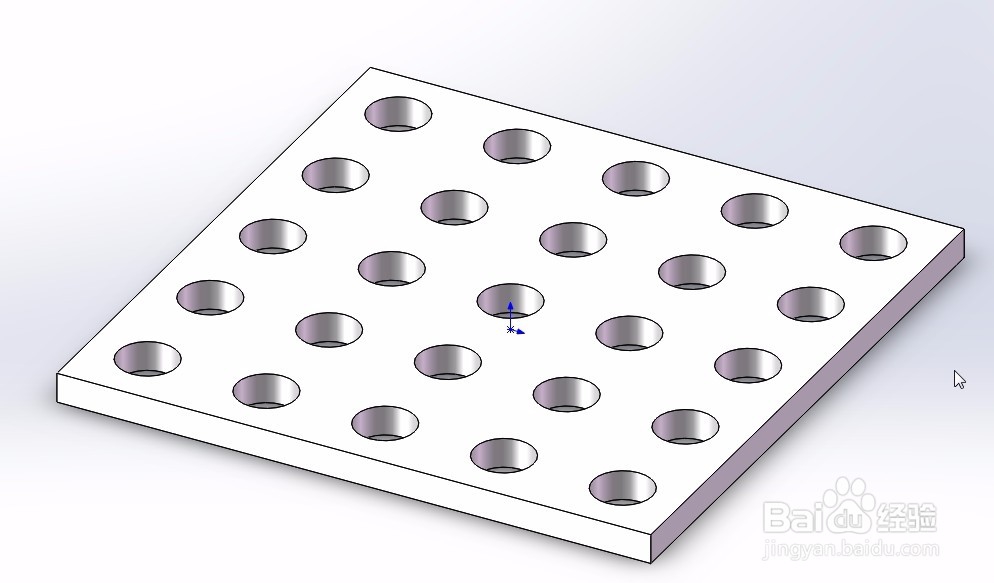

7/7最后拉伸图形即可得到这列后的零件图。
线性阵列1/6线性阵列和线性草图阵列的区别在于，线性阵列是在实体上进行阵列，而线性草图阵列是在草图上进行阵列。

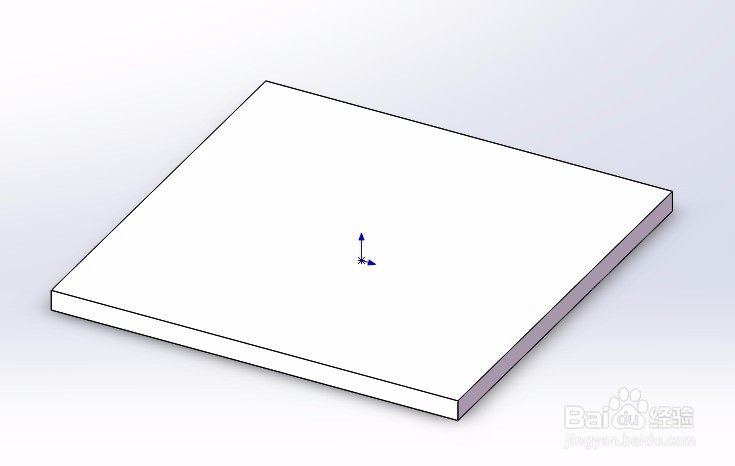

线性阵列首先要画出实体图形。

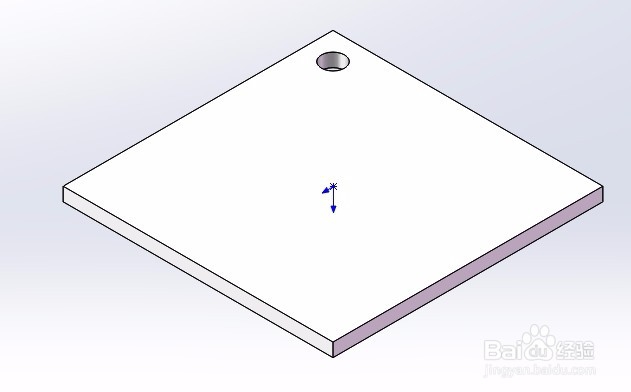

2/6在实体图形上进行拉伸或切除动作（既你需要阵列的特征）

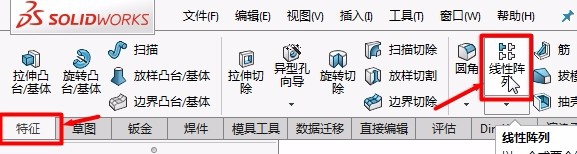

3/6点击【特征】工具栏中的【线性阵列】工具

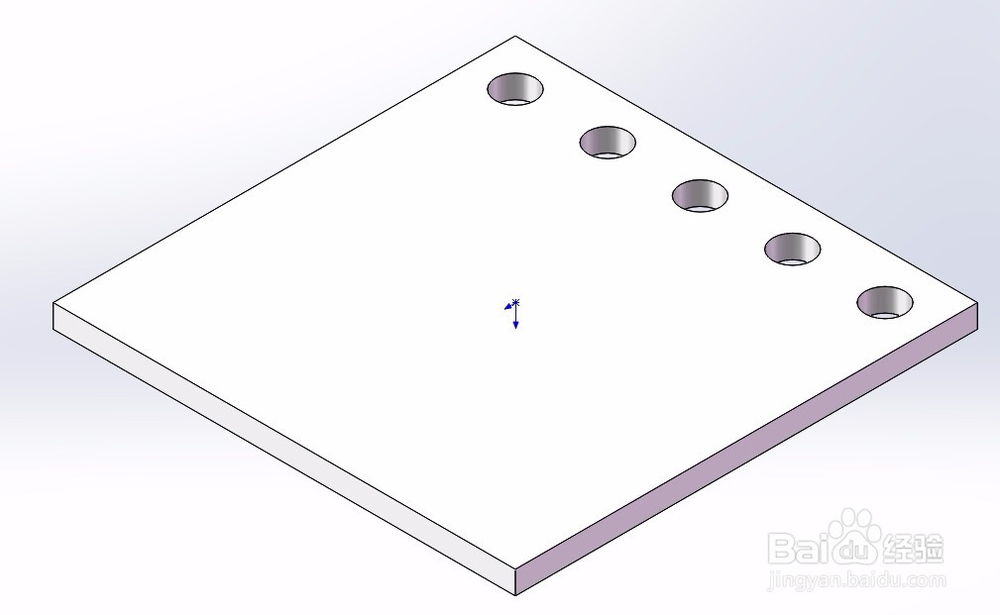

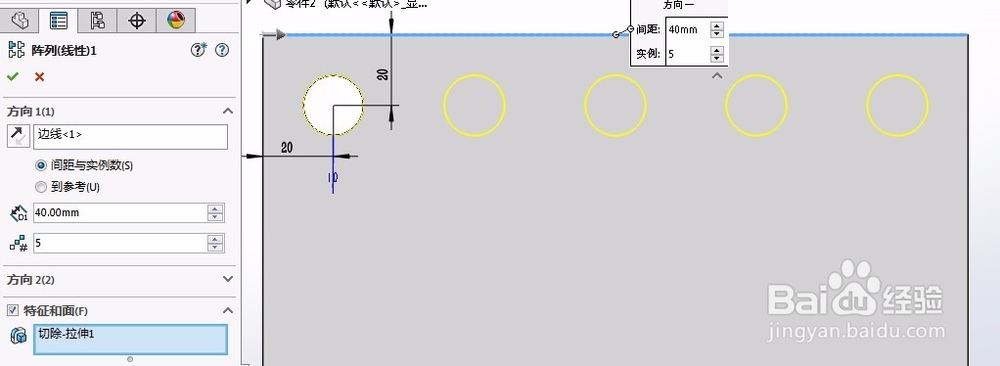

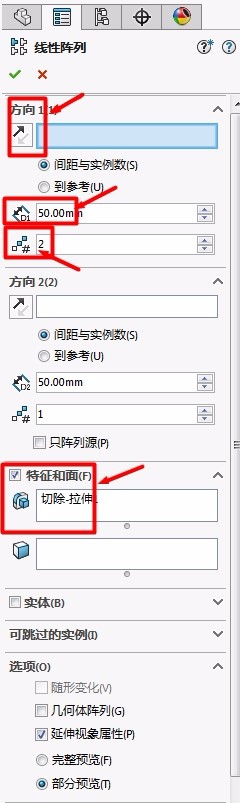

4/6在右侧进行设置，设置完成后点击左上角对勾即可得出阵列图形（此阵列为横向阵列，阵列方向可以通过点选图形边缘线来更改）。

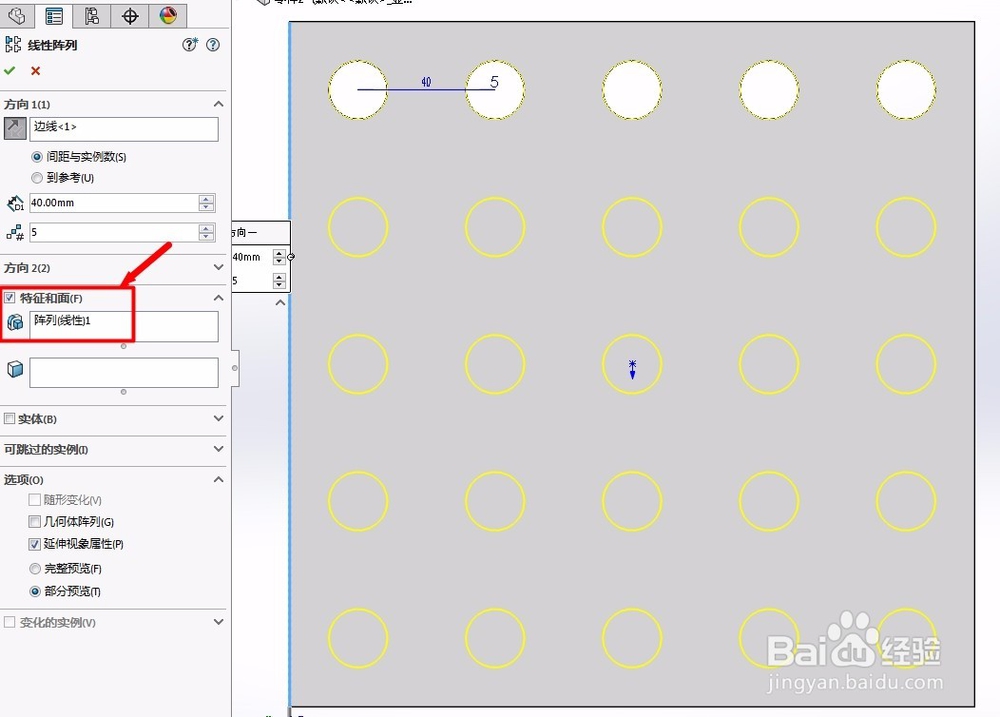

5/6点击纵向阵列的边线，确定纵向阵列方向。然后在【特征和面】中选择刚刚阵列过的名称，这样可以更快速的阵列除所有图形。
6/6以上为两种常见的阵列方式，后续会再讲解如何使用圆周阵列。敬请关注！
