    测线仪的使用方法

    来源:网络收集  点击:  时间:2024-07-24
    【导读】:
    可能有些朋友没用过网线测线仪,在这里我向大家简单介绍下网线测试仪的使用方法。如有不足之处,请各网友指出。谢谢!工具/原料more网线测试仪,9V电池方法/步骤1/8分步阅读

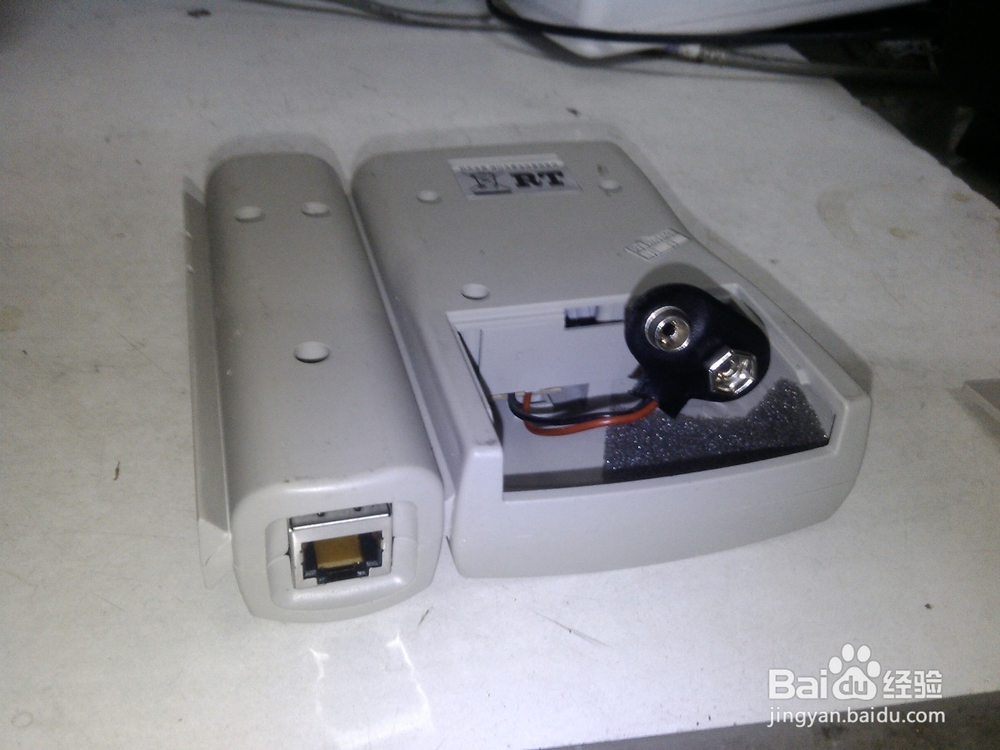

    第一步:在测试前,我们先将后面装电池的盖子向后滑动打开,如图:

    2/8

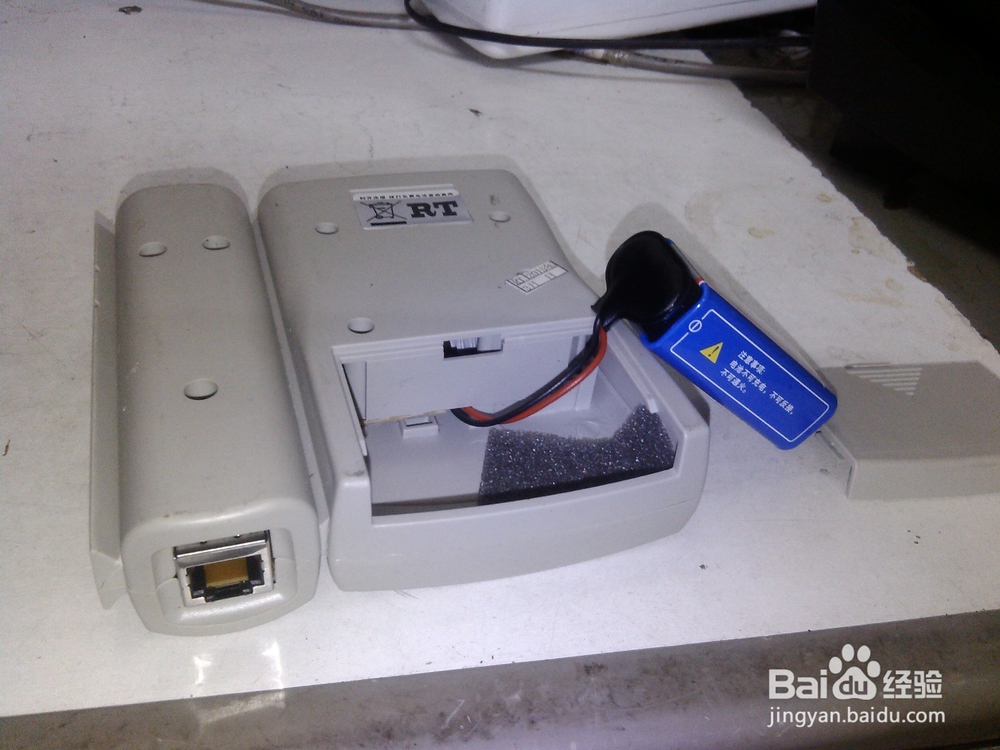

    第二步:给测试仪装上9V电池,就是无线话筒用的那种9V电池,注意这种电池是分正负的,电池上有标注正负,别装反了,如图:

    3/8

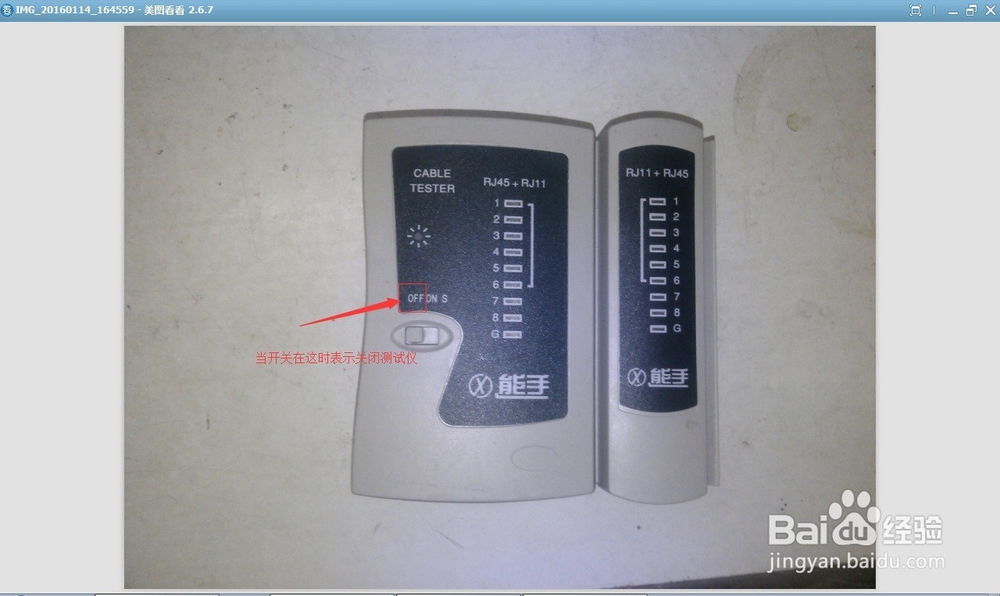

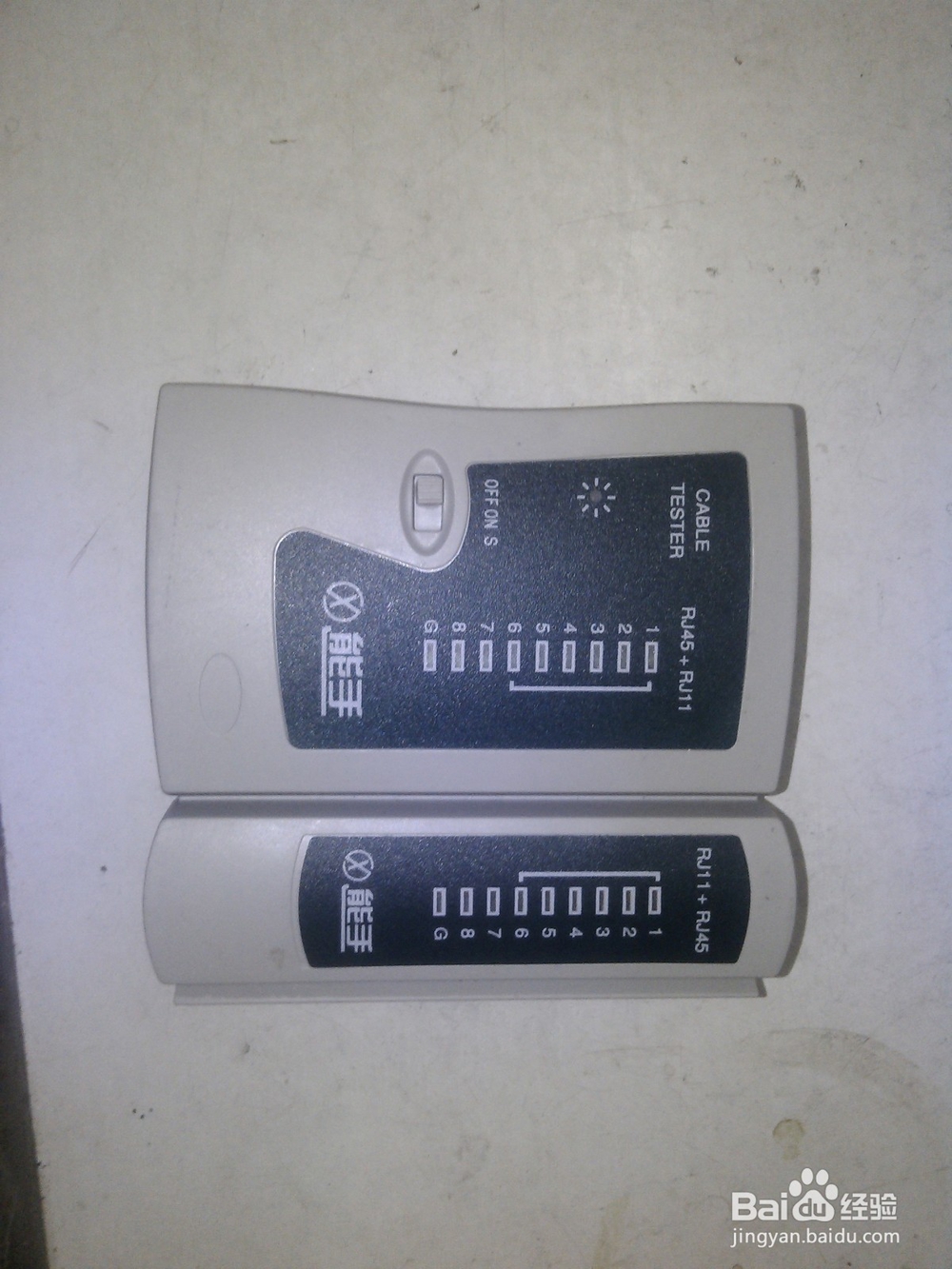

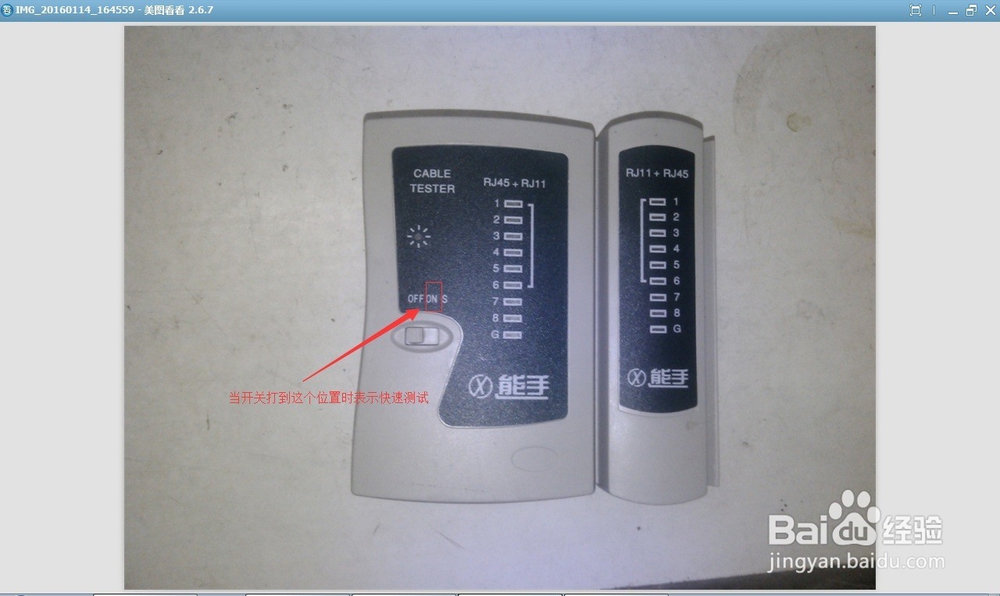

    装上电池就可以正常使用了。网线测试仪首先要讲的是开关,这个开关有三个档,第一档是关,第二档是快速测试,第三档是慢速测试,即测试时速度会慢一点。如图:

    4/8

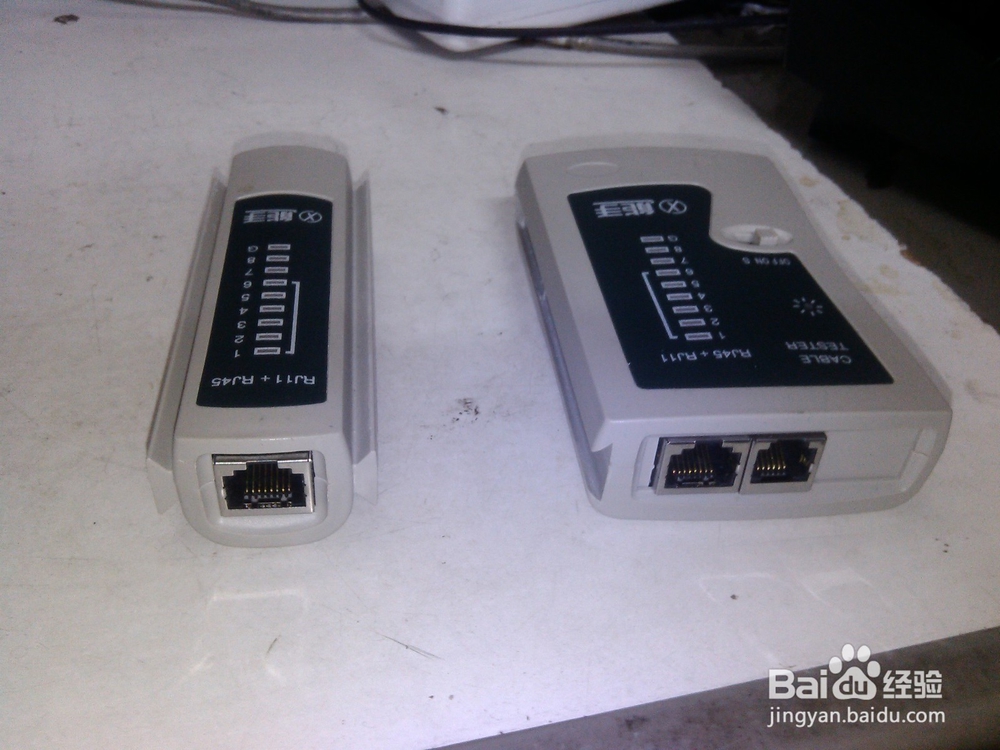

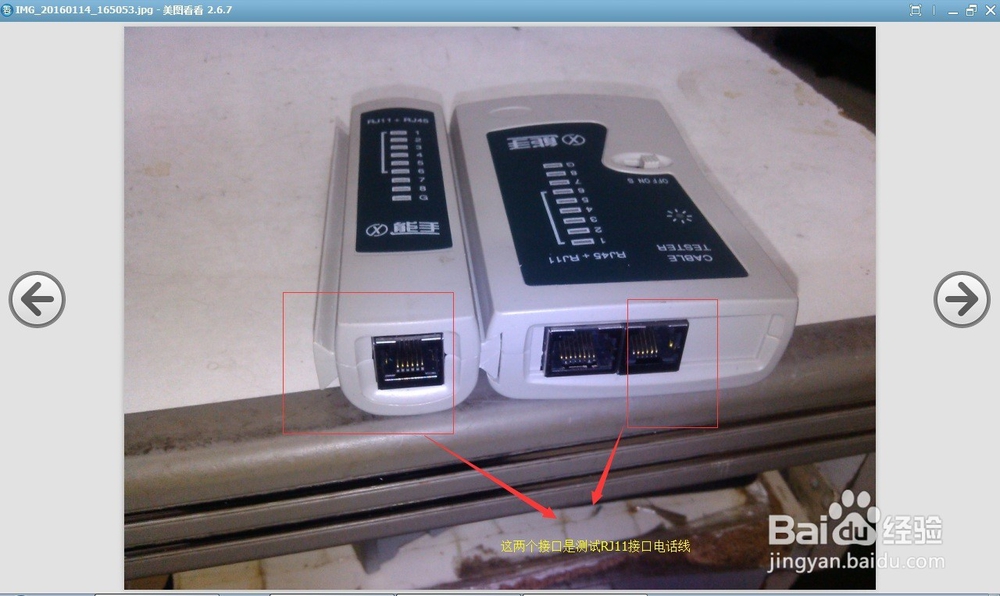

    我一般是用快速测试,但朋友可以根据自己的需要来选择。接下来我们看接口,这种测试仪可以测试两种线,一种是RJ45接头的网线,另一种是RJ11接头的电话线。同时测试仪可以拆分为两边。如图:

    5/8

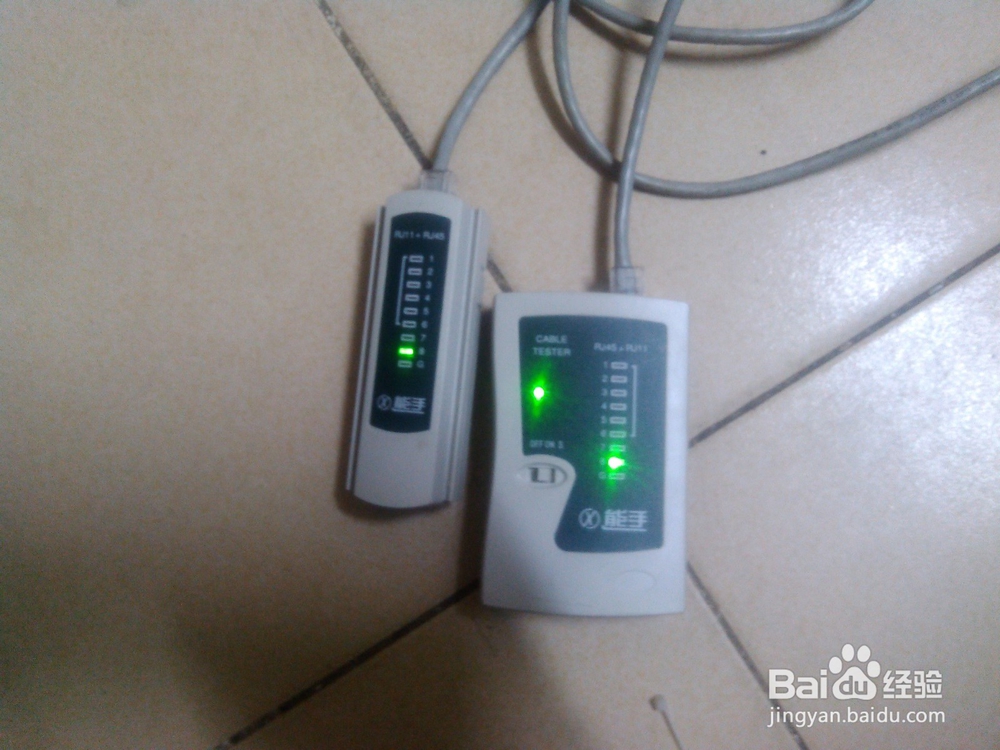

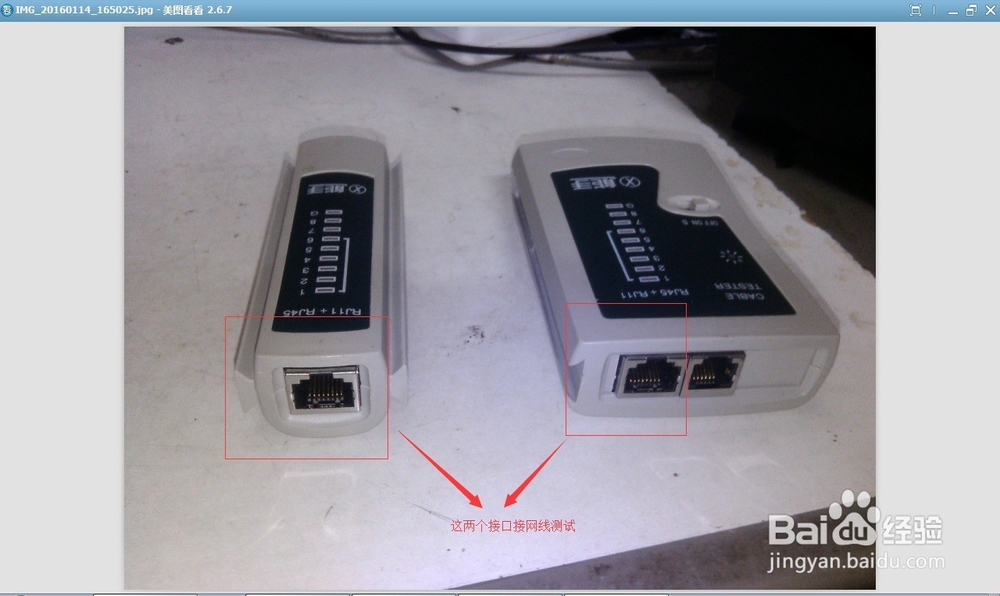

    接下来,我们把需要测试的网线的两端分别插入测试仪的左边的网线接口和右边的网线接口,打开开关,调慢速或快速都可以,如图:

    6/8

    如果是直通线,在网线正常的情况下两边灯亮的顺序都应该为1-8.如果是交叉线则一边的灯亮顺序为1-8,另一边的顺序为36145278.如果灯不是按这个顺序亮,则代表线序做错,如果有某个灯不亮,则代表这个灯所处的线不能正常导通,也是就有问题。

    7/8

    测试仪的另一个功能就是测试电话线,将需测试的电话线两头分别接入测试仪两边,打开开关,两边的灯都是3-4灯亮,就表示测试的电话线正常。

    8/8

    好了,朋友们,网线测试仪就简单地讲到这。如果有不对的地方请大家指出。谢谢。

    注意事项

    网线测试仪上的G灯其实我也不知道它是做什么用的,我没见过它亮过。
