该经验给大家分享一篇SolidWorks如何画弹簧模型及生成旋转动画的教程。工具/原料more电脑SolidWorks2016方法/步骤1 SolidWorks画弹簧模型1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
方法/步骤2 生成旋转动画1/6
2/6
3/6
4/6
5/6
6/6
注意事项
首先打开SolidWorks2016，新建一个零件模型。
2/7点击插入“螺旋线/涡状线”，选择前视基准面，绘制草图。
3/7绘制一个圆，直径为“35”，退出草图，系统跳出“螺旋线/涡状线”对话框，选择“螺距和圈数”，设置螺距14 mm，圈数为“5”，单击确定，生成螺旋线。
4/7插入参考几何体，基准面，第一参考选择螺旋线边线，第二参考选择螺旋线端点，单击确定，建立“基准面1”。
5/7正视于基准面1，点击草图绘制。绘制一个圆，直径为“3 mm”。
6/7添加几何关系，选择螺旋线边线和草图圆的圆心点，选择“穿透”，添加穿透关系，单击确定，退出草图。
7/7选择特征，扫描，轮廓选择草图圆，路径选择螺旋边线，方向选择双向，单击确定，生成弹簧模型。

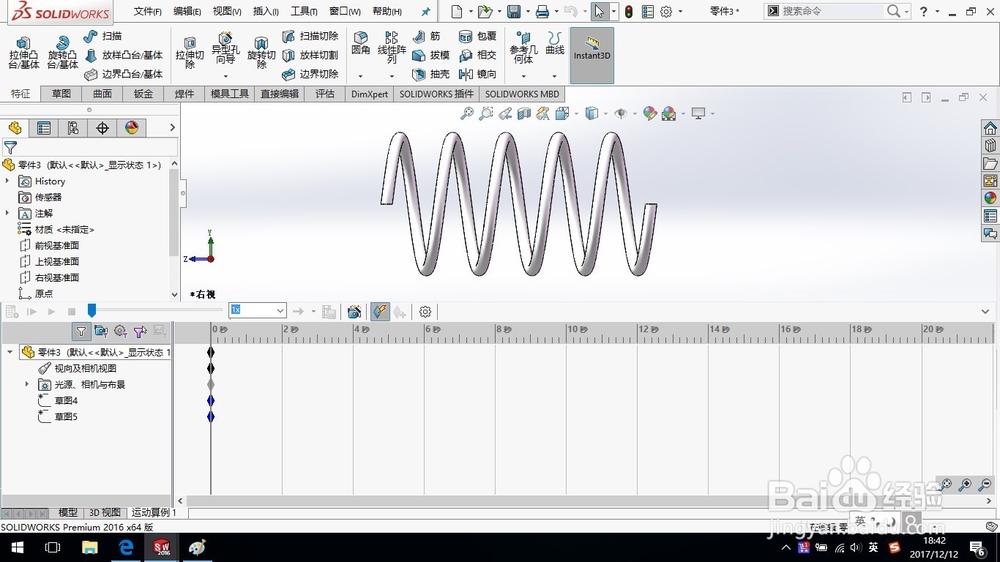

方法/步骤2 生成旋转动画1/6隐藏基准面、原点、曲线。切换到“运动算例1”界面。

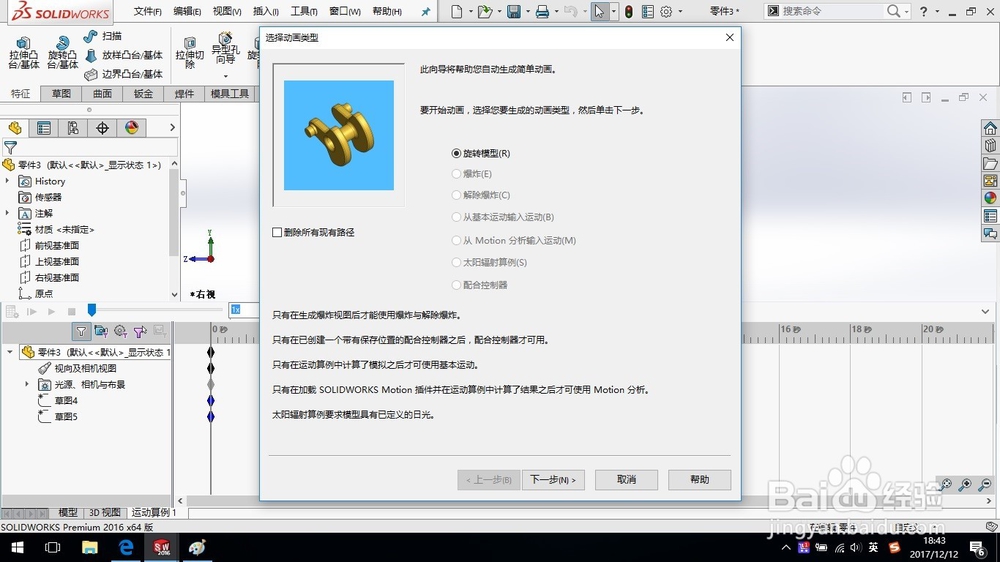

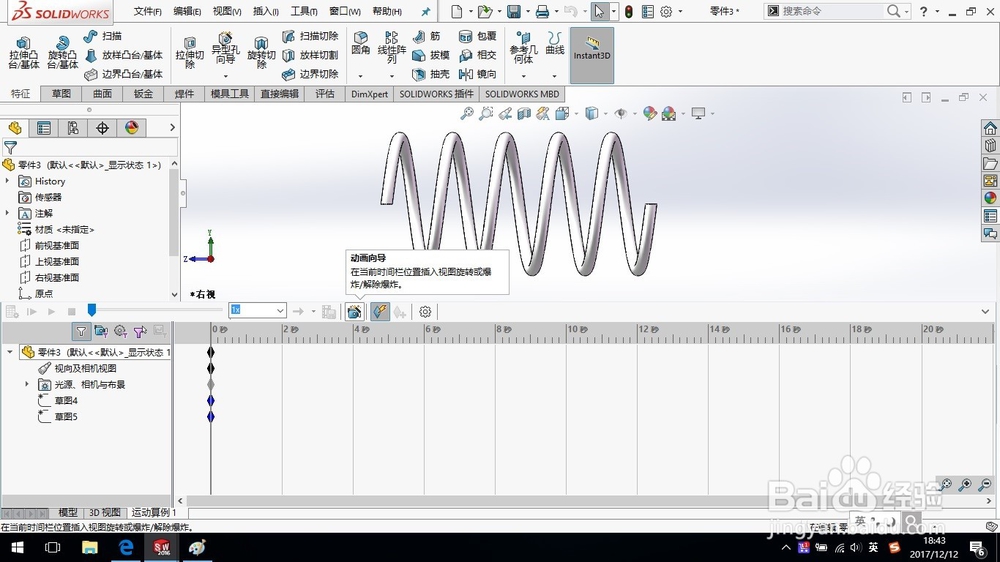

2/6单击“动画向导”，在“选择动画类型”界面选择“旋转模型”，单击下一步。

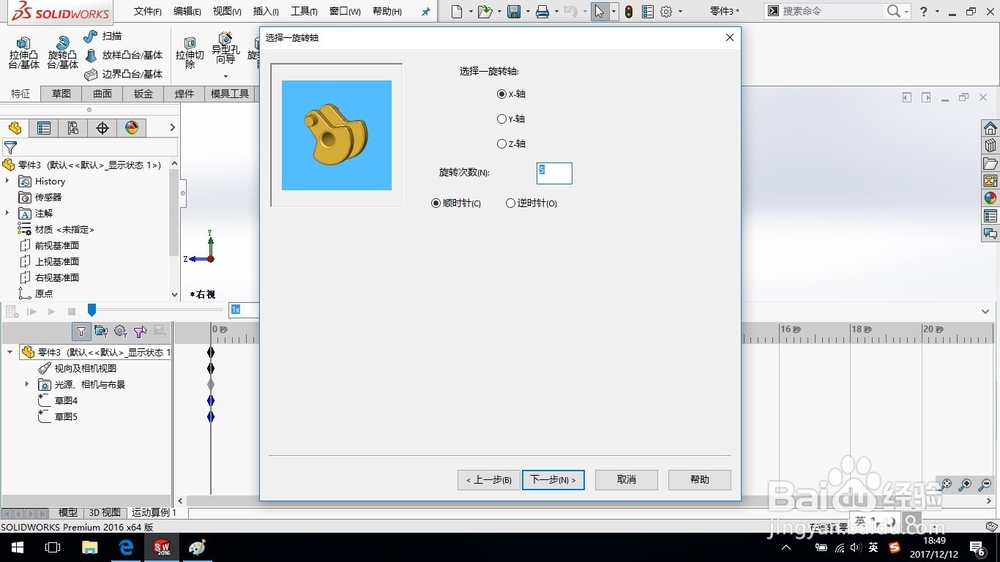

3/6旋转轴选择“X-轴”，旋转次数设置为“5 次”，其它设置保持为默认，单击下一步。

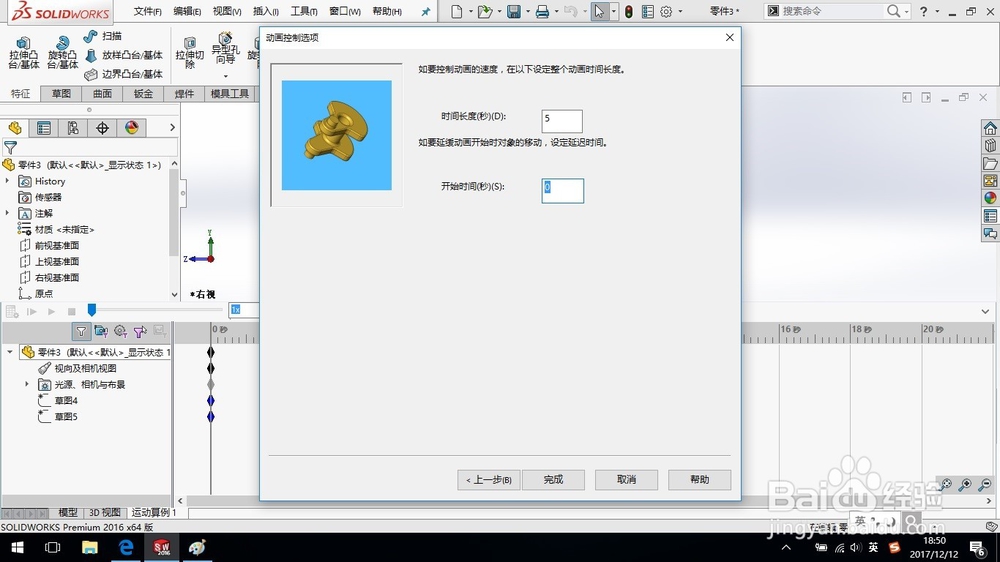

4/6将时间长度设置为“5 s，开始时间设置为”0 s，单击完成。

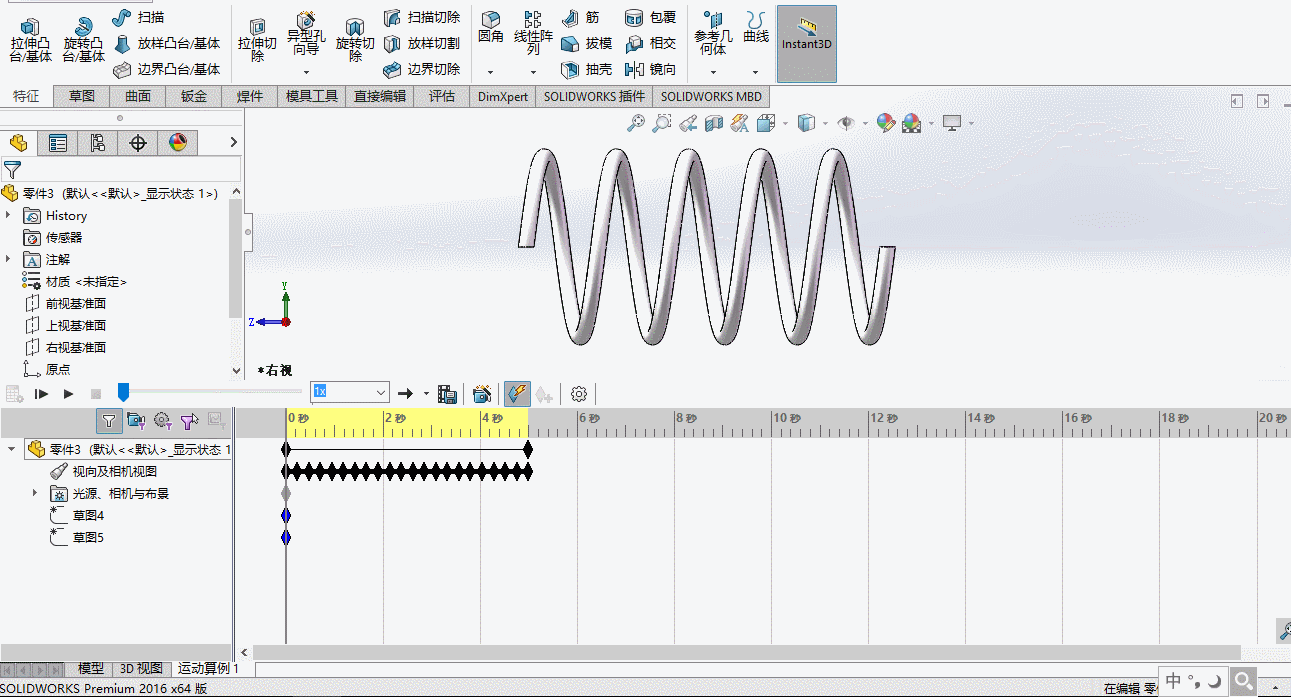

5/6单击播放，开始播放动画。

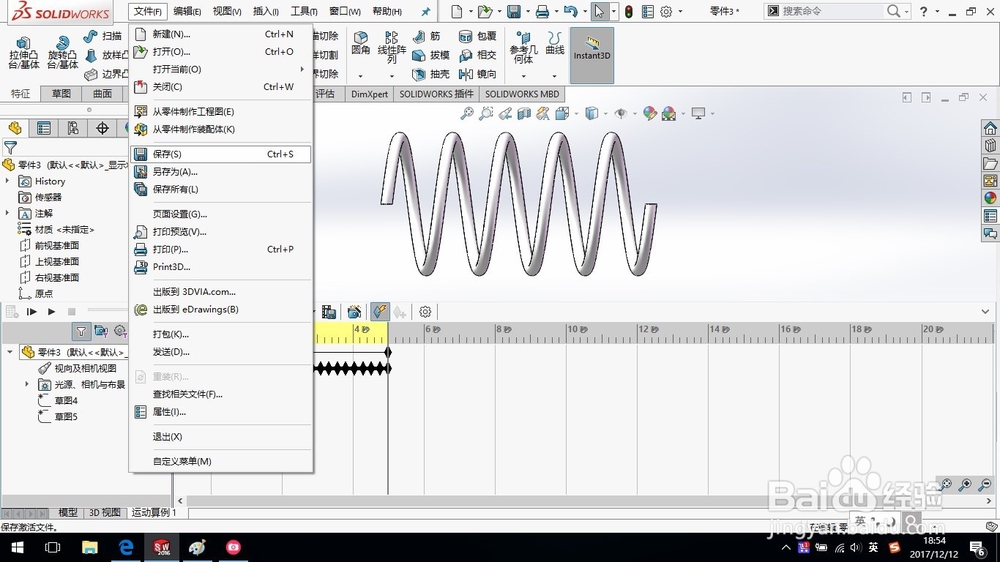

6/6单击保存，保存整个零件模型。
注意事项有问题可以留言。
