    Altium软件中极坐标怎么使用

    来源:网络收集  点击:  时间:2024-07-25
    【导读】:
    在进行PCB设计时,有时候要根据实际情况将PCB设计成不规则的形状,比如说LED灯板行业,就需要对LED灯珠进行圆弧等间距排列,我们可以利用坐标计算进行放置,但是有点繁琐,而且耗时间,是否更好的办法解决这个问题呢,Altium上有一个极坐标的应用。工具/原料moreAltium Designer方法/步骤1/4分步阅读

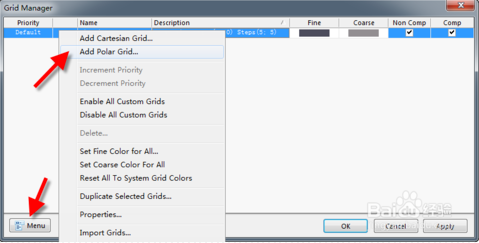

    第一步,打开一个PCB文件,在空白处单击右键,选择执行“Options-Grid Manager”,进入格点管理器。

    2/4

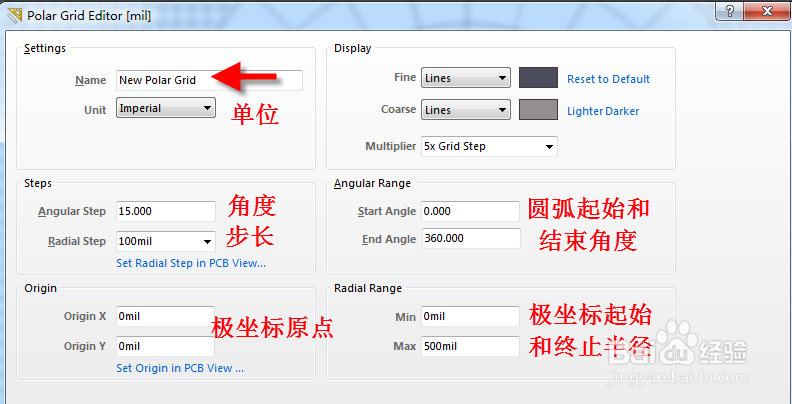

    第二步,双击添加的“极坐标”项,进入极坐标设置窗口,如图所示,设置一个半径为300mil的圆弧极坐标;

    3/4

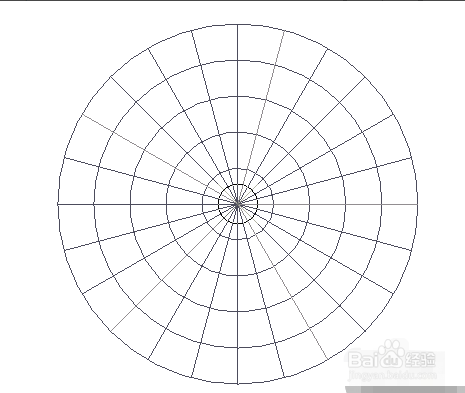

    第三步,设置完成后,点击“OK”,完成极坐标参数设置,退出Grid Manager界面,勾选“Comp”选项,从图示可看到,PCB上以之前设置的原点为中心生成一个如图示的极坐标。

    4/4

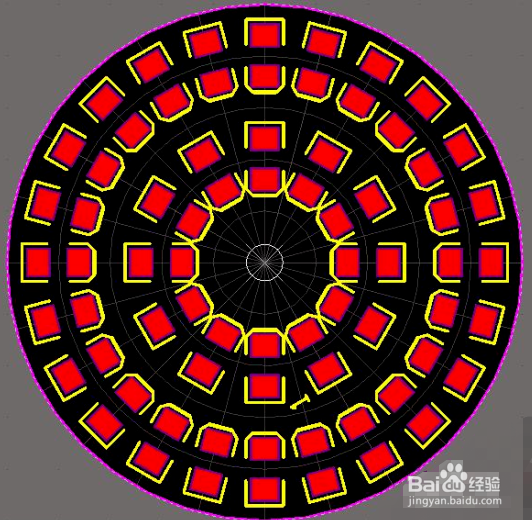

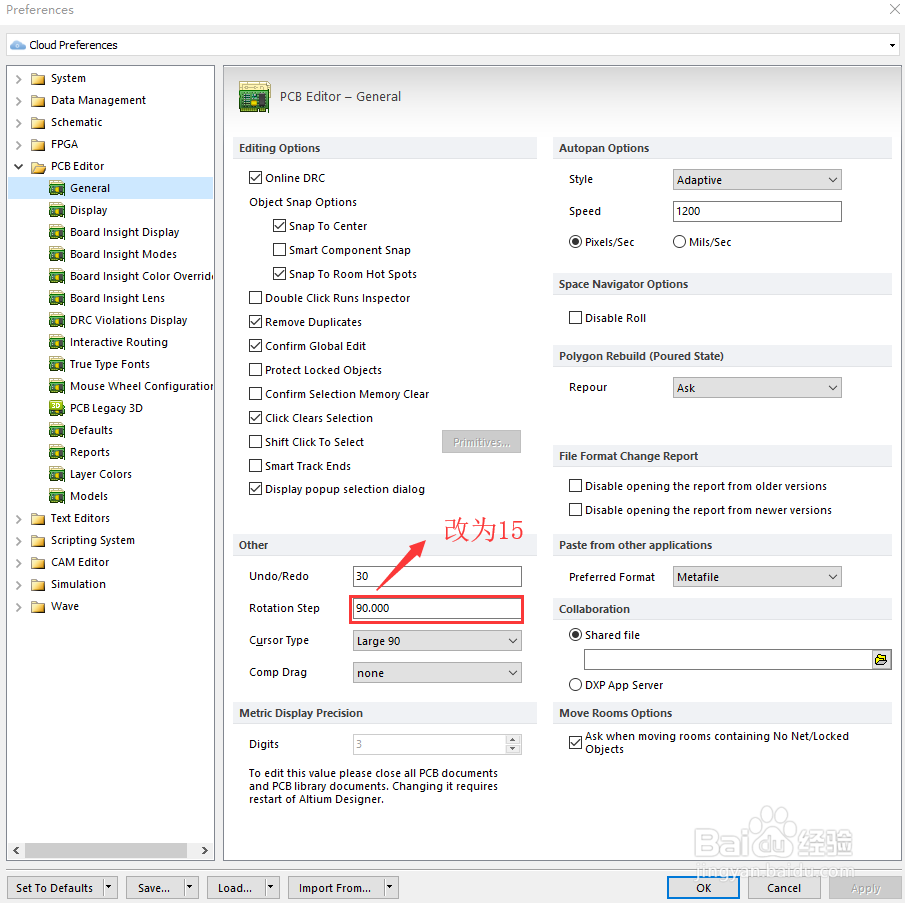

    第五步,选择“tools”--“preferences”--“general”,进入PCB设置选项,更改空格旋转角度为“15°”,拖动LED灯珠进行放置,放置效果如图。

    总结1/1

    1.在PCB文件中,右键选择“Options-Grid Manager”,进入格点管理器;

    2.进入入极坐标设置窗口,设置一个具体半径的圆弧极坐标;

    3.设置完成后,退出并勾选“Comp”选项;

    4.选择“tools”--“preferences”--“general”,更改空格旋转角度为“15°”

    注意事项

    注意退出设置页面前进行保存。
