订阅UG分析拔模如何使用？
来源：网络收集 点击： 时间：2024-02-22【导读】：
UG分析拔模如何使用？下面大家跟着小编一起来看看吧，希望对大家有所帮助。品牌型号：联想拯救者Y700系统版本：Windows7软件版本：UG8.0方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

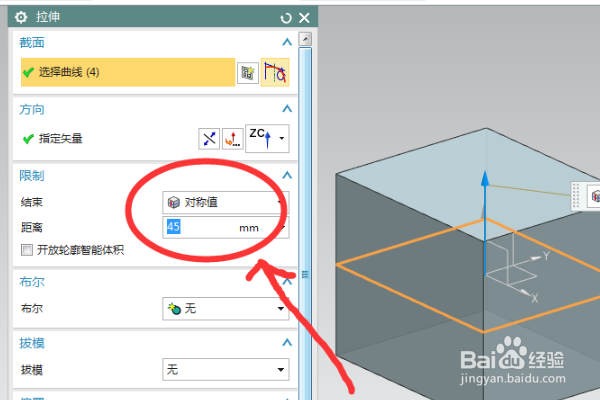

在建模命令下，使用拉伸命令创建一个对称的实体，其绘图结果如下图；

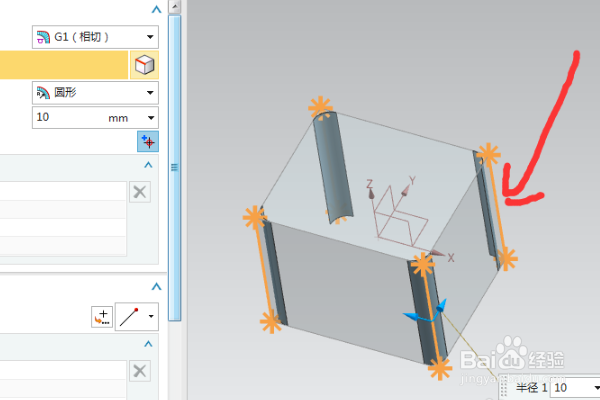

2/6使用边倒圆角命令，为刚绘制的四方体的四条边线增加倒圆角特征；（其目的是为了使体的面存在相切，以便等下快速地选择）

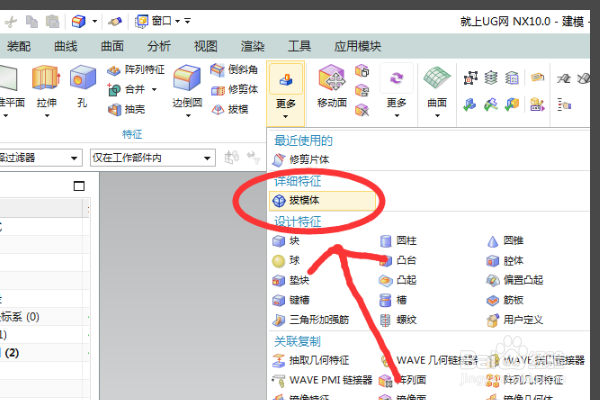

3/6拔模体命令在：主页菜单－详细特征－拔模体；

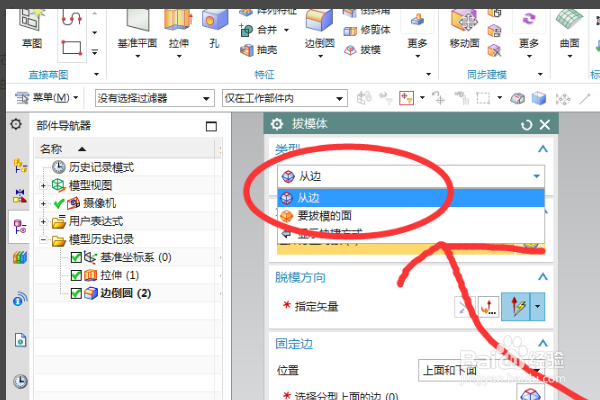

4/6执行拔模体命令后，其弹出的操作对话框如下图；

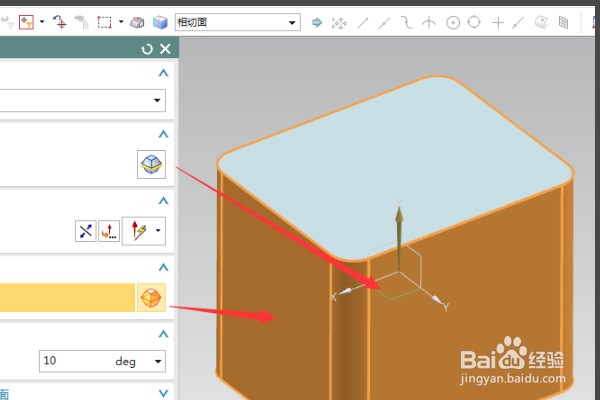

5/6在分型对象上选择中心面；在方向上选择Z轴；要拔模的模选择体的表面，然后点确定；
6/6执行过拔模体命令的实体，其结果如下图。
