订阅UG草图坐标系不小心删除了怎么办？
来源：网络收集 点击： 时间：2024-02-22【导读】：
在绘制草图时，有时会不小心将一开始的坐标系删除掉，再进行选择基准面绘制时找不到基准面，不得不重新建模型来重新开始，下列给大家提供一个简便的方法工具/原料more电脑UG方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7

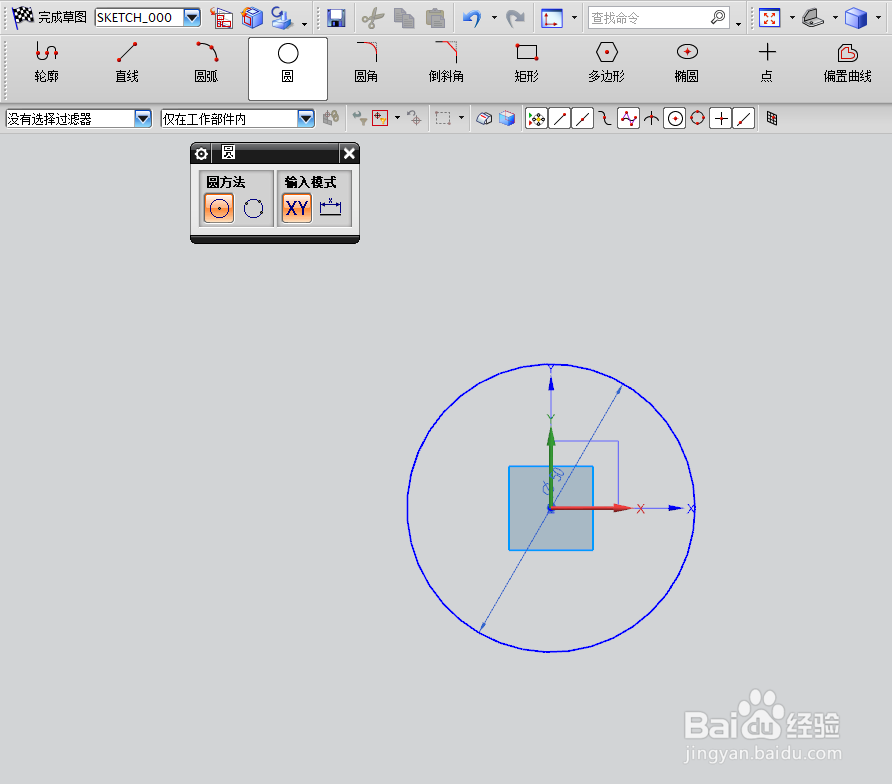

打开软件，依次点击“插入”--“在任务环境绘制草图”点击圆命令进行简单的绘制一个直径50的圆，完成草图，依次点击“插入”--“设计特征”--“拉伸”进行对其进行拉伸

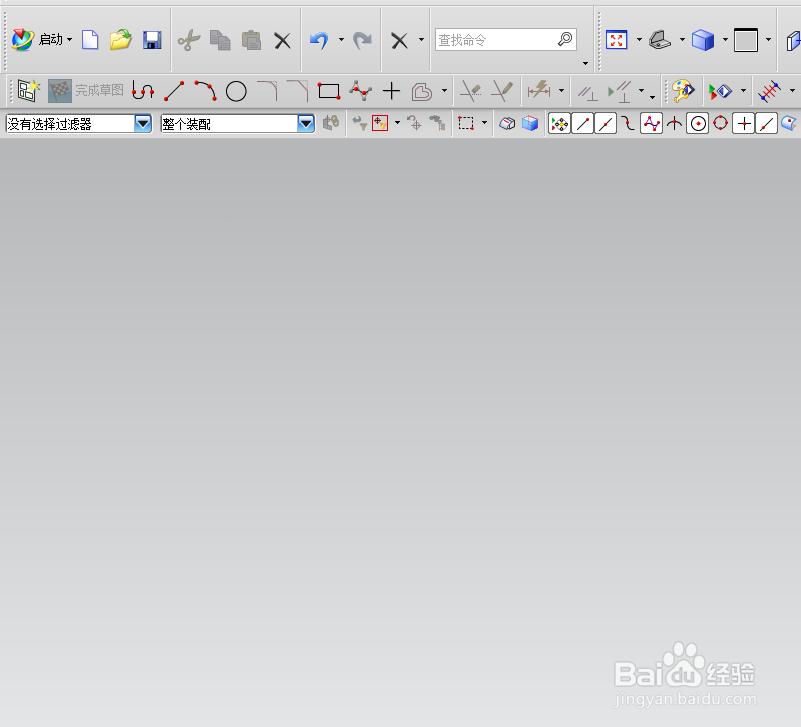

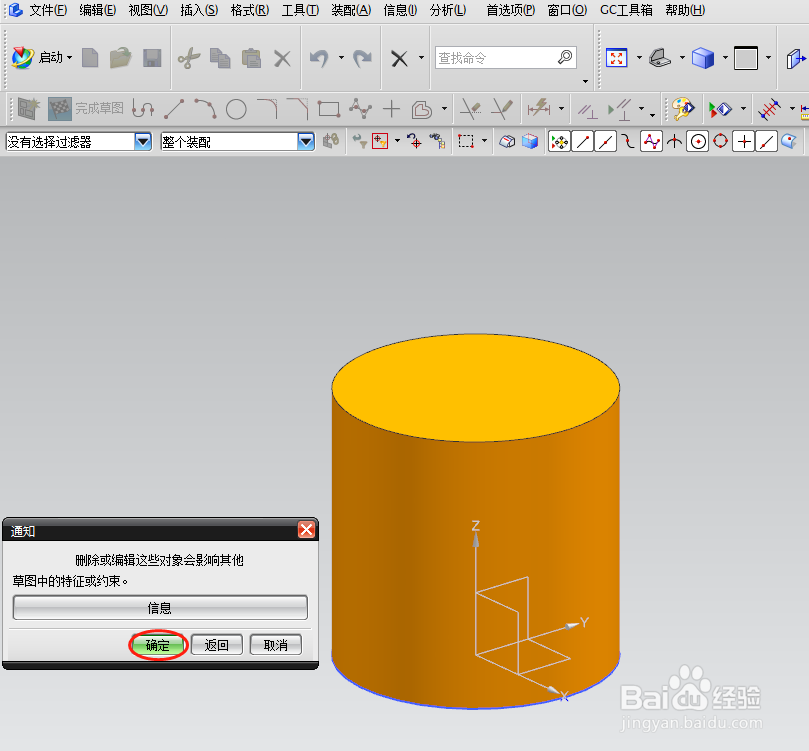

2/7完成后，突然觉得方案不可行，我不想要了，全部直接删除，重制

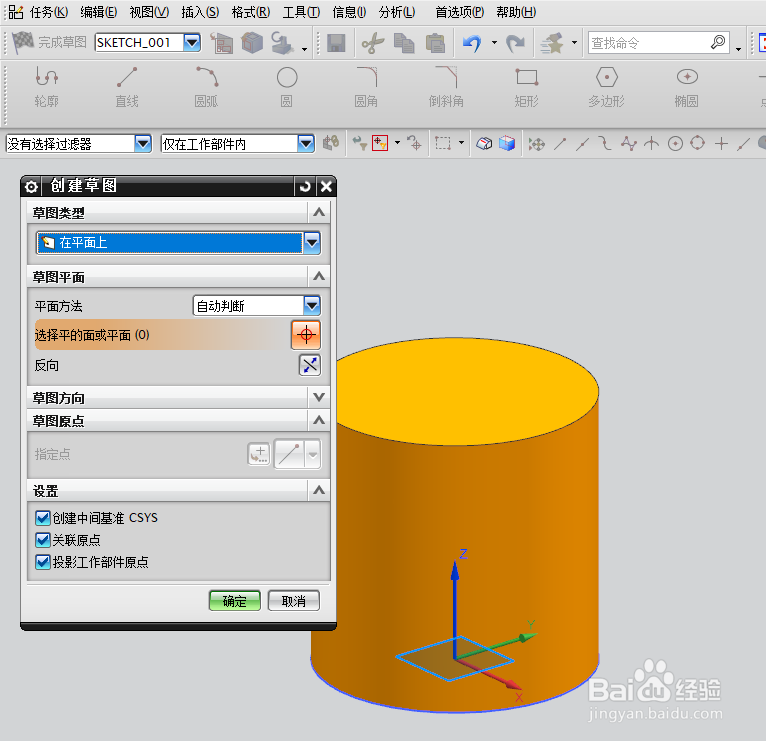

3/7会发现连刚开始的坐标系也给删除了，再次进行简单绘制拉伸一个圆柱出来，，因零件需要，想在圆柱的垂直面选择一个基准面进行制图，这时会发现怎么选择都选不上

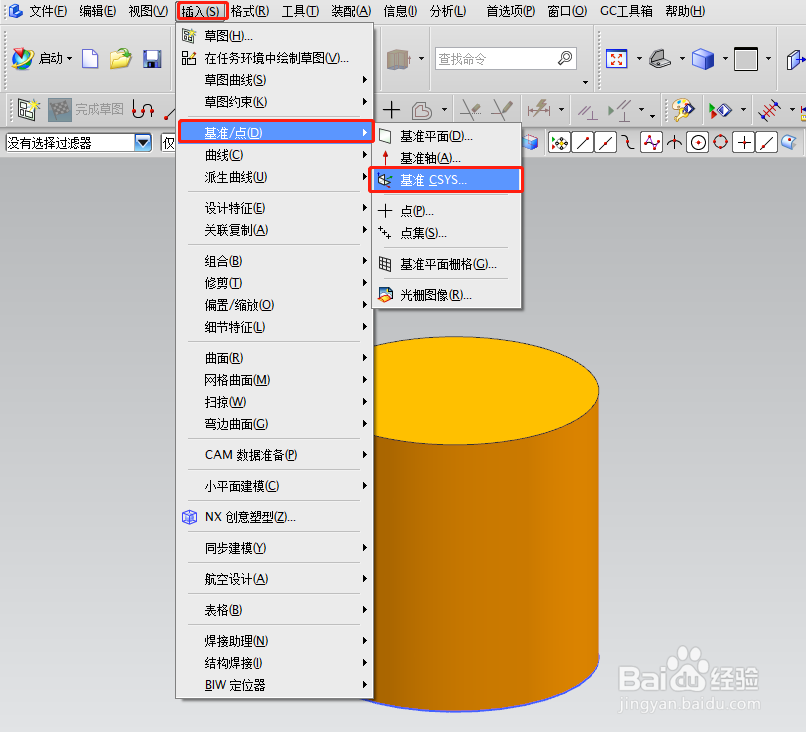

4/7不用担心，这时可以依次点击“插入”--“基准\点”--“基准CSYS”

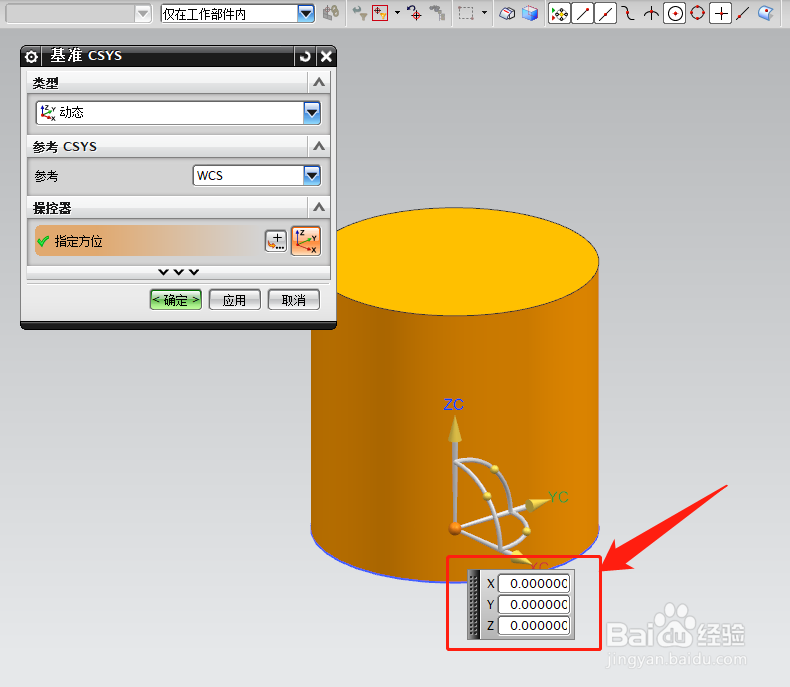

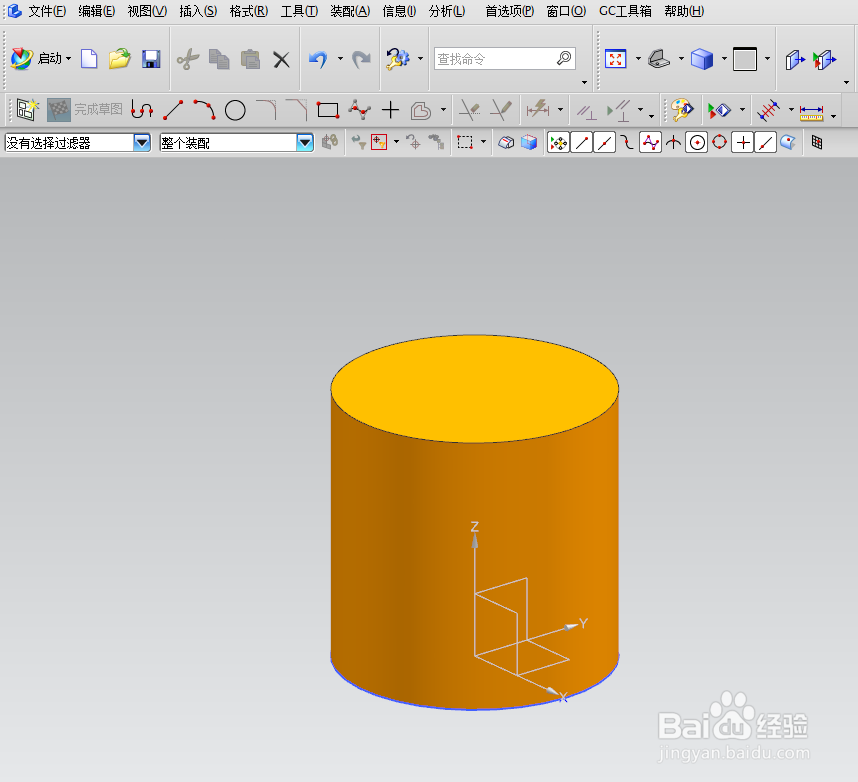

5/7X，Y，Z轴数据选择默认，不要修改，全部0，0，0，然后确定

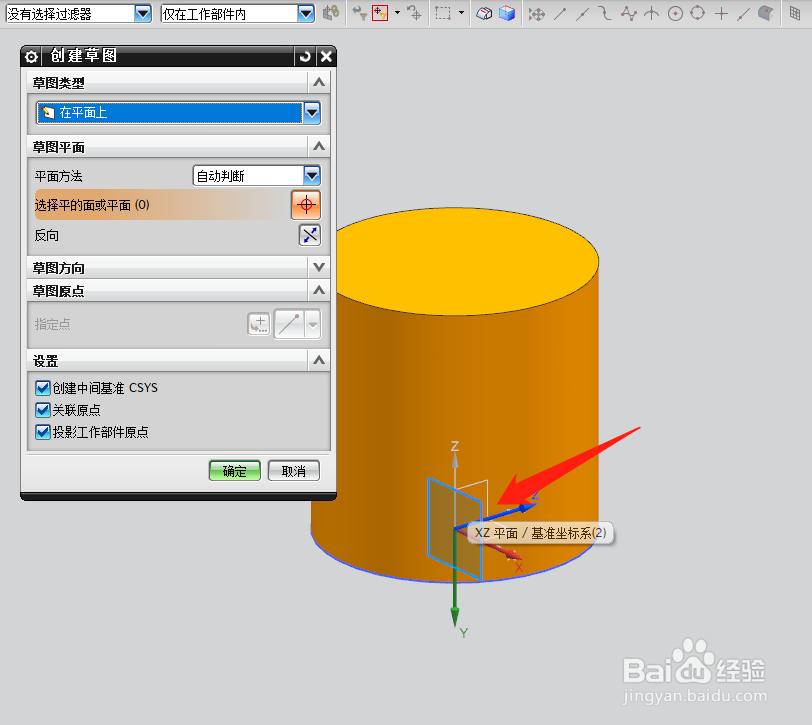

6/7这时重新依次点击“插入”--“在任务环境绘制草图”，选择基准面为XZ平面，看到可以选择了

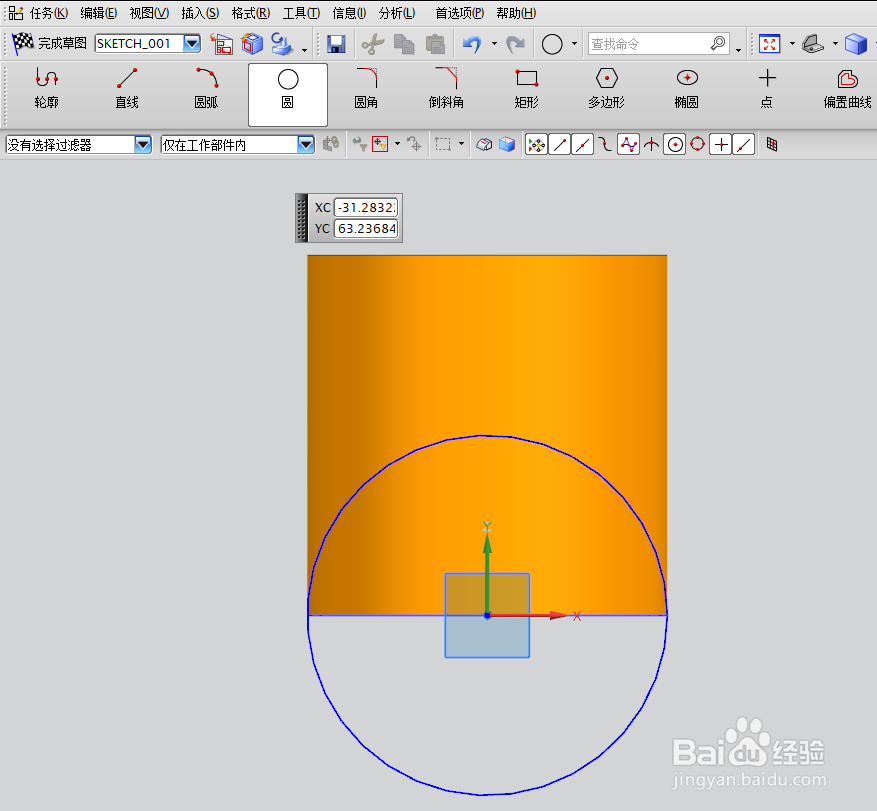

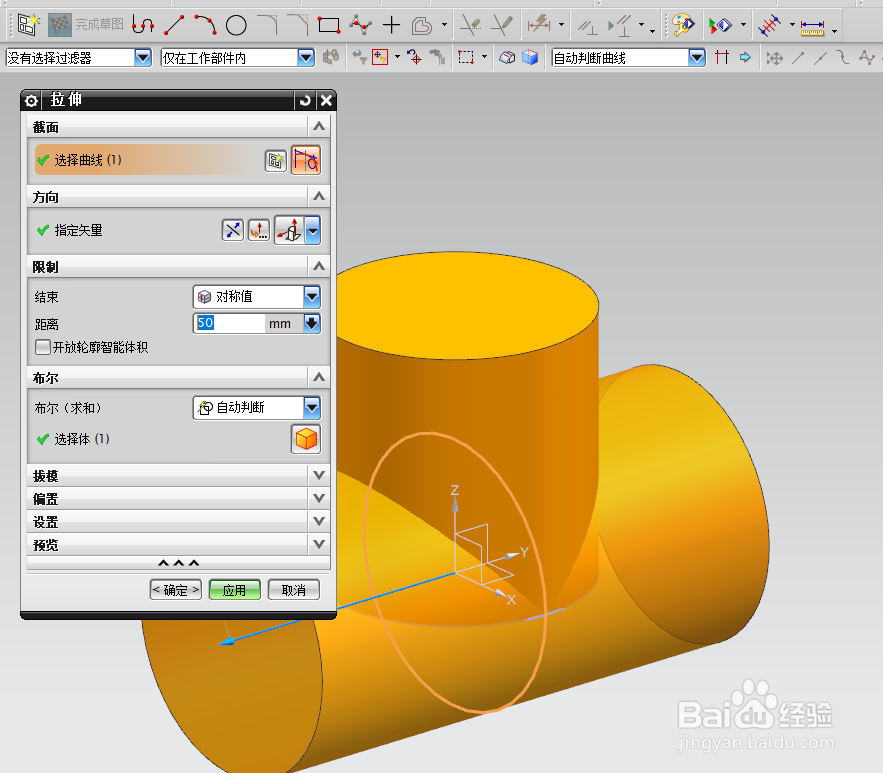

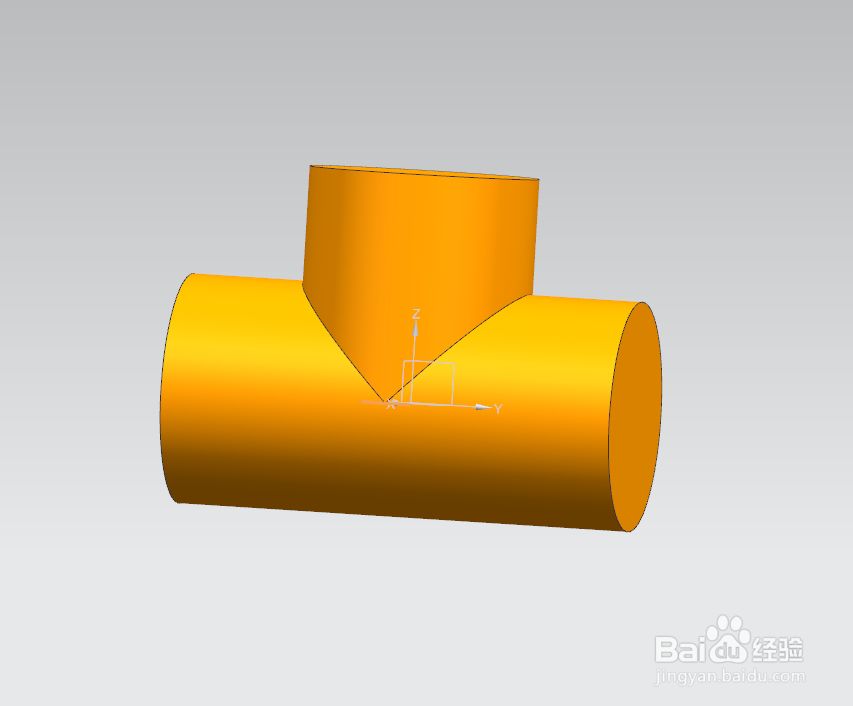

7/7重新绘制草图圆，对其进行拉伸，完美避开了因误删基准而不得不重新新建文件的困扰
