关于CAD填充边界，在绘图操作过程中也是常常遇到的问题，其填充快捷键是,在填充图案过程中，用户可控制团填充边界的显示，一般来说，有两种方法可以控制图案填充的可见性，一种在通过命令FILL或系统变量FILLMODE来显示；另一种是调图案的比例还要间隙来实现。步骤一：建立填充图案1/4分步阅读

我们先运行CAD编辑器，进入编辑软件之后，在左边的控制面板上点击圆弧命令或者直接输入命令ARC回车，利用最后点/中心(C)/跟踪(F)/弧线起点绘图一个花瓣图案。

2/4

①接着在下面的命令行中点击输入阵列命令【AR】

3/4

②在阵列对话框中，选择环形整列，设置中心点坐标，还有项目数量，最后选择设置阵列对象。我们点 击下图中的“选择对象”按钮，然后确 定。

4/4

③此时点 击“预览”按钮确 定，，绘制的图像阵列效果就会显示出来。我们点击接受即可。

步骤二：调用CAD阵列命令1/7

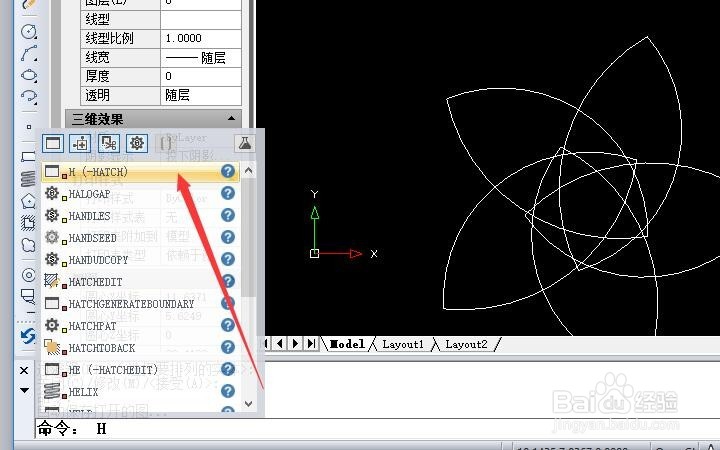

1.命令行：在命令行里输入阵列命令“【H】”字符，调用【阵列】命令。

2/7

2.工具栏：在工具栏中点 击【绘图】-【边界填充】

3/7

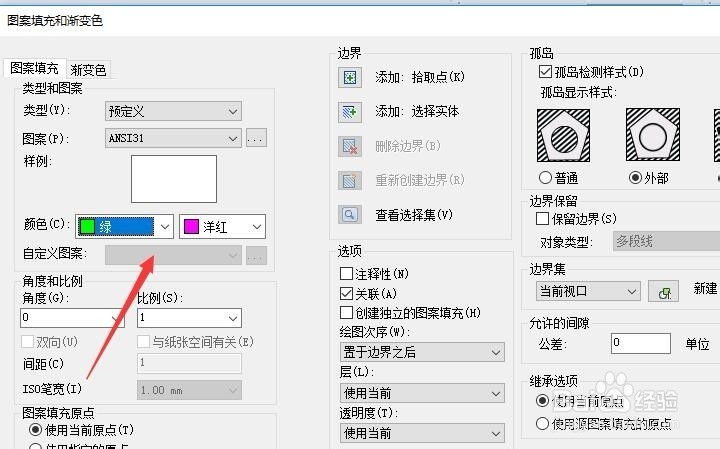

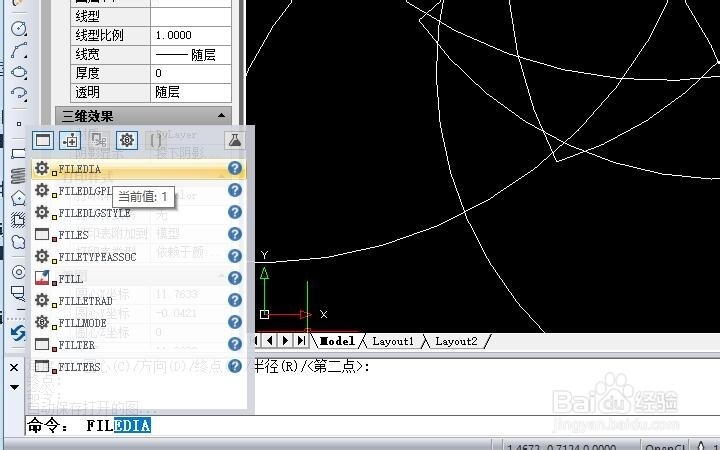

①进入边界填充设置界面之后，我们直接选择填充颜色还有对象即可，要是填充无效的话，我们使用FILL命令控制在命令行内输入FILL命令，将其设置为关，并按回车键，然后选择【视图】--【重生成】选项，则不显示图案填充；反之，则显示图案填充。

4/7

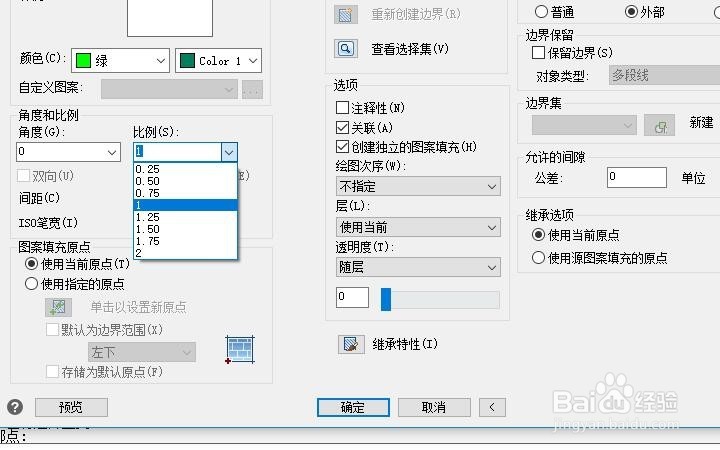

②再就是填充的区域是不是闭合的，还有比例上允许的间隙有差别。

5/7

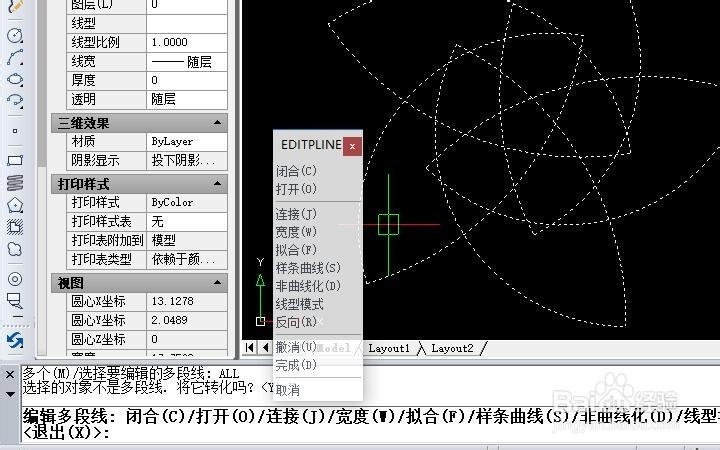

1.在下面的工具栏中点击输入转化多线命令【PE】选择全部对象——统一转换为多段线——闭合。

6/7

继续执行填充命令【H】选择填充的样式还有颜色，设置孤岛样式为外部——添加.拾取点,最后点击预览即可。

7/7

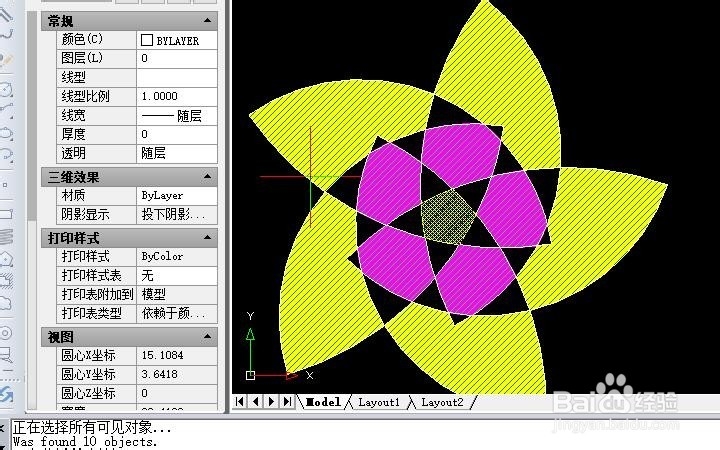

那么最后的填充效果就完成了。

注意事项

哪有以上的经验技巧 ，希望可以对大家有所帮助哦！
