我们这原理图库中绘制元件的时候，可能会遇到一个元件了包含几个子器件的情况。这时该怎么办呢？今天我就来分享一下，怎样在Altium Designer原理图库中绘制含有子器件的元件。工具/原料more电脑Altium Designer软件方法/步骤1：打开原理图库文件1/3分步阅读

首先，打开AD软件。

2/3

点击File，在下拉列表中选择Open。

3/3

选择一个原理图库文件，并打开。

方法/步骤2：在库中绘制元件的第一部分1/8

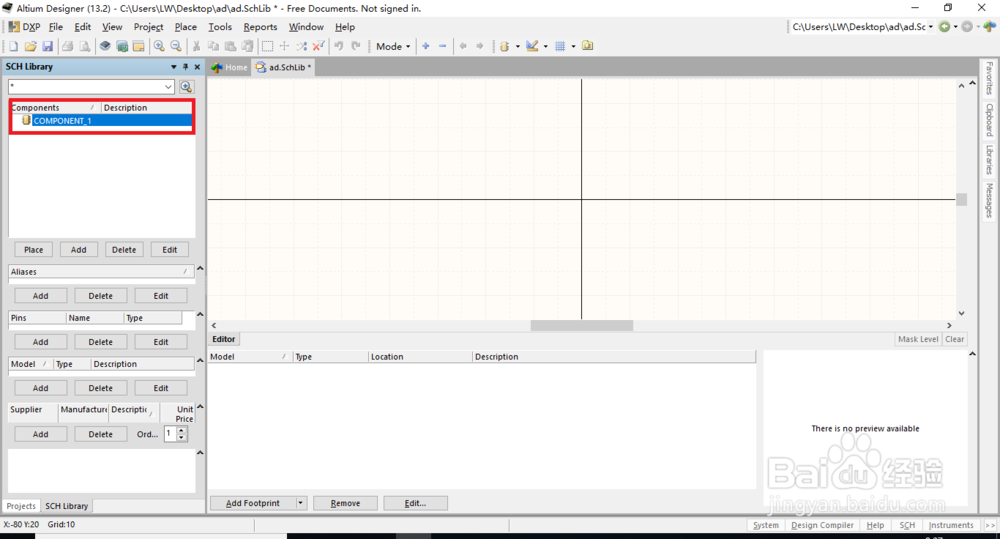

在库文件编辑界面下，双击默认的元件名。

2/8

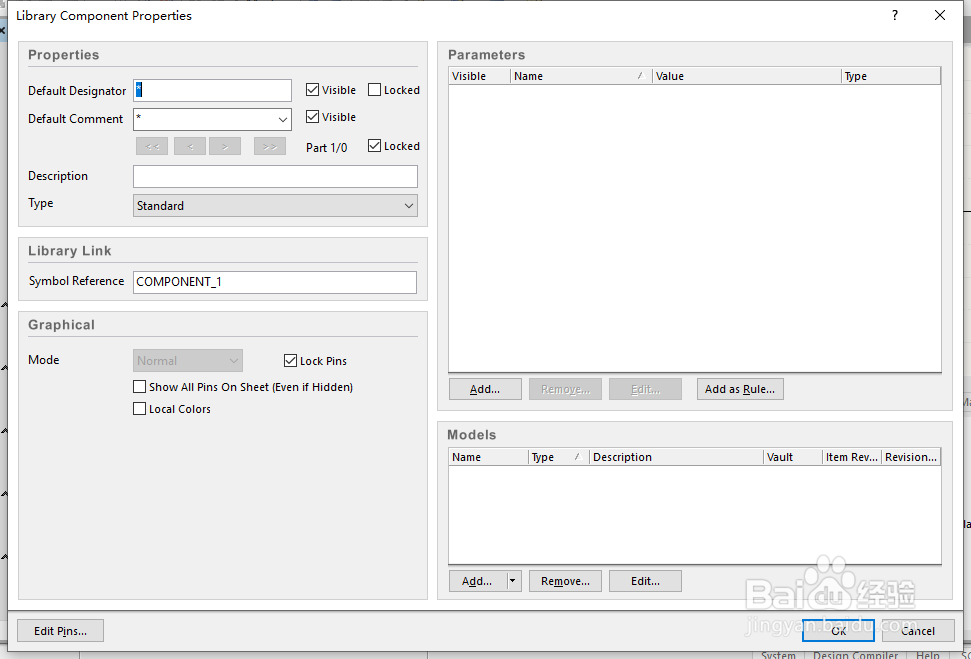

此时，元件库属性的界面下都是默认或待编辑状态。

3/8

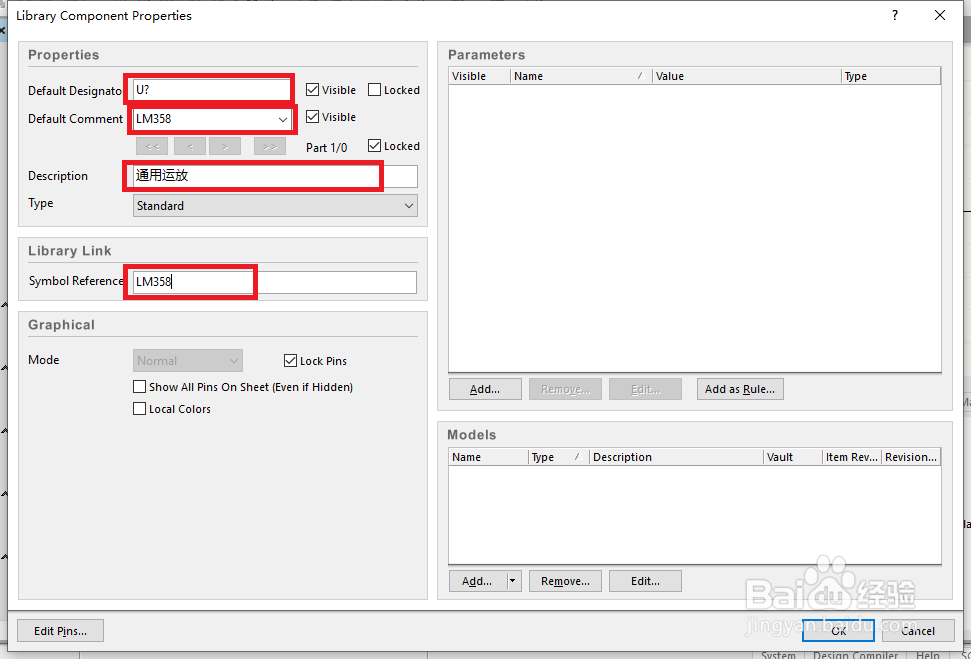

这里，我选择的是一片含有子器件的通用运放。在图中框选的地方，添加该元件的属性，并点击OK。

4/8

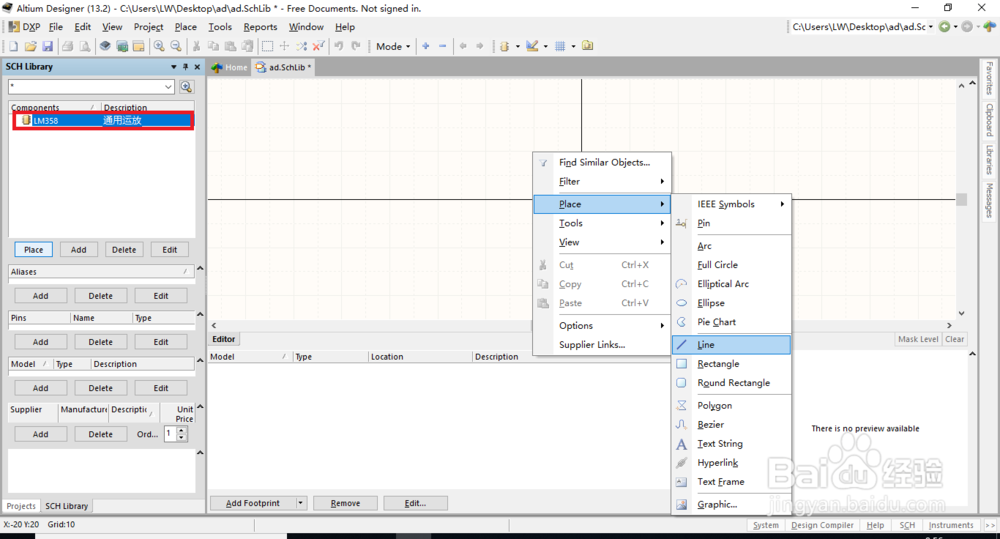

我们可以看到元件名和对应属性已经随我们的编辑而改变。我们在元件编辑页面的空白处右键单击。然后选中Place下的画线工具Line。

5/8

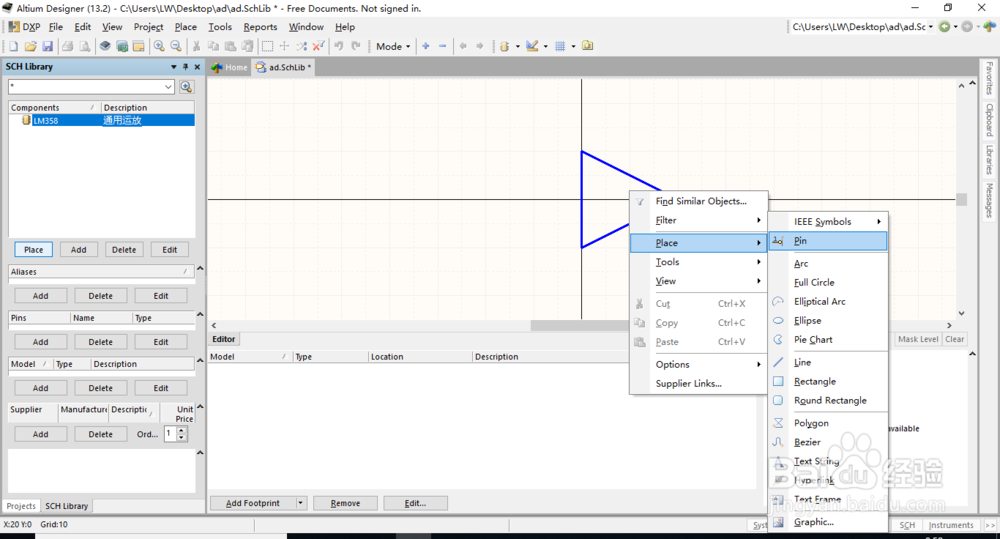

用画线工具绘制一个三角形，做元件的外形。然后，再在空白处右键单击。选中Place下的Pin。

6/8

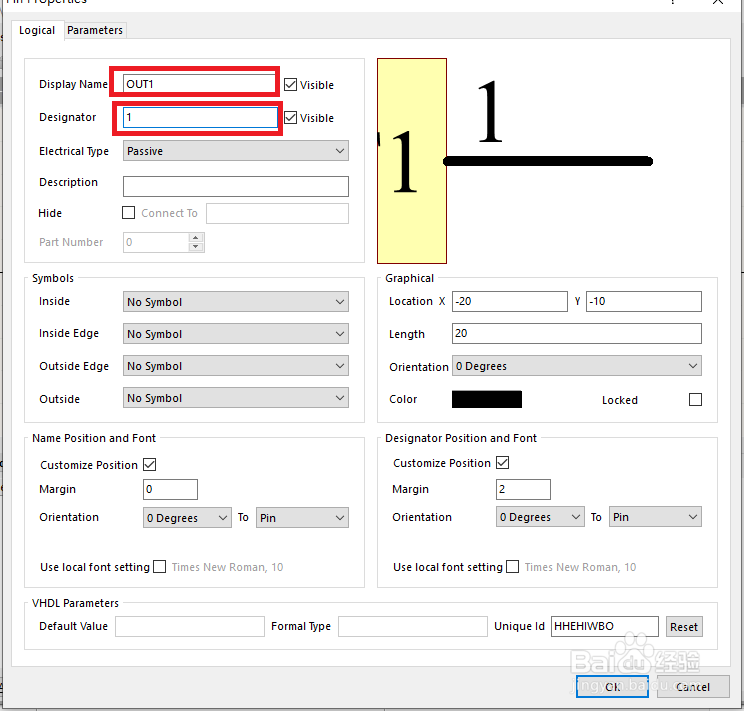

鼠标上粘附有引脚的时候，按下键盘上的Tab键。在引脚属性编辑界面下，为引脚添加名称和引脚号。其他属性，保持默认即可。

7/8

设置完属性后，把引脚放到元件的合适位置。

8/8

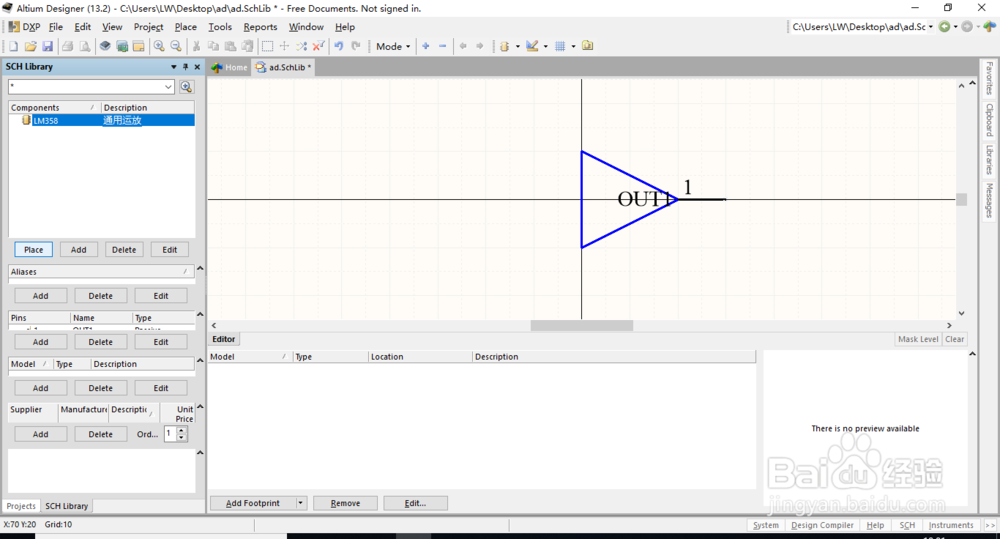

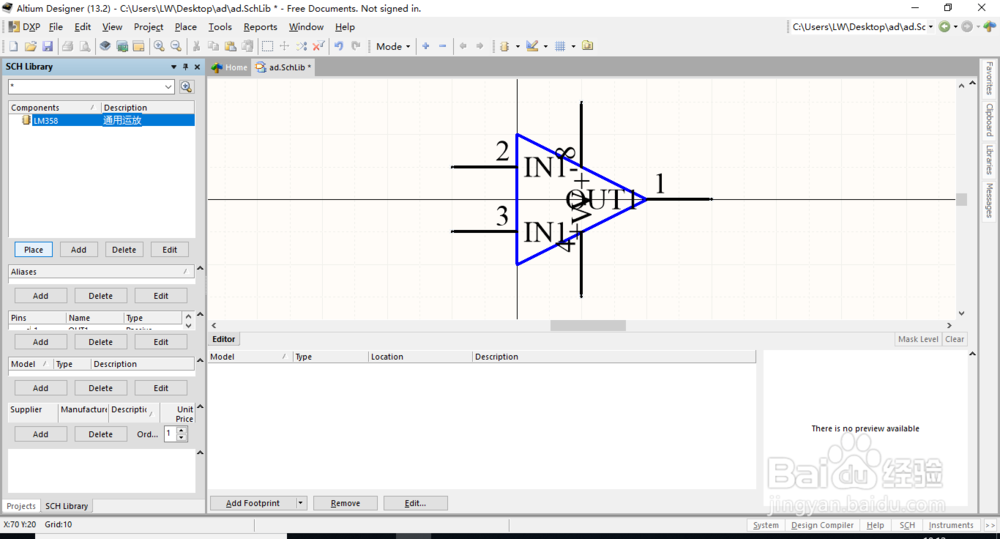

按照上一步的方法，把其他引脚也添加到元件中。

方法/步骤3：绘制元件的第二部分1/4

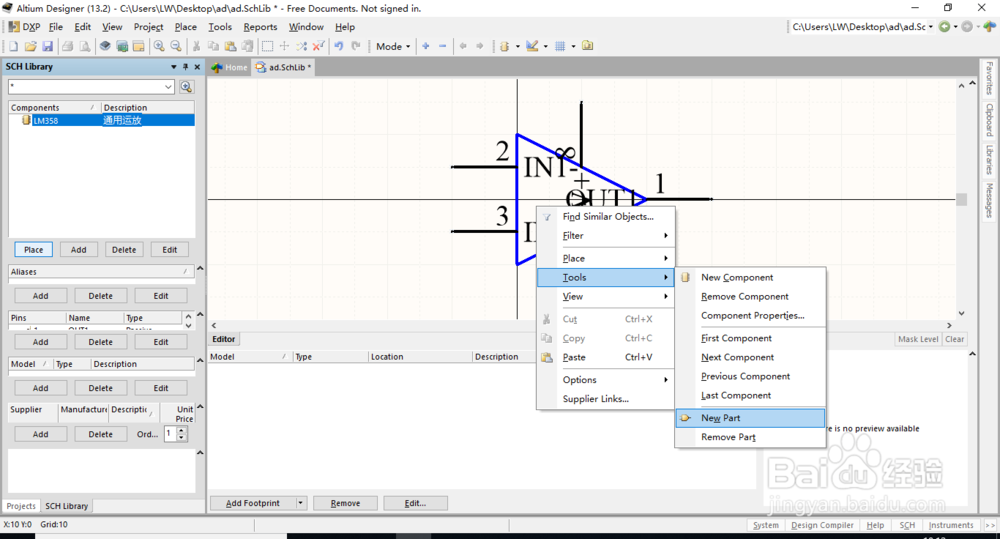

在空白处右键单击。选中Tools下的New Part。

2/4

这时，我们看到元件名的前面，出现了一个小加号。并且，编辑界面出现了一个新的空白画布。

3/4

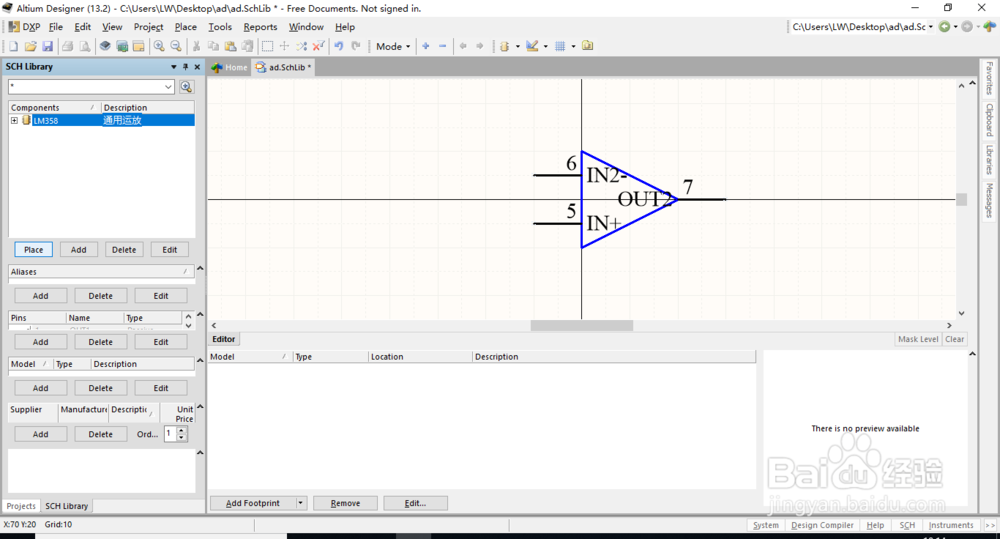

按照上一步骤的操作方法，在空白界面下编辑元件的另一部分。

4/4

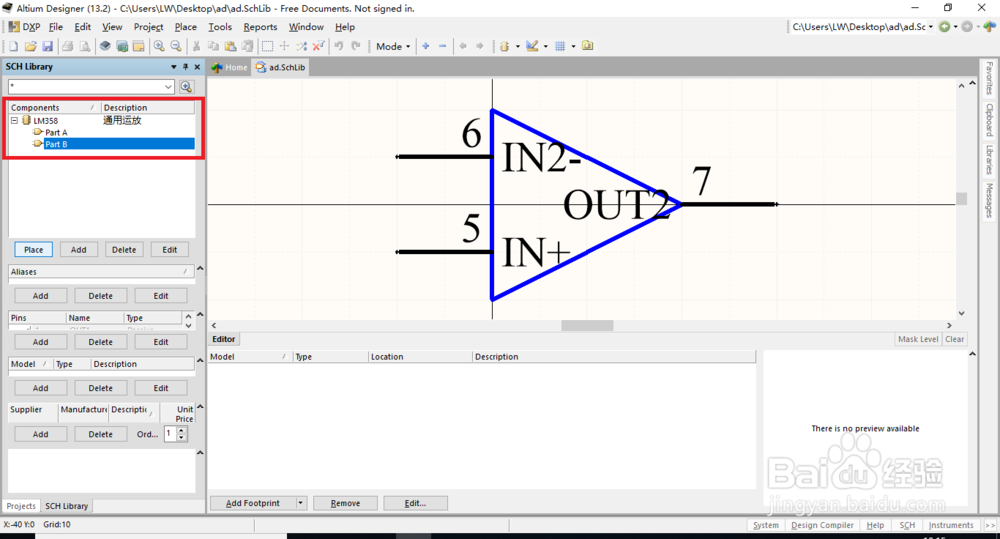

点击元件名前面的的小加号，下面出现了元件的两个子器件。点击保存就完成了整个元件的制作。

方法/步骤4：总结1/1

1、打开一个原理图库文件。

2、在原理图库的编辑界面下绘制元件外形。

3、编辑元件引脚的属性，并添加引脚。

4、按照同样的方法，添加第二部分子器件。

5、点击保存编辑。

注意事项

放置引脚的时候，注意电气吸附点朝向元件外边。

我使用的软件版本为13.2，其他版本可能会有所不同。
