介绍使用CAD绘制装载机图形符号的具体步骤。品牌型号：联想台式系统版本：Windows7软件版本：CAD2017方法/步骤1/6分步阅读

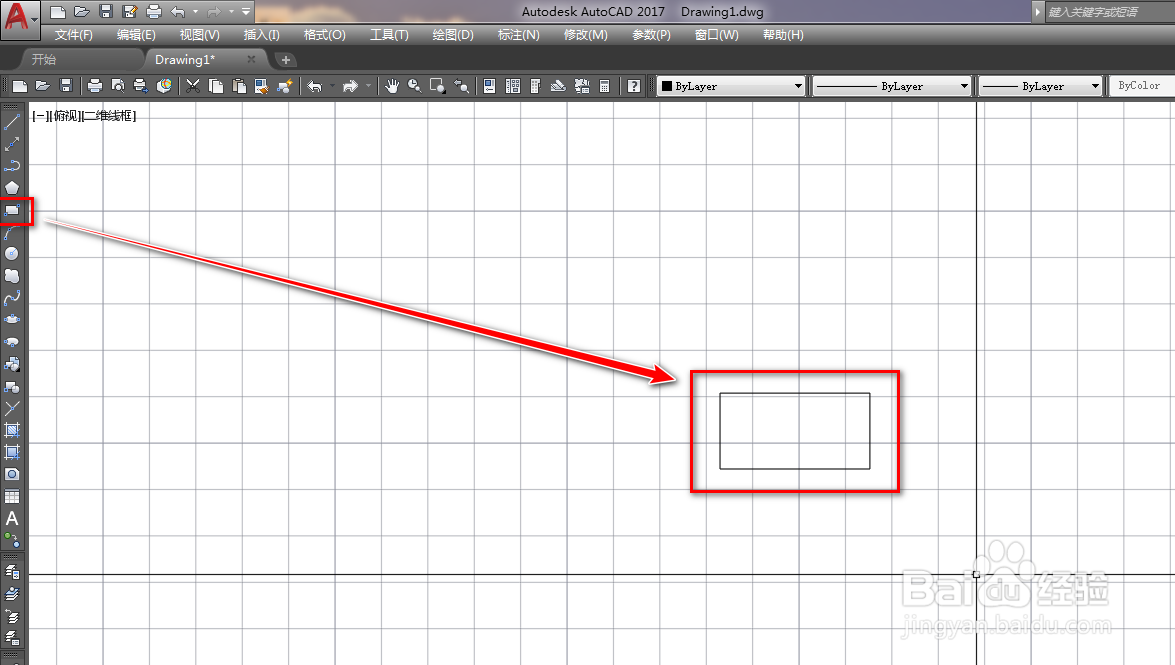

打开CAD，使用矩形工具在作图区绘制一个矩形，如下图。

2/6

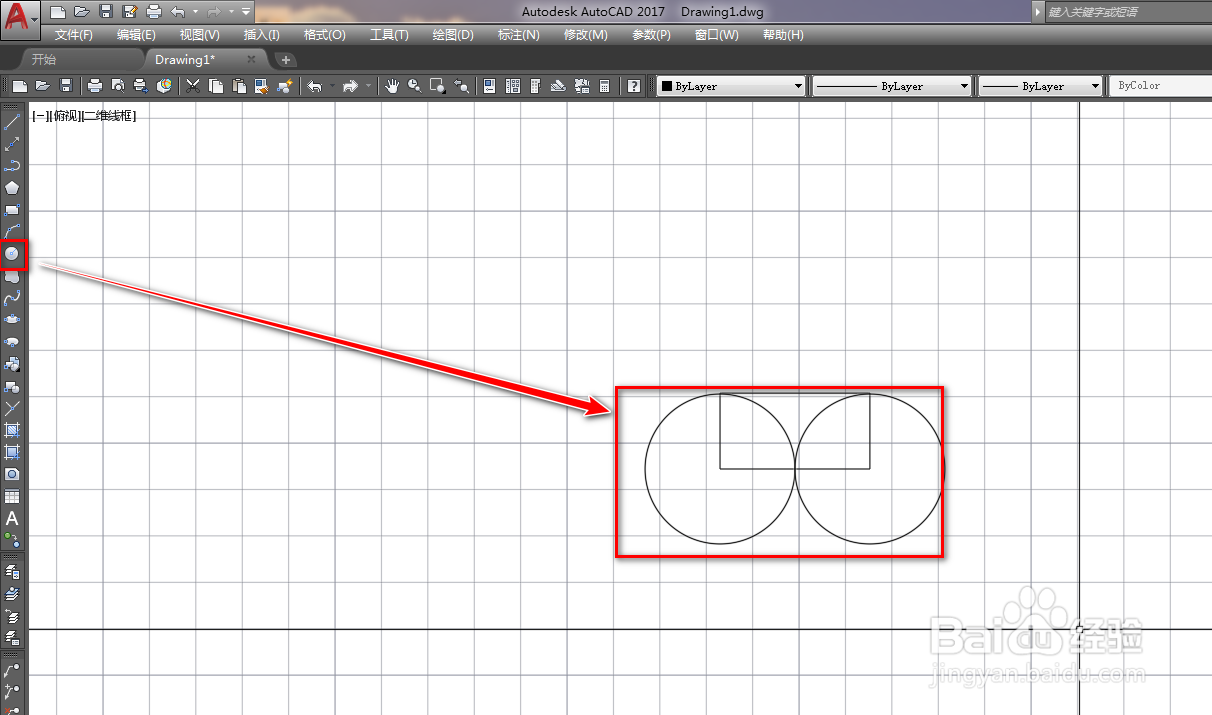

使用圆工具，以矩形的下侧顶点为圆心绘制两个圆，如下图。

3/6

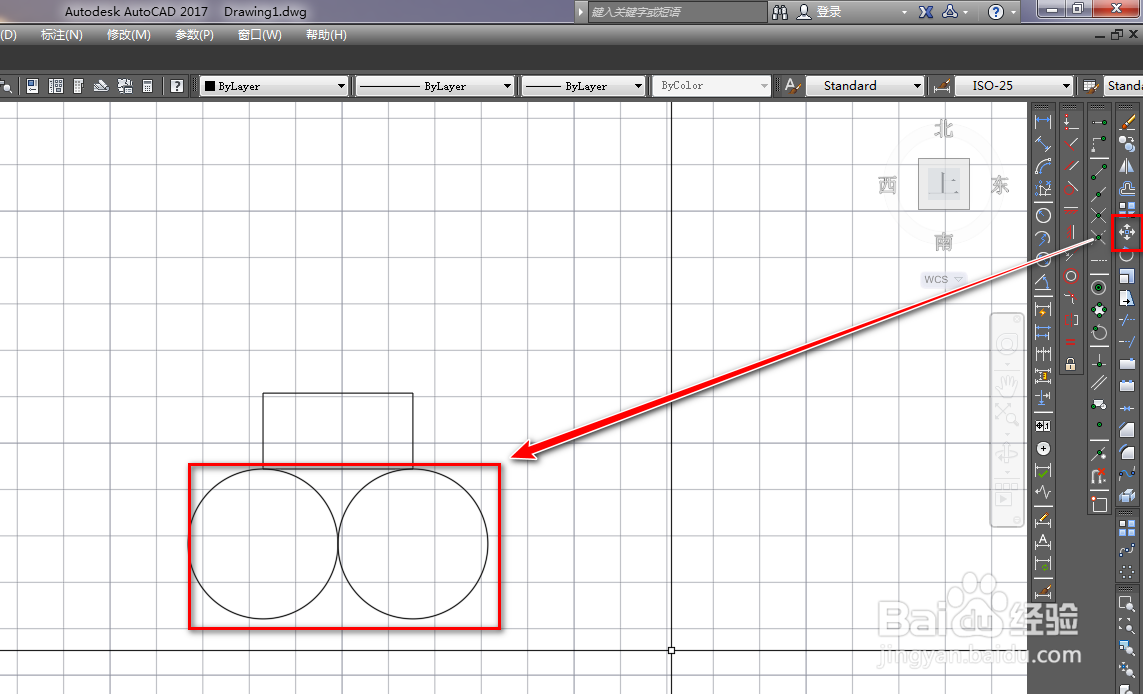

使用移动工具，将两个圆移动到矩形的下方，如下图。

4/6

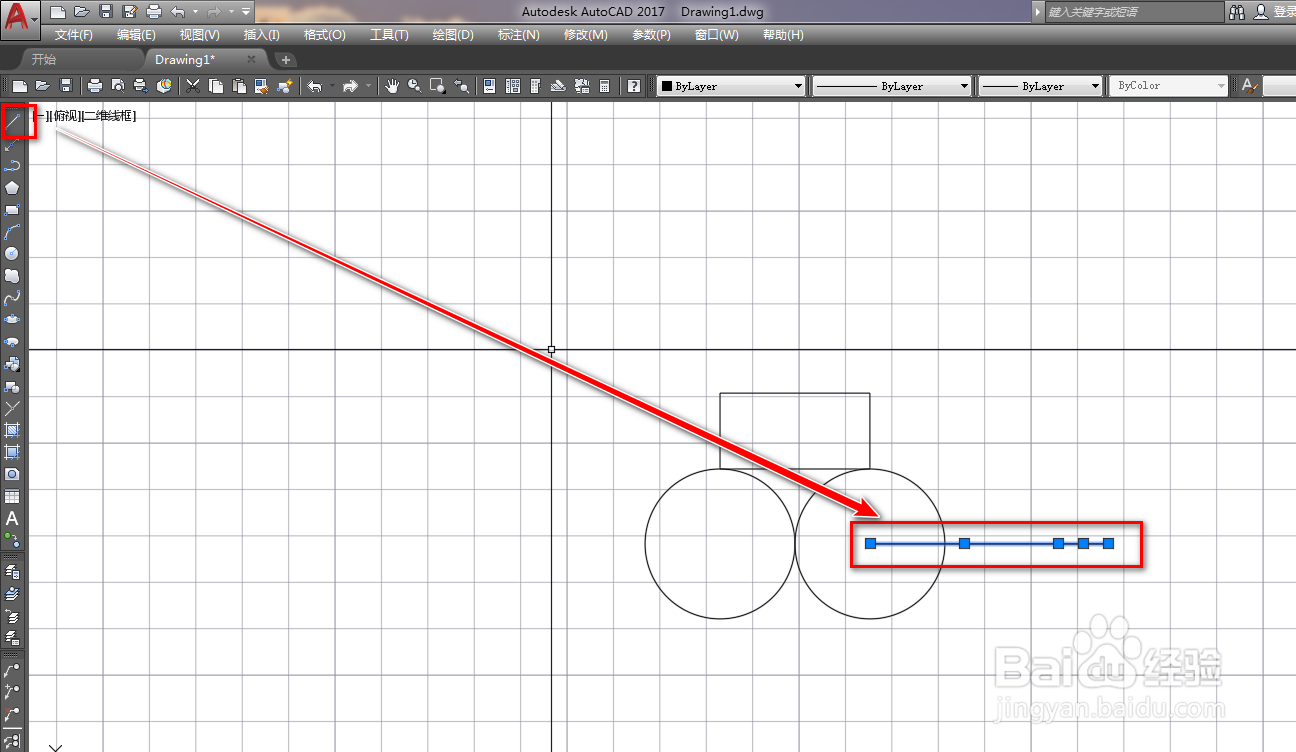

使用直线工具，绘制两段线段，如下图。

5/6

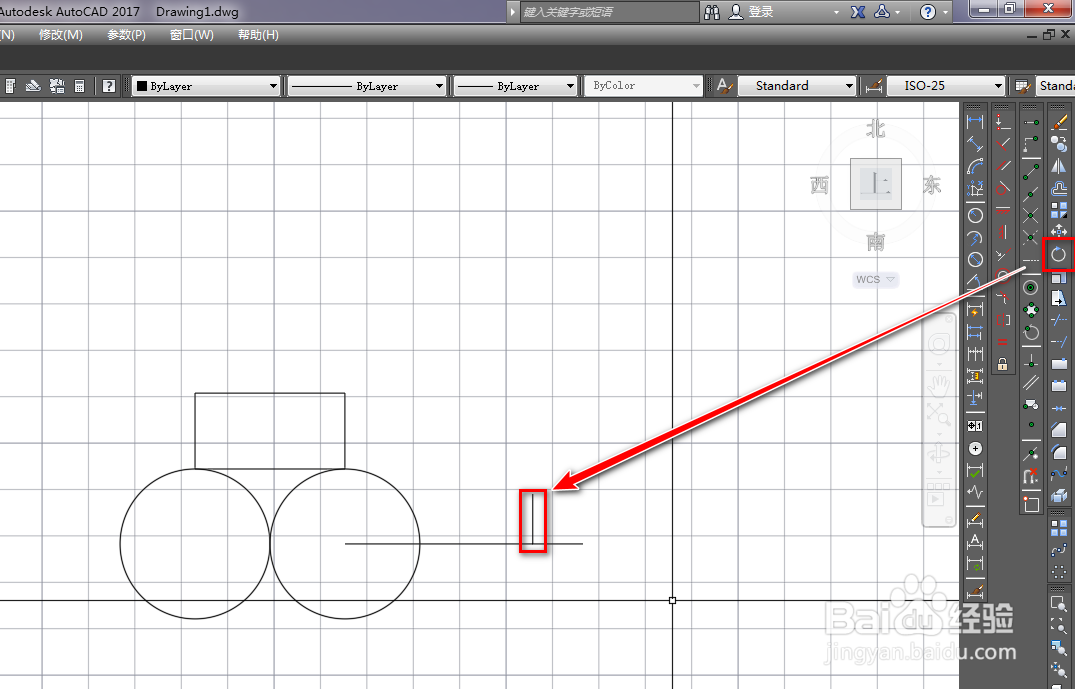

使用旋转工具，将短的横线以复制的方式旋转90度，如下图。

6/6

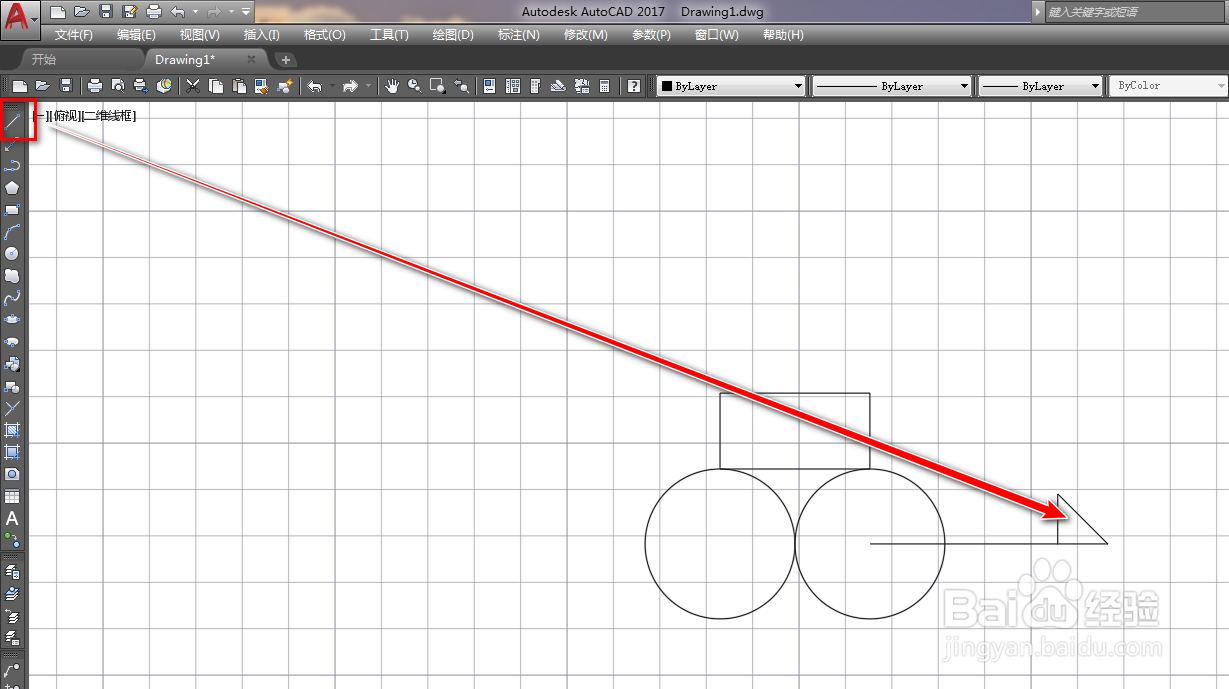

使用直线工具，连接两条直线的端点绘制一条斜线，就得到了装载机图形符号，如下图。
