阵列是制图软件中最常见的功能工具，在AutoCAD软件中亦是如此。那么，今天我们就来了解下这常见的功能工具中的一种——环形阵列工具。工具/原料moreAutoCAD 2013方法/步骤1/6分步阅读

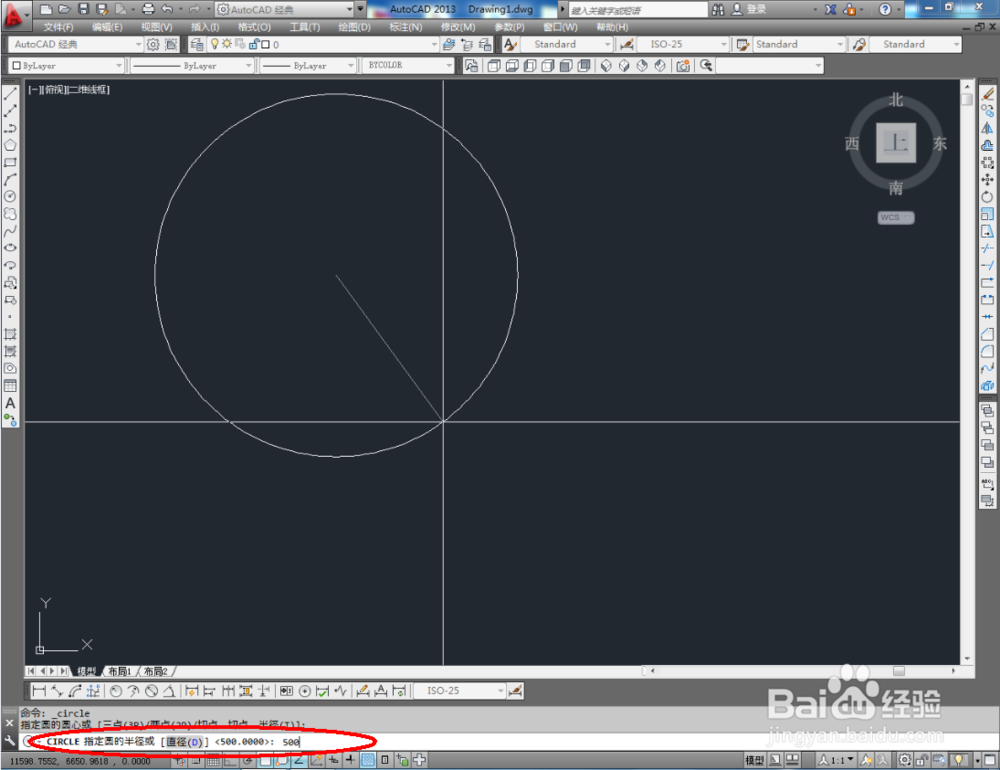

打开AutoCAD 2013软件，点击【圆形工具】，在作图区域绘制一个“直径为500mm”的圆形（如图所示）；

2/6

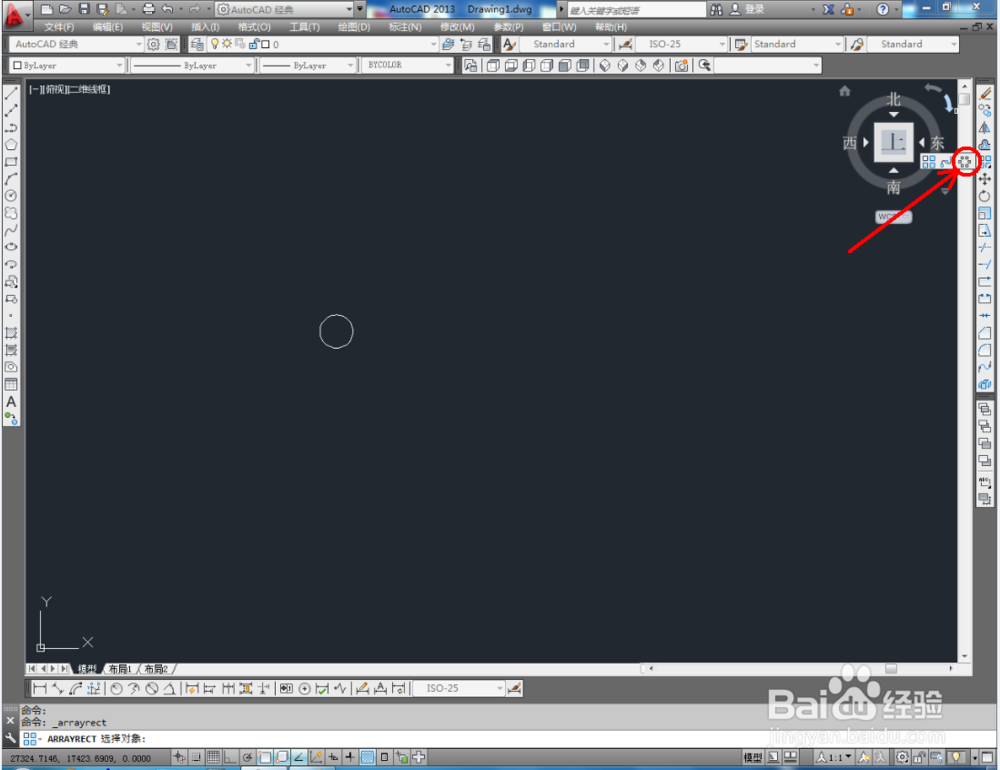

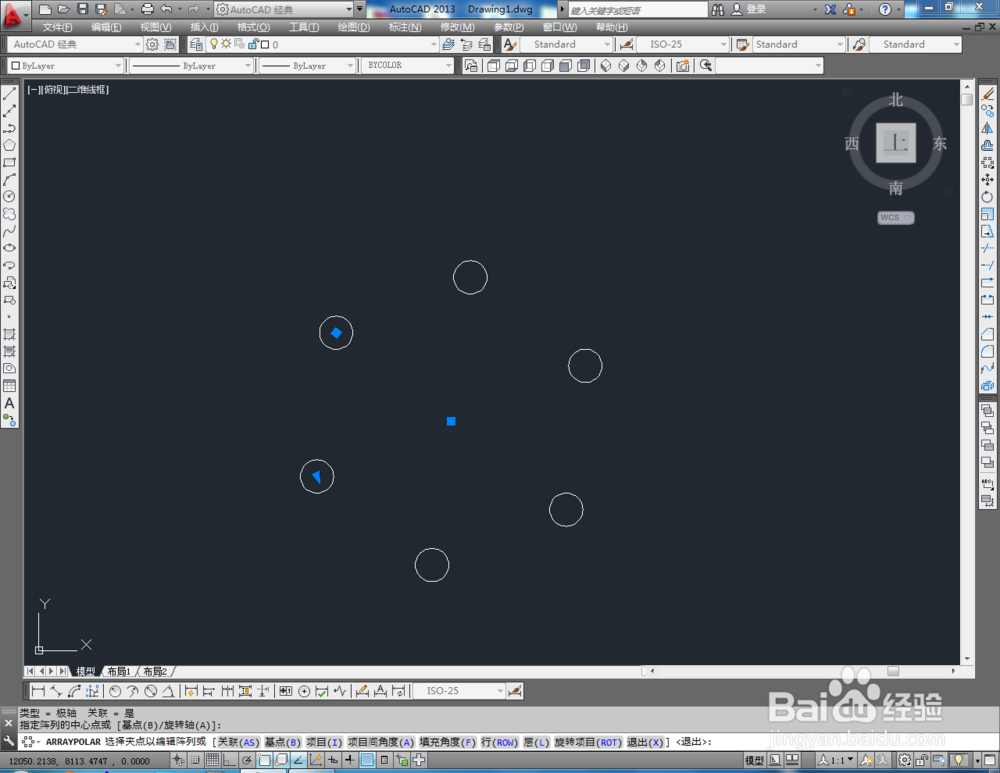

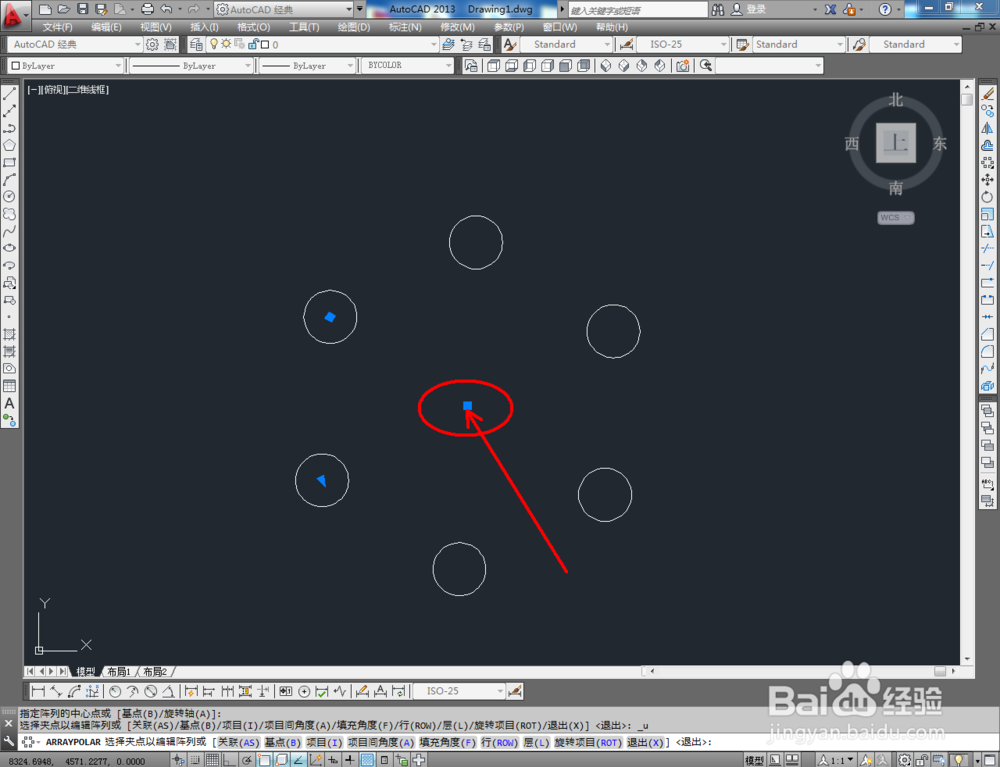

鼠标点击右边工具栏中的阵列工具不放，弹出阵列的三种选择模式，点击【环形阵列工具】。选中圆形图案，按下【空白键】，选择一个点作为阵列的中心点后进行阵列（如图所示）；

3/6

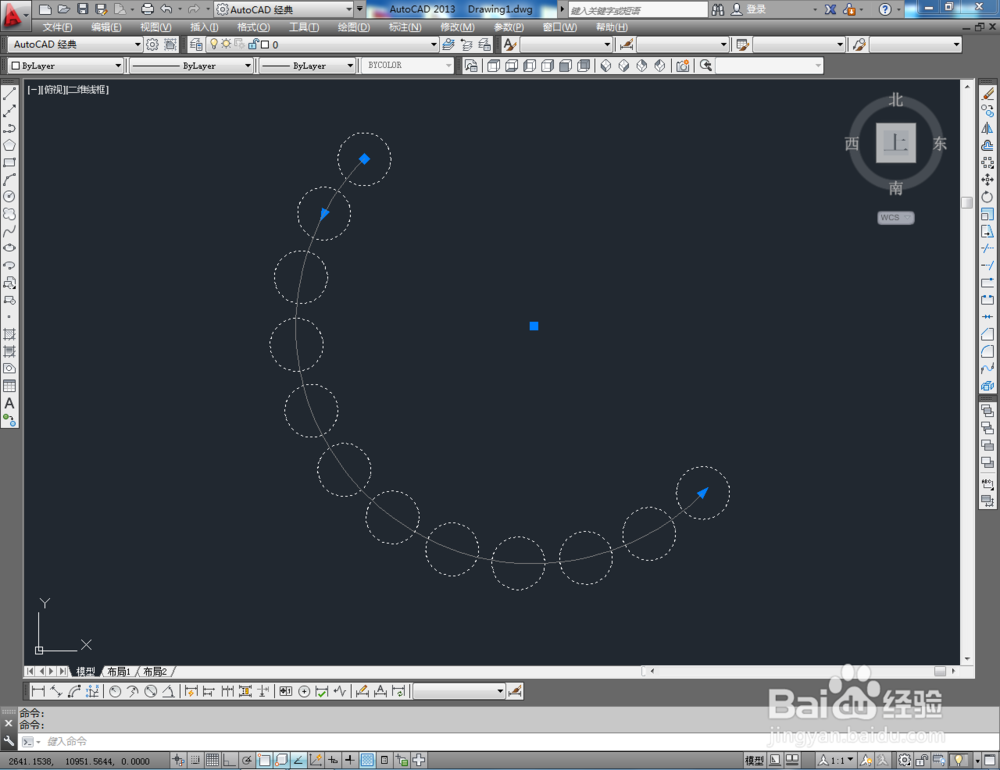

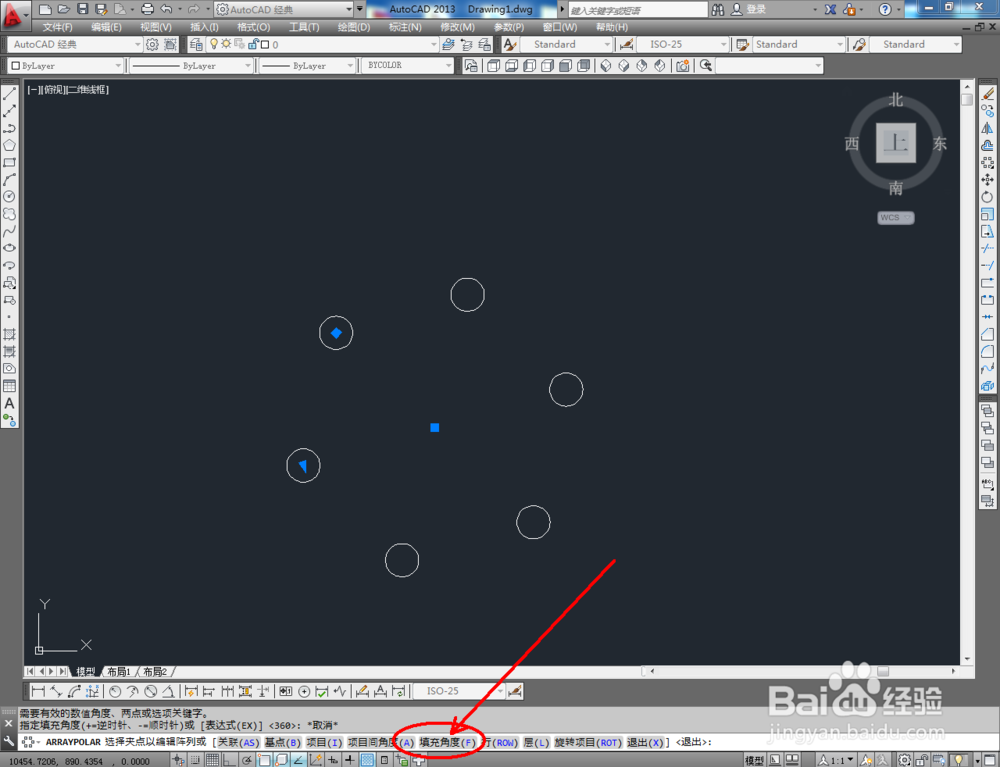

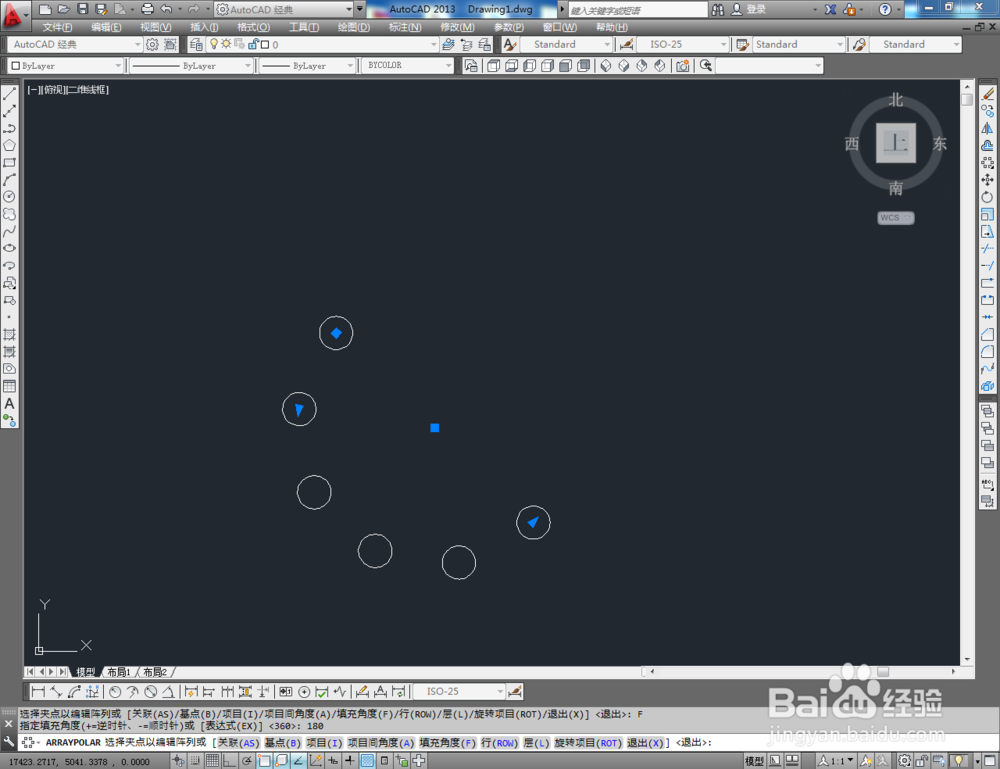

点击下方命令栏中的【填充角度】，可以对阵列的角度进行设置。点击输入180度，可以看到，图案的阵列范围控制在180度之间（如图所示）；

4/6

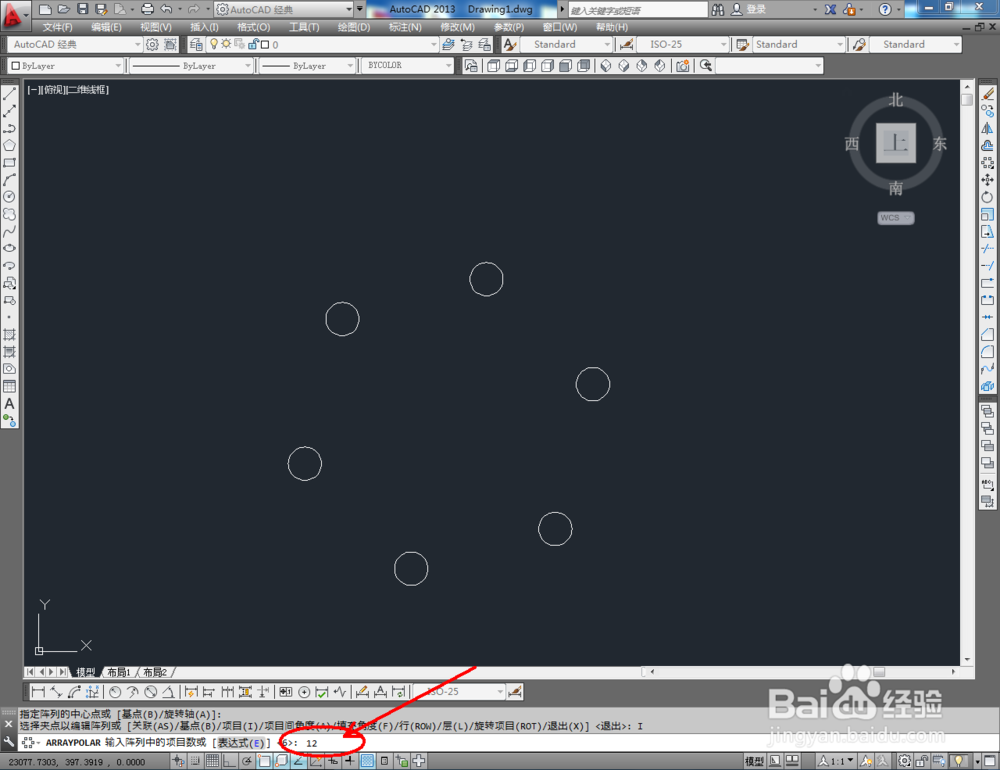

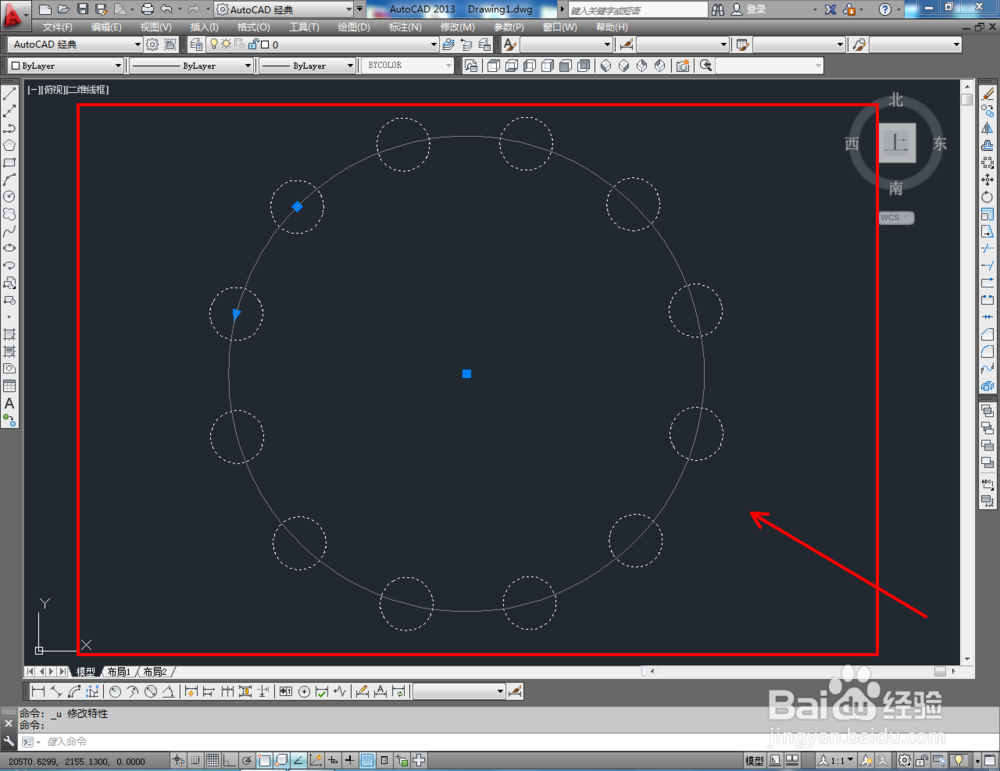

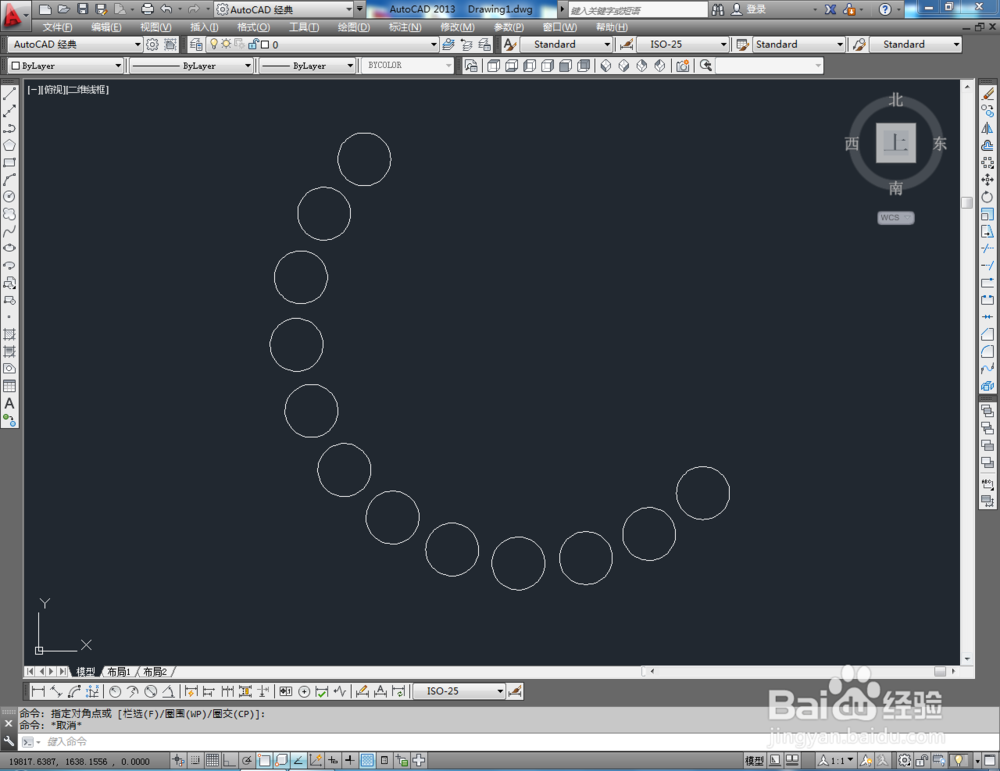

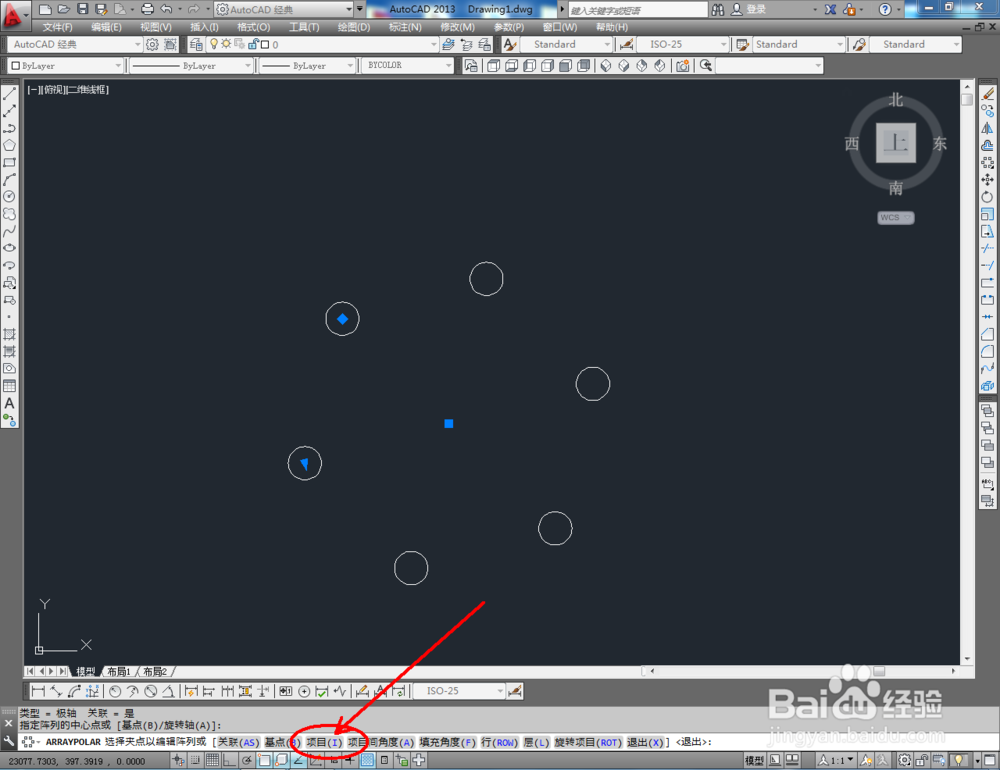

点击下方命令栏中的【项目】，可以对阵列的数量进行设置。点击输入数量12，可以看到，阵列制作出来的圆形图案数量变为12个（如图所示）；

5/6

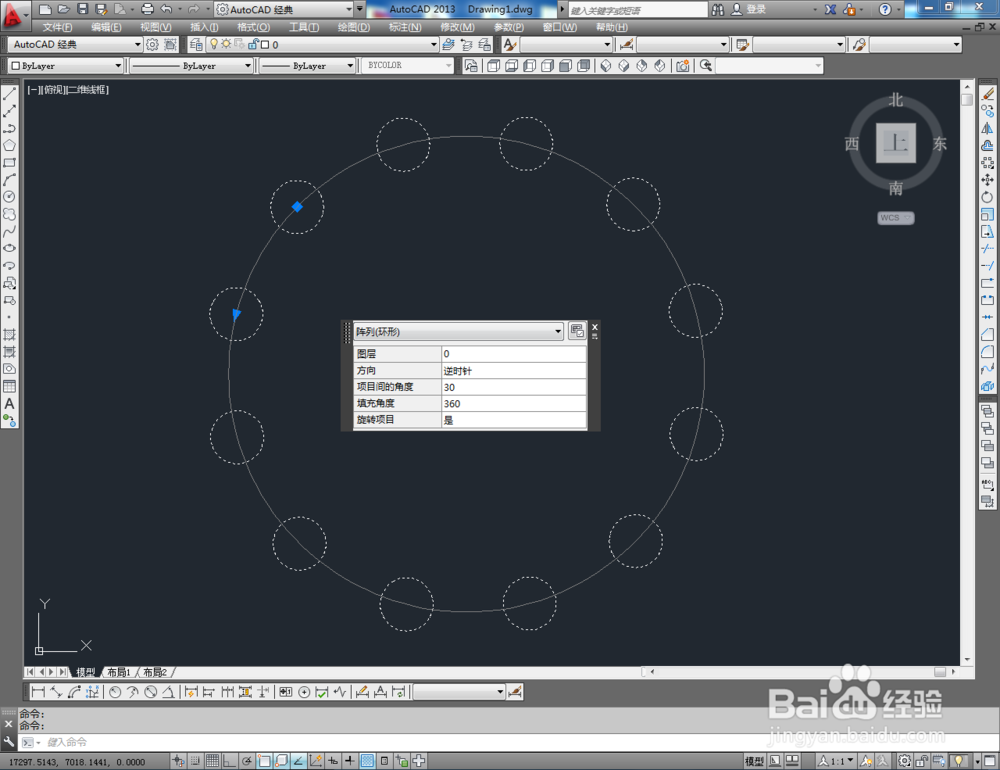

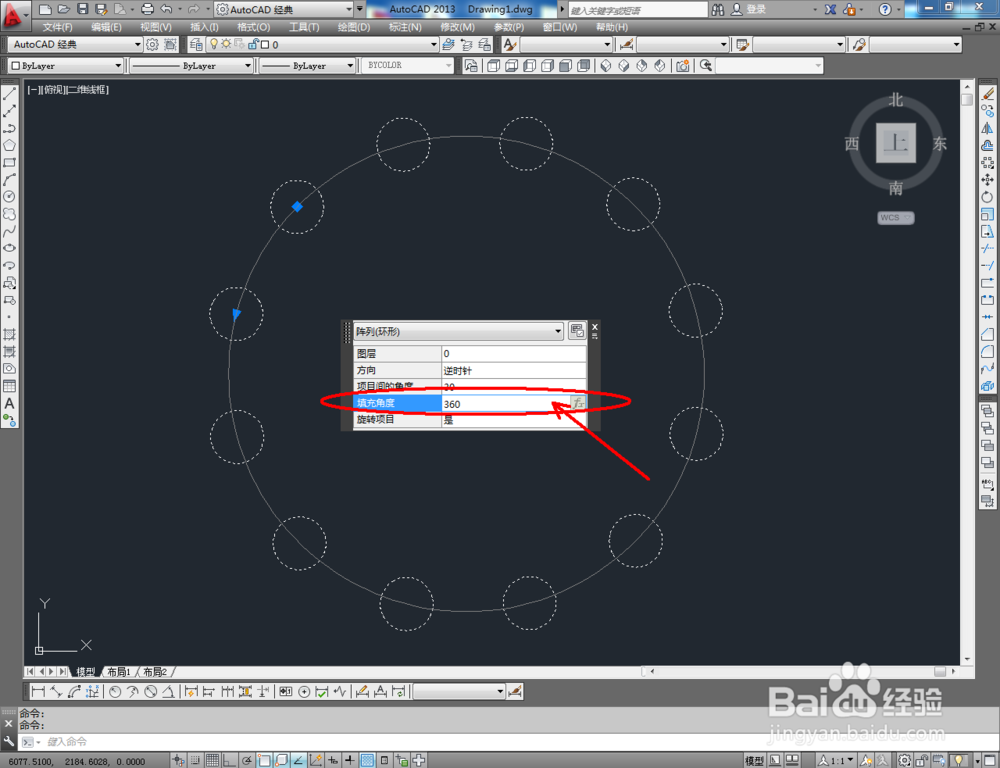

当然，我们也可以在完成陈列后，对阵列的参数进行修改。选中阵列后的图案，鼠标双击图案，弹出阵列设置对话框，便可以对阵列的参数进行修改（如图所示）；

6/6

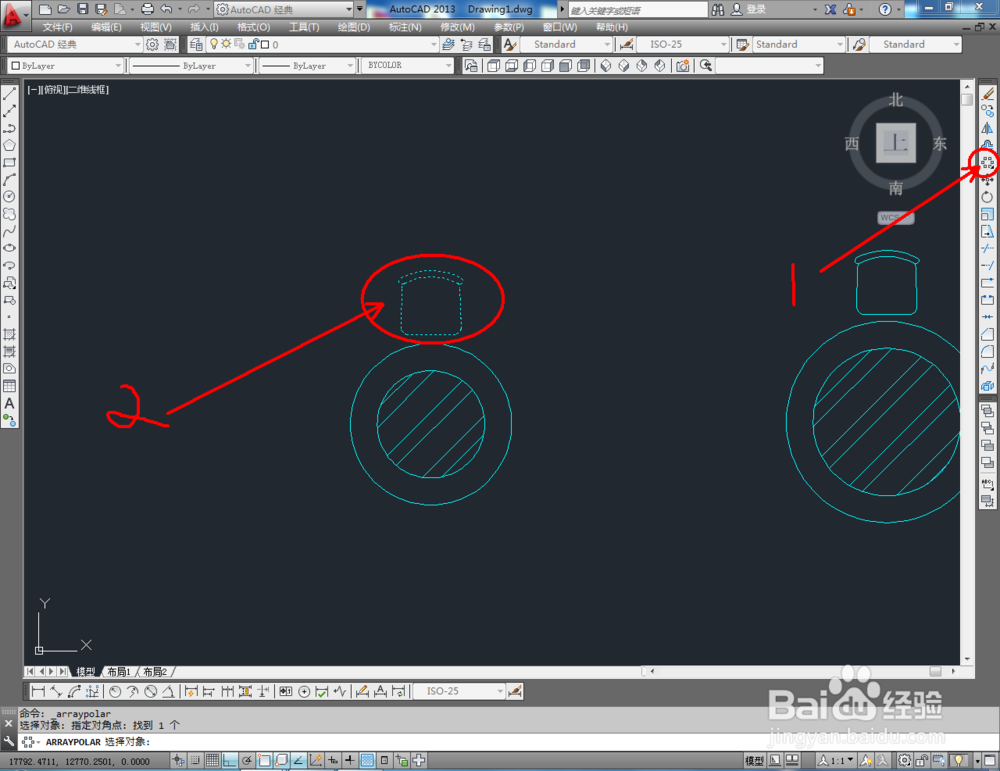

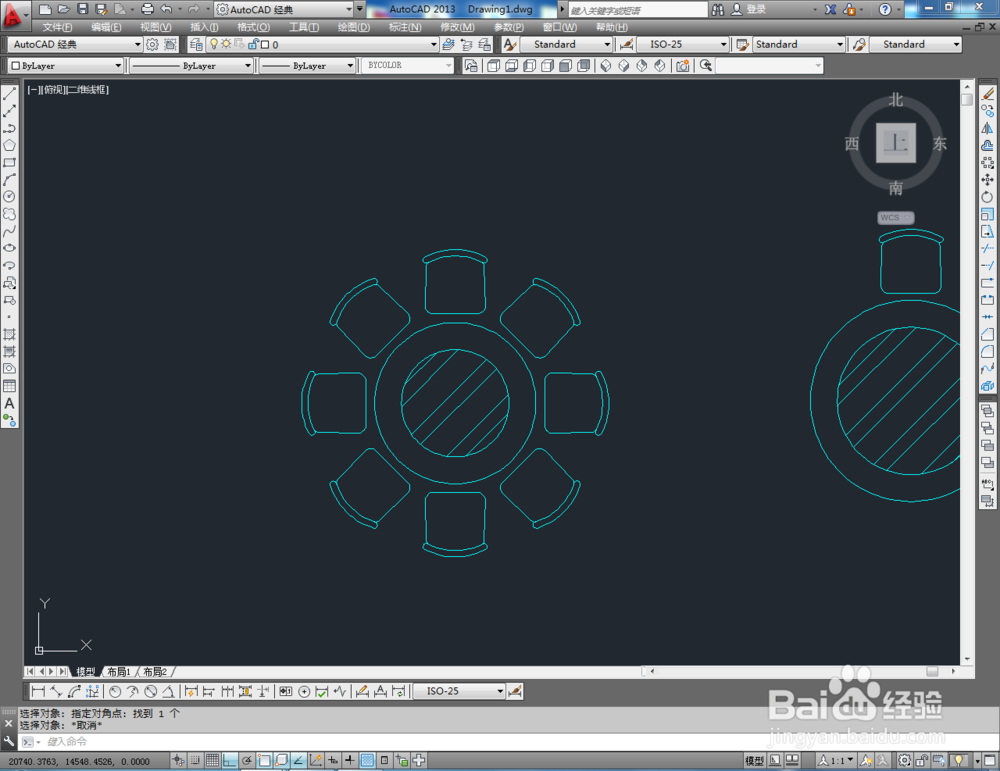

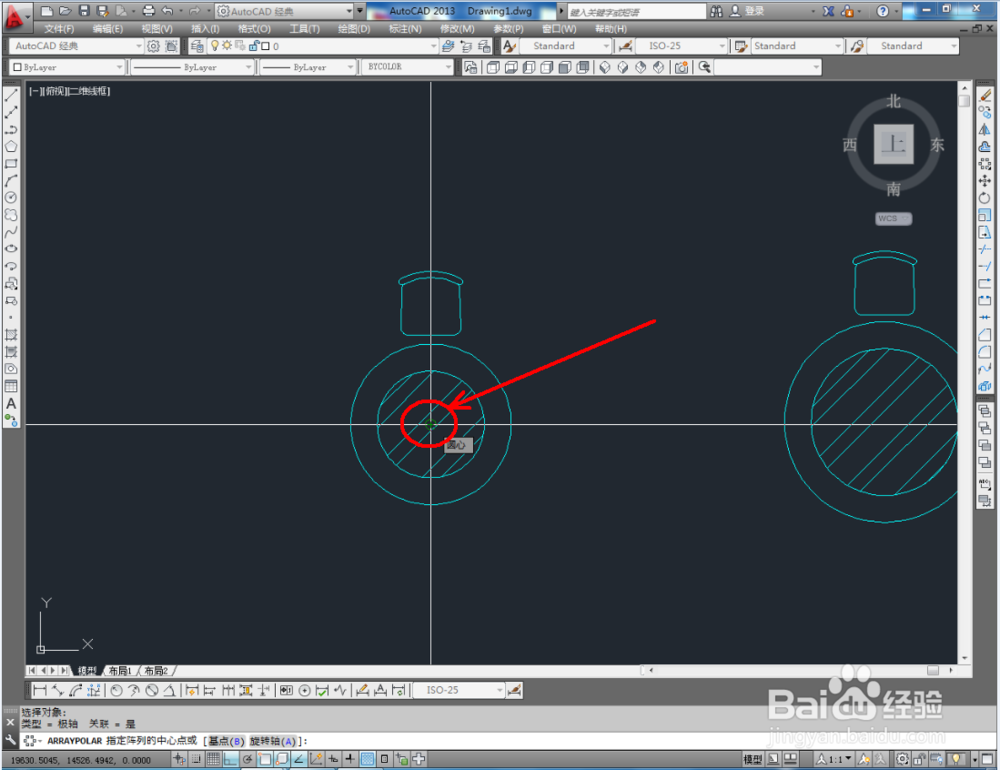

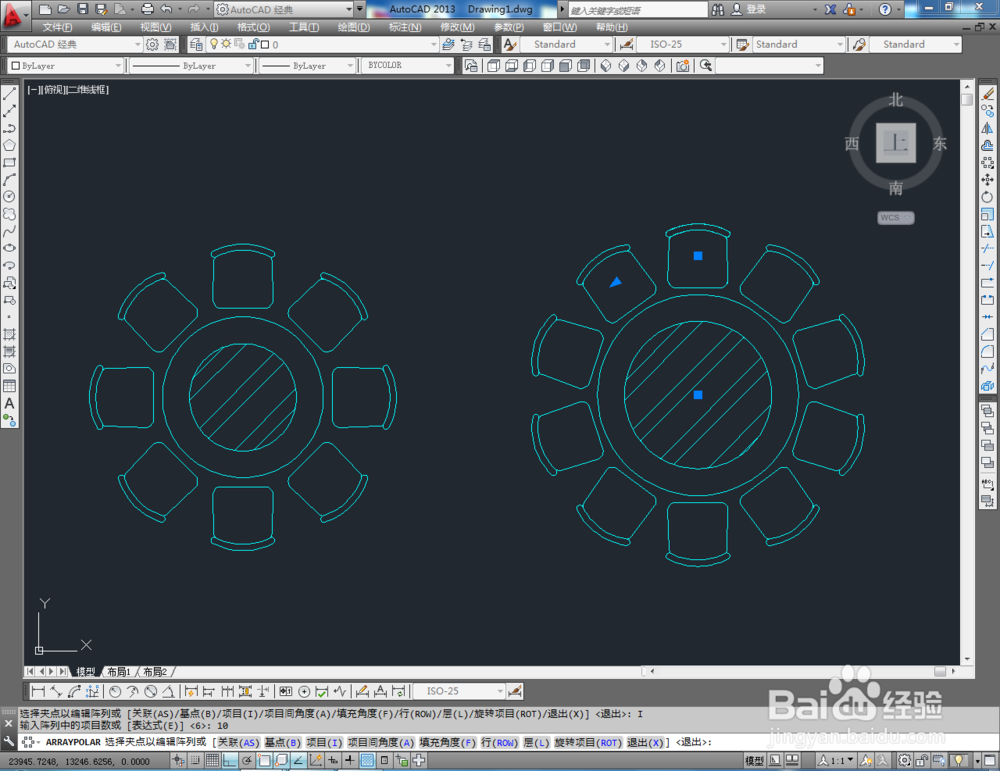

在实际中很多时候要用到环形阵列。以圆形餐桌椅的布置为例，点击【环形阵列】，选中餐椅，按下空格键后，点击【项目】对数量进行设置，通过环形阵列完成对餐桌椅的布置。
