CAN总线中继器/CAN网桥（GCAN-206）是连接不同 CAN 总线网络的高性能工具，采用 GCAN-206 模块高性能 CAN接口卡， PC 既可起到不同 CAN 网络的中继， 又可以通过 USB 接口快速连接至CAN-bus 网络。下面是CAN总线中继器/CAN网桥（GCAN-206）安装说明。主要介绍 GCAN-206 接口卡与电脑连接的方法及初次使用电脑连接GCAN-206 接口卡时的注意事项。 工具/原料moreCAN总线中继器/CAN网桥（GCAN-206）设备安装1/10分步阅读

驱动及软件安装

驱动及软件安装之前， 请用户确保自己登陆 Windows 的账户是管理员， 或用户账户有安装驱动及软件的相关权限， 否则可能导致安装失败。确认 Windows 账户权限的方法： 控制面板-用户账户

2/10

用户可以通过直接安装 ECANTools 软件的方式， 完成驱动及软件的打包安装。 如需手动安装驱动， 请进入光盘中的“ 驱动 driver” 文件夹， 选择与系统对应（ 32/64 位） 的安装文件（ DriverSetup.exe/DriverSetup64.exe） 进行手动安装。

3/10

驱动及软件卸载用户可以通过运行上方 DriverSetup.exe/DriverSetup64.exe 后点击“卸载” 按钮卸载安装好的设备驱动。用户可通过“添加/删除程序” 中找到 ECANTools 软件对其进行卸载。

4/10

与 PC 连接GCAN-206 模块接口卡具有即插即用的特点， 因此用户可以使用 PC 机的USB 接口直接向 GCAN-206 模块接口卡供电。

5/10

USB 总线供电模式USB 总线供电模式适合于监控 CAN 总线数据状态

6/10

外部电源供电模式使用外部电源(DC+24V)连接到 GCAN-206 模块接口卡的 DC24V 电源插座，此时指示灯 DAT、SYS 点亮；然后将 PC 与 GCAN-206 模块接口卡通过 Mini-USB电缆连接， GCAN-206 模块接口卡即可正常工作。

7/10

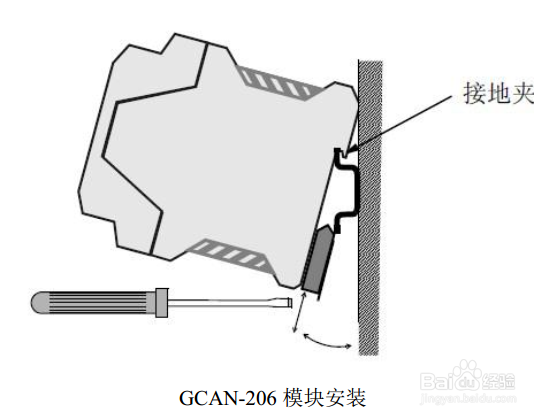

模块固定GCAN-206 模块安装方法如下图所示， 可使用一字螺丝刀辅助将模块安装到 DIN 导轨上。

8/10

GCAN-206 模块地与安装模块的导轨相连。 如果导轨固定到一个接地的金属组件板上， 那么模块会自动接地， 不需要从外部接地线。 如果导轨固定到一个未接地的底座上， 那么必须将导轨连接到最近的接地端子上。

9/10

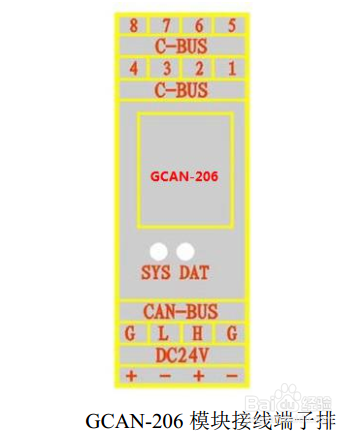

GCAN-206 模块接线端子排如下图所示， 安装好模块后上电即可进入运行状态。 模块电源端子接口定义如下表 所示。

10/10

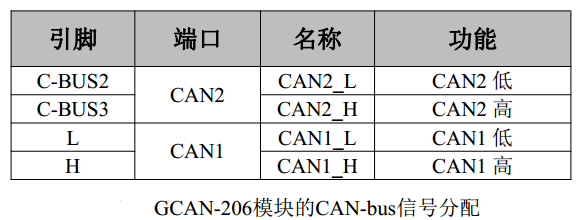

与 CAN 总线连接GCAN-206模块集成2路CAN通道， 由一个4Pin接线端子引出， 可以用于连接2个CAN-bus网络或者CAN-bus接口的设备。 接线端子的引脚定义如下表所示。

实际使用中， 大多数情况仅需将CAN_H与总线CAN_H相连， CAN_L与总线CAN_L相连即可实现通信

注意事项

实际使用中， 大多数情况仅需将CAN_H与总线CAN_H相连， CAN_L与总线 CAN_L相连即可实现通信
