订阅Creo建模实例：[5]叶轮
来源：网络收集 点击： 时间：2024-07-28【导读】：
本实例用到了复制和偏移命令工具/原料more电脑Creo方法/步骤1/22分步阅读
2/22
3/22
4/22
5/22
6/22
7/22
8/22
9/22
10/22
11/22
12/22
13/22
14/22
15/22
16/22
17/22
18/22
19/22
20/22
21/22
22/22
creo叶轮
新建零件模型

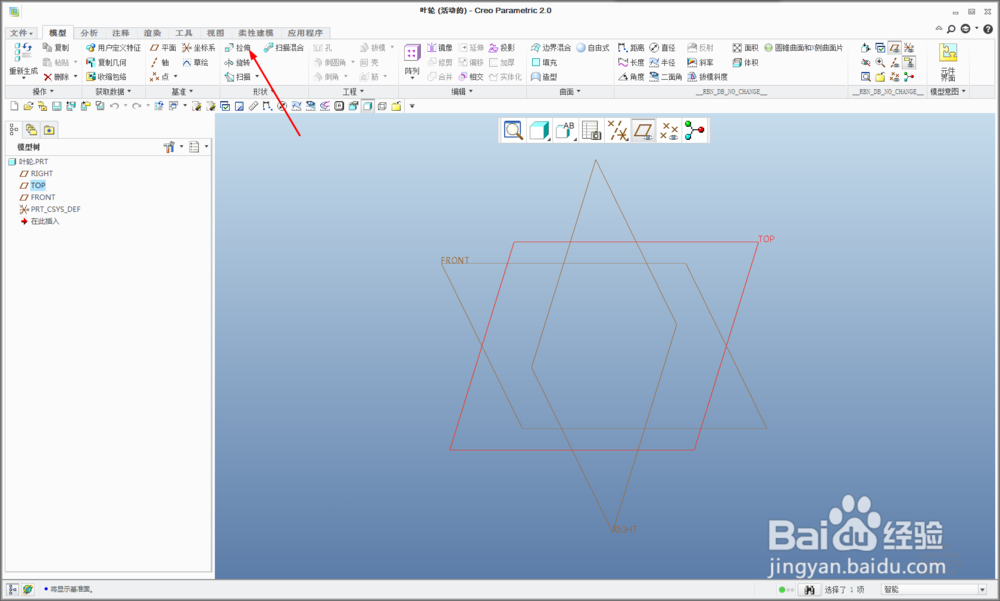

2/22选择Top平面进行拉伸
3/22进入草绘模块，绘制如图所示草图

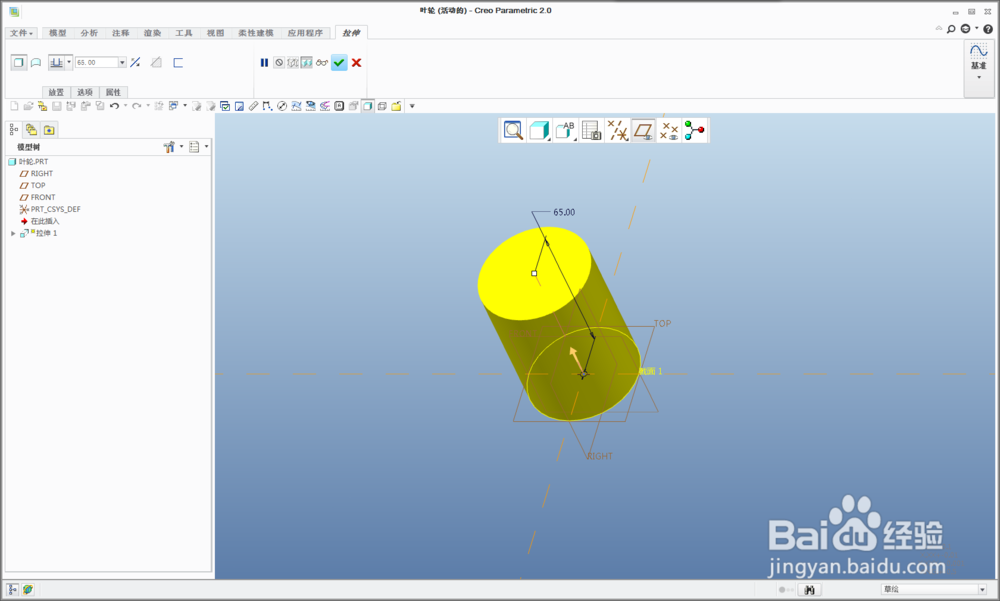

4/22定义拉伸高度为65

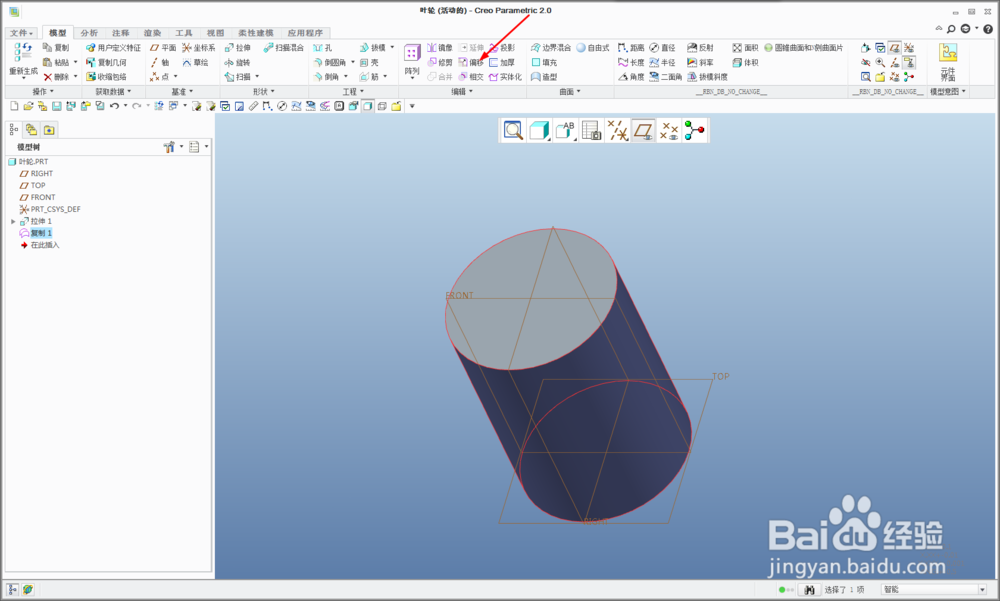

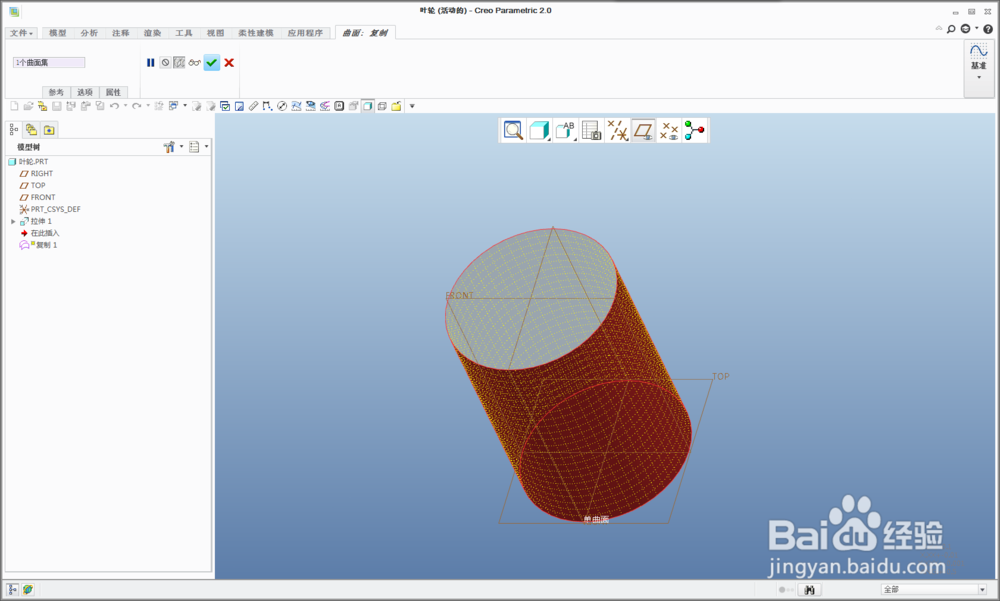

5/22选择圆柱面，点击复制，粘贴

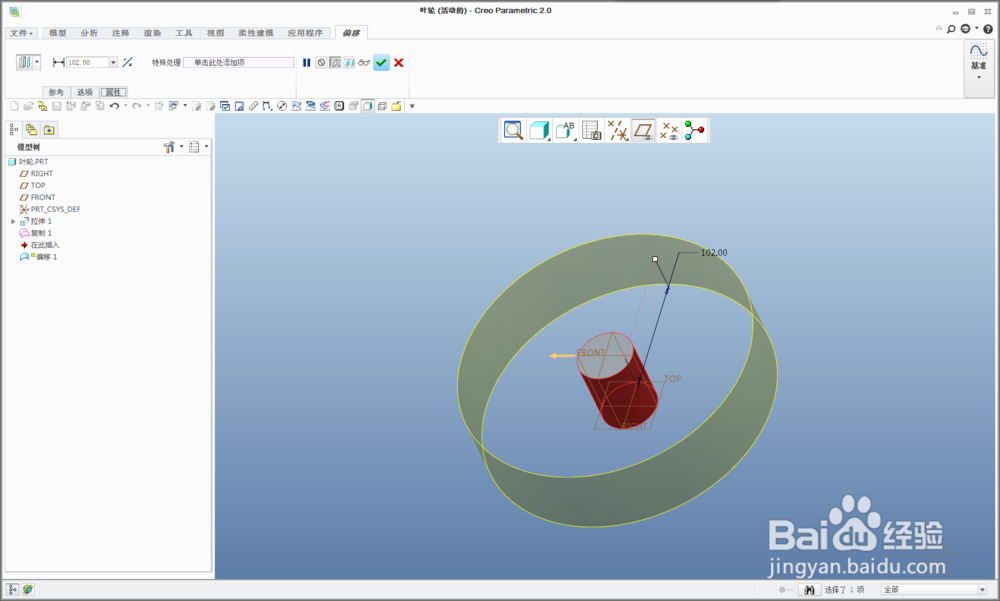

6/22选择复制出的曲面，点击偏移，偏移距离为102

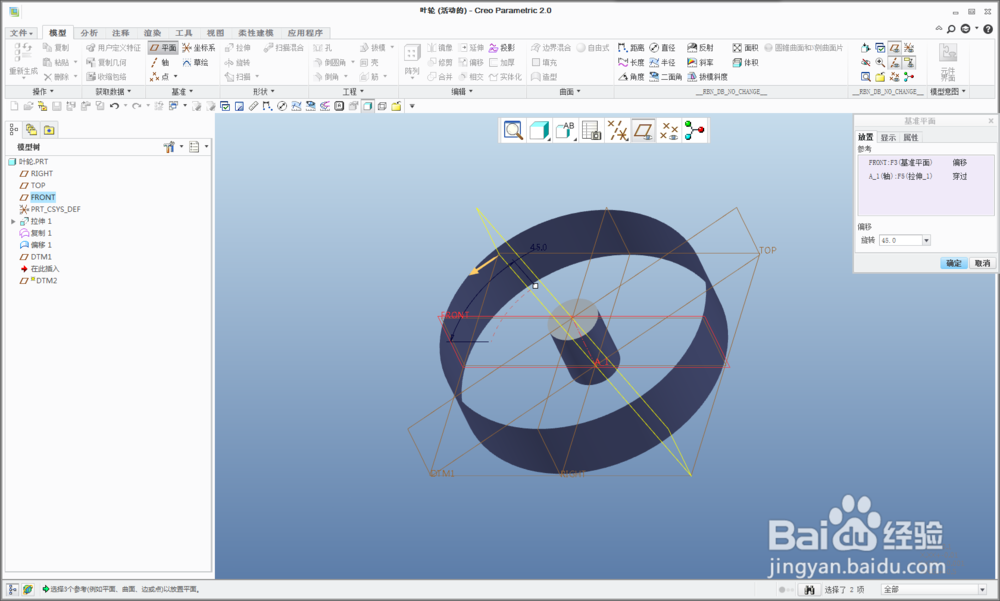

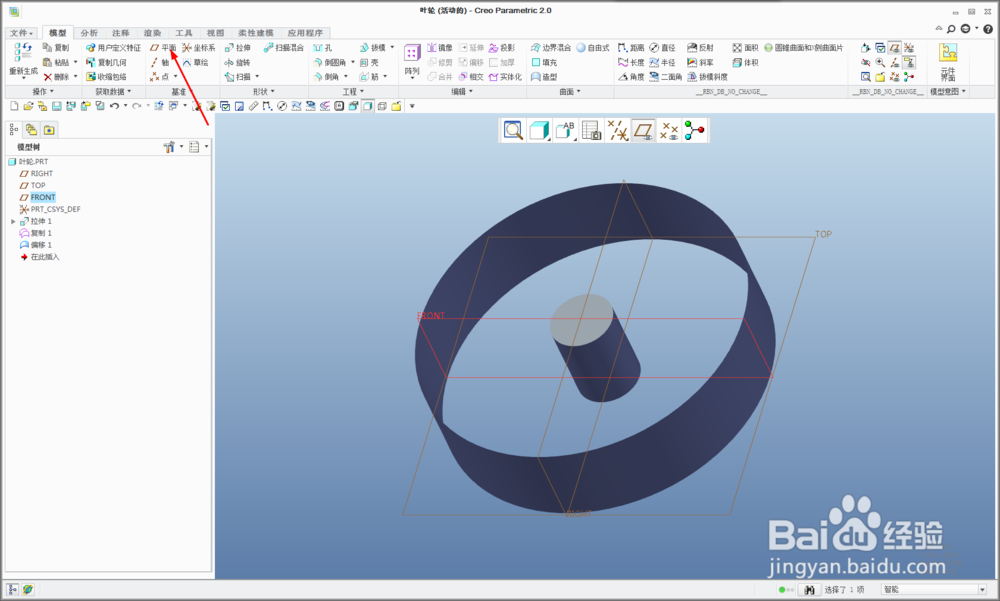

7/22创建基准平面

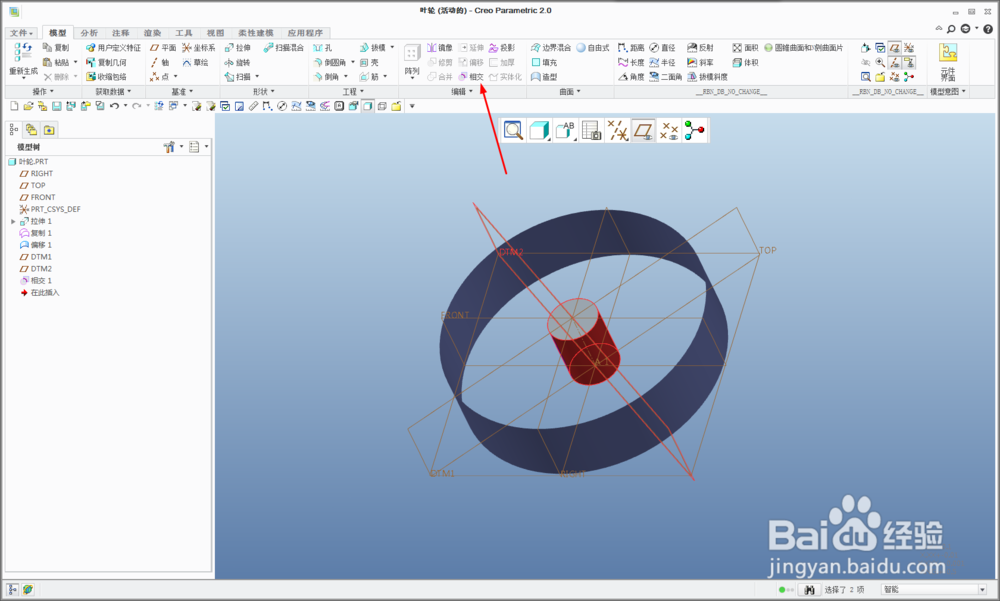

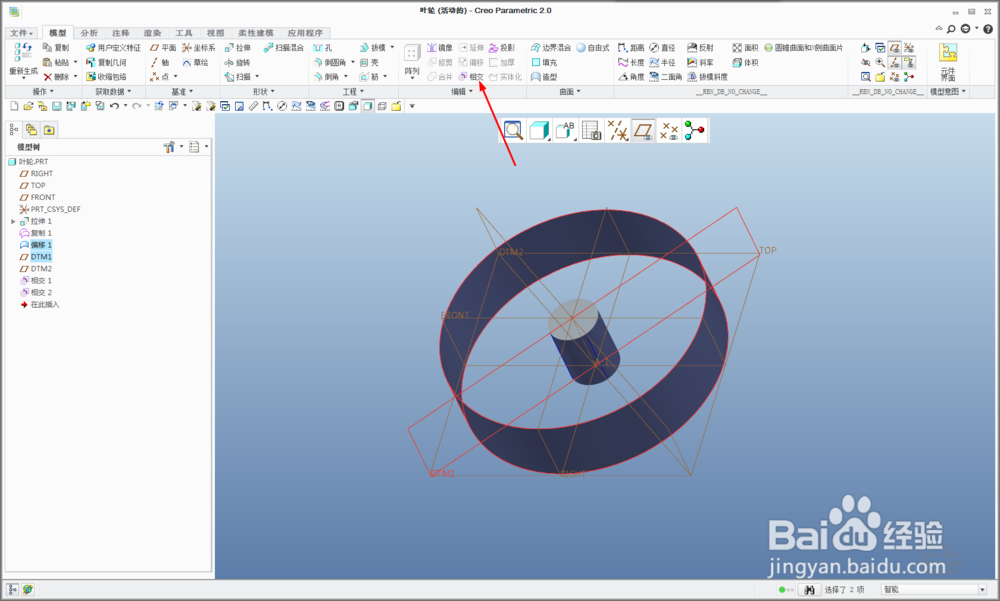

8/22选择复制曲面，偏移曲面与基准平面，点击相交，得到交线

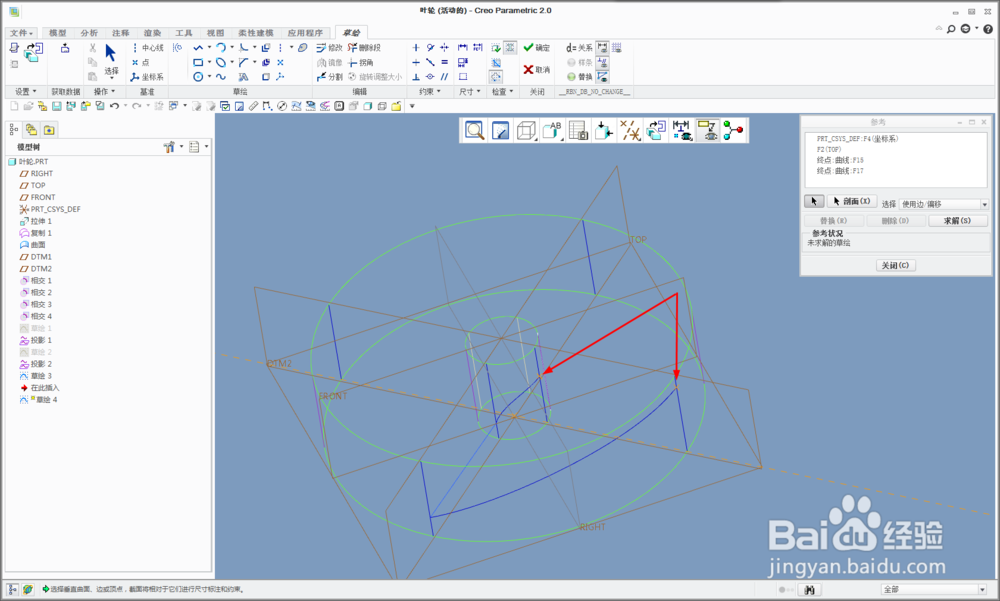

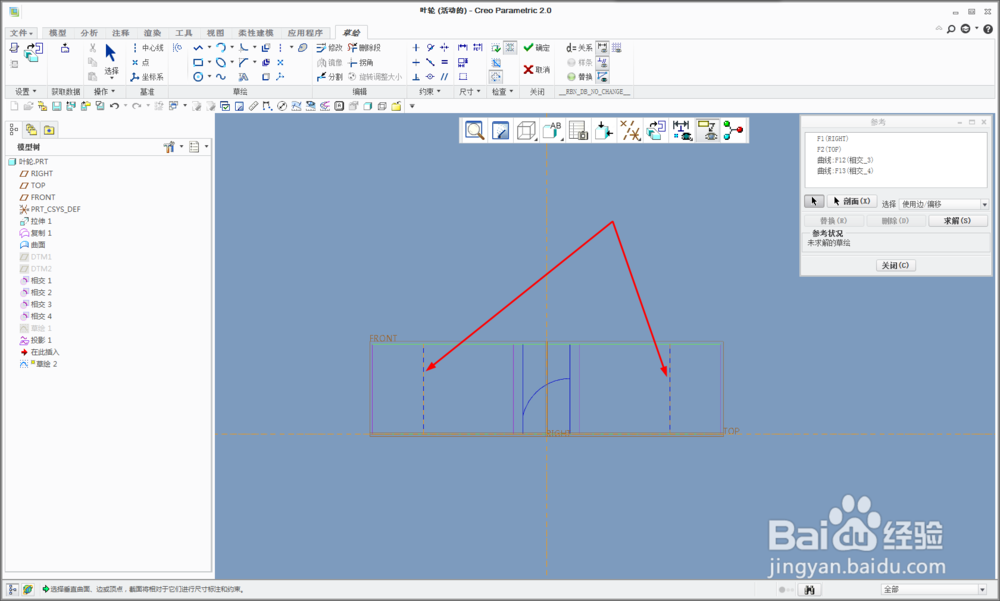

9/22选择Front平面进行草绘，显示样式为隐藏线，参考两条交线，完成草绘

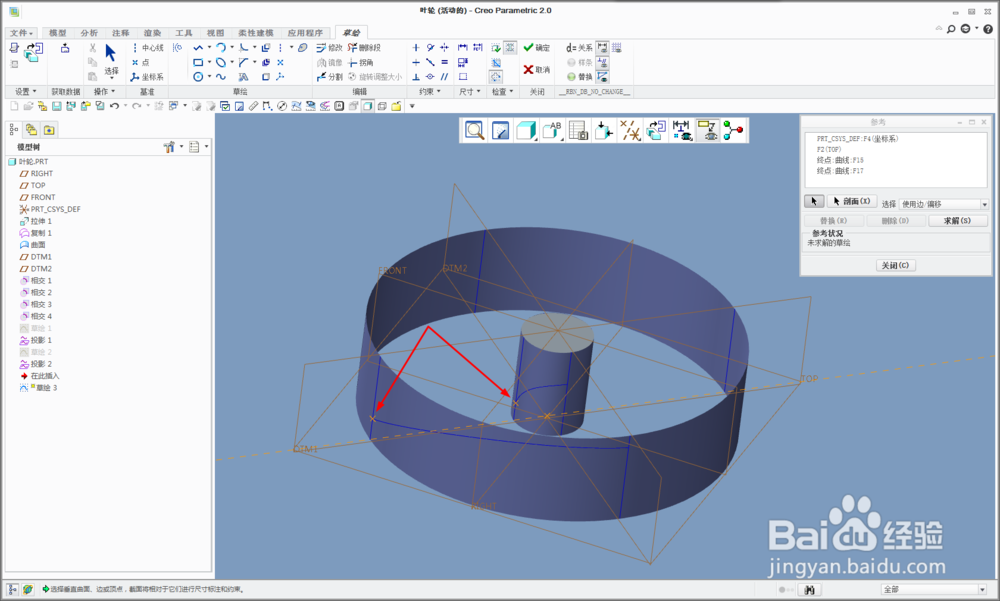

10/22选择草绘曲线进行投影

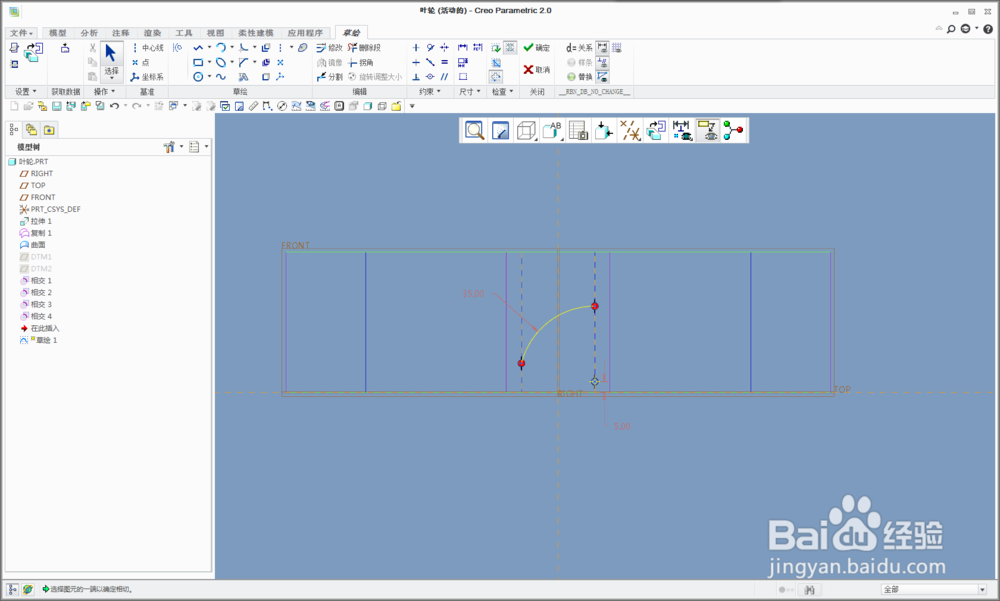

11/22选择Front平面进行草绘，参考两条交线，完成草绘

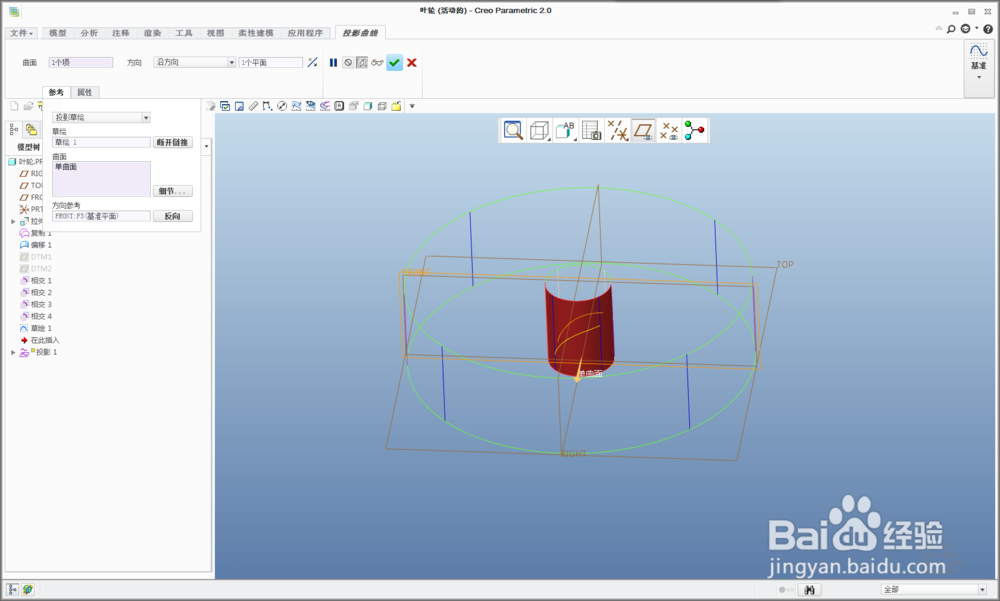

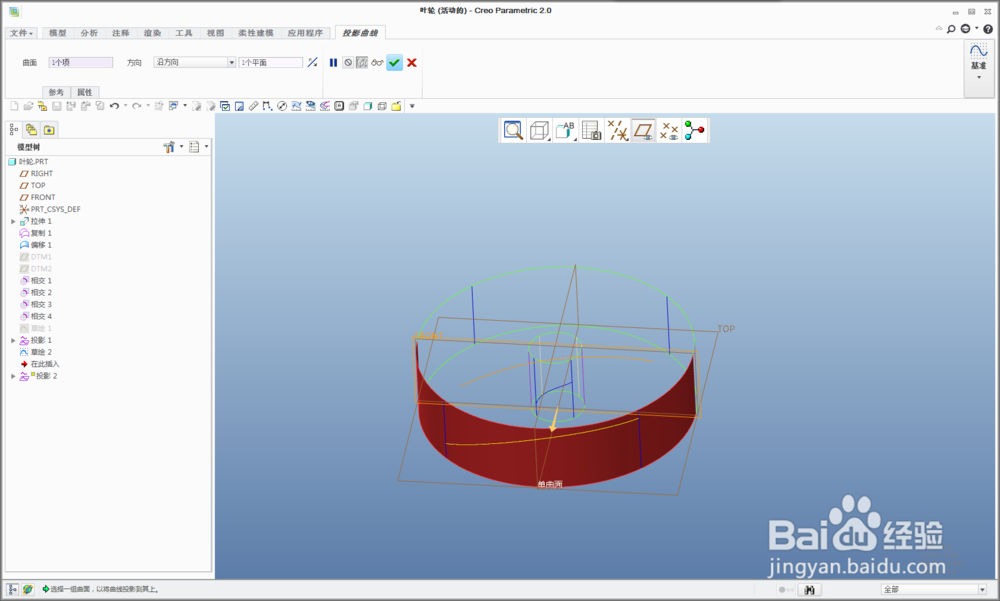

12/22选择草绘曲线进行投影

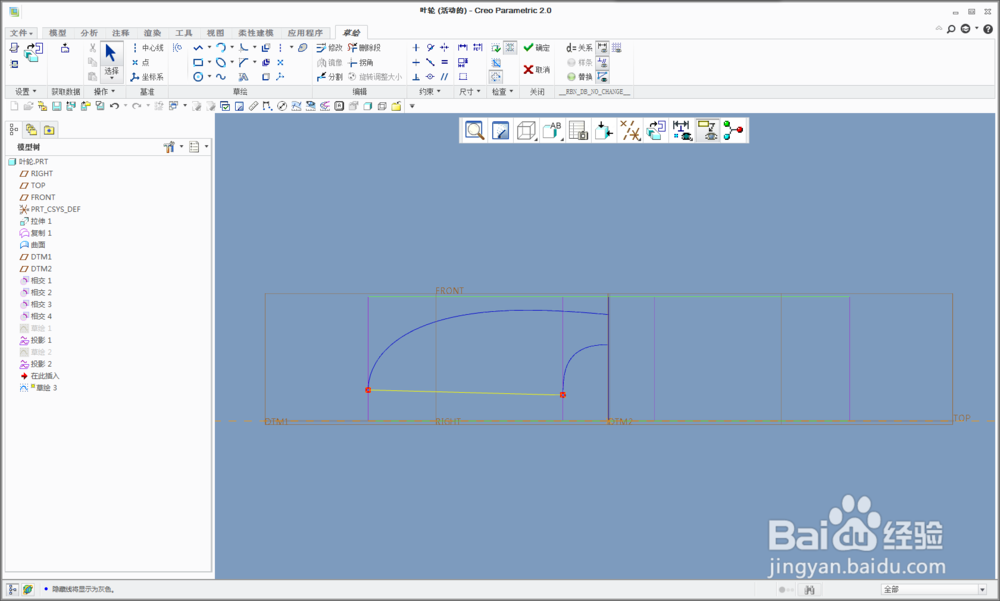

13/22选择基准平面DTM1进行草绘，参考两个交点，完成草绘
14/22选择基准平面DTM1进行草绘，参考两个交点，完成草绘

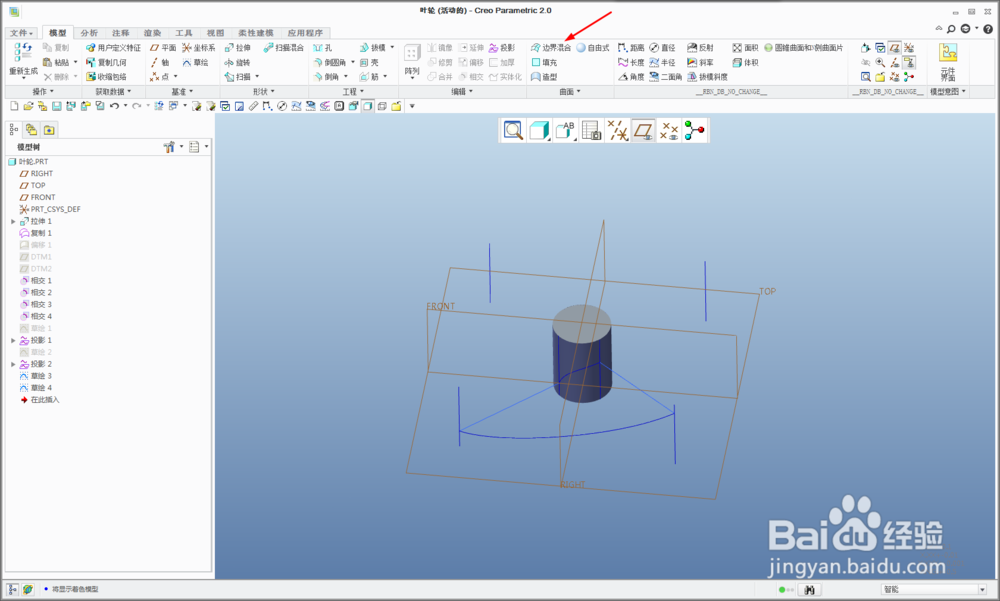

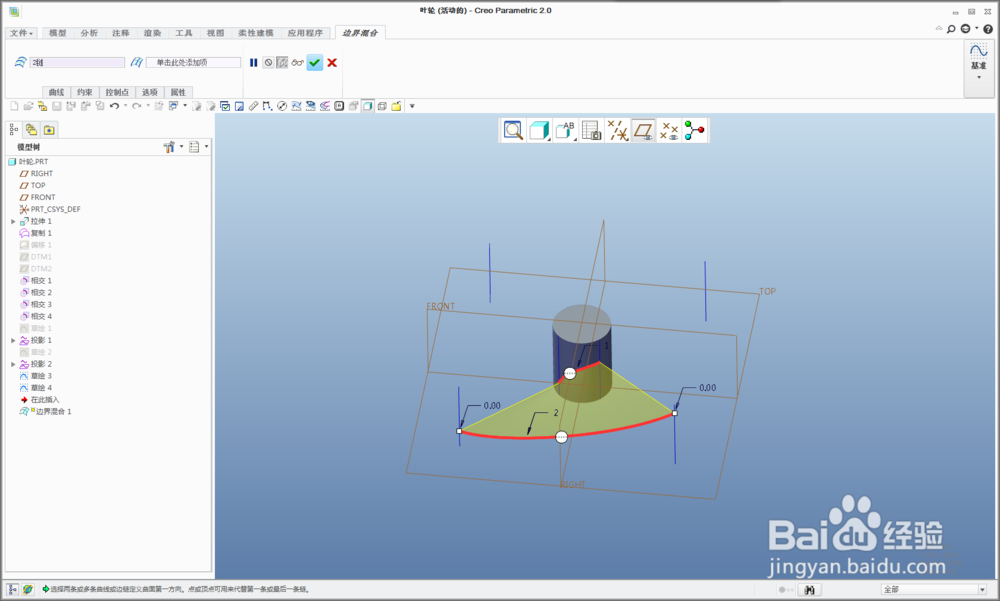

15/22隐藏多余特征，点击边界混合

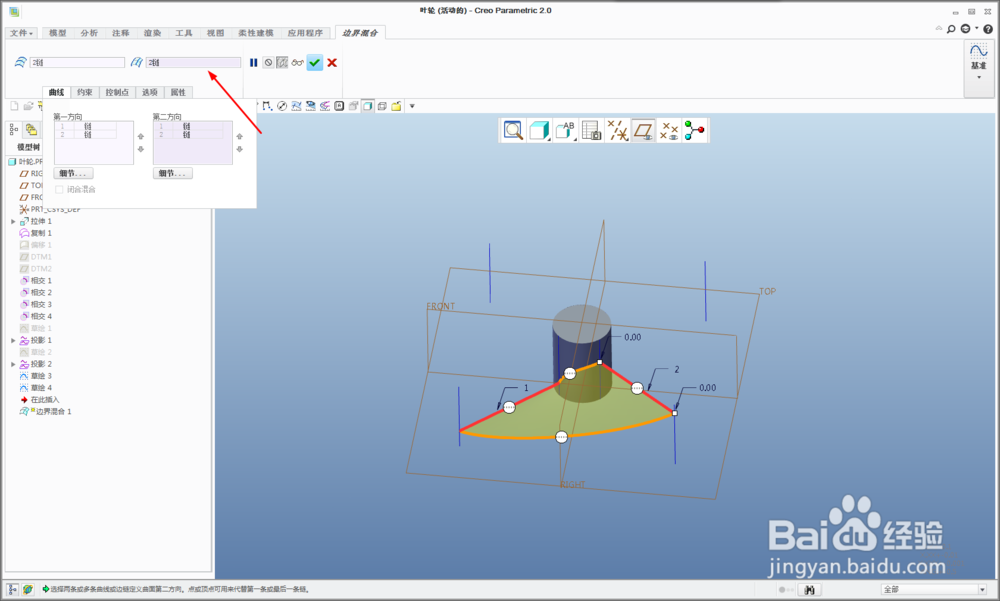

16/22分别选取第一方向与第二方向的曲线，完成边界混合

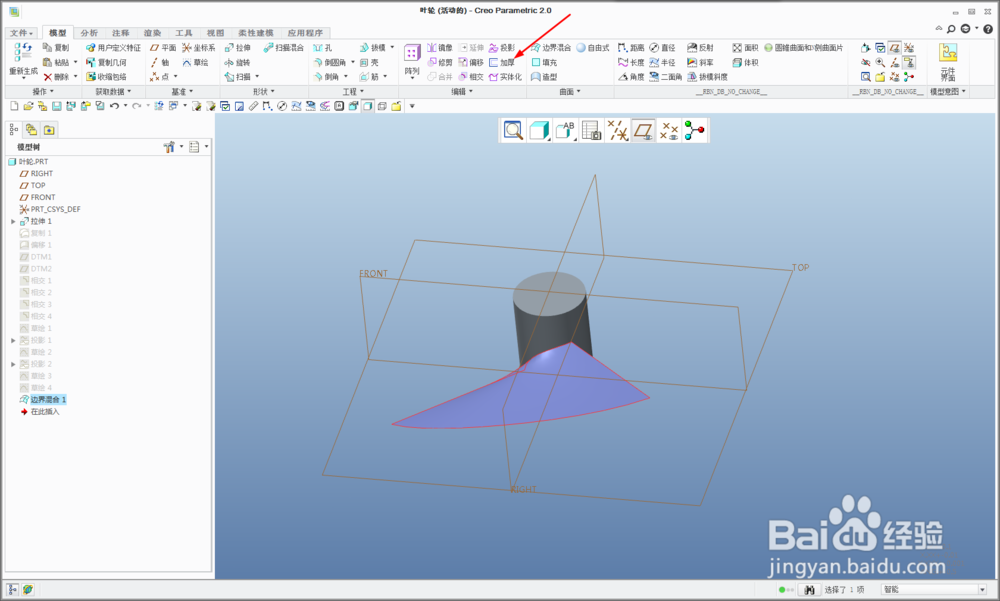

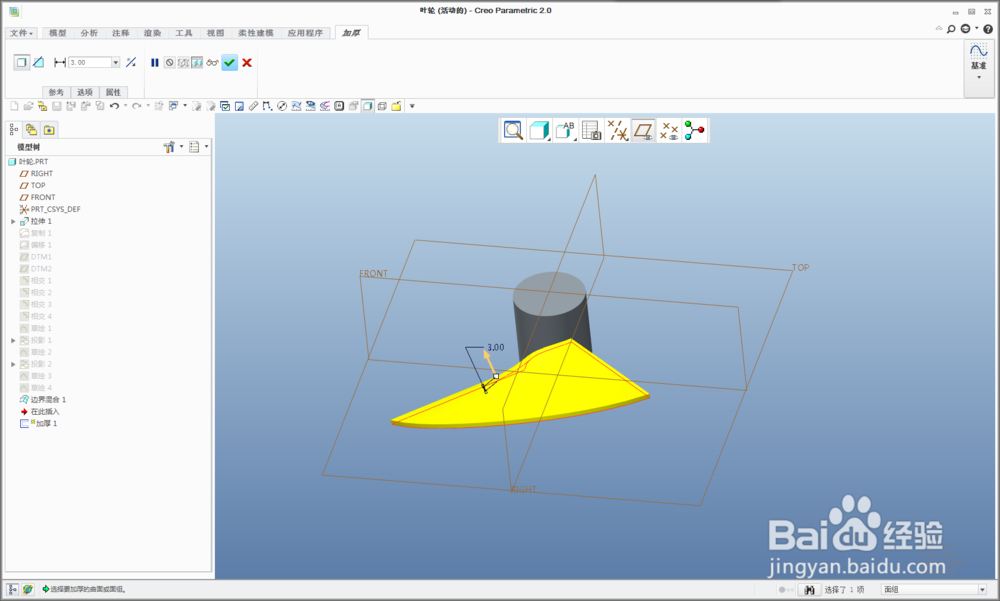

17/22选择边界混合曲面，点击加厚，厚度设为3
18/22选择边界混合特征和加厚特征，右键成组

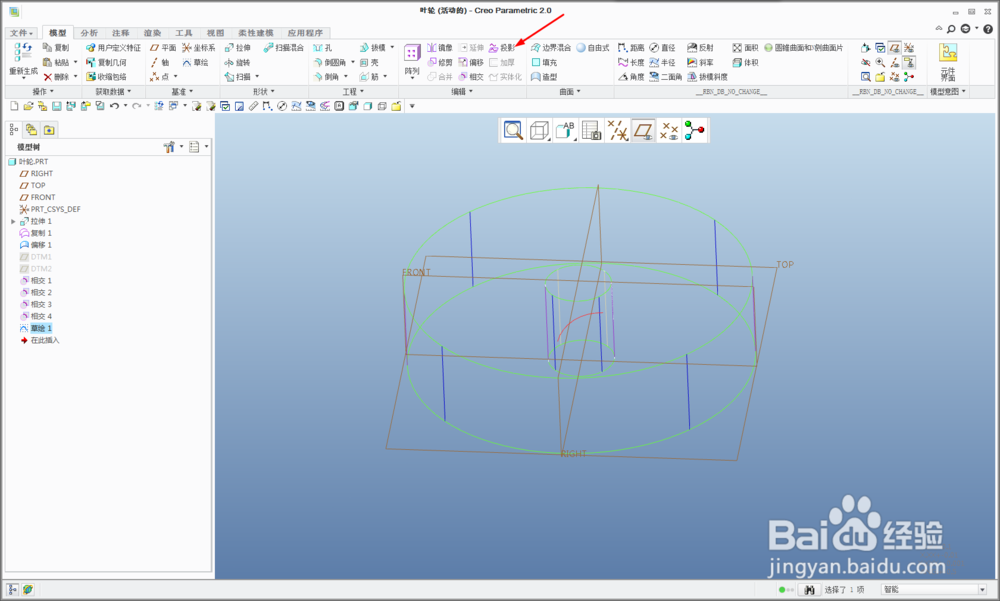

19/22选择组，右键阵列
20/22以基准轴A1为阵列轴进行轴阵列，阵列个数为3,360°均匀阵列

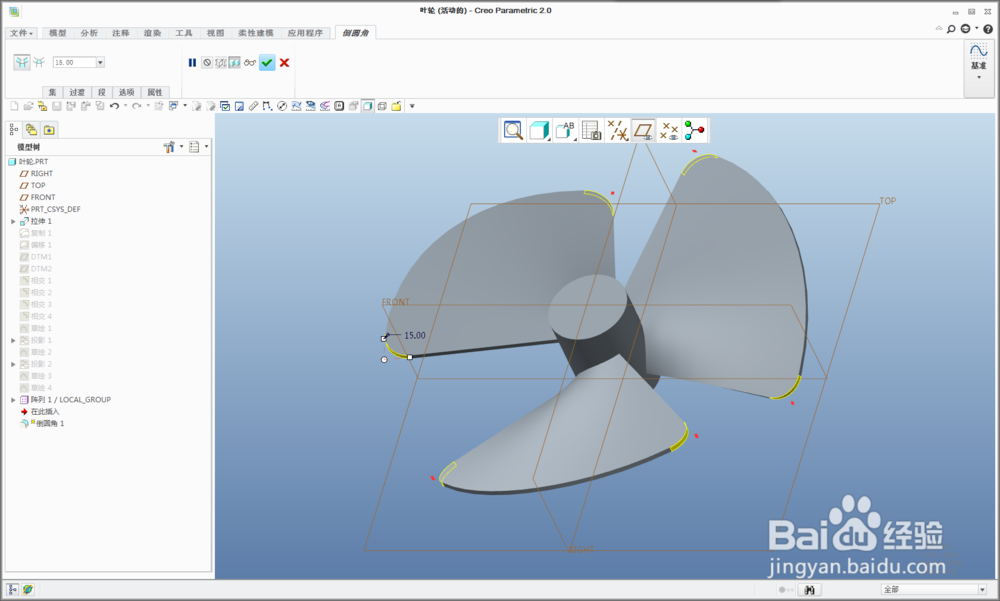

21/22倒圆角，圆角半径为15
22/22完成，保存零件
