在我司某些版本的仪器中，为了简化外部的接线，仪器内部已经接成了双表法，此时该界面的测试方法不可选择。根据变压器类型参考后面对应的接线图进行正确接线，然后接通空负载测试仪的工作电源工具/原料more单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量；在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数）。所有测试结果均自动进行相关校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。方法/步骤1/5分步阅读

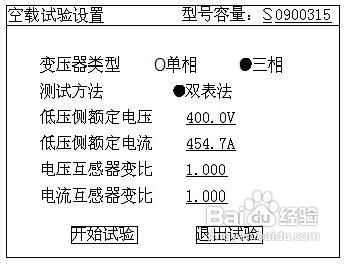

在主界面中选择空载试验，则显示空载试验设置界面如下图：

2/5

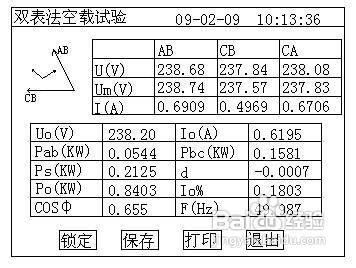

光标选择“开始试验”，按OK键进忌毙入如下的空载试验测试数据页面：

所有测试结果：Uo（V）为三相线电压的平均值，Ps（KW）为当前电压下的实测功率，d为电压波形畸变系数，Po（KW）为校正后的空载损耗，Io%为空载电流百分比。

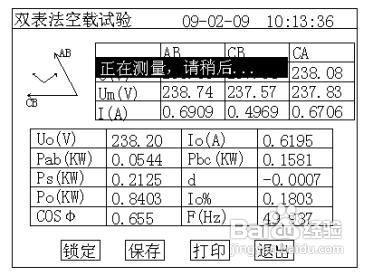

左上侧为试验电压、电流的向量图，如果接线错误，该页面提示“接线错误，请关机检查”；通过调压器缓慢增加试验电压，当Uo（V）等牺欧宿于空载试验的额定电压时，停止升压。移动光标到“锁定”按钮，长按OK键将出现图9正在测量的提示，此时保持调压器不动，当图9中的正在码脾测量的提示消息消失后，当前测试结果已经被锁定，然后“锁定”按钮变为“重测”按钮，此时请迅速操作调压器降压至零位。

在该页面的“保存”把当前的结果保存到随机的存储器上；“打印”则通过打印机打印当前的测试结果。

3/5

选择“温度校正”，显示温度校正界面

4/5

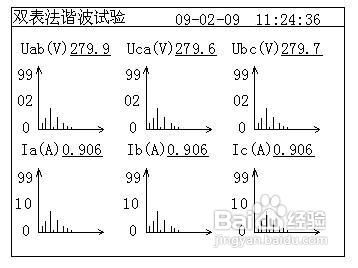

长按OK键，出现下面的频谱图页面：

5/5

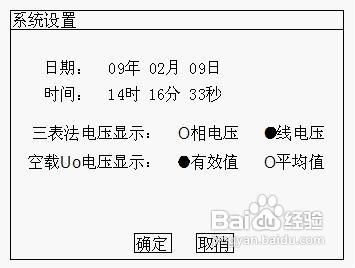

在主界面中选择“系统设置”，择显示下面的界面：

其中“三表法电压显示”显示的电压为相电压还是线电压；

“空载Uo电压显示”决定着图8中的空载试验是三相电压平均值Uo的意义，根据这里的选择其是三相有效值U的平均值还是三相电压平均值Um的平均值。

注：在我司某些版本的仪器中，为了简化外部的接线，仪器内部已经接成了双表法，此时该界面中没有三表法显示内容的选择。

有些版本的仪器中也没有Uo意义的选项，此时Uo为三相有效值的平均值。

注意事项

开机无显示：先关机，打开背板上AC 220V插座的保险丝盒，检查保险丝是否烧断，可更换保险。

屏幕突然黑屏：可按复位键，重新开始测量。

测量及运算结果不正确：检查外部接线，是否按说明书操作，是否有接触不良或接错线；相关参数设置不正确。

空载
