订阅单臂路由实现同一交换机上不同vlan间通信
来源：网络收集 点击： 时间：2024-07-29【导读】：
本节小编为新手小白讲解一下用单臂路由实现同一交换机上不同vlan通信。本文适用于初学小白，大佬请绕过。工具/原料moreCisco packet tracer6.2构建拓扑图并配置PC1/2分步阅读
2/2
配置交换机1/2
2/2
配置路由器1/2
2/2
测试网络是否互通1/1
注意事项

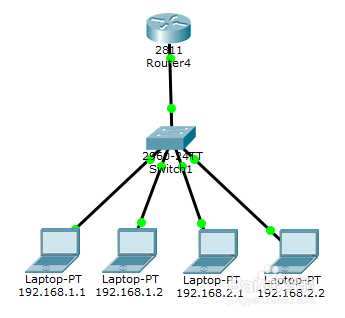

运行模拟器，将一台路由器、一台交换机、四台PC，并用线连接起来（PC依次连接到交换机的fa0/1-4，交换机fa0/24连接到路由器的fa0/0，与后面的交换机配置对应），如下图所示。
2/2配置PC的ip、mask、gateway。
从左到右依次ip地址分别为：192.168.1.1，192.168.1.2，192.168.2.1，192.168.2.2。
具体配置参考下图

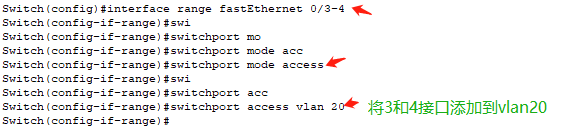

配置交换机1/2将指定接口添加到不同vlan中，设置与路由器相连的接口类型指定为中继模式，允许所有的vlan数据包通过。配置过程，图解。
2/2配置结果，图解。

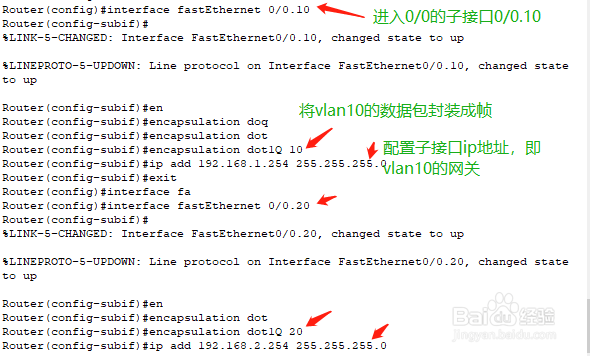

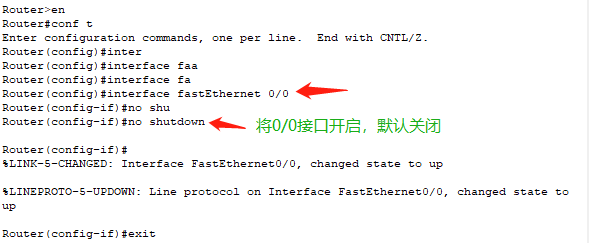

配置路由器1/2在与交换机相连的接口中开启子接口来接收每个vlan的数据包（一个子接口接收一个vlan的数据包），并封装成帧，之后该接口下的所有子接口就可以进行路由交换了，从而达到不同vlan间通信的目的。配置过程，图解。

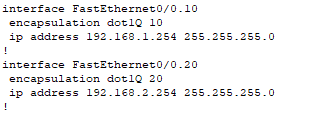

2/2配置结果，图解。

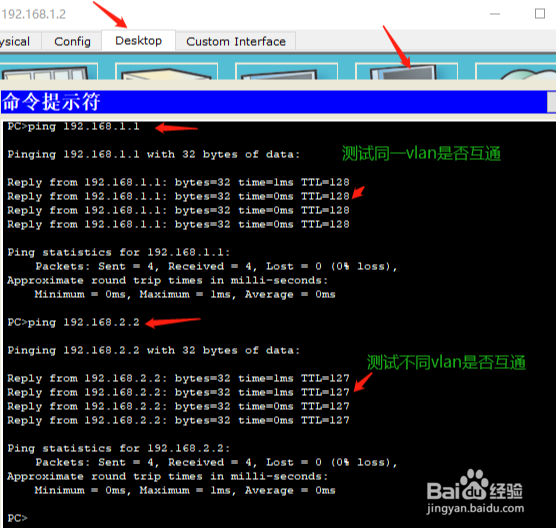

测试网络是否互通1/1任选一个PC，进入命令行，输入ping命令，测试同一vlan和不同vlan间是否互通。图解。如果得到图中结果，说明配置正确，实现不同vlan间通信了。
注意事项一个接口最多可配置八个子接口
