订阅热膜式空气流量传感器检测
来源：网络收集 点击： 时间：2024-07-29【导读】：
热膜式空气流量传感器检测与端子的判断【12V电源、5V参考电压、信号电压、空脚（安装进气温度计）】工具/原料more实训车一辆万用表一个方法/步骤11/3分步阅读
2/3
3/3
方法/步骤21/2
2/2
①万用表校表
②拔下空气流量计插头
③万用表调到蜂鸣档，黑表笔跟车身搭铁，红表笔去测5个端子，哪个通路了并阻值在是1Ω以下，则可判断为搭铁线。
2/3①12V电源线。打开点火开关，万用表调到60V档。黑表笔跟已知的搭铁线搭铁，红表笔测另外4个端子哪根有12V电过来，可判断为油泵继电器过来的12V供电。
3/3①5V参考电压。黑表笔跟已知的搭铁线搭铁，红表笔测另外3个端子哪根有5V电过来，则可判断为ECU供的5V参考电压。
方法/步骤21/2①插回其控制插头，启动发动机至运转。

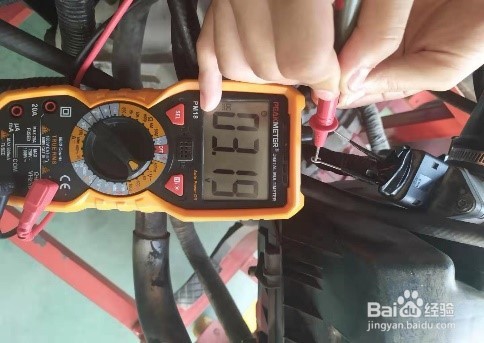

②使用探针插入控制插头，黑表笔接触探针跟已知搭铁线搭铁，红表笔通过探针测最后两根线。【根据进气量的增加，万用表电压也随之变大】
③(信号线与搭铁间的信号电压在发动机怠速时为1.5V左右，并随油门踏板幅度进气流量的增大而增大，急加速时应达到3.5V~4.5V。
进去温度信号：如带有进去温度信号，则会随着温度的上升，电压也随之上升。
2/2插回控制插头收拾工具，清洁实训台与设备油渍，清洁场地卫生。
注意事项启动发动机时注意安全
使用探针检测时需注意不要让两根针碰在一起以免发生短路。
需注意测量电阻时关闭点火开关，以免损坏万用表。
