订阅catia中的草绘约束在哪里？
来源：网络收集 点击： 时间：2024-07-29【导读】：
catia中的草绘约束在哪里？下面大家跟着小编一起来看看吧，希望对大家有所帮助。品牌型号：联想拯救者Y700系统版本：Windows7软件版本：catia2016方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

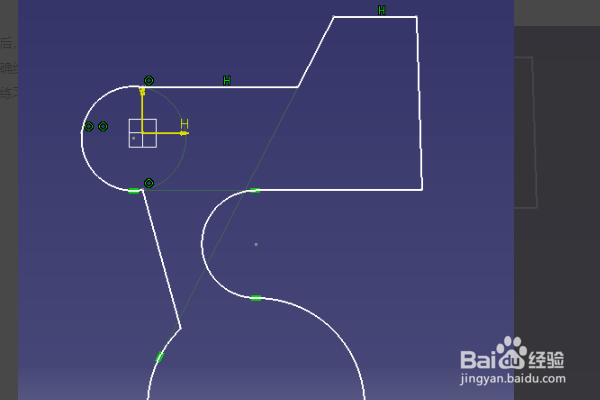

绘制图形大体轮廓后，需要按照图纸的尺寸要求进行尺寸的精确约束。我们绘制如下图形进行尺寸约束的练习。

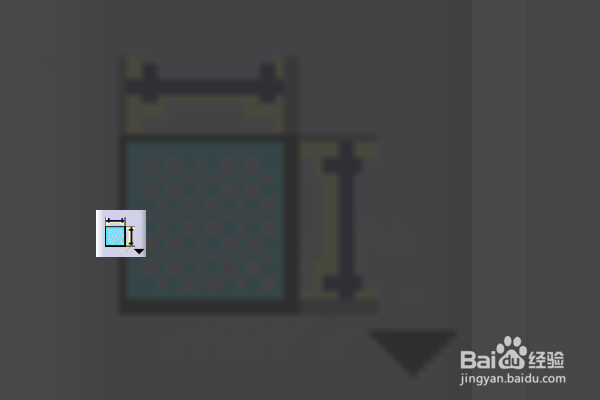

2/6首先点击尺寸约束图标。

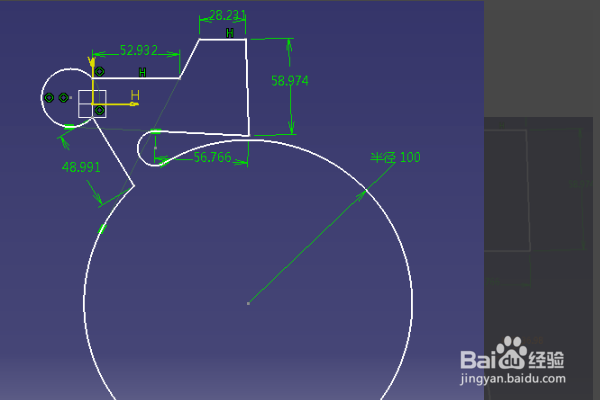

3/6图标变成橘黄色，然后点击需要标注的线条或者圆弧，稍微移动鼠标，松开左键即可完成尺寸的标注约束。

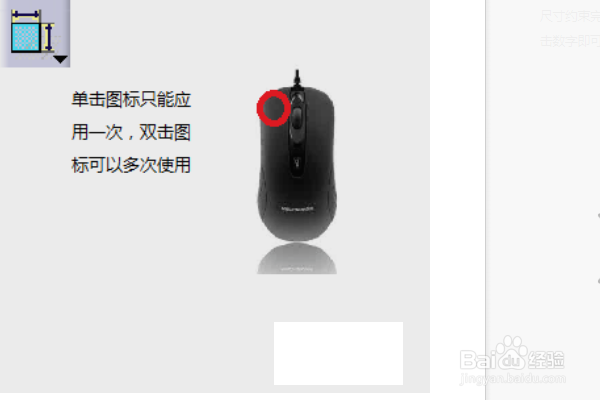

4/6如果点击尺寸标注约束图标一次，即可对一个对象进行尺寸标注，如果双击尺寸约束图标，就可以对多个对象进行尺寸约束。

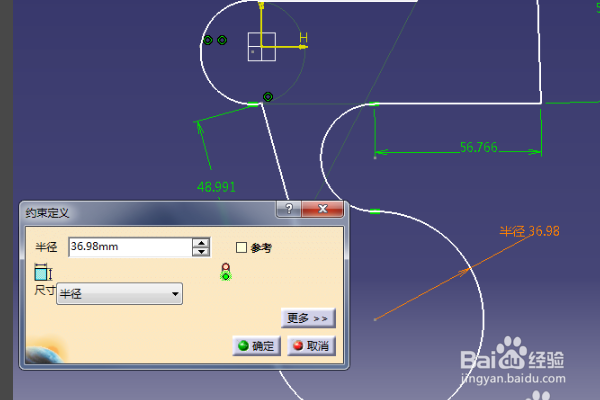

5/6尺寸约束完成后如果对某个尺寸不满意，双击数字即可进行修改。
6/6角度或者相对距离的约束需要两个对象的相对描述，因此需要选中两个对象进行标注。点击标注图标，选中一个对象，再点击选择另外一个对象即可。
