订阅如何在CATIA草图界面应用构造线
来源：网络收集 点击： 时间：2024-07-30【导读】：
本经验教会大家如何在CATIA草图界面应用构造线来完成对草图的修剪、约束等辅助操作。工具/原料moreCATIA V5R19方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

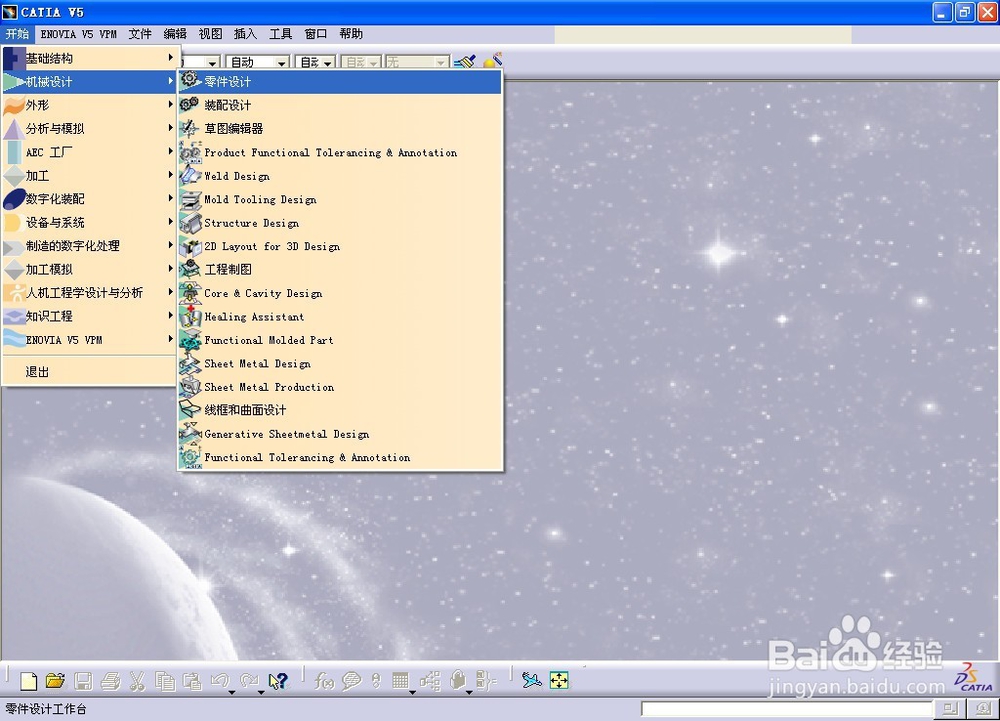

打开CATIA，在开始菜单中选择机械设计零件设计；
2/6弹出新建零件名称对话框，将新零件名称命名为构造线，单击确定；

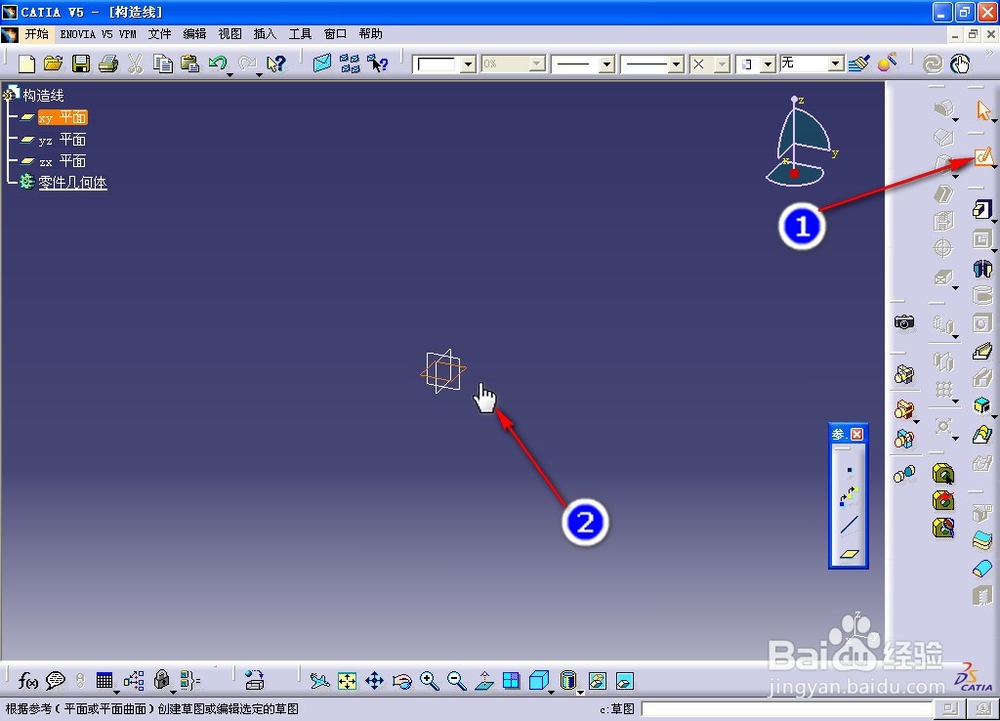

3/6以xy平面为基准面，进入草图界面，绘制草图；

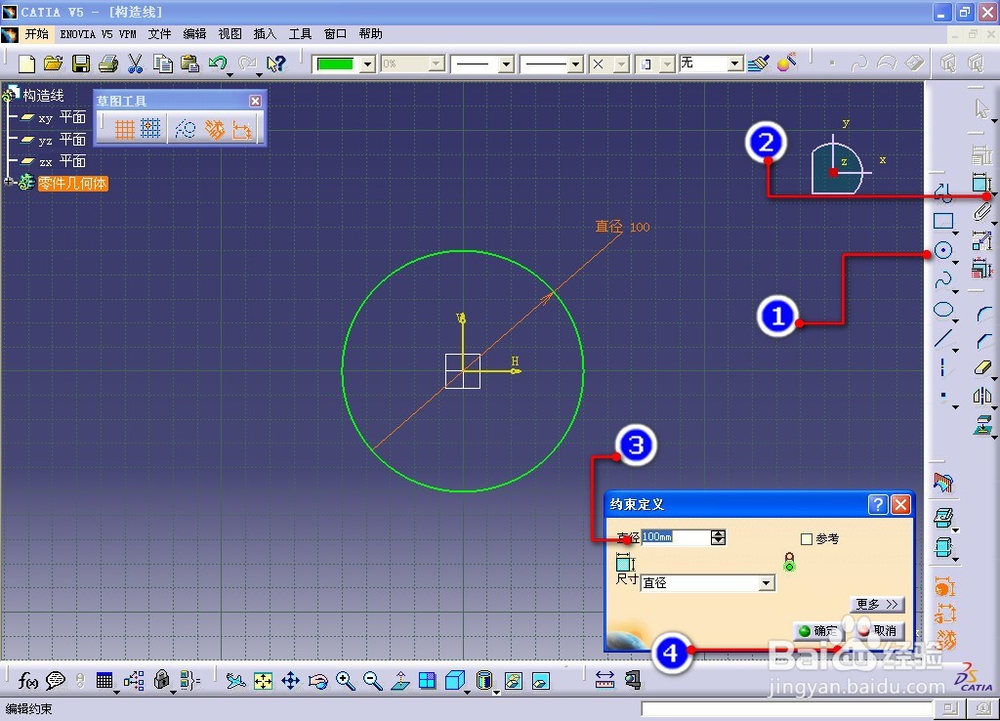

4/6按照如图序号和红色指引线依次进行操作，创建一个直径D＝100mm的圆；

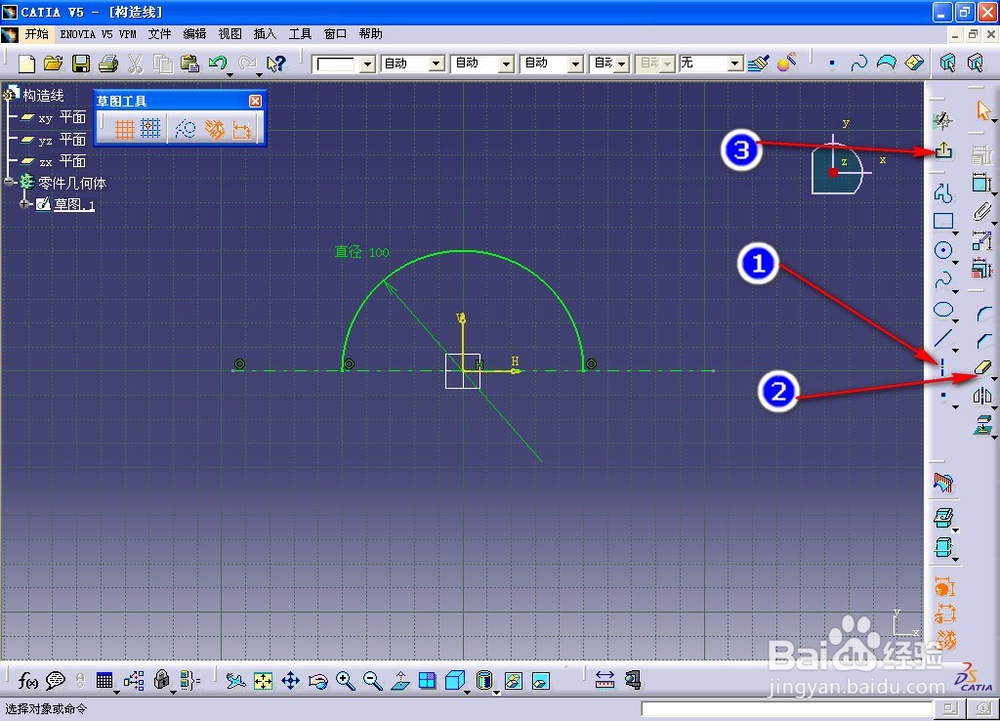

5/6单击构造线命令，以原点为基准点，水平绘制一条构造线，并通过修剪命令，将圆的下半部分修剪掉；

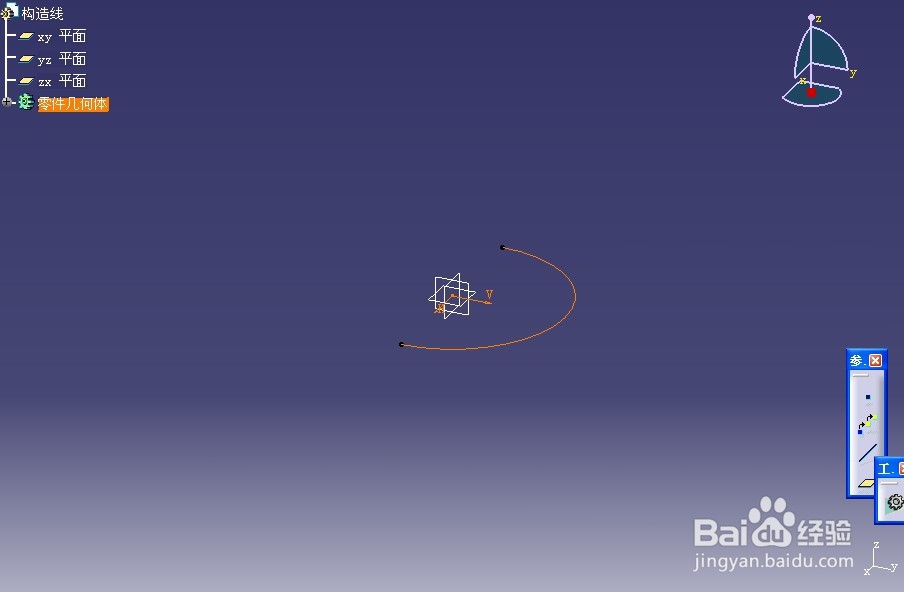

6/6退出草图界面，我们可以看到，线条为半圆，构造线自动隐藏。
注意事项经验开头上传有作者关于此经验的操作视频；
如有疑问可随时向作者留言，我会及时帮大家解答。
