为了更好展示数据，我们常常需要采用一些特殊二维图。在origin中，为方便用户，Origin将极坐标图（Polar Graph），风玫瑰图（Wind Rose）、三角图（Ternary Graphs）、史密斯图（Smith Chart）图、雷达图（Radar）、矢量图（Vector XYAM）、矢量图（Vector XYXY）和局部放大图（Zoom）并轨到特殊二维图（Plot—Specialized）选项中。虽然大家也可以自由摸索，但我在这里做一个特殊二维图教程，方便大家的学习。这一篇介绍如何制作和美化三角图与史密斯圆图。 三角图可以方便的表示3种组元（X、Y、Z）间的百分比比例关系，Origin默认X、Y、Z数据具有X+Y+Z=1的关系。三角图对工作表数据的要求是，应有一个Y列和一个Z列。若没有与该列相关的X列，工作表会提供X的默认值。如果工作表中数据未进行归一化，在绘图时Origin给出进行归一化选择，并代替原来的数据，图中的尺度是按照百分比显示的。 史密斯圆图用于电工与电子工程学传输线的阻抗匹配上，史密斯圆图由许多圆图交织而成，主要是计算传输线阻抗的工具。工具/原料more电脑Origin（文中版本为Origin 8.0）三角图1/6分步阅读

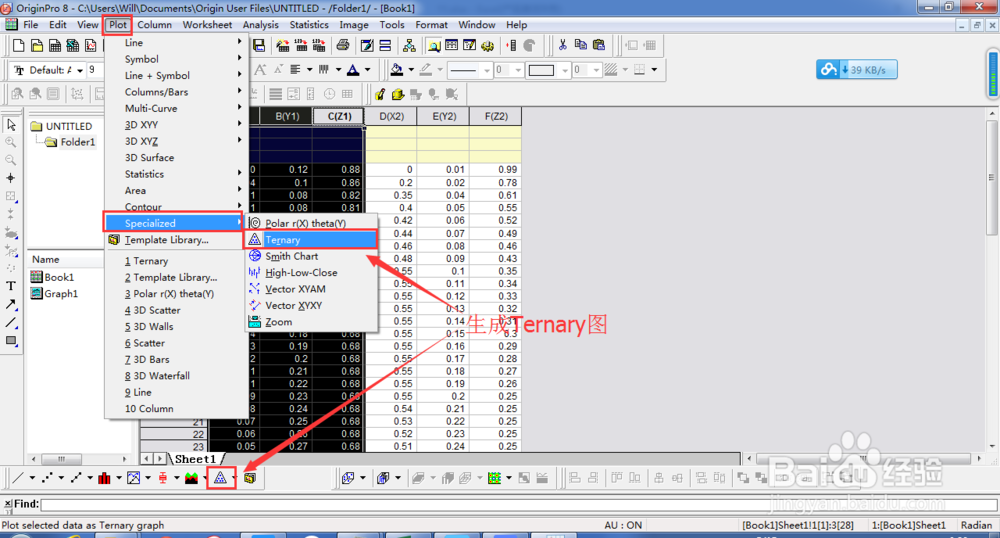

如图为初始数据，数据格式为XYZ型，开始为XYY，单击C（Y）列数据，单击鼠标右键，选择“板罪躲Properties”选项，弹出“Column Properties”对话框，更改“Plot Designation”类型变为“Z”。然后选中XYZ数据，执行菜单命令Plot-Specialized-Ternary，或单击2D绘图工具栏中的按钮。

2/6

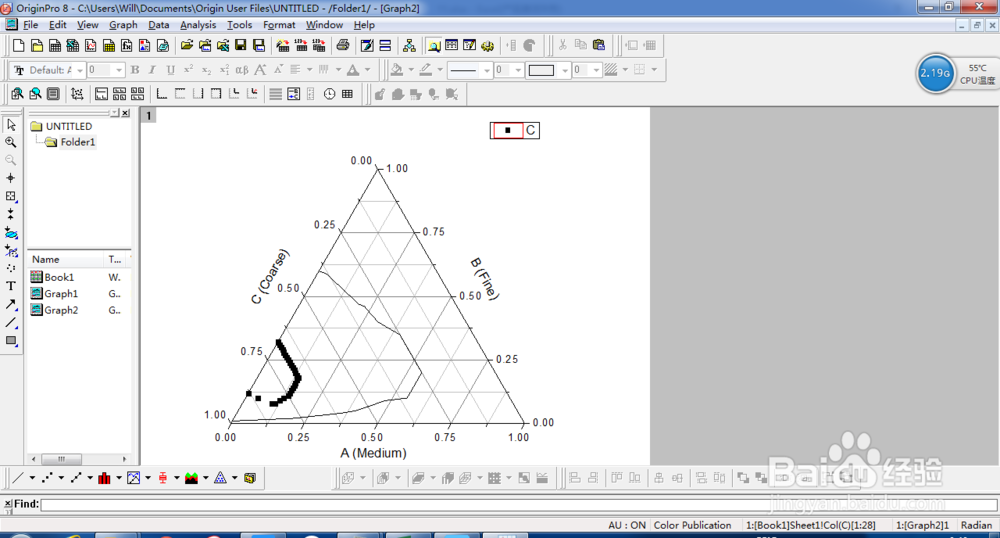

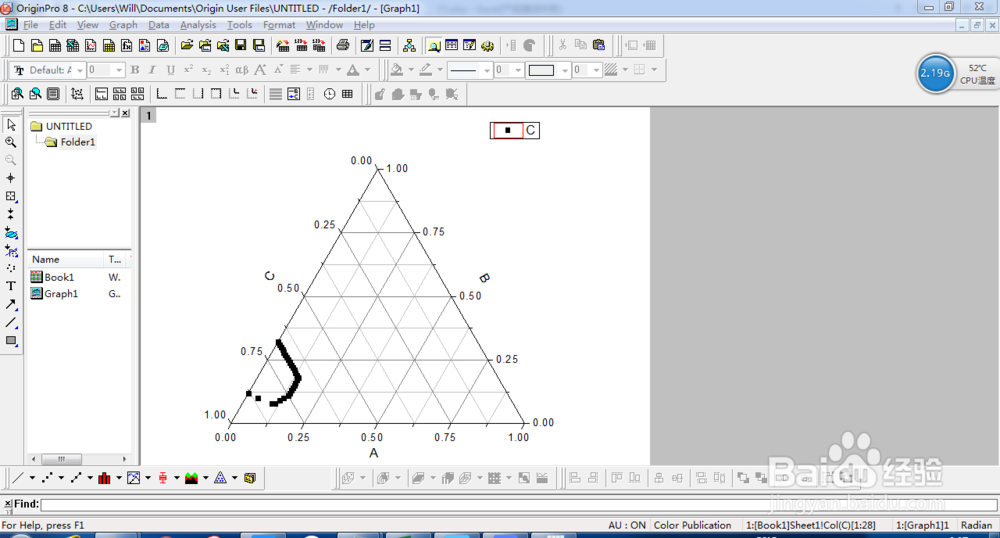

绘制的图形如图。

3/6

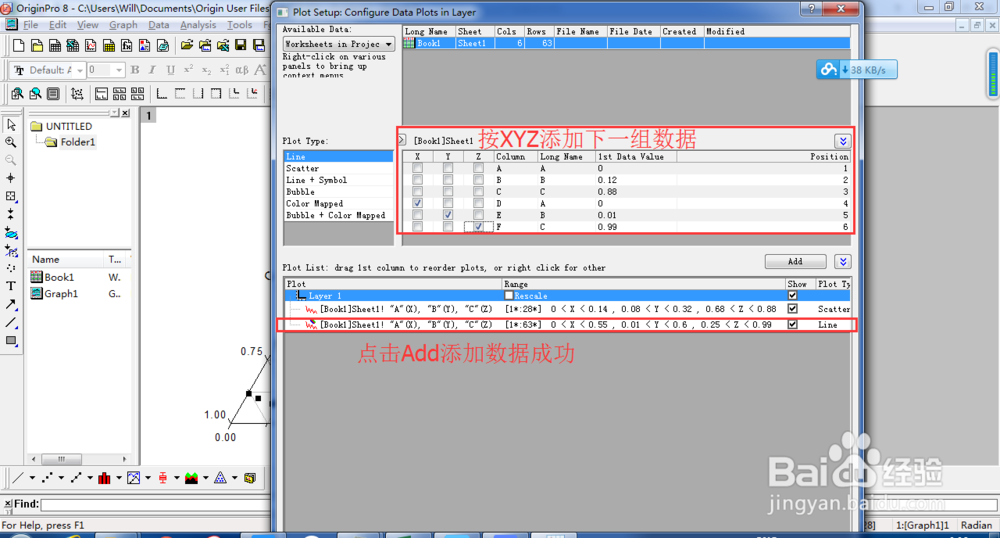

在Graph中，直接双击左击图标1，或者右击图标1打开下拉菜单，都可以打开“Plot Setup”对话框。将第二组数据按XYZ轴添加到图中。

4/6

然后单击OK按钮，绘制图形如图。

5/6

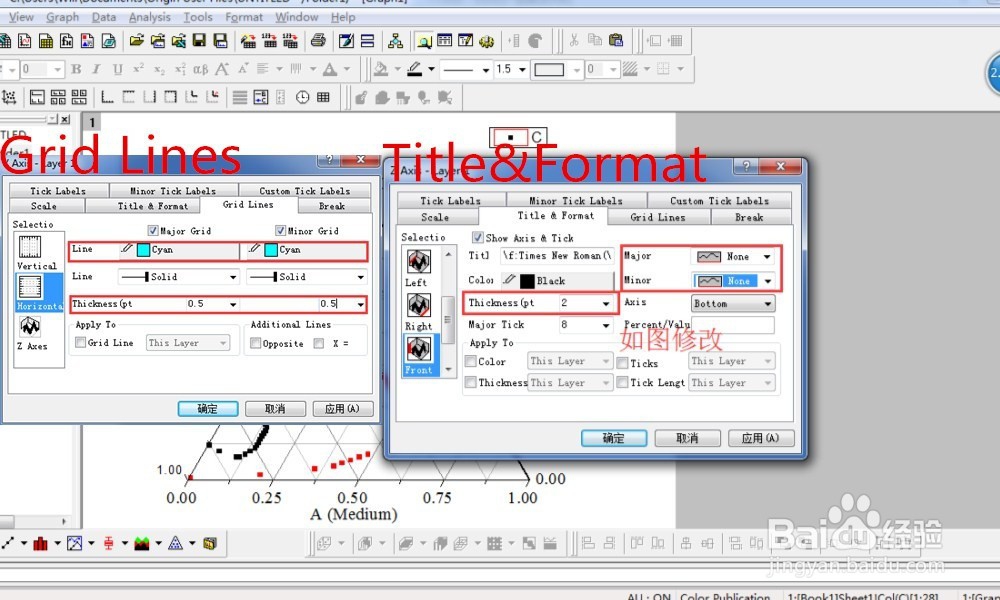

最后在图中修改图线颜色和线形，双击孝捧Z轴线，可以打开“Z Axis-Layer 1,选择”TitleFormat“将Thickness改为2pt，Major与minor改为None。著级再打开“Grid Lines”修改Major Grid与Minor Grid的颜色与线框。对XY轴如是操作。

6/6

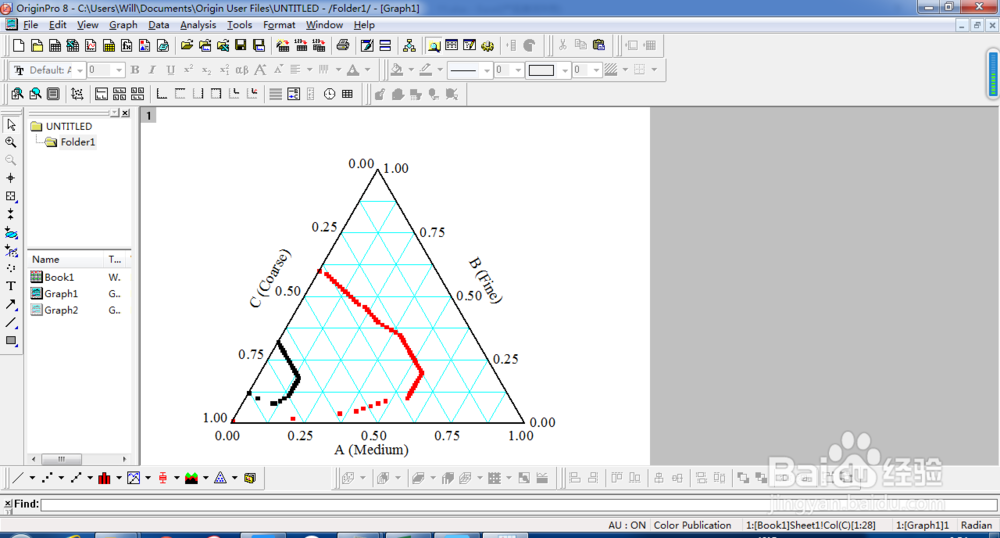

最终得到如图所示的三角图

史密斯圆图1/5

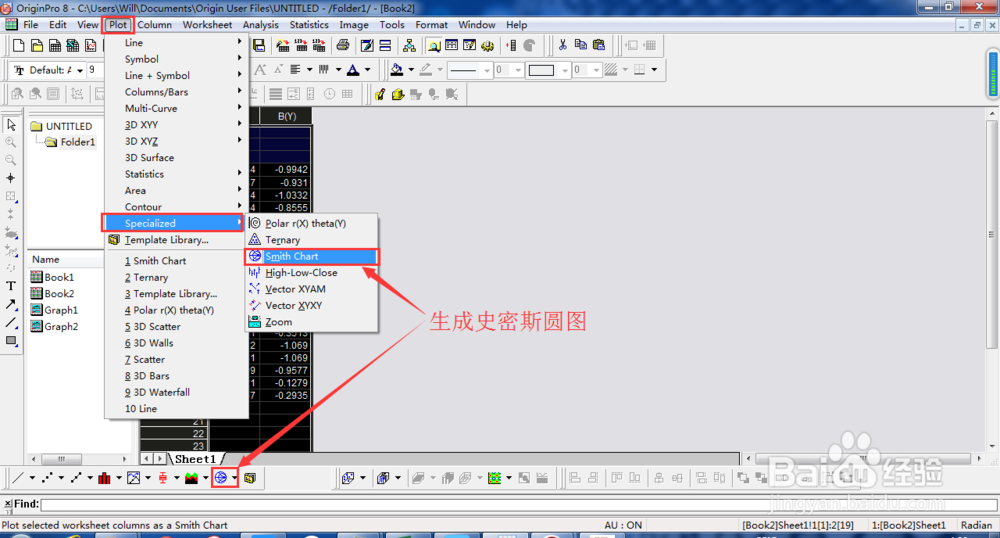

Origin对史密斯圆图的数据要求为，应有至少一个Y列，如果工作表有X列，则有该X列提供Y值，否则工作表提供默认X值。如图选中工作表的数据，执行菜单命令Plot-Specialized-Smith Chart，或者单击2D绘图工具栏的按钮。

2/5

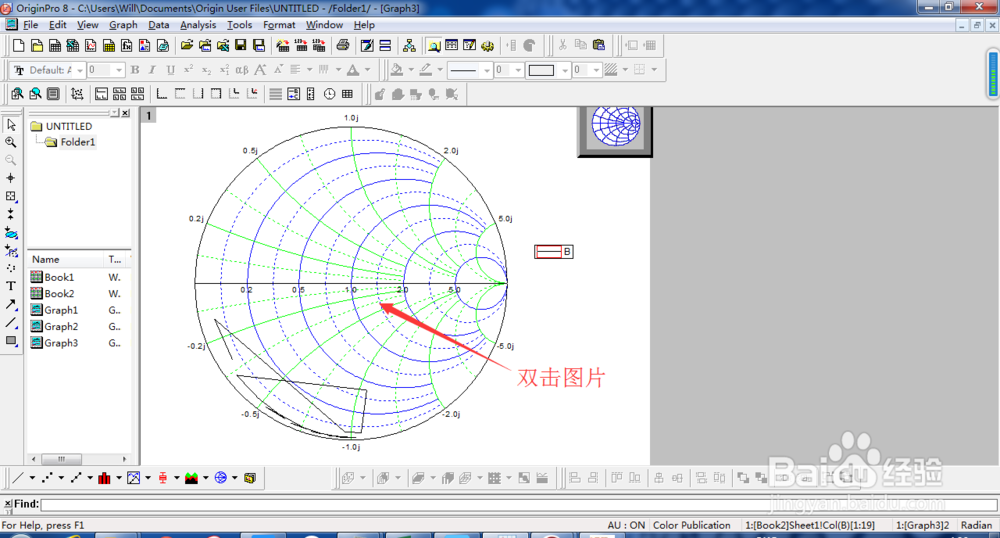

绘制的图形如图所示。

3/5

用鼠标双击数据线，打开”Plot Details“对话框，将Plot Style选项卡中将线图改为散点图，在“Symbol”标签中选择“Sphere”，再修改散点颜色。

4/5

双击图中圆圈，打开“Y Axis”对话框，将数据后缀删除。

5/5

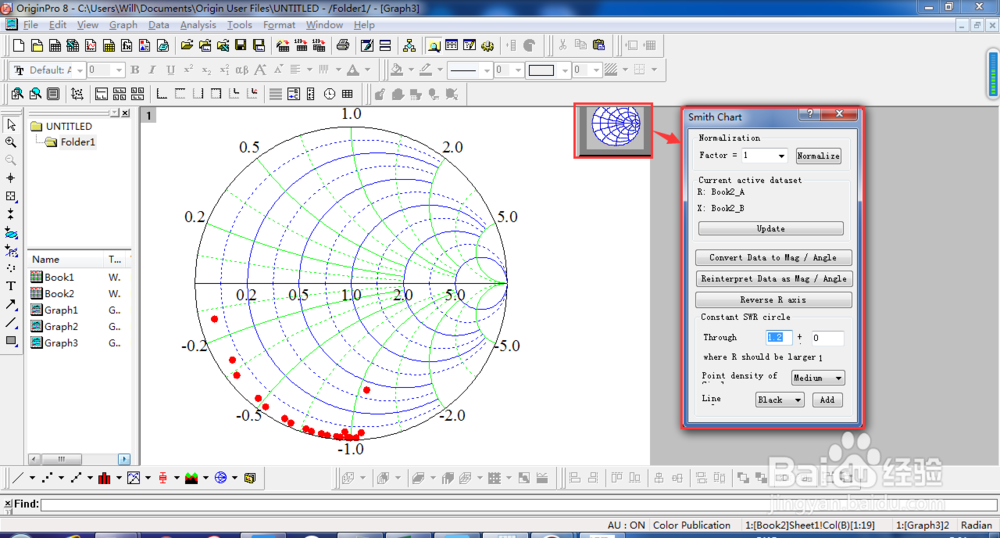

最终得到如图所示的史密斯圆图。还可以单击图中右上角的图标，打开史密斯圆图工具，对该图进行设置。希望这篇经验能帮助到大家
