在SolidWorks当中绘制工程图的时候，往往因为零件单轴向过长，而把它用折断线折断，以此来节省空间。那么当画到一半发现折断位置不合适，千万不要重画，它是可以挪动的。工具/原料more电脑SolidWorks绘图软件方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
SOLIDWORKS小技巧折断线

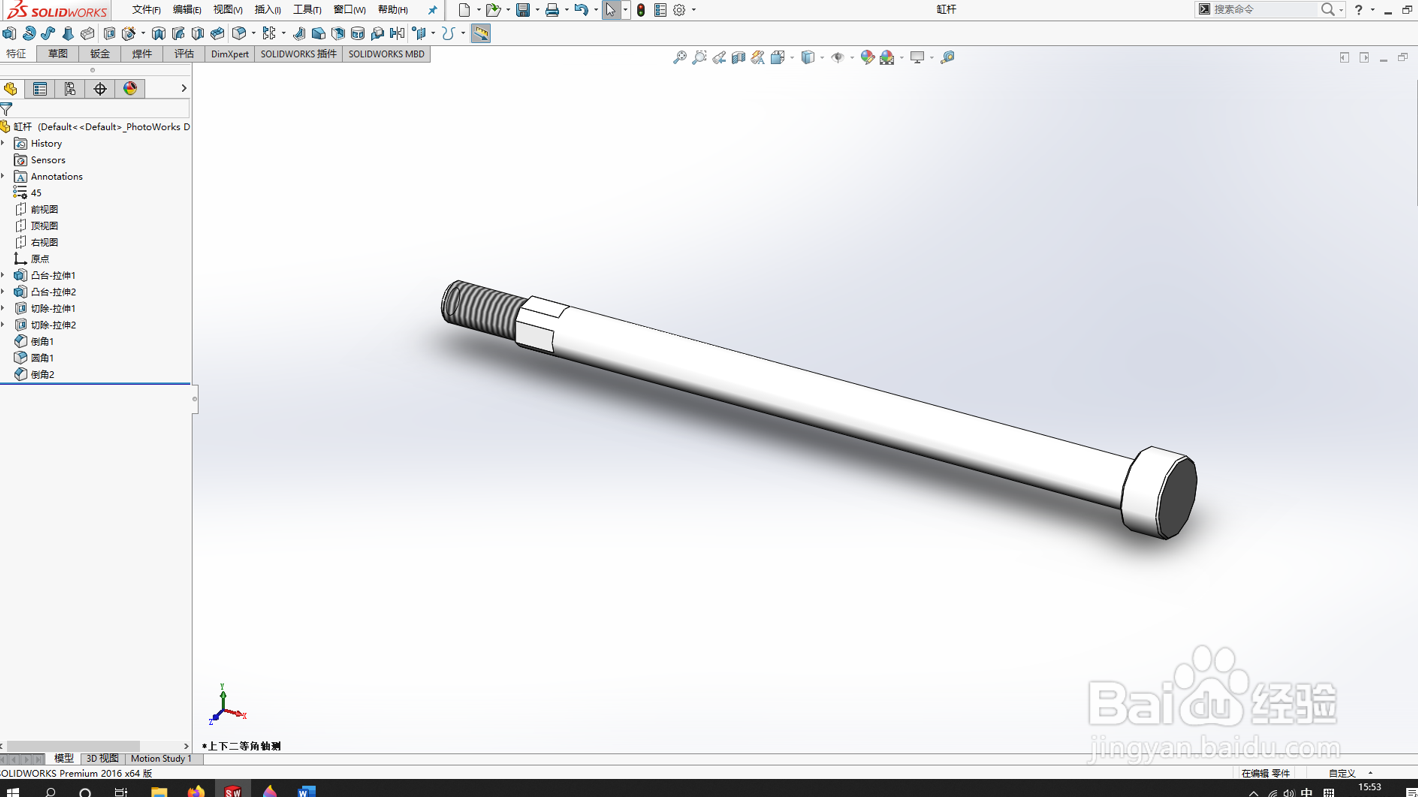

启动SolidWorks软件，绘制一个“长”零件。

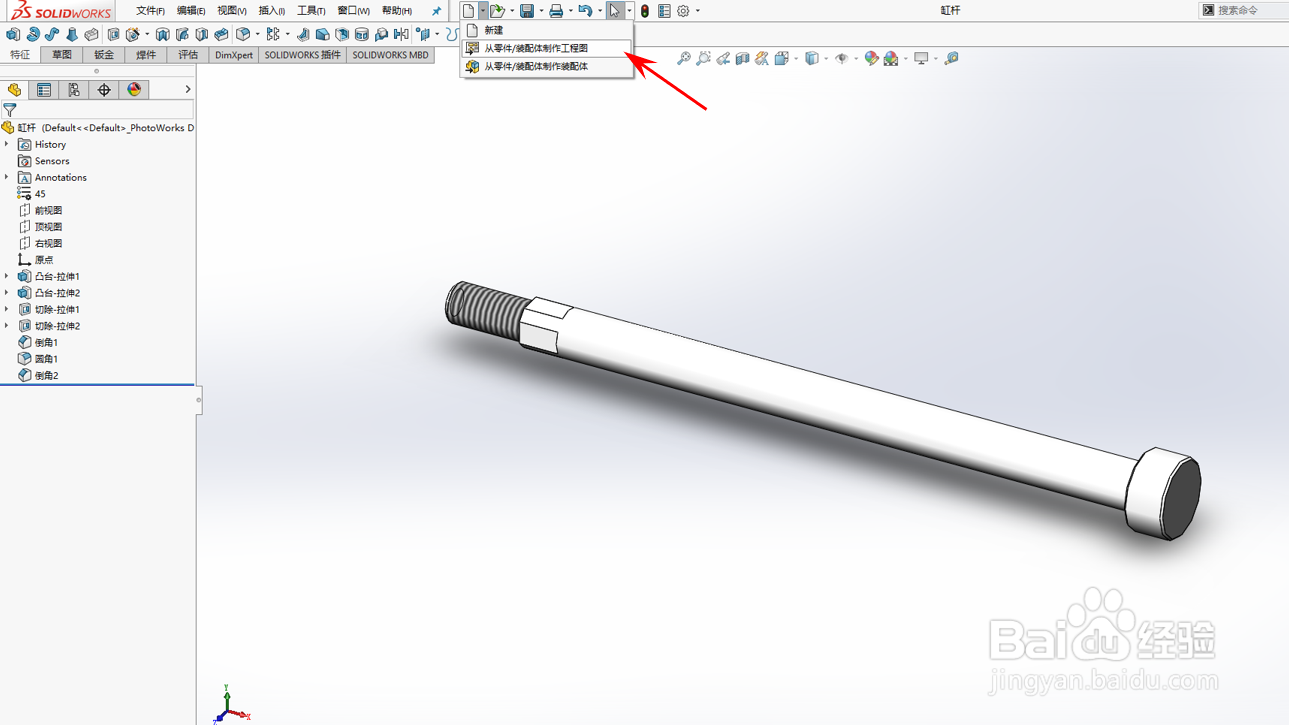

2/5由该零件生成工程图。

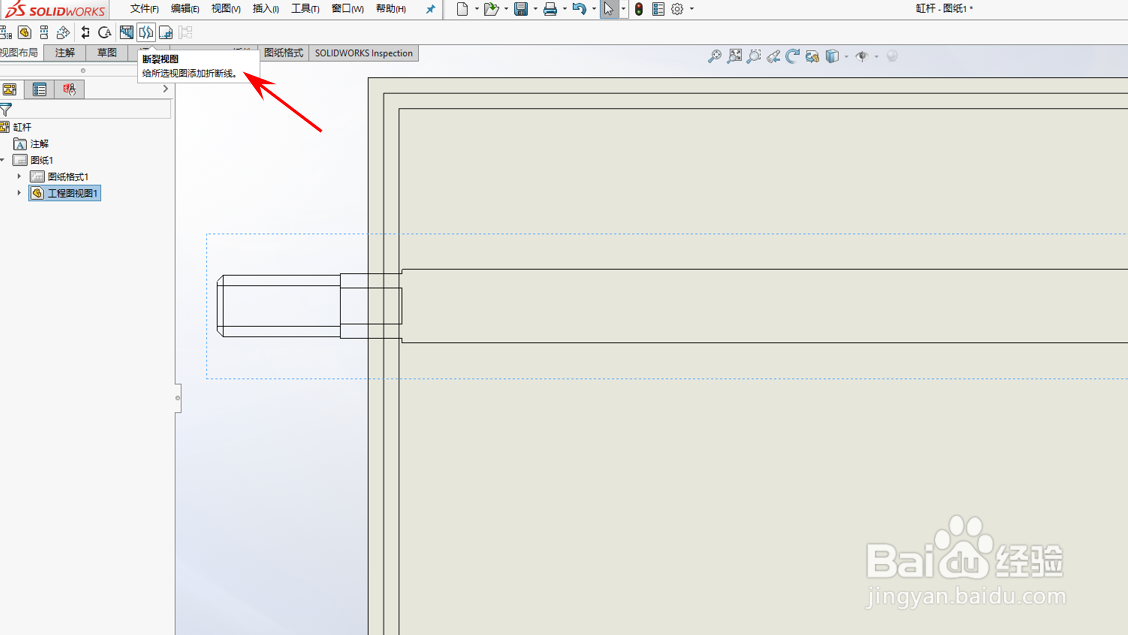

3/5使用“断裂视图”命令，为该视图添加折断线。

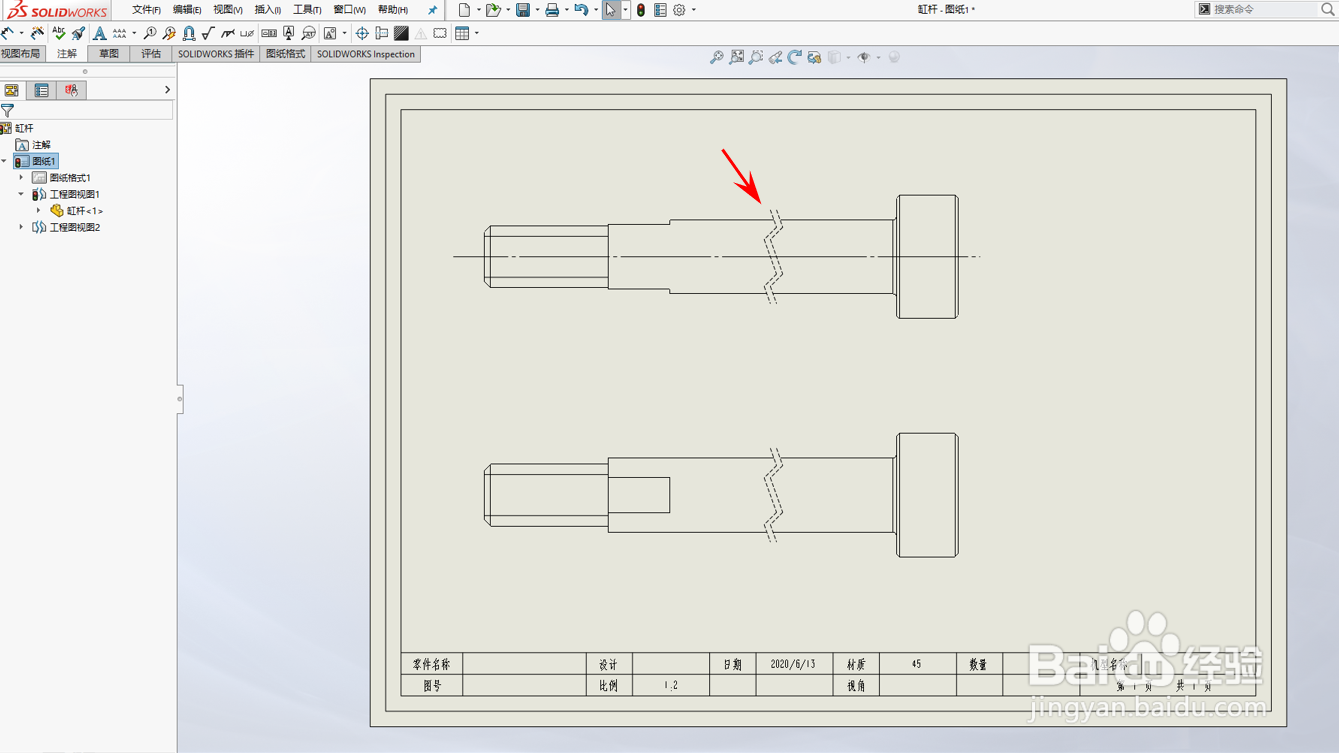

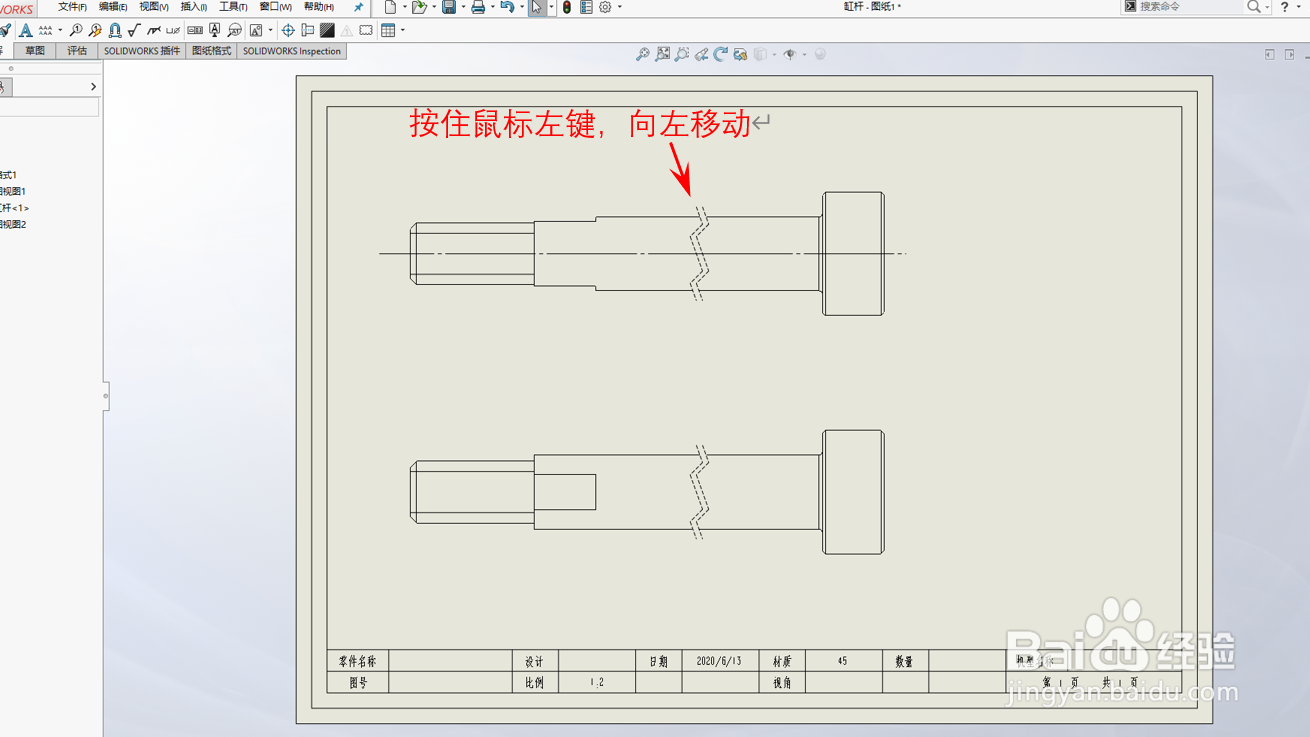

4/5这时将光标放在需要挪动的折断线上，折断线高亮变色（有的版本没有反应，不用管他），按住鼠标左键挪动即可。

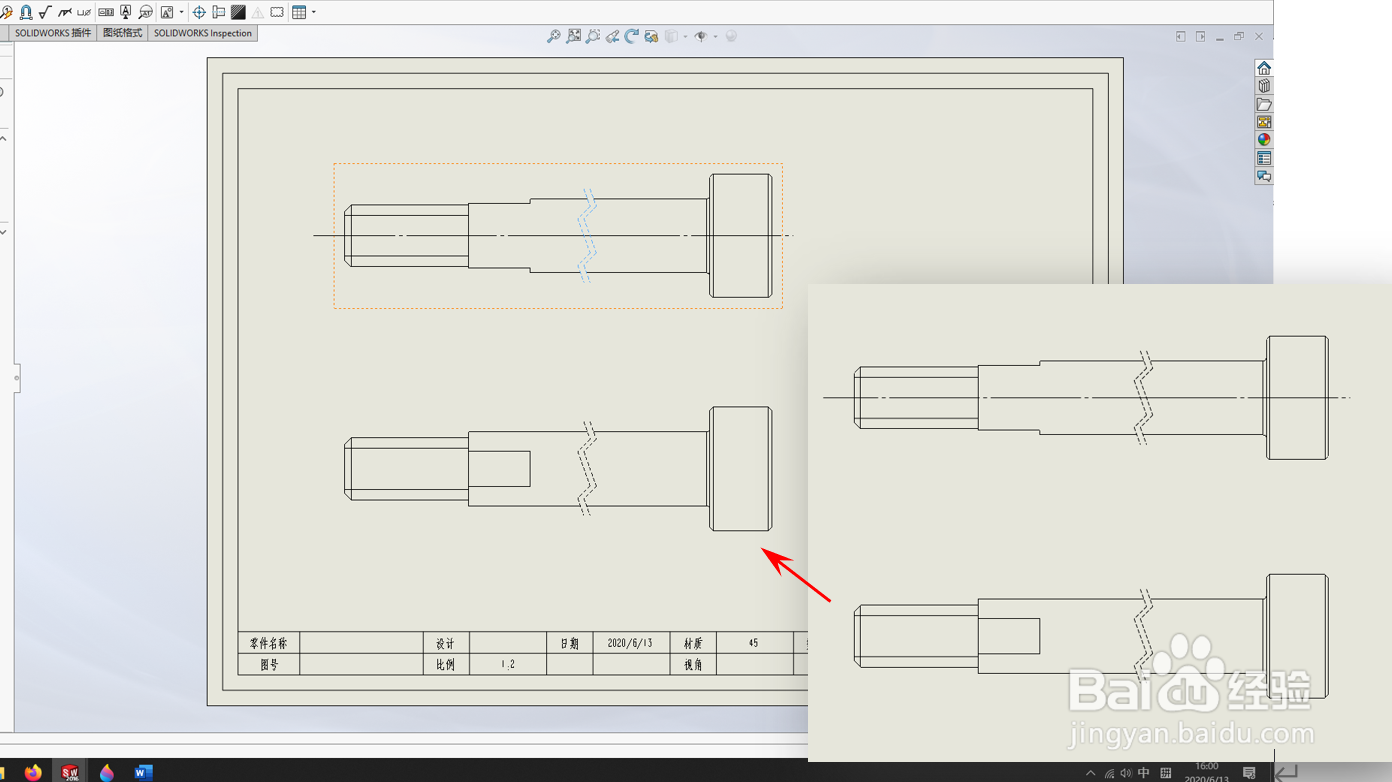

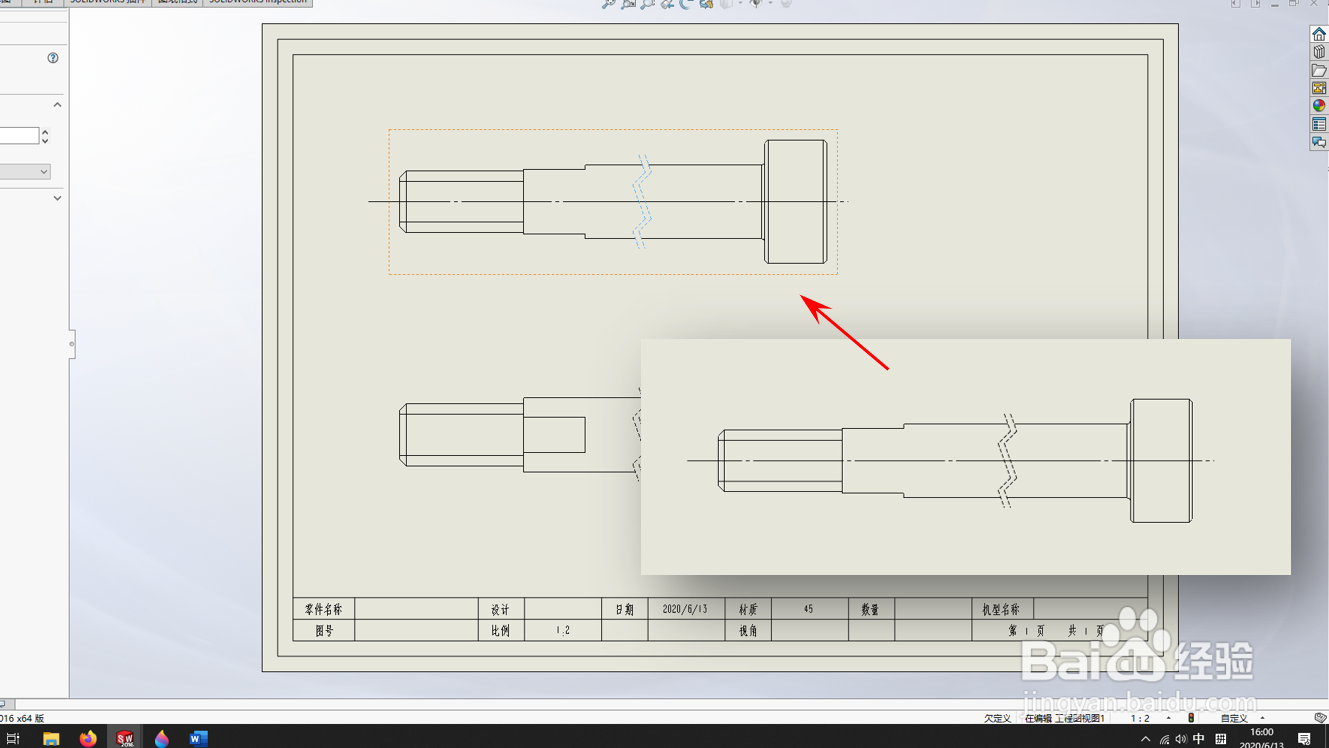

5/5若有联动视图，那么修改父视图的折断位置，子视图也会跟着修改。
