打开CAD，打开如图所示文件。CAD的引线标注的比例和设置是使用标注样式中的比例和设置，所以在使用引线标注之后需要先设置好标注样式。

快捷键D+回车，打开标注样式管理器，选中需要设置的标注样式，点修改，在“调整”里面设置好全局比例，在“符号和箭头”里面，引线选项中选择好需要的箭头样式，本例先选择箭头，箭头大小设置为1，设置好确定，关闭。

快捷键LE+回车，在命令行中输入S+回车，打开引线设置对话框，注释类型选择：多行文本，其它可以选择默认选项，引线和箭头选项中，箭头形状使用默认箭头形状，附着选项是确定文字的位置，在这里我们勾选“最后一行加下划线”，设置好点确定。

鼠标先指定第一个引线点，这时我们可以在极轴追踪（F10）中设置极轴的增量角度是45，这样指定第二个点时就可以保持45度角度引出，然后第三个点水平引出。

鼠标依次单击确认好3个点后，命令行会提示文字宽度，不需要设置，直接回车，命令行提示输入注释文字的第一行，不需要输入，再次按回车，此时光标会出现，同时出现的还有多行文字的文字格式对话框。（简单的说，就是当命令行提示文字宽度，连续按两次回车，就会出文字格式对话框）

在文字格式中选择“仿宋”，其后输入文字，输入结束后按“确定”按钮退出。完成引线标注。

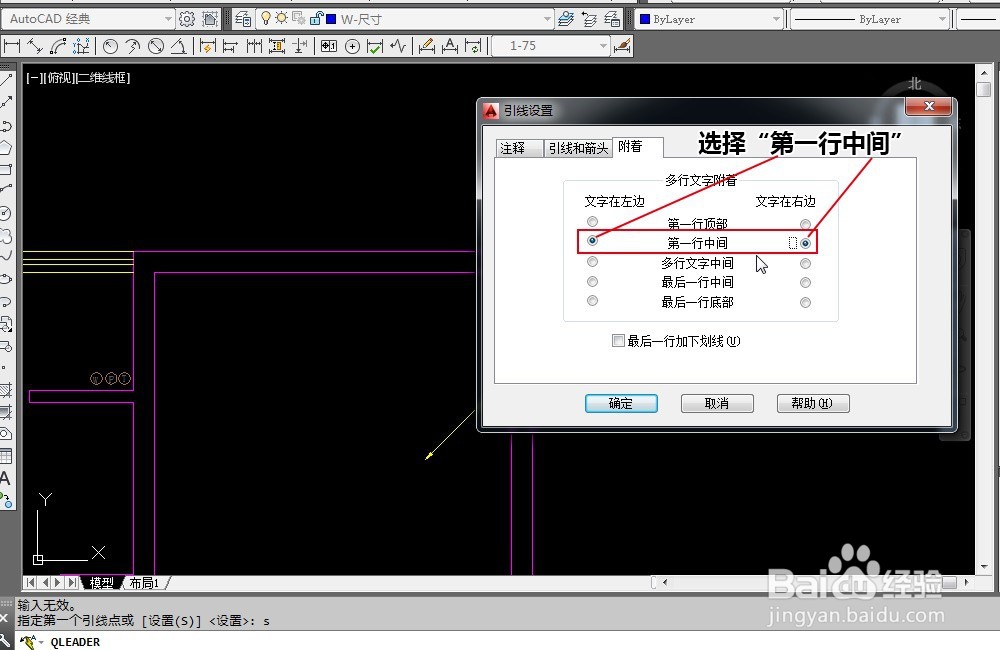

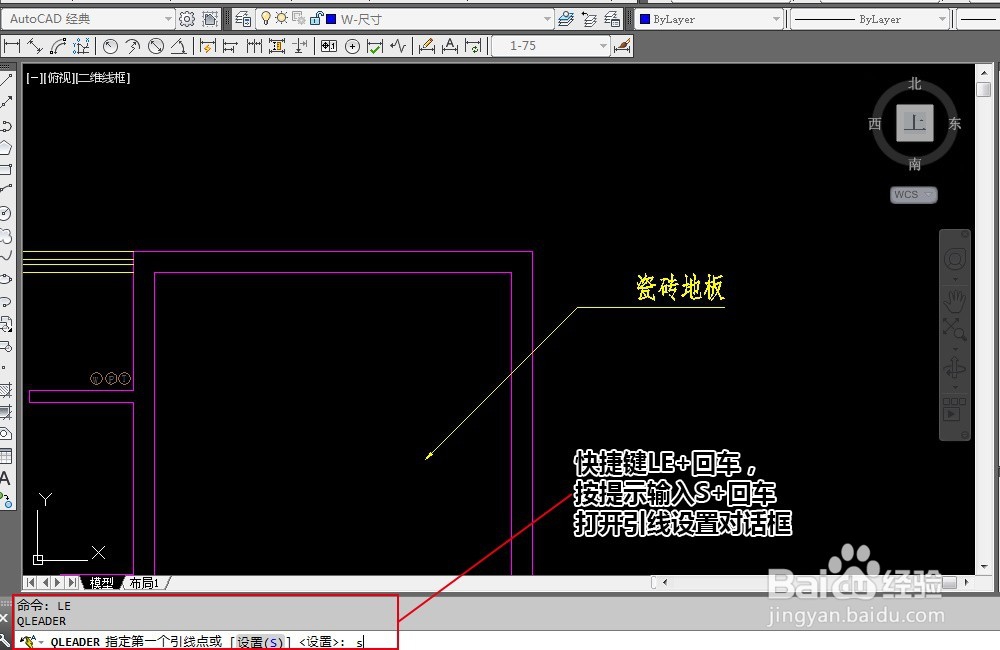

快捷键LE+回车，按提示输入S+回车，打开引线设置对话框，注释类型选择：多行文本，其它可以选择默认选项，引线和箭头选项中，箭头形状选择“点”，附着选项是确定文字的位置，选择“第一行中间”。

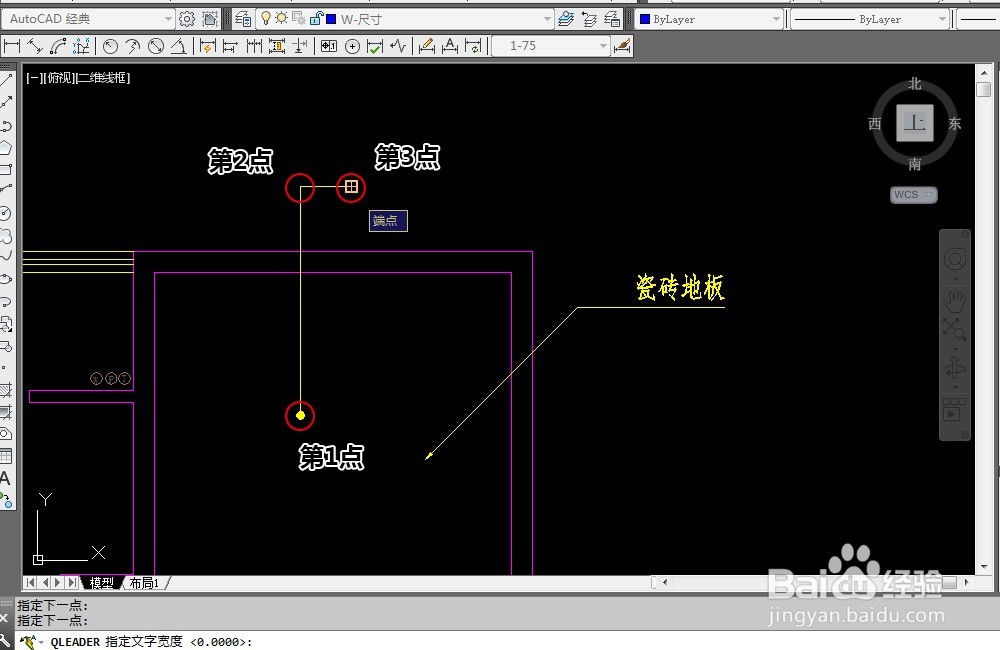

鼠标先指定第一个引线点，开正交（F8），垂直向上指定第二个点，然后水平往右指定第三个点。

鼠标依次单击确认好3个点后，命令行会提示文字宽度，不需要设置，直接回车，命令行提示输入注释文字的第一行，不需要输入，再次按回车，此时光标会出现，同时出现的还有多行文字的文字格式对话框。（简单的说，就是当命令行提示文字宽度，连续按两次回车，就会出文字格式对话框）

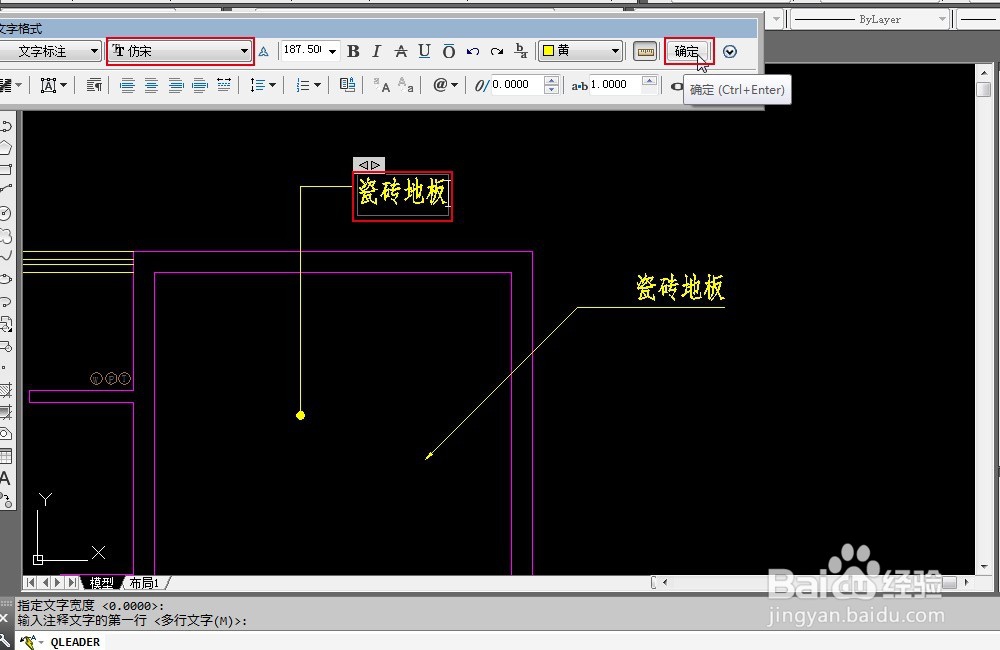

在文字格式中选择“仿宋”，其后输入文字，输入结束后按“确定”按钮退出。完成引线标注。

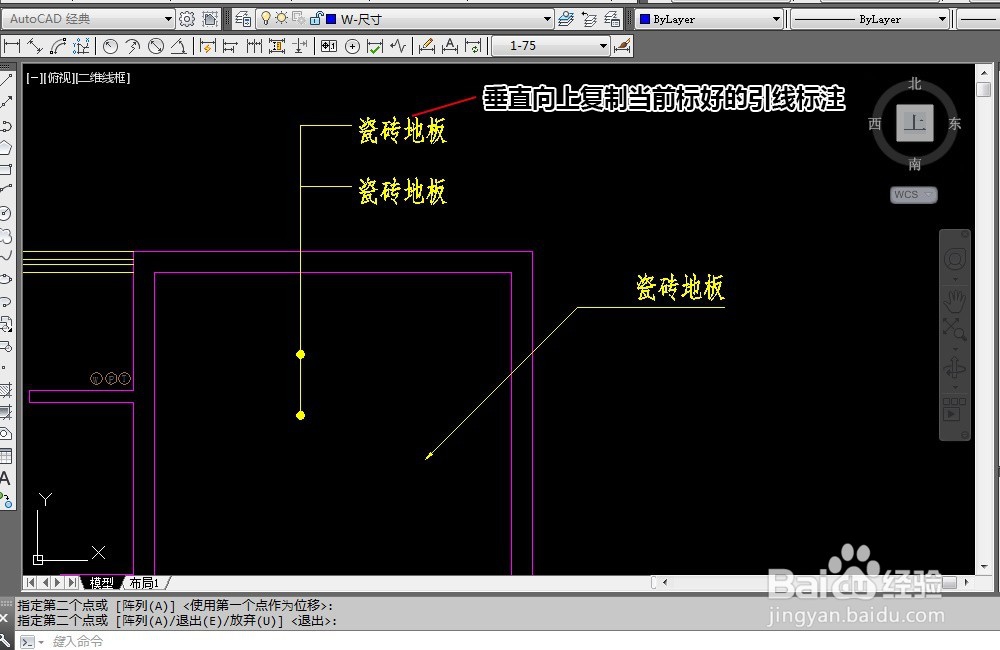

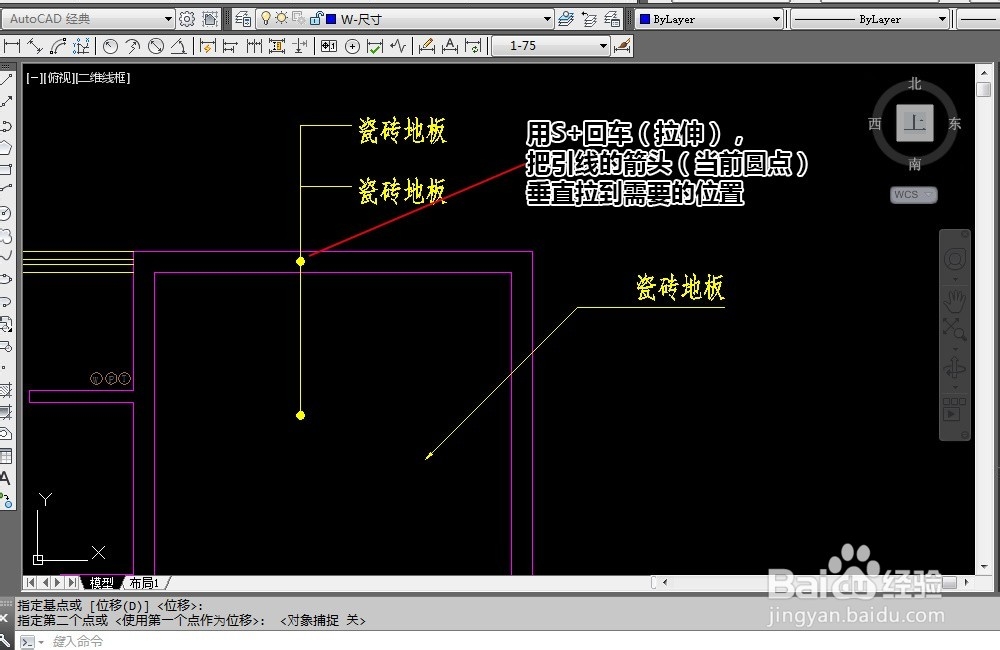

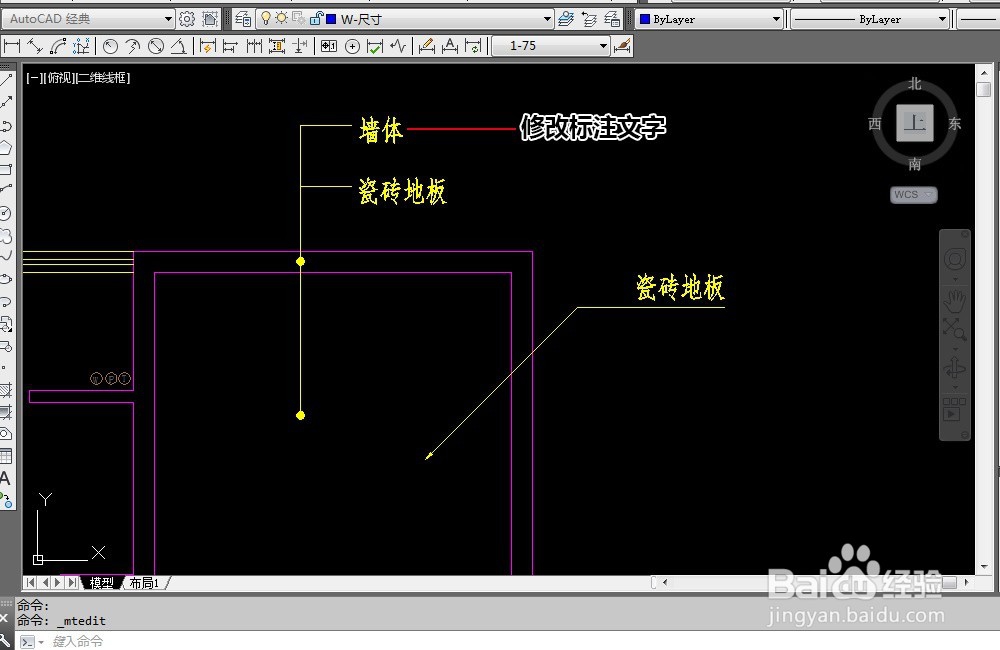

垂直向上复制当前标好的引线标注，用S+回车（拉伸），把引线的箭头（当前圆点）垂直拉到需要的位置，然后再修改标注文字，完成标注。
