CAD作为一款平面绘图软件，被广泛运用于建筑及工业设计领域，那么在CAD中怎么画斜度和锥度呢，一起跟着小编来看看吧。工具/原料more演示软件：AutoCAD 2016 - 简体中文 介绍1/1分步阅读

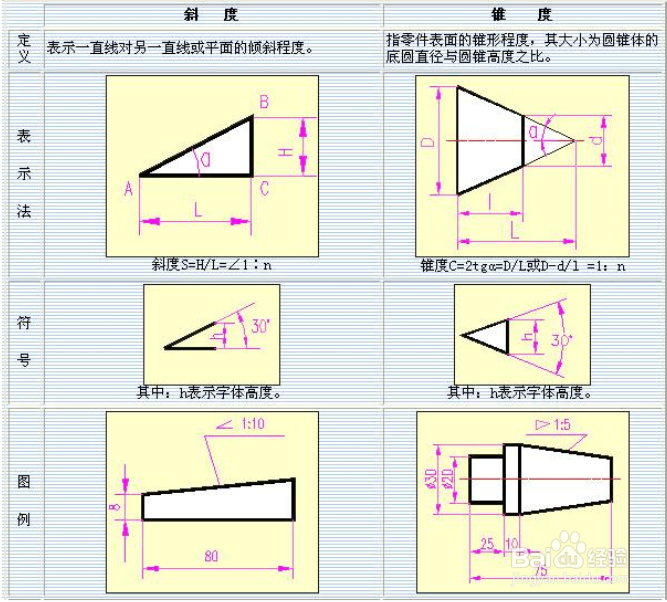

斜率：表示一直线对另一直线或平面的倾斜长度

锥度：是指表面的锥形程度，其大小为圆锥体的底圆直径与圆锥高度之比。

方法/步骤1（斜度）1/4

打开电脑中的CAD软件，进入操作界面。

2/4

先绘制斜度∠1:10，按照数值，点击左上方工具栏默认图标中的直线工具，绘制长度为10，高度为1首尾相连的直线。

3/4

选中两条直线，按快捷键sc，回车键确认，选择左侧点为基点，输入缩放比例因子（例如：8，就是放大8倍，具体放大多少按实际要求），回车键确定。

4/4

连接好斜边，在两边下方均绘制长度为8的直线，连接后，删除中间的直线，上述图例斜度∠1:10就画好啦。如图所示

方法/步骤2（锥度）1/3

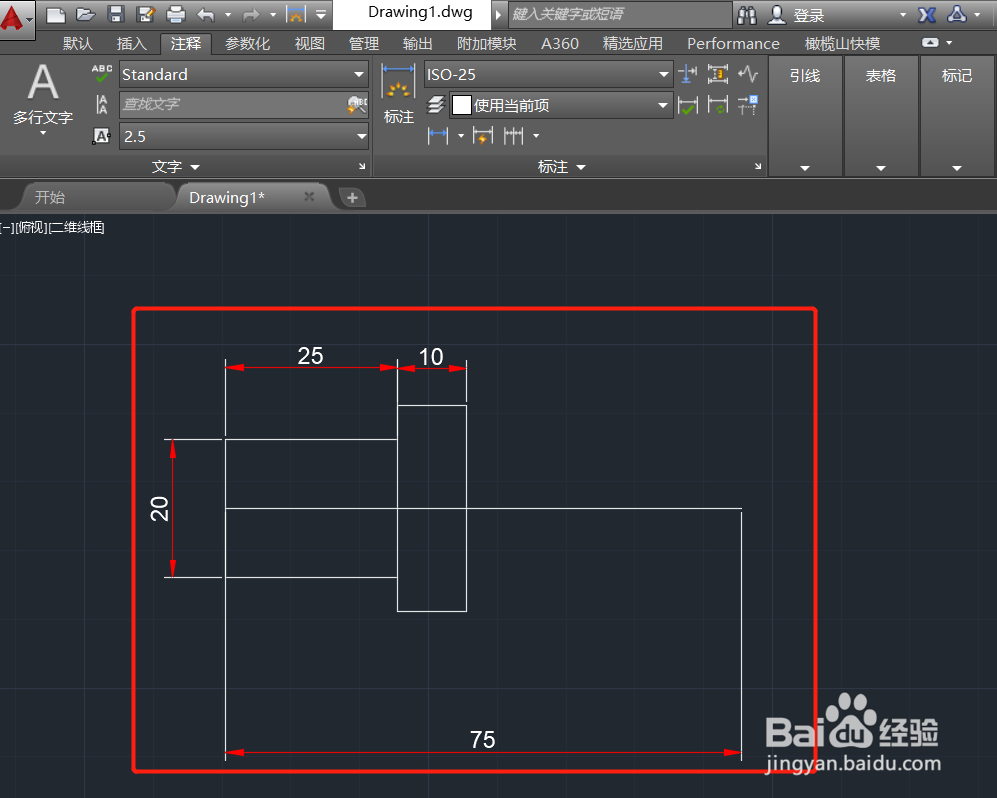

再绘制锥度：1：5的图例。先绘制左侧轴径，按介绍中的图例，尺寸进行绘制。如图所示

2/3

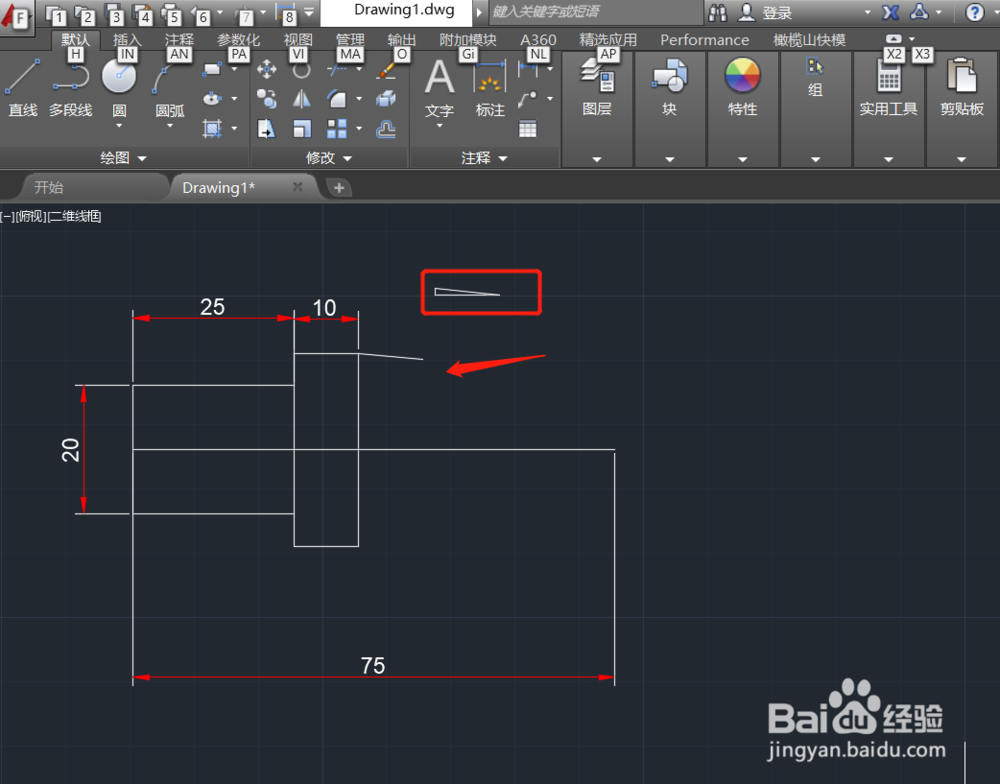

按照刚才绘制斜度的方法绘制1：10的斜度，再将斜边复制到轴径右侧。如图所示

3/3

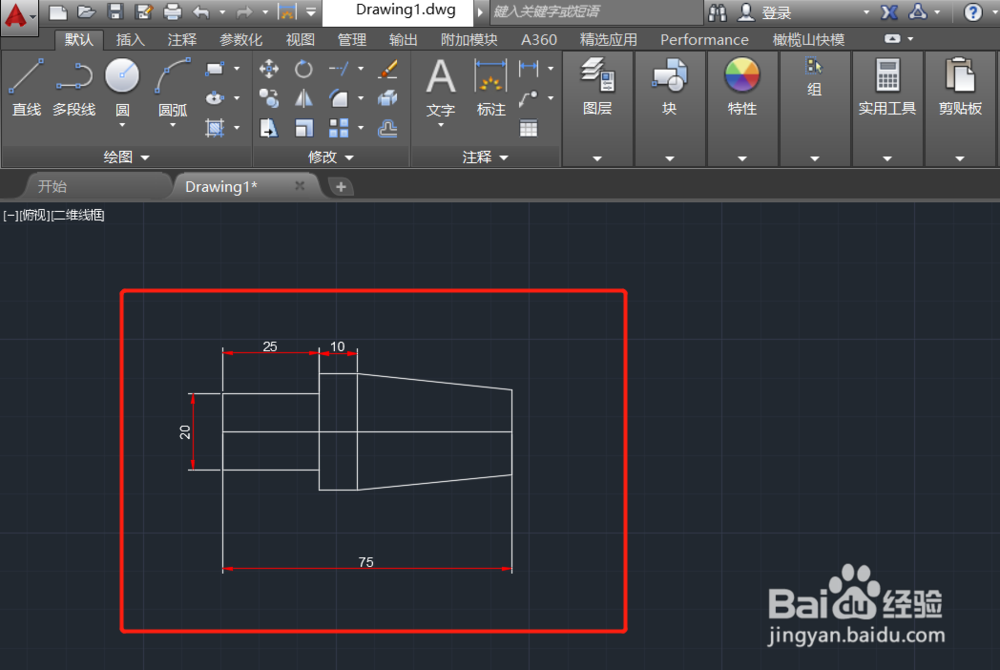

补充剩下的线段，图例中的锥度1：5就就绘制完成啦。

总结1/1

斜度1：10

1、打开电脑中的CAD软件，进入操作界面。

2、先绘制斜度∠1:10，按照数值，点击左上方工具栏默认图标中的直线工具，绘制长度为10，高度为1首尾相连的直线。

3、选中两条直线，按快捷键sc，回车键确认，选择左侧点为基点，输入缩放比例因子（例如：8，就是放大8倍，具体放大多少按实际要求），回车键确定。

4、连接好斜边，在两边下方均绘制长度为8的直线，连接后，删除中间的直线，上述图例斜度∠1:10就画好啦。

锥度1：5

1、先绘制左侧轴径，按介绍中的图例，尺寸进行绘制。

2、按照刚才绘制斜度的方法绘制1：10的斜度，再将斜边复制到轴径右侧。

3、补充剩下的线段，图例中的锥度1：5就就绘制完成啦。

注意事项

Tips：针对其他斜度和锥度按照该方法绘制就可以啦，如果帮助了您，请点个赞吧
