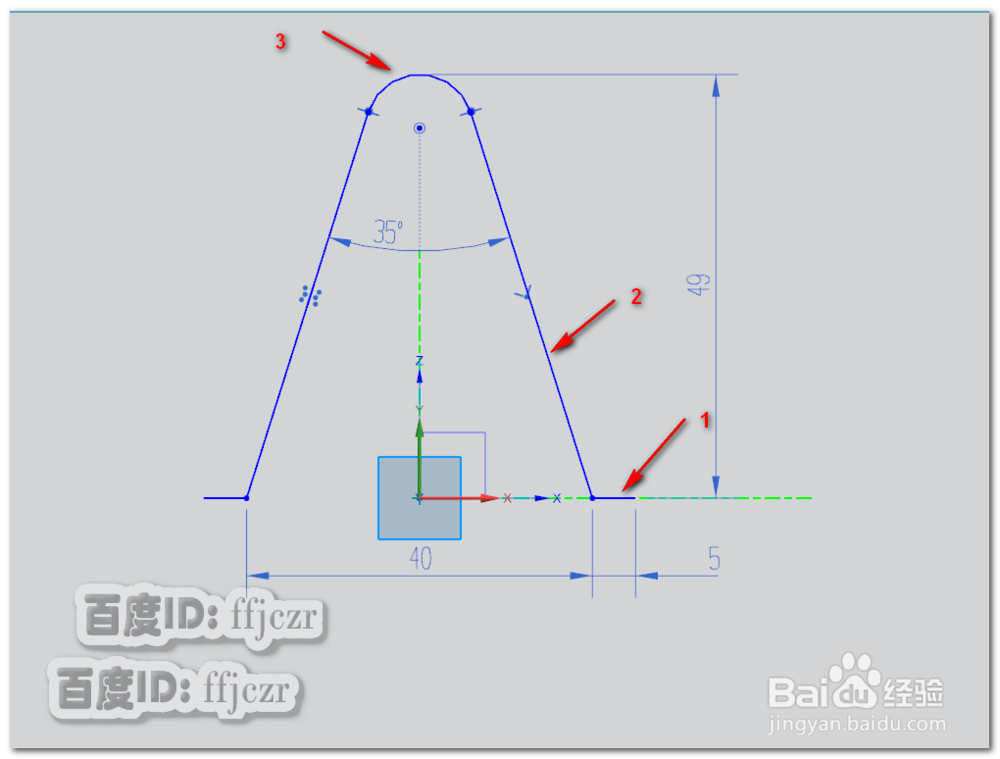

新建一个模型文件，在钣金模式中选用轮廓弯边命令，以ZX面为草绘平面；在草绘中用轮廓线在第一象限中绘出线1和线2，线1在X轴上长为5，左边端点距离Y轴20；线2的一端点与线1的左端点重合，与轴成角17.5度。将线1线2以Y轴为中心线，镜像到第二象限。用相切圆弧将线2的上端点连接，圆弧中心点到X轴的距离为49.

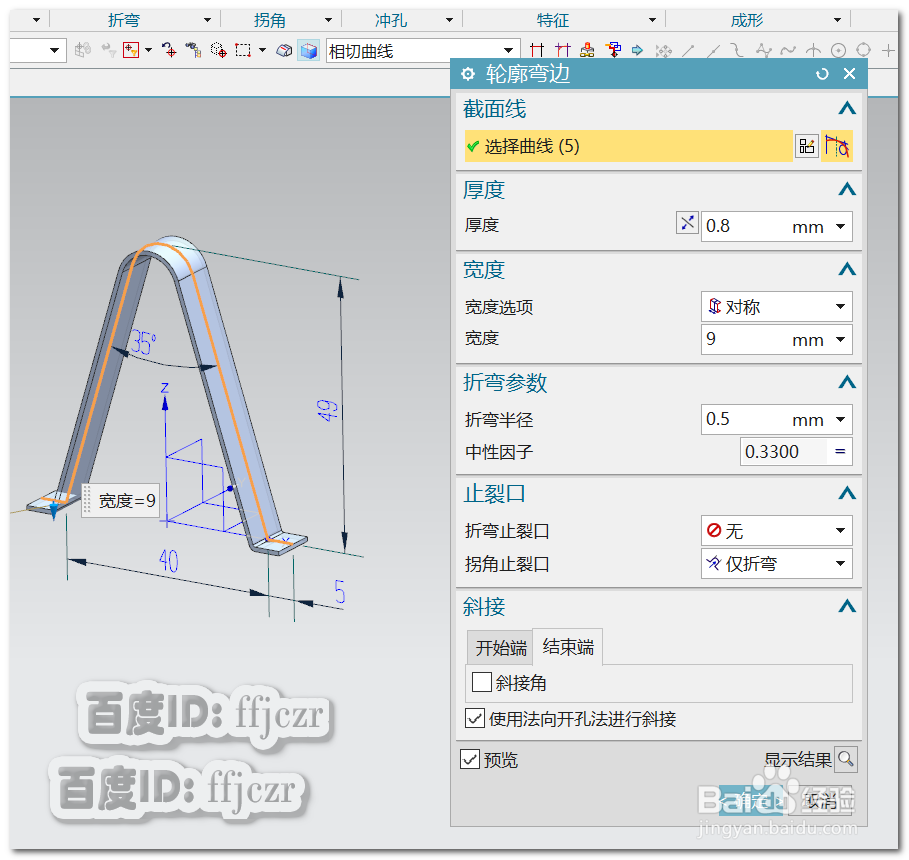

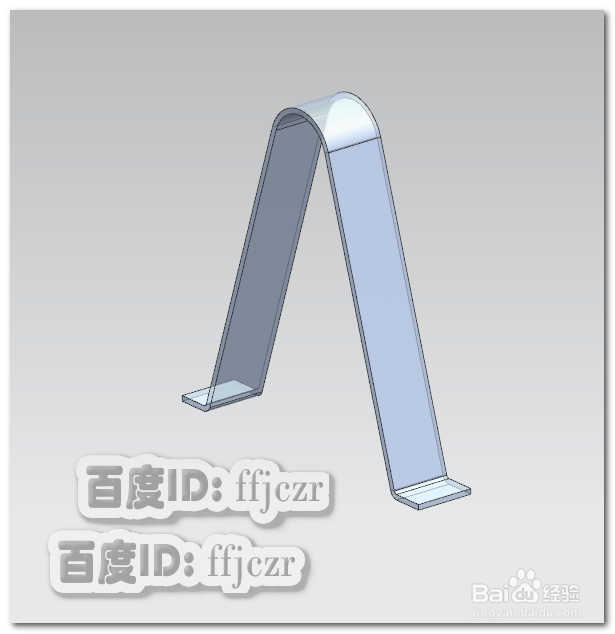

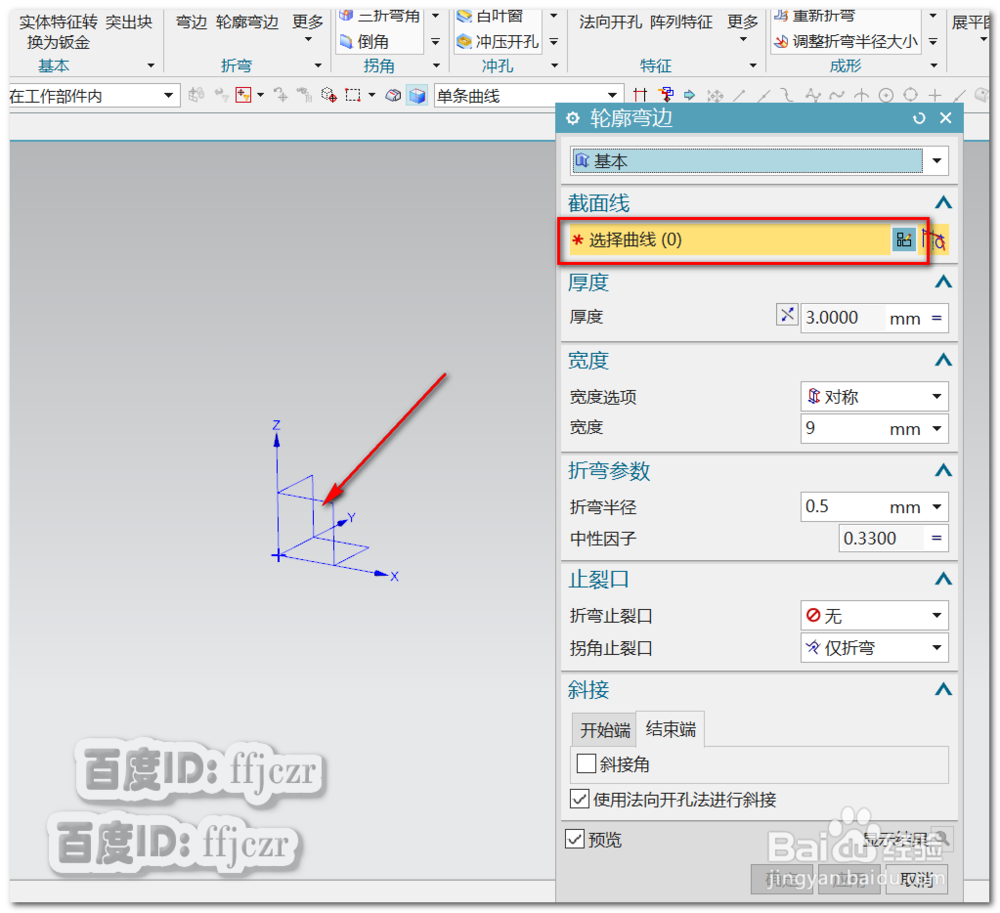

回到轮廓弯边对话框，将厚度设定为0.8，宽度选项为对称，宽度为9，折弯半径为0.5.其它参数默认。确定后即可得到蒸盘的支撑脚。

将二个组件装配起来

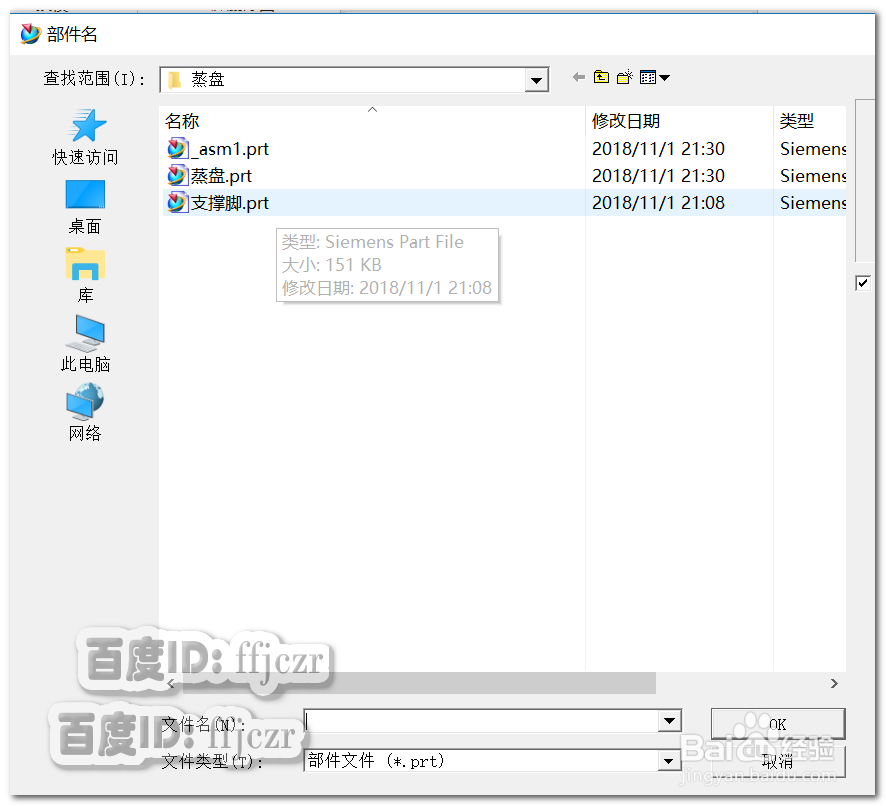

新建一个装配文件，点开添加新组件，将二个组件添加到装配文件中。

装配中，将蒸盘主体设定为固定，将支撑脚约束到蒸盘上。

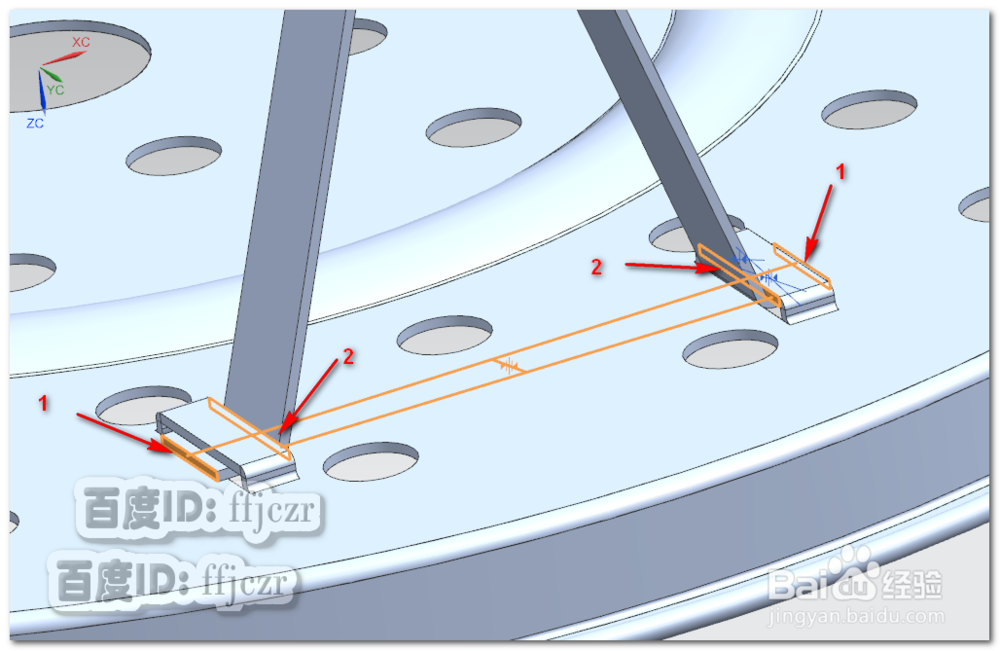

选用中心2对2约束，如图所示的选择支撑脚的左右两端面1，与蒸盘的冲压槽两端面2进行中心约束。

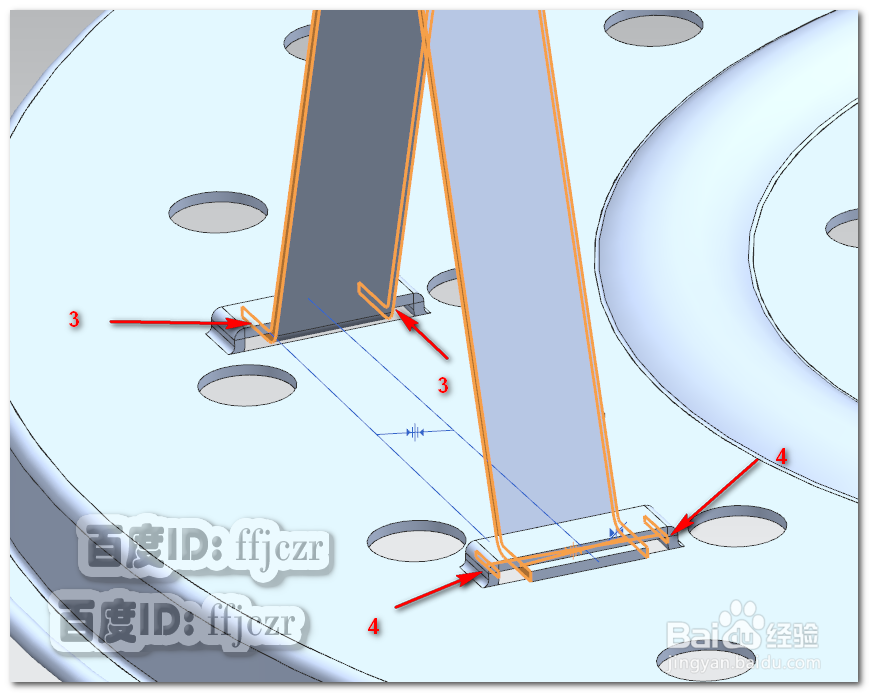

选用中心2对2约束，如图所示的选择支撑脚的前后两端面3，与蒸盘的冲压槽的前后两端面4进行中心约束。

此时支撑脚与蒸盘的前后左右完成了约束。

选用接触约束，选择支撑脚的面5，与蒸盘上的面6进行接触约束（参照图示）。支撑脚与蒸即完全约束。

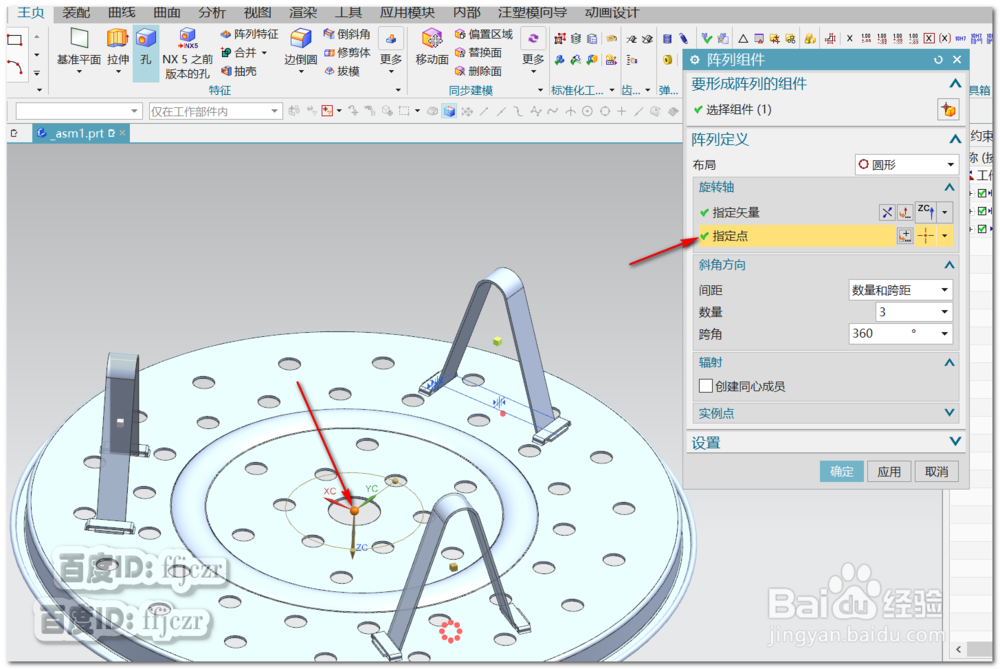

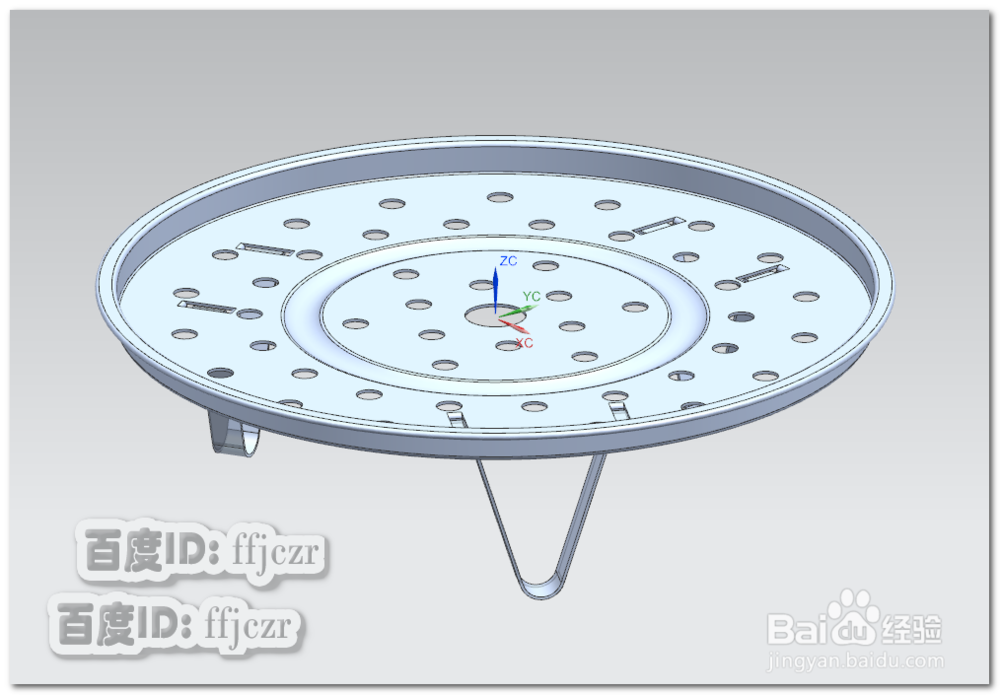

选用阵列组件命令，要阵列的组件为支撑脚，布局为圆形，矢量为Z轴，指定点为坐标原点，数量为3，跨角为360度。确定后，即可完成其它二个支撑脚的装配。整个装配体的装配也完成了。
