订阅UG通过曲线网格绘制曲面的方法
来源：网络收集 点击： 时间：2024-08-01【导读】：
今天我们来学习一下UG通过曲线网格绘制曲面的方法工具/原料more电脑UG软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

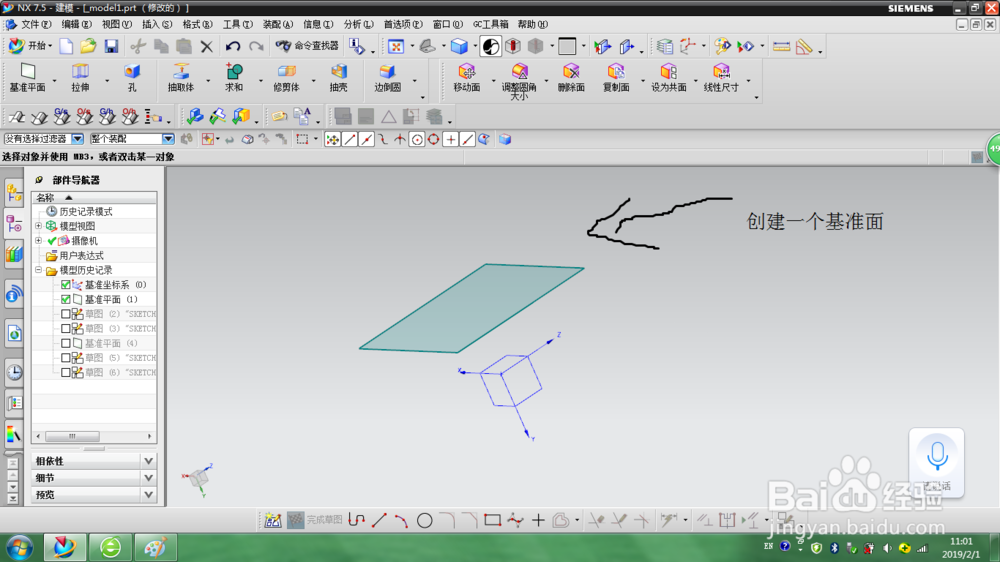

首先我们先创建一个平行于一个基准面的平面，这样首先画两条空间曲线，我们命令他们为主曲线，如图所示

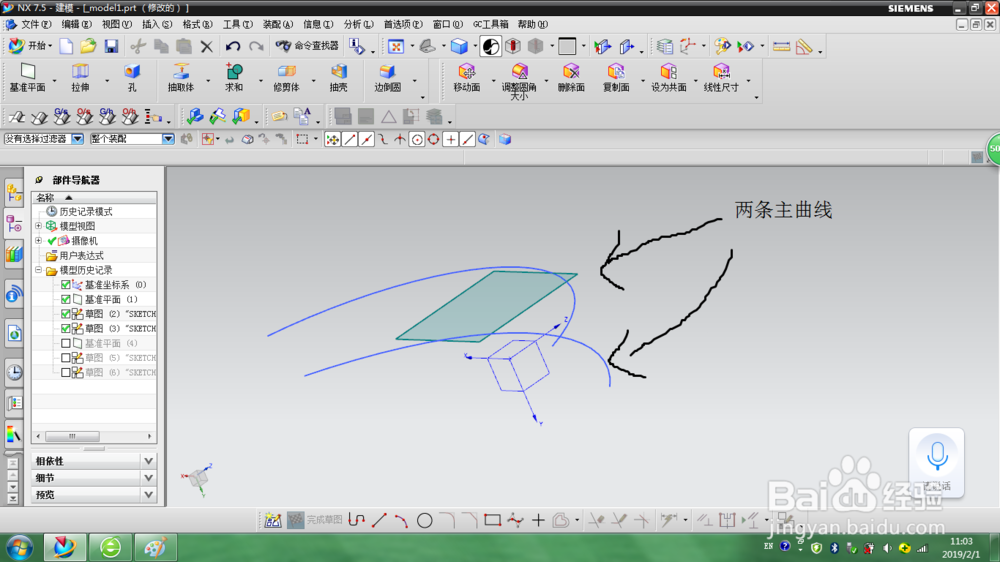

2/6然后在这两个平行的基准面上分别绘制一条曲线，如图所示，

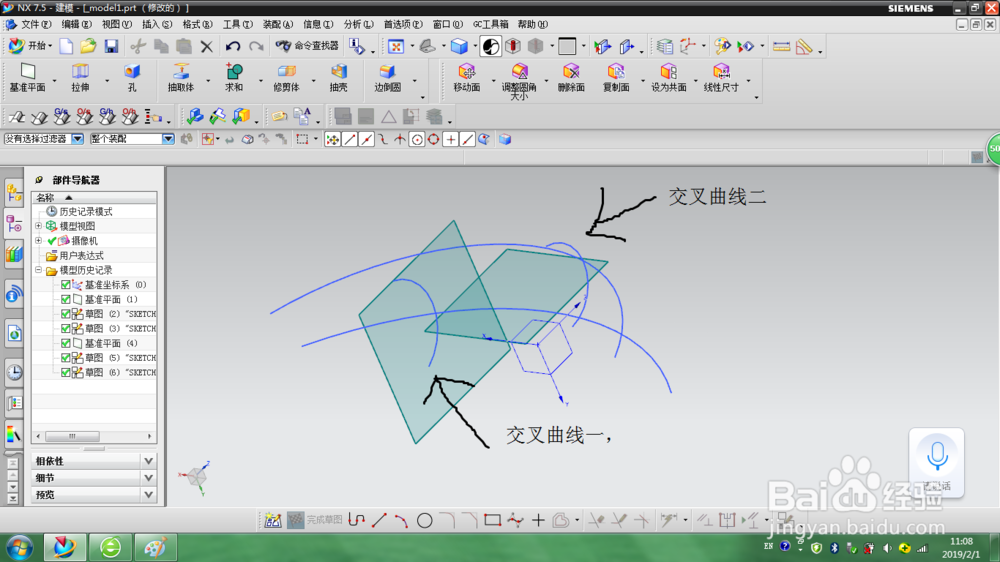

3/6然后在这两条主线的垂直方向，创建两个平行的基准面，如图所示，并且在这两个基准面上分别绘制一条交叉曲线，

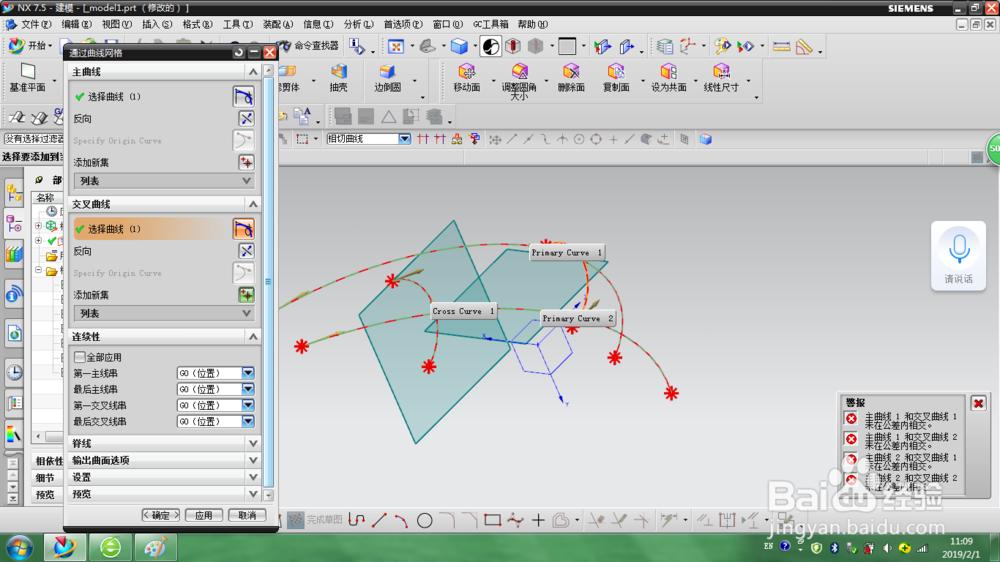

4/6然后我们打开，通过曲线网格命令，然后分别选择，主曲线两条曲线和交叉曲线两条曲线，如图所示，

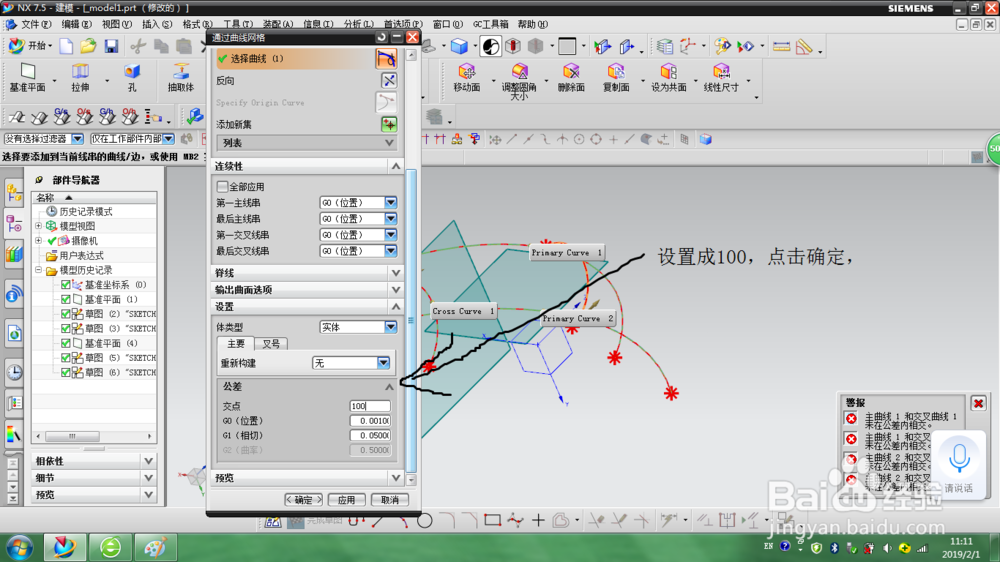

5/6上图选择主曲线，和交叉曲线后，出现好多报警，这里的主要原因是他的公差值太小，而曲线之间的距离太大，这里我们需要重新设置一下公差值，如图所示，这里假定我们设为100，

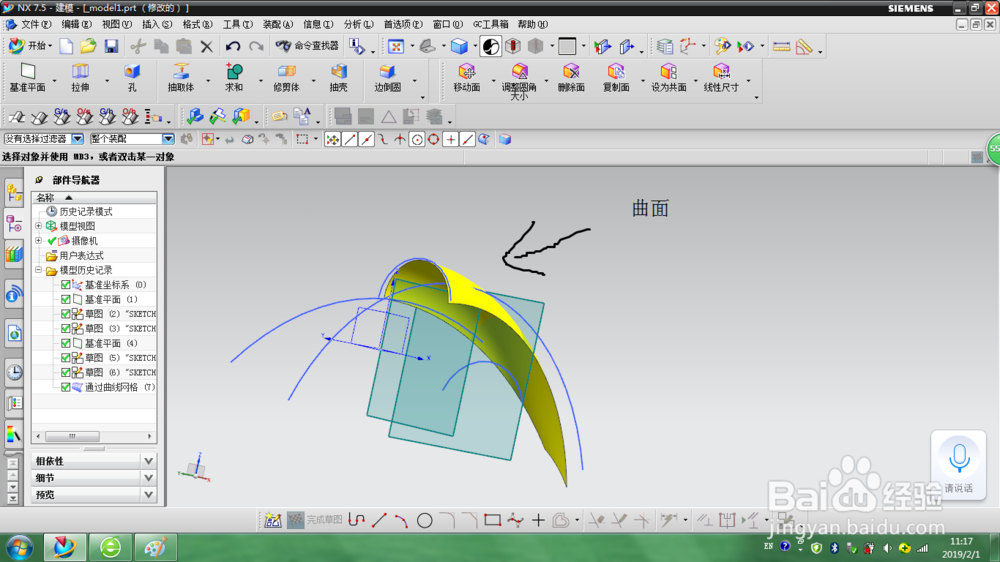

6/6点击确定后，我们发现报警已经解除，并且通过曲线网格绘制的曲面已经成功
注意事项如果有用就点赞投票吧，谢谢！
