CATIA设计中，装配图完成后会进行细化，这时候就需要对零件进行打孔。下面小编来讲解如何在零件上打孔。工具/原料moreCATIA软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

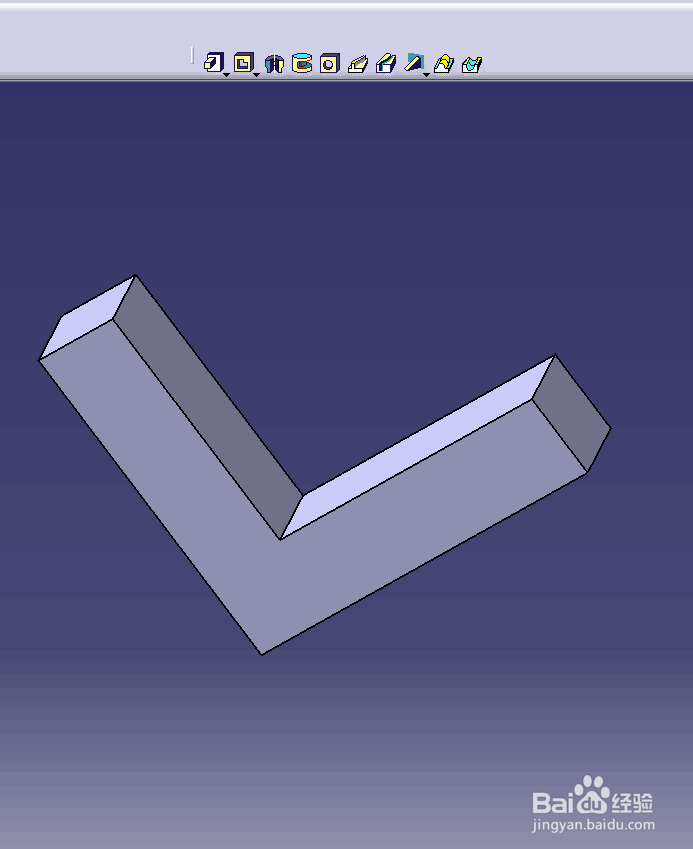

首先，装配图完成后，将需要打孔的零件在新窗口中打开（注意确认所在设计模块为零件设计模块）。

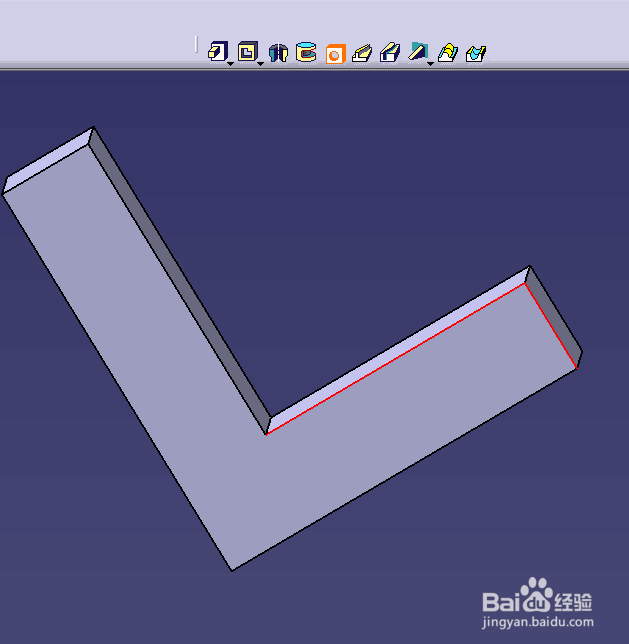

2/6鼠标左键单击选中一条边，然后按住Ctrl键选择其邻边。然后点击“基于草图的特征”中的“孔”特征。

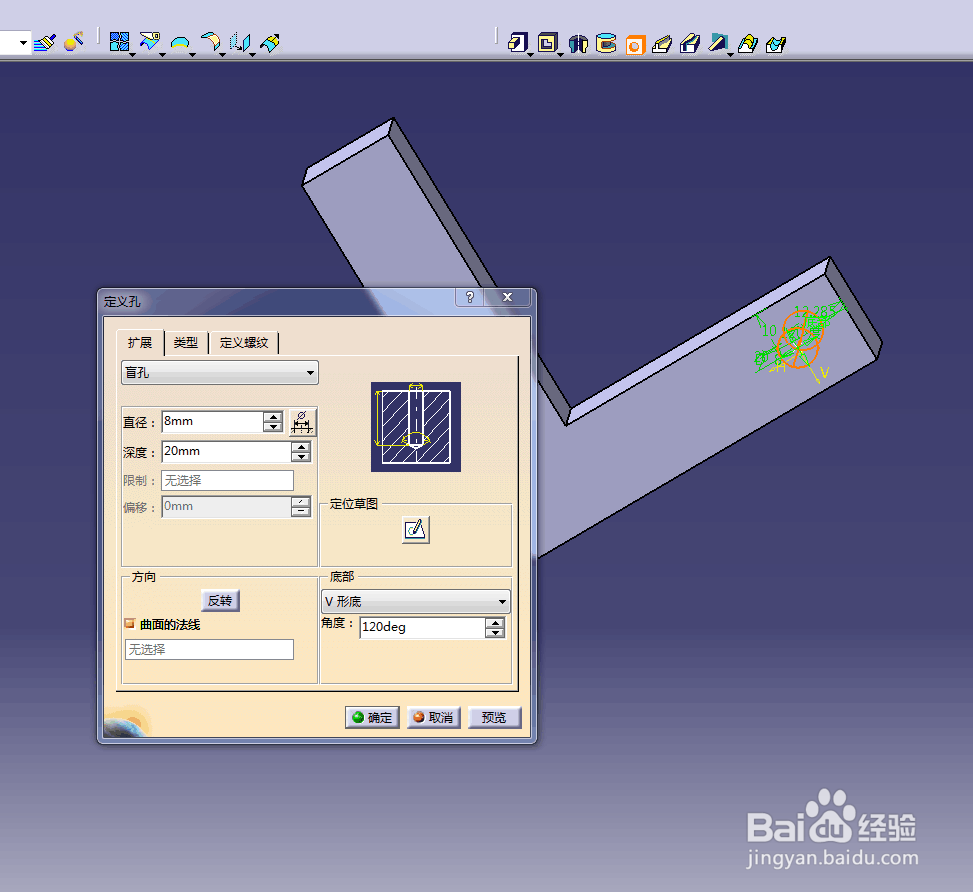

3/6点击上图选中的两条边所在的面，这时会出现“定义孔”对话框。修改面上孔的中心到两边的距离。以及对话框中的直径和深度值。

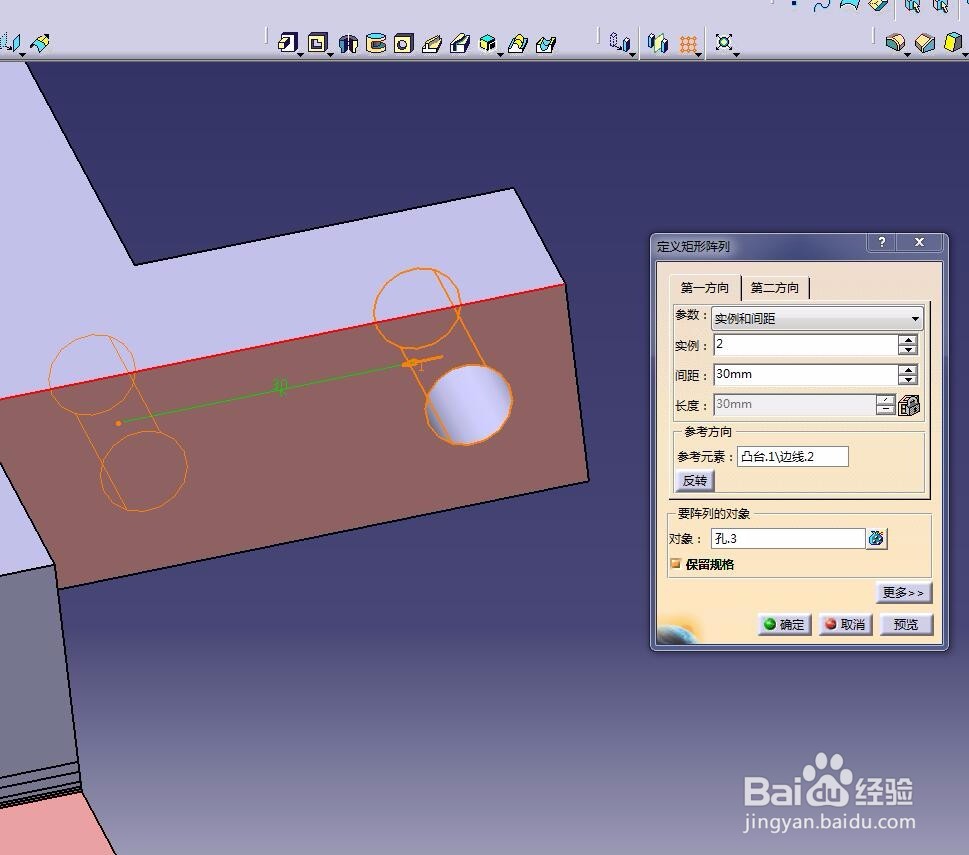

4/6点击“预览”，确认没问题后点击确定零件上就会出现一个孔了。如果是一组孔的话，就选择“变换特征”中的“矩形阵列”。在“定义矩形阵列”对话框中填入孔的个数“实例”，“间距”以及选择“参考方向”（如图所示是面上的选一条边为参考元素）。点击“确认”就打完了一组孔。

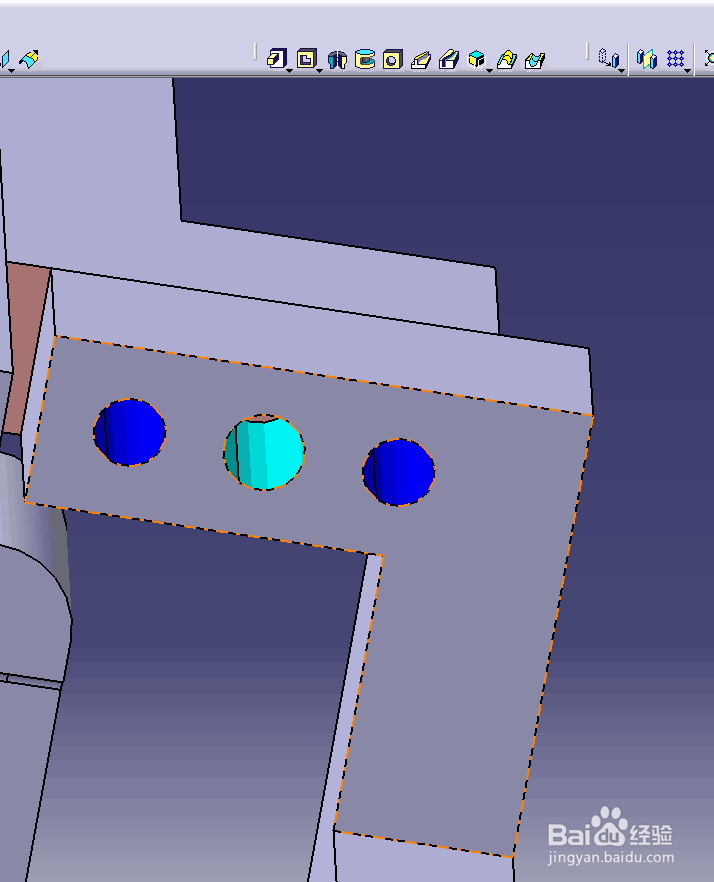

5/6打完孔后可以给孔添加颜色。比如通孔颜色为青色，销孔颜色为蓝色。

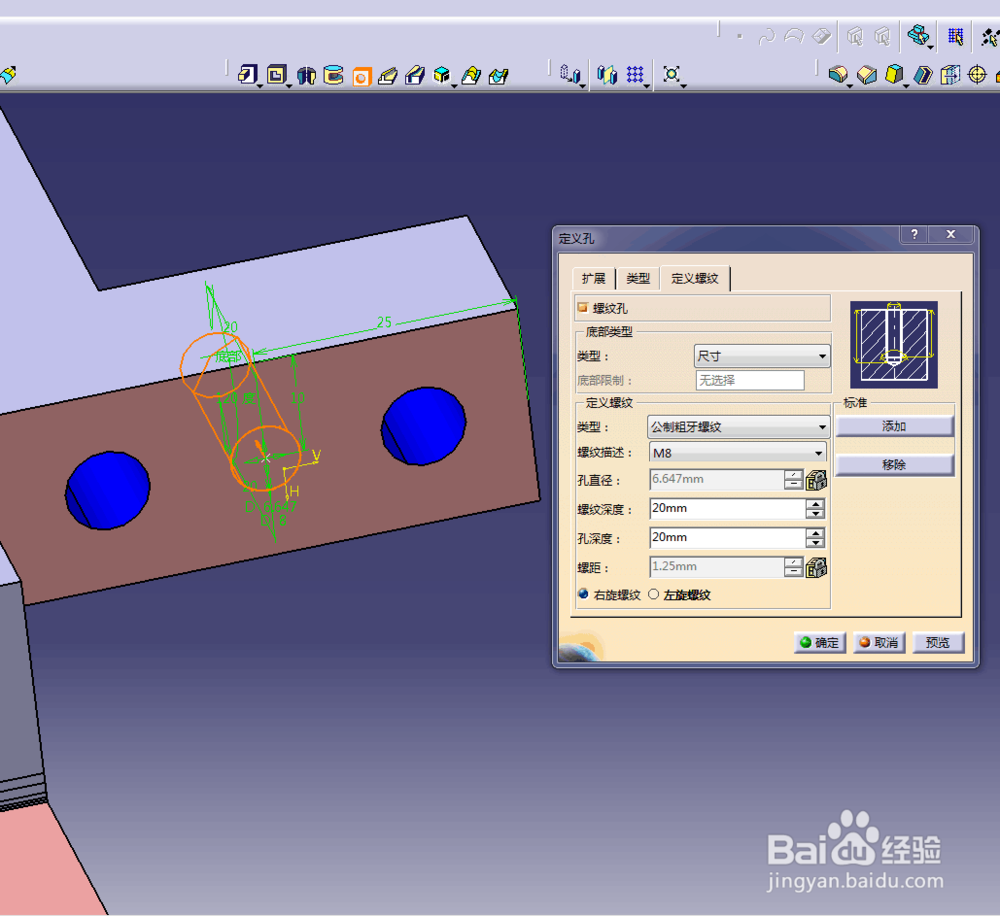

6/6打螺纹孔时，需要在“定义螺纹”中选择你所需要的螺纹孔类型，螺纹深度以及孔深度等尺寸（注意螺纹深度不能大于孔的深度）。
注意事项如果此经验对您有帮助，请为我投票加关注，谢谢大家的支持^_^！
