三回路变压器直流电阻测试仪是为测量大容量变压器三相绕组直流电阻而优化设计的。可对变压器的三相绕组直流电阻进行同时测试。对有载调压变压器可以不需要放电，直接调节分接开关，测量时间是传统单相测量的三分之一，但是如何利用单回路变压器进行三相绕组直流电阻测试。工具/原料more测量准确度 ±0.2%±2个字（满量程）最大分辨率 0.1μΩ数据存储容量150组电源AC 220V±22V，50Hz±2 Hz工作环境环境温度:0℃～40℃相对湿度:≤80%RH步骤/方法1/13分步阅读

接好电源及地线，打开电源，进入初始界面，如下图所示：

2/13

“设置”键： 设置当前日期和时间。

3/13

“查看”键： 查看已经存储的数据。内容包括测量结果、测试日期、分接号等等。

4/13

“方式”键： 设置测量方式，包括“单相”、“两相”和“三相”。并且在“接线示意图”的区域会显示相应的接线图，可作为实际接线时的参考。

5/13

“电流”键： 设置测量的电流大小。在测量方式为“单相”或“两相”时，可供选择的电流为1A、5A、10A、20A。测量方式为“三相”时，可供选择的电流为1A、5A、10A。您可以参考技术指标所列出的相关参数选择合适的测量电流。

6/13

“测量”键： 在接好测试接线，选择好测量电流后，可以按“测量”键开始测试。

7/13

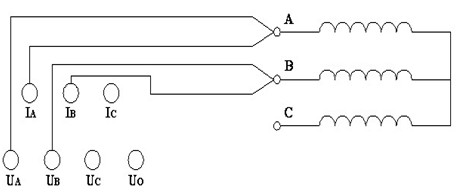

接线方式如下图所示（以测量RAB 为例）：

8/13

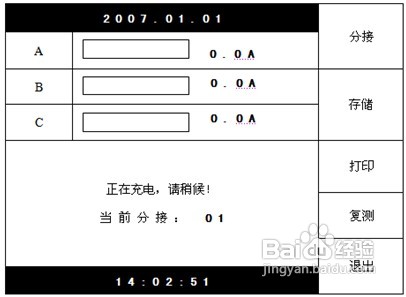

接好被测绕组接线，选择合适的测量电流后，按“测量”键，直阻仪进入测量状态，开始给绕组供电。并进入如下界面：

9/13

此时，各绕组的电流开始逐渐上升，如果充电进度条和电流显示值长时间停滞不前，则可能所测阻值超出当前电流的测量范围，电流达不到预设值。此时可按“退出”键返回，重新选择电流再试。当达到预定的电流的时候，进入恒流状态。并进入下一界面：

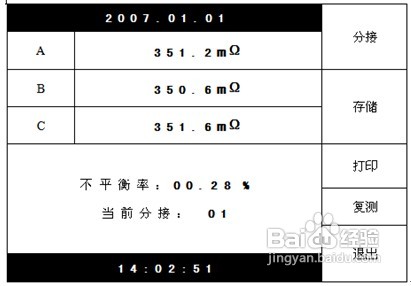

10/13

此时，直阻仪开始显示各相的电阻值，随着各相电阻值逐步趋于稳定，不平衡率将逐步减小。在此状态下，可以按“分接”键调整和设置当前分接值或绕组名，以便对测量结果进行标注。

11/13

按下“分接”键后，右侧的多功能键变成“▲”“▼”“”“确定”以及“取消”，并且弹出分接设置对话框，设置完毕按“确定”保存，或者按“取消”放弃修改。当所有数据基本稳定之后，即可按“存储”“打印”键保存或打印测量结果，如果对数据有疑问，可以按“复测”键重新进行测量计算。不平衡率的显示范围最大为50%，超过范围只显示“50%”。

12/13

测量有载调压变压器时，当一个分接位置的测试数据稳定后，可以将有载分接开关切换到下一分接位置，而不需要放电重新开始测量。此时，各相电阻值及不平衡率会逐步变化直至稳定，您也可以按“复测”键快速刷新数据。重复以上步骤，直至完成全部分接测试。

13/13

测量完毕后，按“退出”键结束测量，此时，直阻仪开始自动放电，显示器相应的做出放电指示，以及蜂鸣器鸣叫。放电完毕，将回到初始界面，即可开始拆除测量接线。

注意事项

HTZZ-S10A三回路变压器直流电阻测试仪测量无载调压变压器时，切换分接开关前必须退出放电，待放电指示结束后方可切换分接开关

不允许在测量过程中拆卸接线。

如果充电进度条和电流显示值长时间停滞不前，则可能所测绕组阻值超出当前电流的测量范围，电流达不到预设值。此时可按“退出”键返回，重新选择电流再试。

更换保险管和配件时，请使用与本仪器相同的型号。
