本文讲解Solidworks的随曲线阵列的用法，还有等距和变方向功能。工具/原料moreSolidworks方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
SOLIDWORKS阵列沿曲线阵列曲线

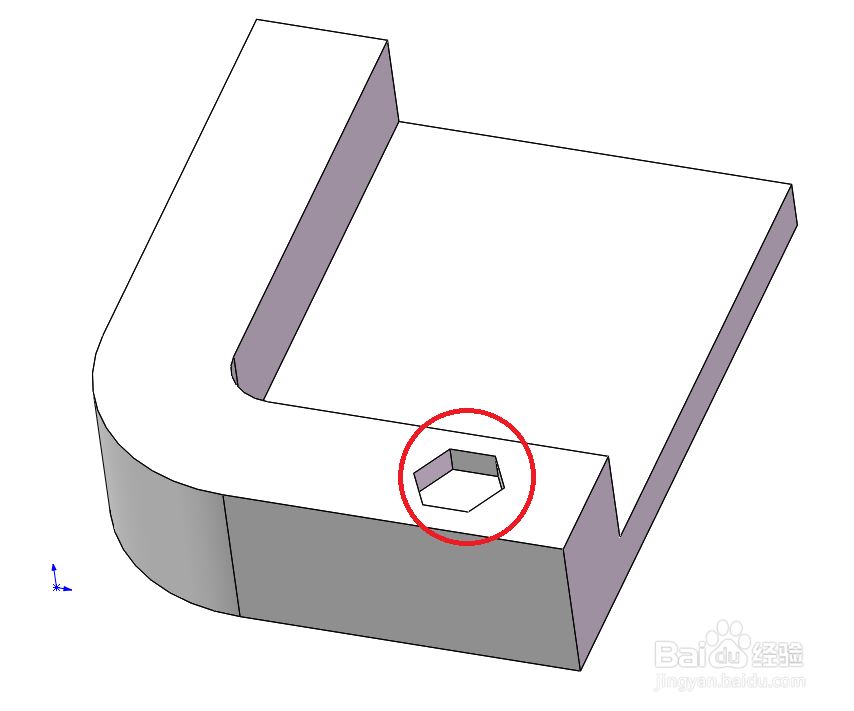

如图准备了一个零件，红圈中为要阵列的特征。

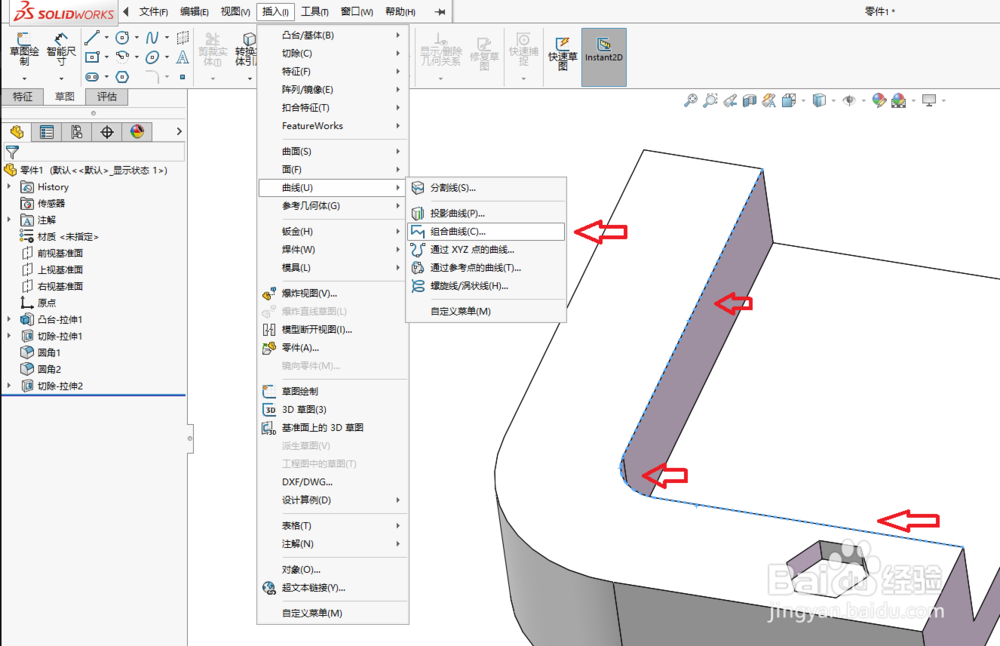

2/6选中如图三条曲线，如图，将曲线进行组合。

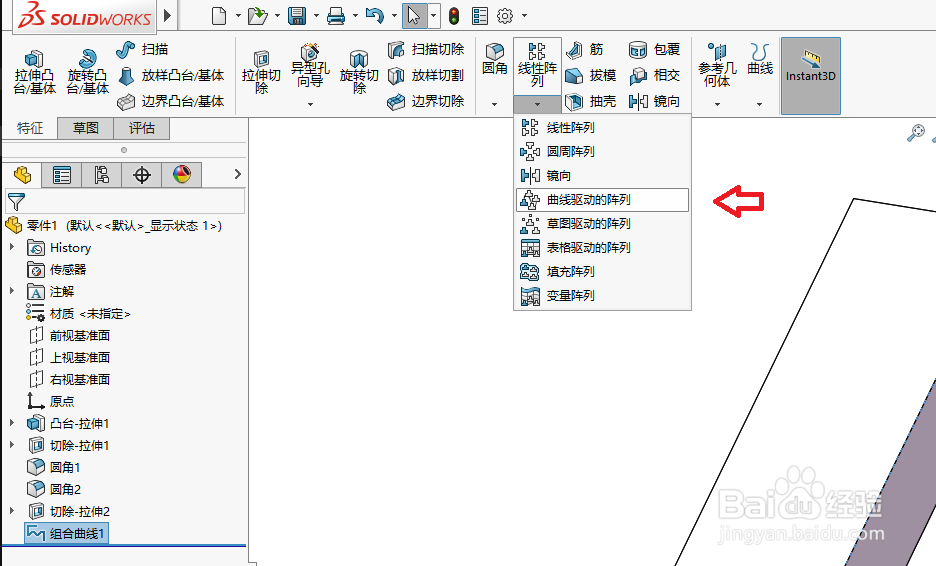

3/6点击曲线驱动的阵列。

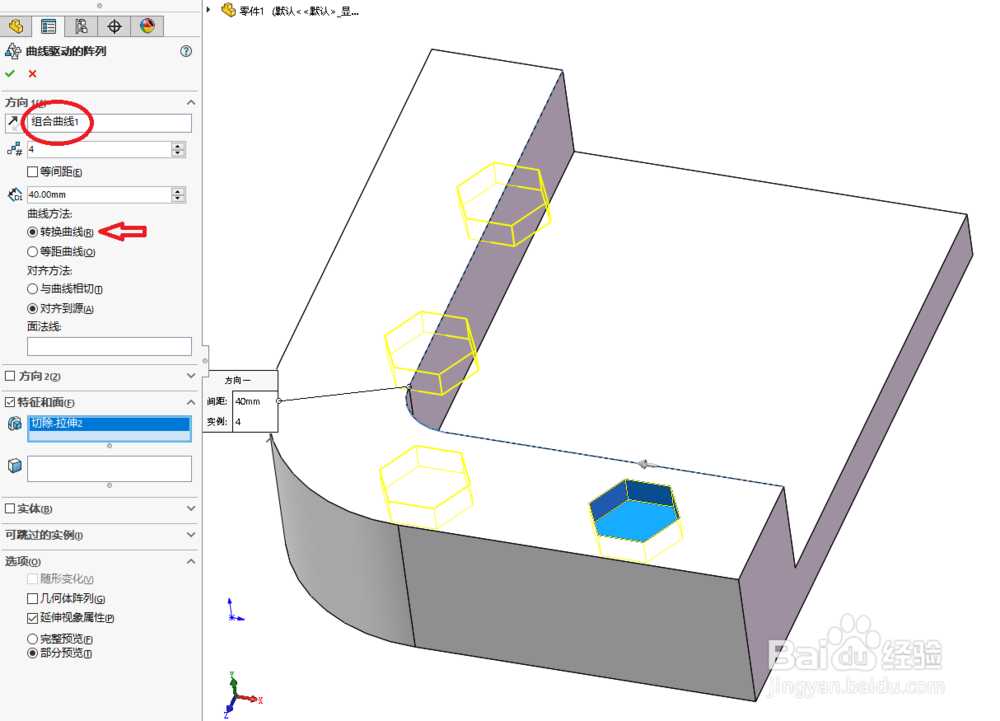

4/6注意，要用组合好的曲线来阵列。如果默认的是“转换曲线”，则会阵列出如图效果（黄线）。

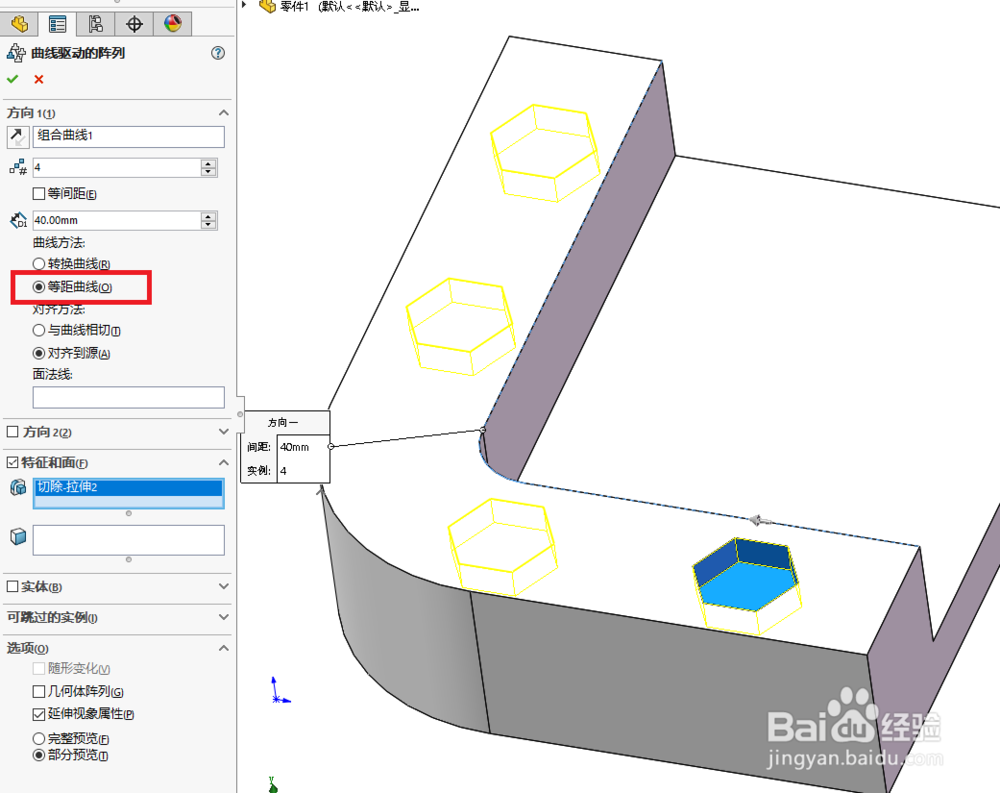

5/6选择等距曲线后，效果是可以让特征保持与曲线等距，这是一般所需要的用法。

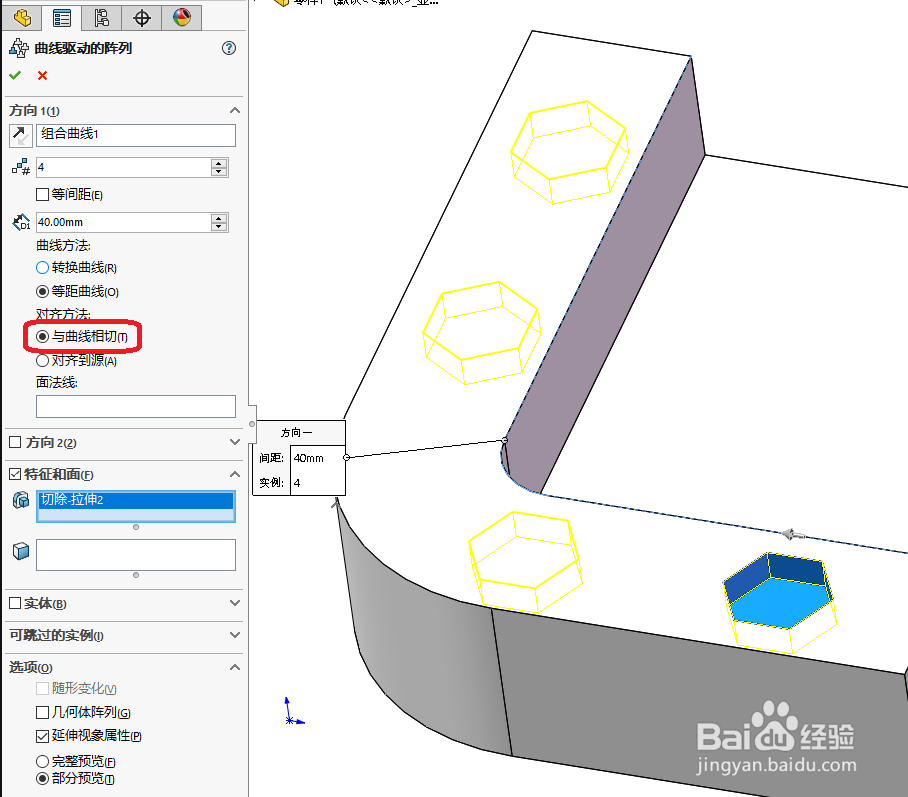

6/6选择与曲线相切的话，还可以将阵列的特征变得随曲线方向而变化。这也是常用的功能。
