订阅Creo怎么创建阵列特征
来源：网络收集 点击： 时间：2024-08-02【导读】：
本篇以简单实例分享Creo如何创建阵列特征。工具/原料moreCreo方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

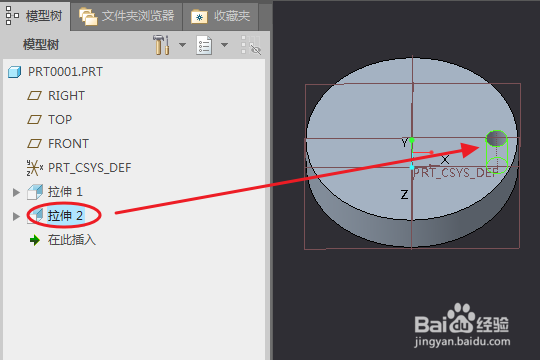

选中阵列对象。
在左侧的模型树中，鼠标左键单击，选中我们需要阵列的对象特征。

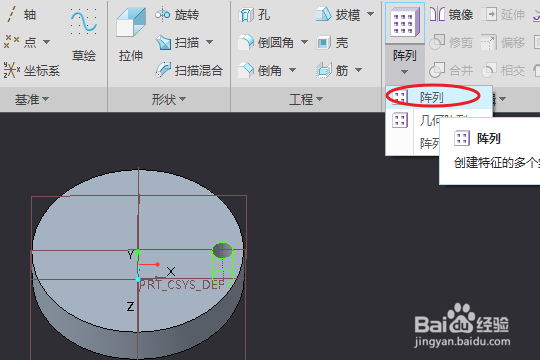

2/6点击阵列命令。
选中对象之后，点击顶部工具栏中阵列命令图标，选择“阵列”。
注：“阵列”与“几何阵列”区别在于，阵列是复制整个特征，而几何阵列仅仅是复制几何形状，当结构非常复杂的时候，几何阵列能节约大量内存。

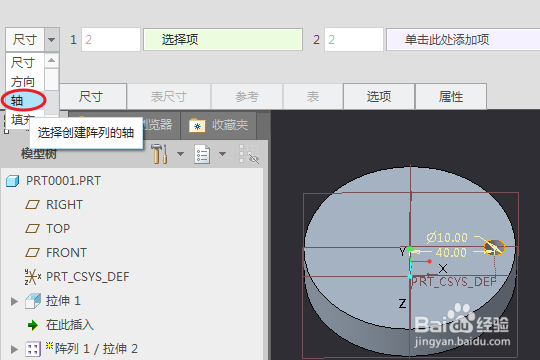

3/6选择阵列类型。
点击顶部最左侧下拉框，选择阵列类型，这里我们选择“轴”阵列。

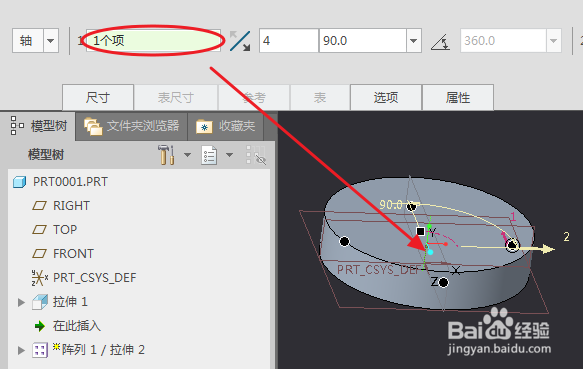

4/6选择阵列基准。
为阵列选择一个参照基准，轴阵列则选定一个中心轴作为基准。

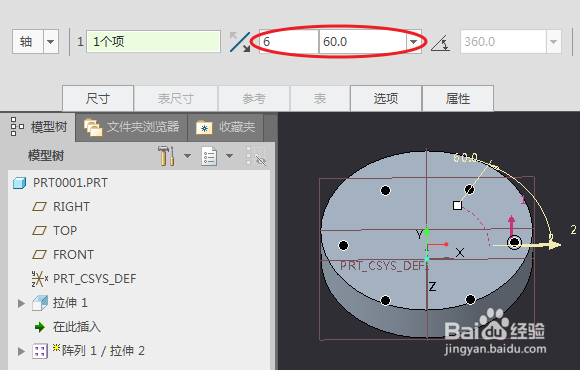

5/6设置阵列个数及角度。
填入阵列的个数，以及阵列的夹角角度，这里我们设定为6个/60°。

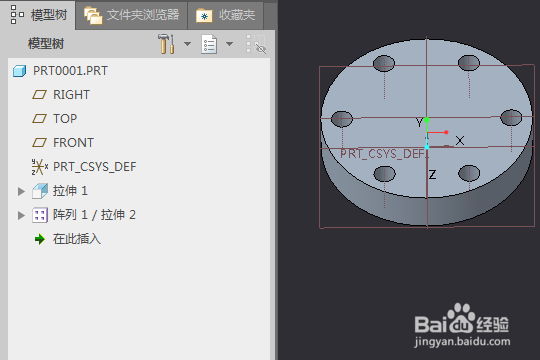

6/6完成阵列。
阵列参数确认OK后，在绘图区预览无误，点击确定完成阵列特征。
注意事项阵列的其他几种类型，思路类似，可自行摸索。
