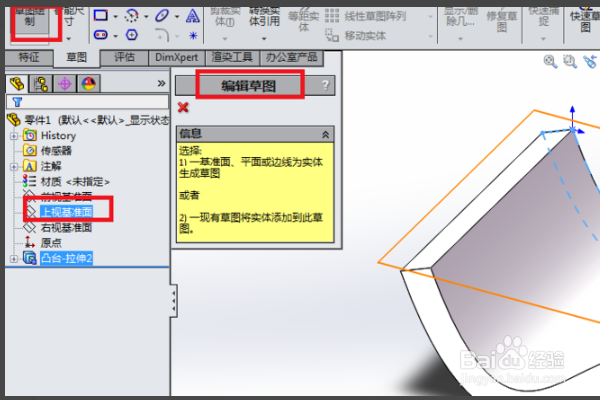

点击草图工具栏中的“创建草图”图标，弹出“编辑草图”对话框，在设计树中点击“上视基准面”，至此，一个草图就创建完成了。

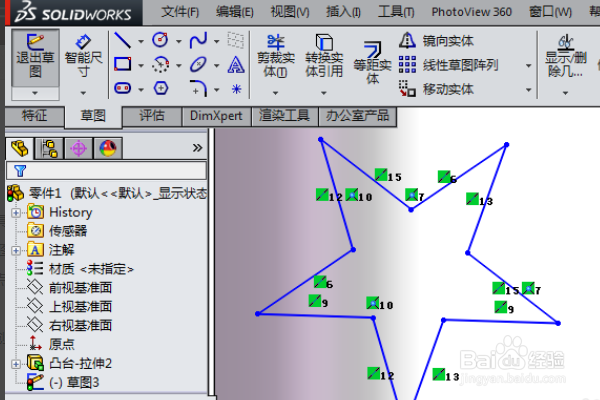

在草图中画一个五角星，点击草图工具栏中的“退出草图”图标，完成草图的绘制。

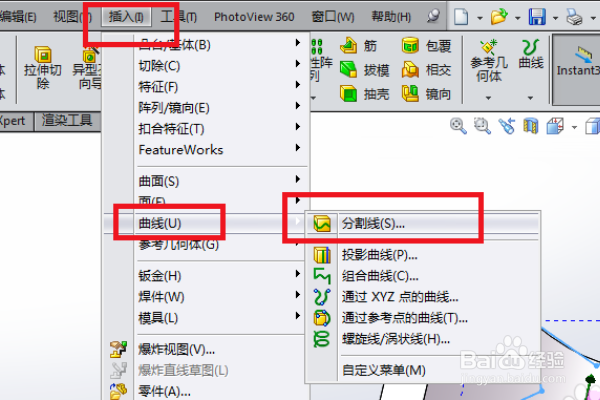

点击标题栏中的“插入”，使其弹出下拉菜单，在其下拉菜单中点击“曲线”，再展开一层下拉菜单，在最后一层下拉菜单中点击“分割线”。

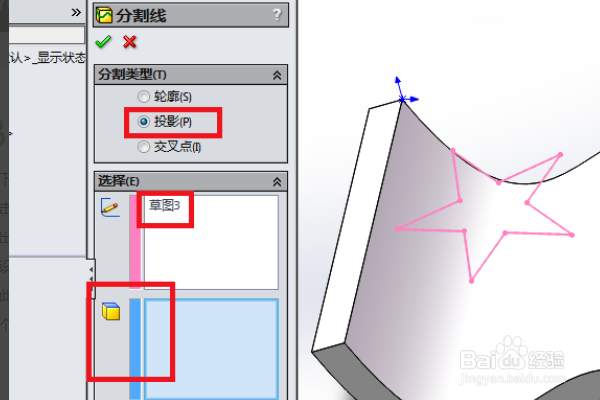

出现了一个“分割线”对话框，可以看到分割类型一栏中默认的是“投影”，选择一栏中自动选择了五角星草图。

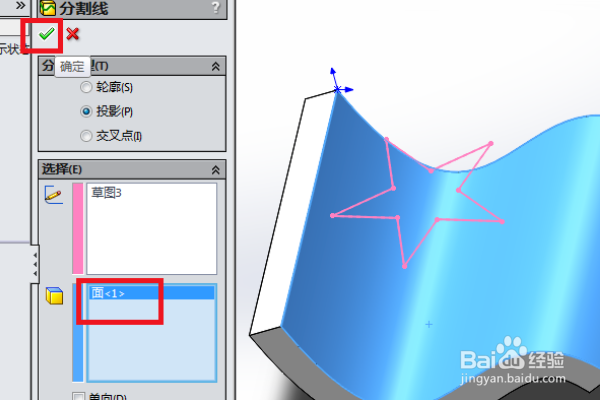

变了颜色的那个曲面就是选择的面，点击对话框左上角的√，完成分割线的操作。

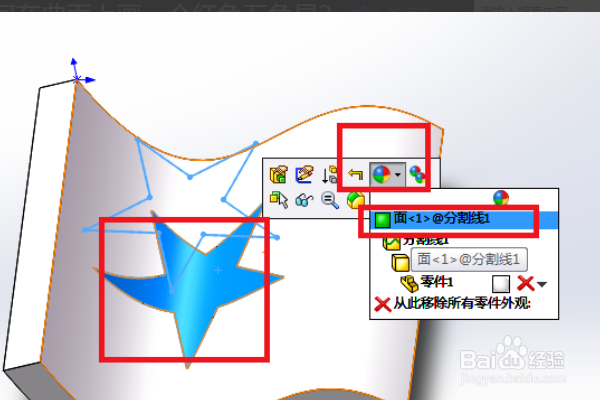

如下图所示，五角星成功的绘制到了曲面上。
