形位公差是形状公差和位置公差简称，是指零件的实际形状和实际位置对理想形状和理想位置的允许变动量。 对一般零件来说，它的形状和位置公差，可由尺寸公差、加工机床的精度等加以保证。而对精度较高的零件，则根据设计要求，需在零件图上注出有关的形状和位置公差（简称为几何公差）。一、形状和位置公差的概念1/2分步阅读

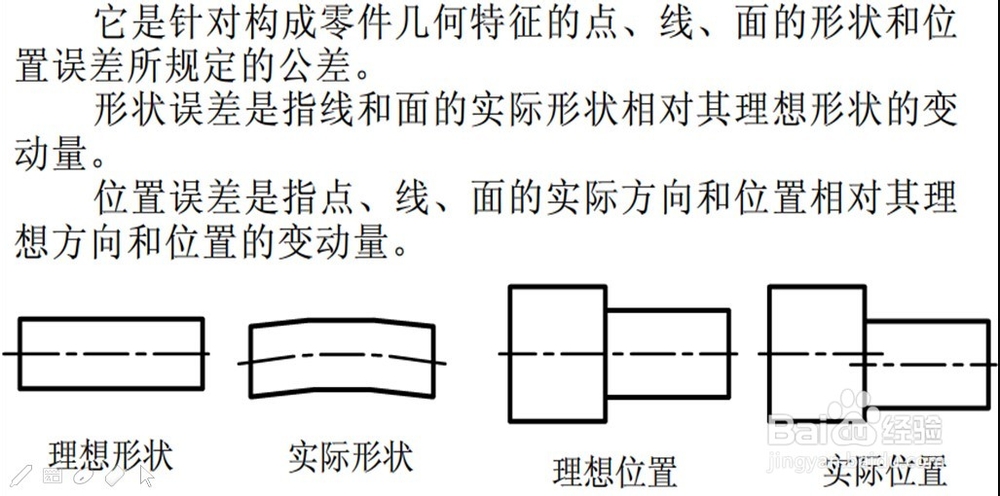

形状和位置公差的定义——

2/2

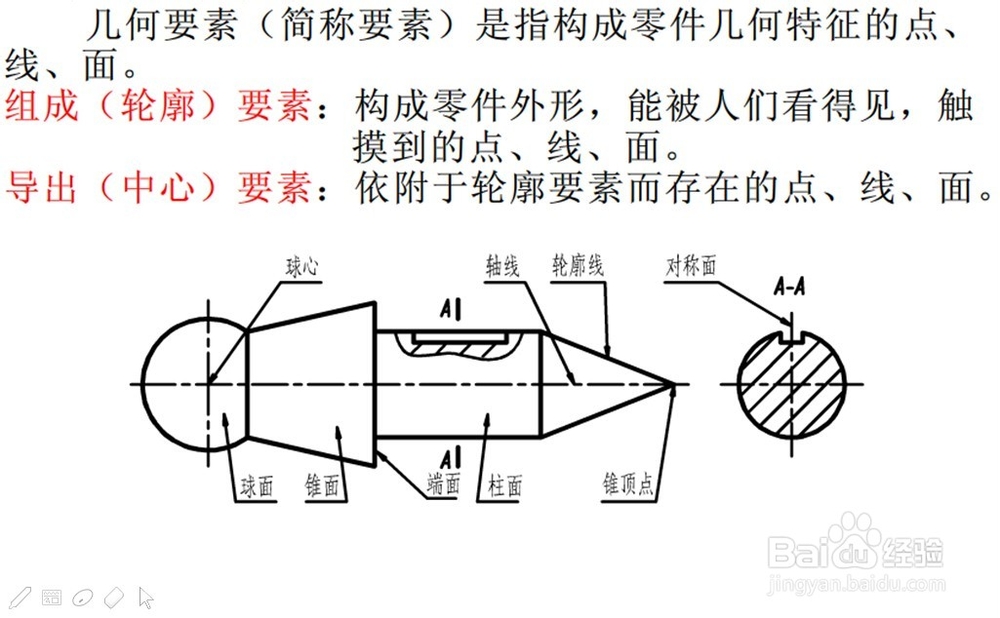

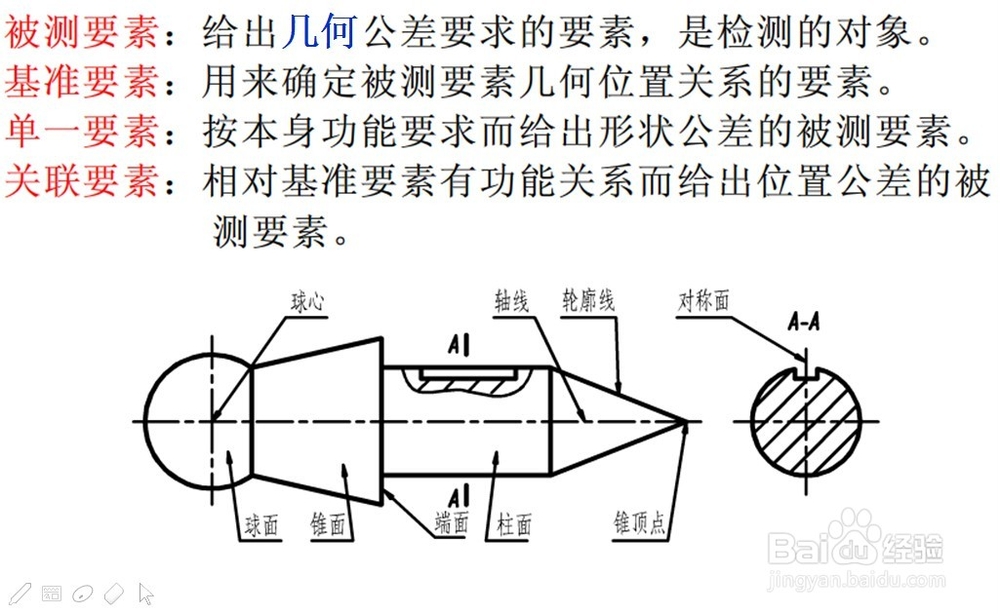

要素的分类——

二、几何公差的标注方法 1/5

几何公差代号、基准代号——

（1）公差框格公差要求在矩形框格中给出，必须按标准标注。

（2）基准代号 相对于被测要素的基准。

2/5

被测要素的标注——

3/5

基准要素的标注——

4/5

有关标注的说明——

5/5

几何公差在零件图上的标注与识读——

三、几何公差带1/3

简述： 几何公差带是用来限制实际被测要素变动的区域

2/3

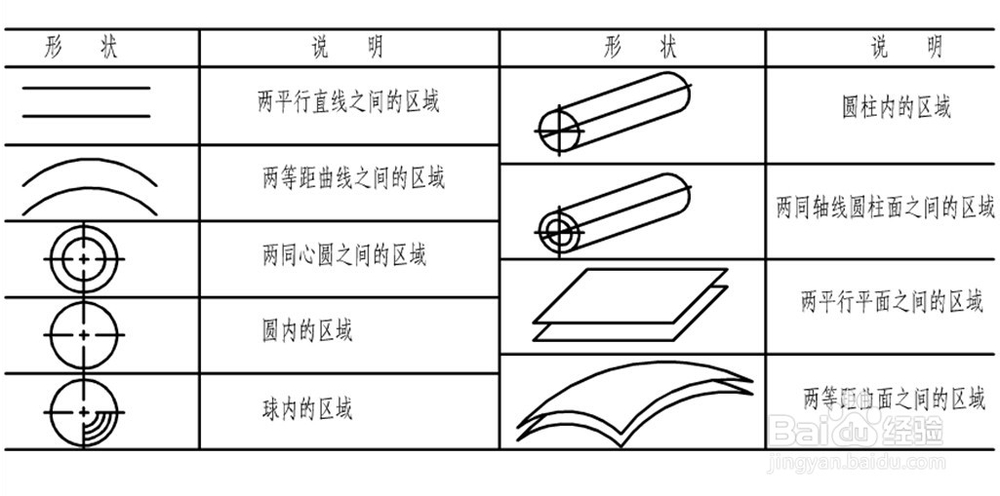

区域形状及说明——

3/3

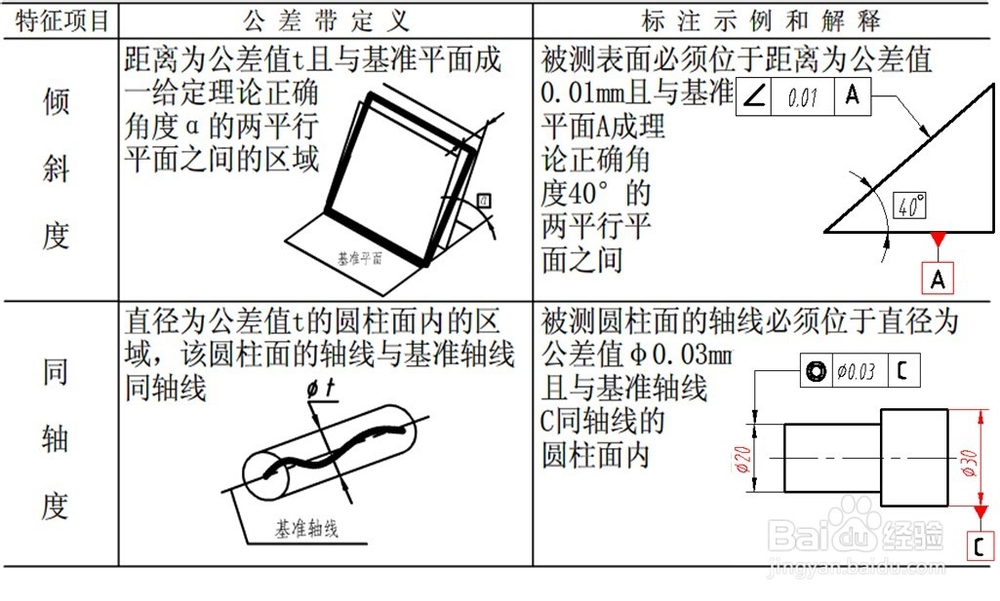

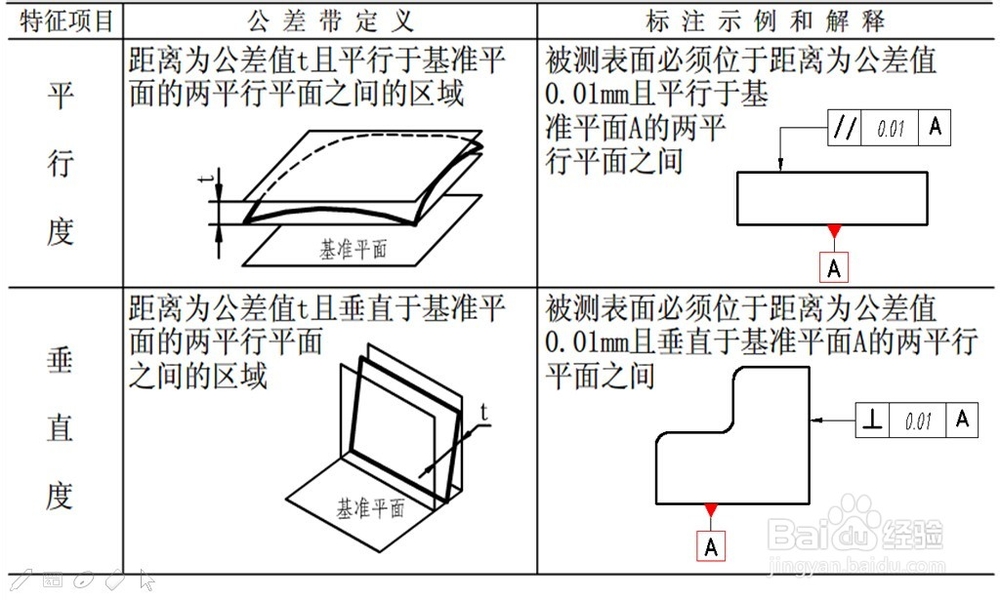

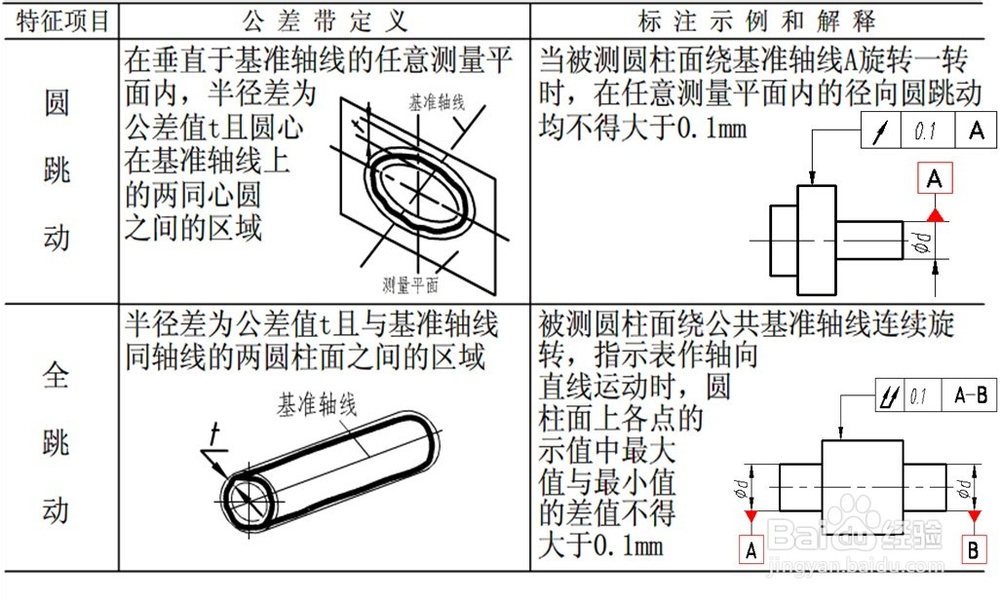

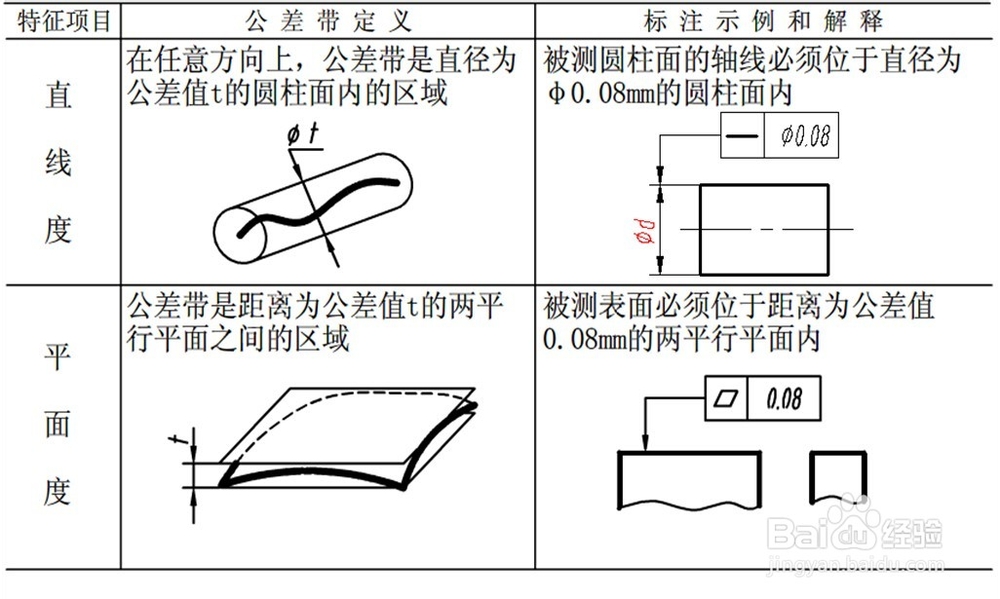

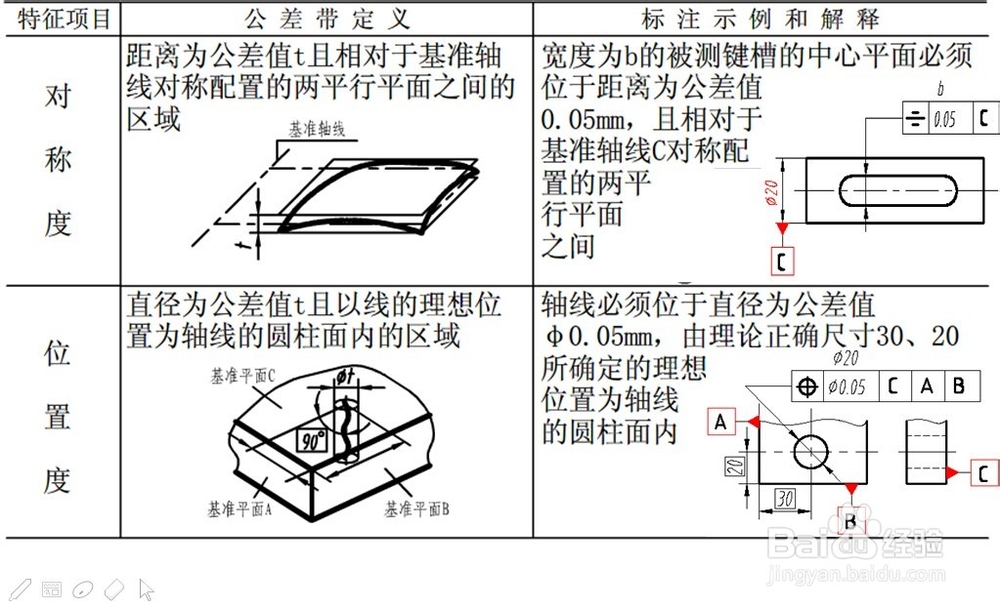

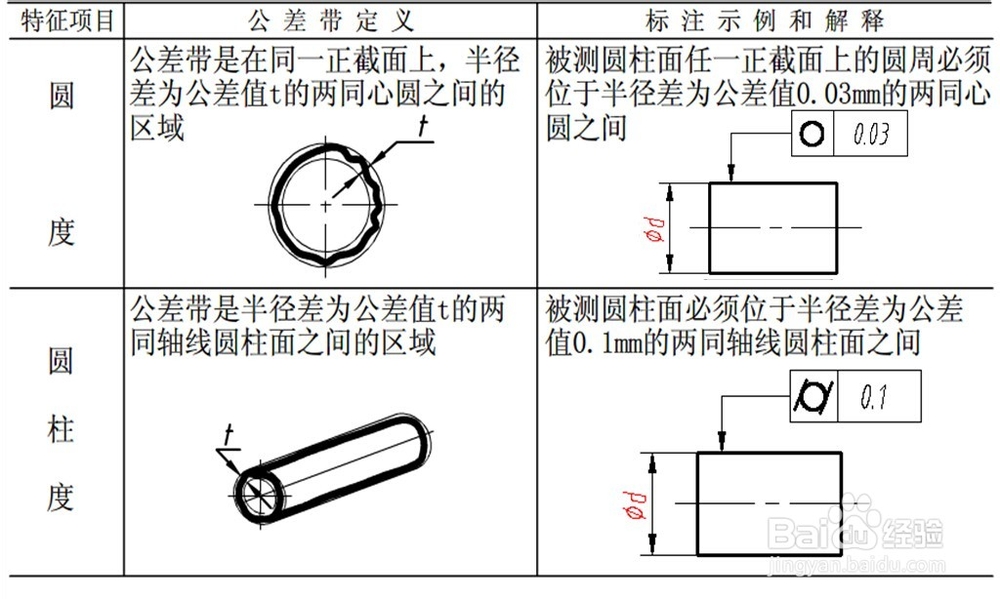

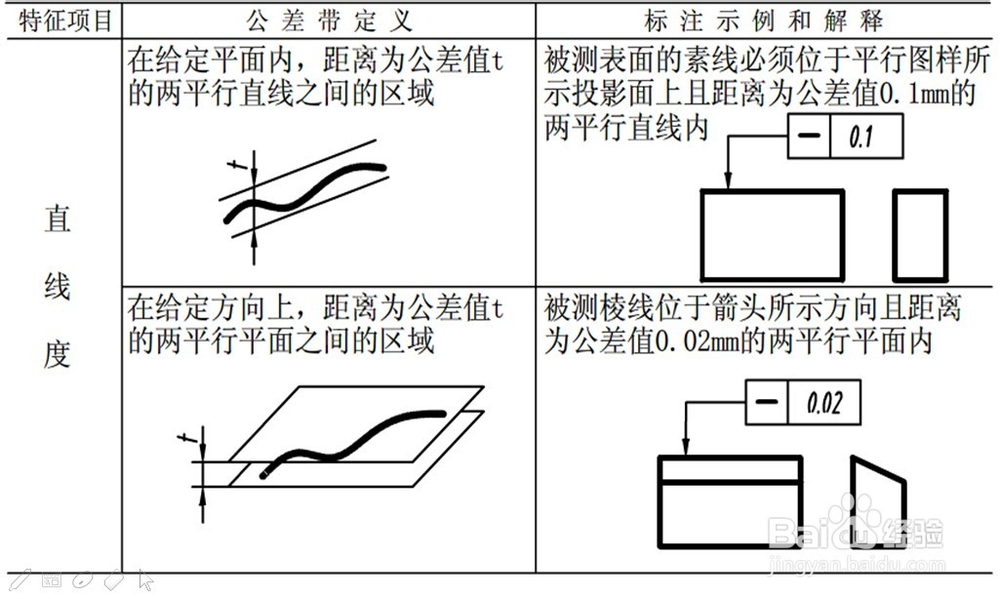

典型公差带的定义和标注示例——
