当我们的PCB文件绘制完成后，发现有些元件封装不太合适，需要修改的时候。我们该怎样把修改过的封装更新到PCB文件中呢？难道还要先添加到原理图中，再由原理图导到PCB文件中去吗？今天，我来分享一个更加简单的方法。工具/原料more电脑Altium Designer软件方法/步骤1/9分步阅读

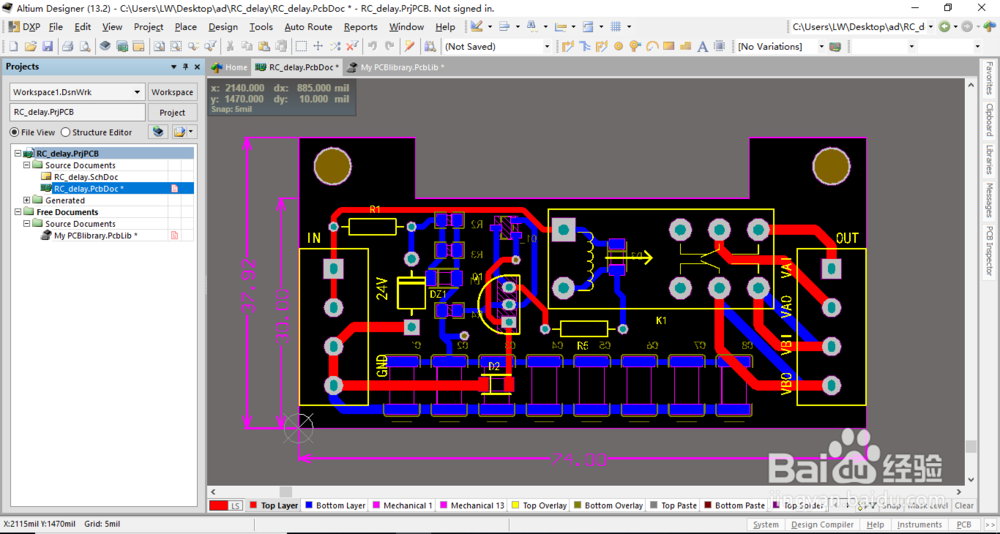

打开一个PCB文件，我们今天以文件中的继电器封装为例，演示一下。

2/9

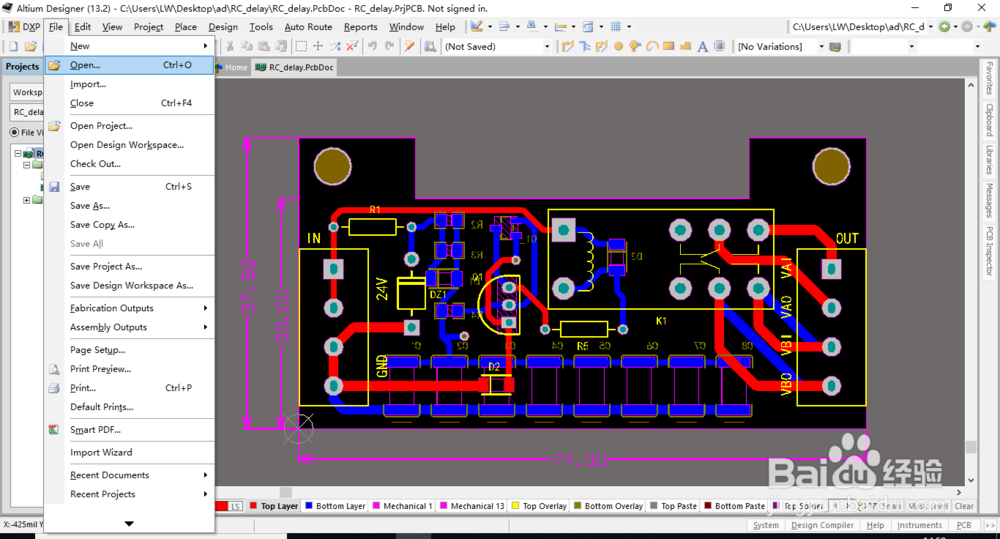

点击File，选中下拉列表中的Open，并单击。

3/9

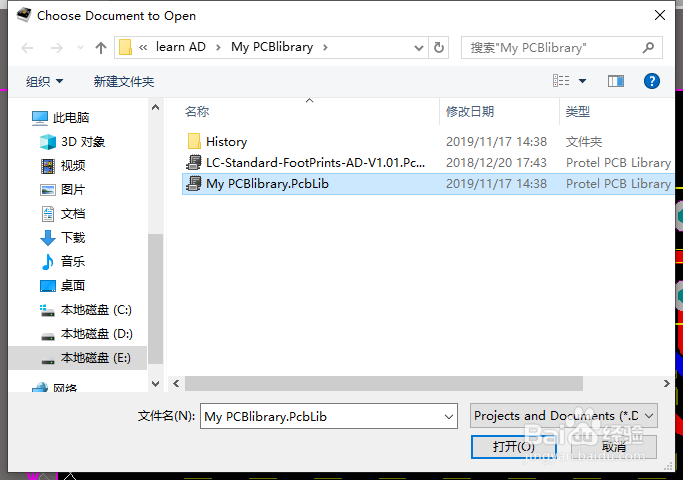

打开元件所在的封装库。

4/9

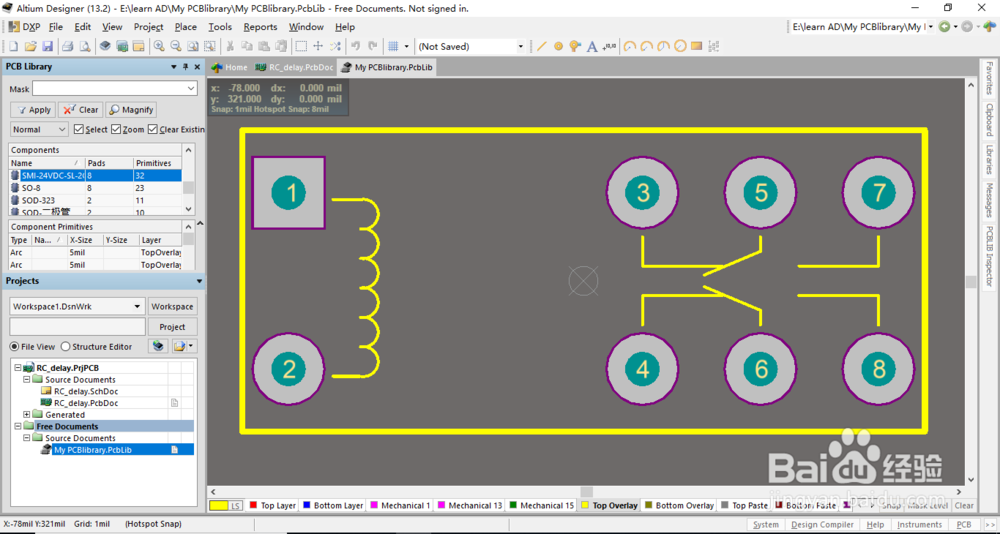

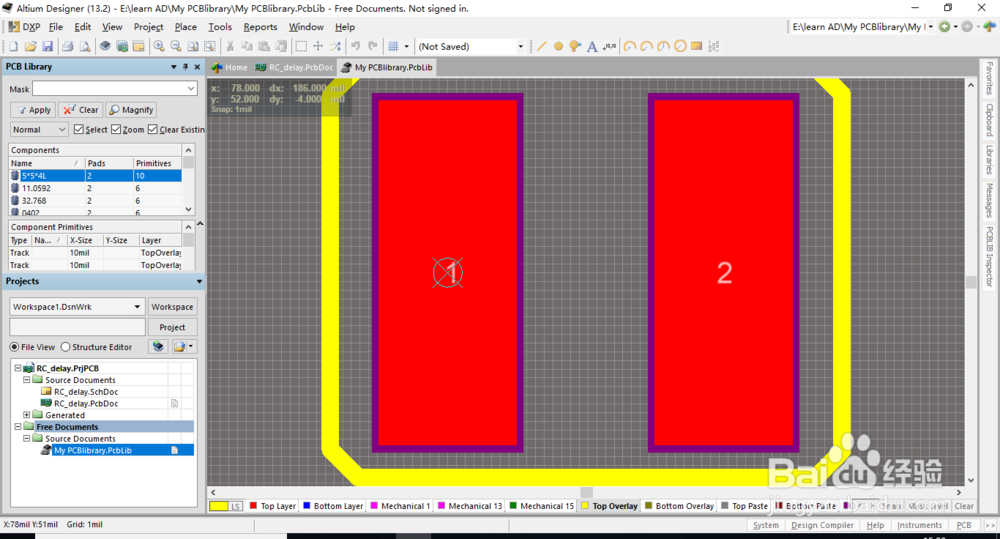

我们打开封装库后，默认显示的是库的第一个元件封装。

5/9

我们要找到需要修改的元件封装。

6/9

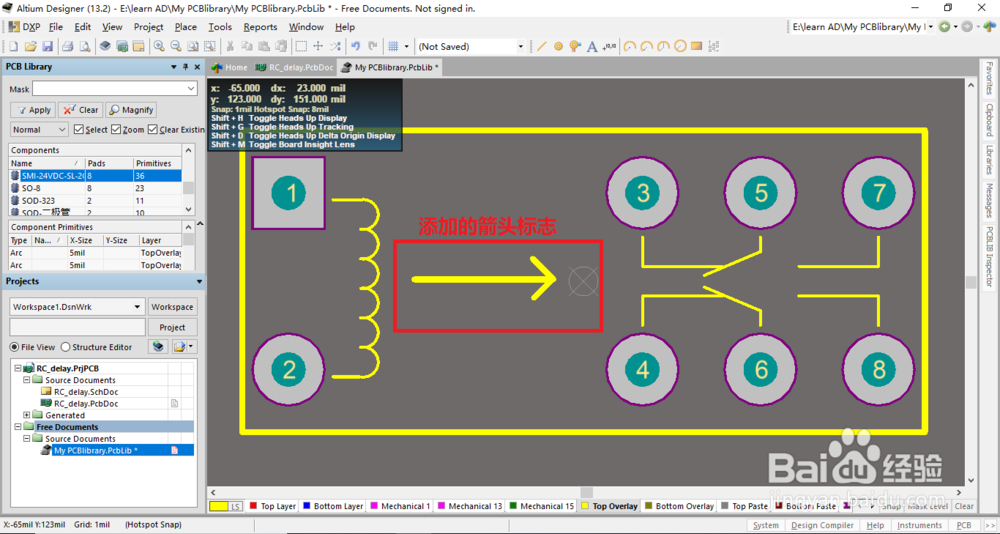

在该元件封装上添加一个箭头标志，以便我们待会儿验证，是否更新到PCB文件中。

7/9

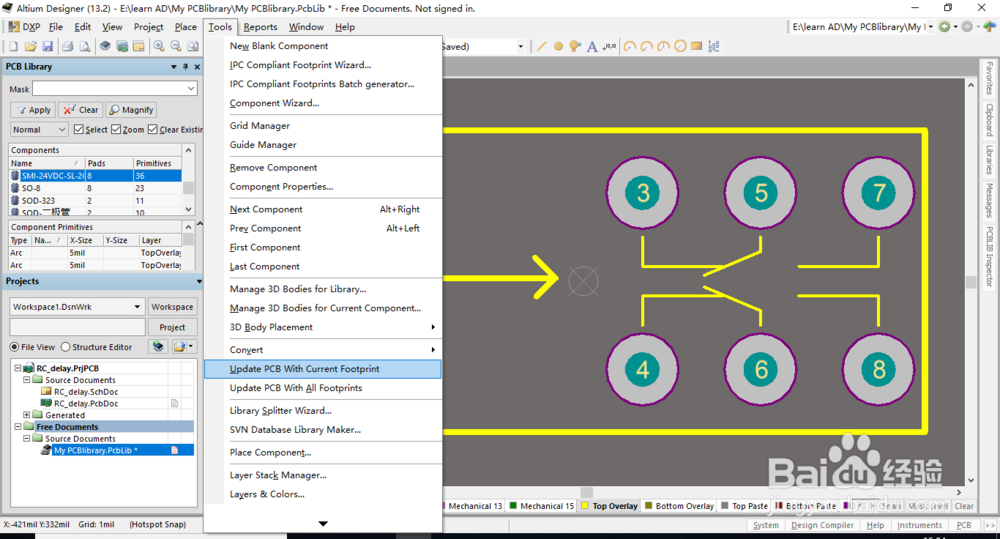

点击Tools，在下拉列表中选中Update PCB With Current Footprint。

8/9

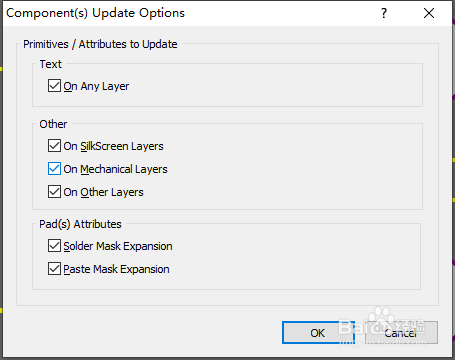

在更新元件封装信息选项的界面下，选中所有选项。然后，点击OK。

9/9

我们回到PCB文件中，发现元件封装已经更新。

方法/步骤2：总结1/1

1、确定需要更新的元件封装。

2、打开该元件封装所在的库，并找到该元件的封装文件。

3、按照自己的需要，修改该元件封装。

4、在Tools的下拉列表中选中Update PCB With Current Footprint。

5、选择元件更新信息，即可更新元件到PCB文件中。

注意事项

该方法适用于，元件封装修改后对PCB文件的布局布线没有影响的情况下。

我使用的软件版本时13.2。
