市议会想知道市区水管管径的大致尺寸，所以必须用新的符号来表示这些水管。

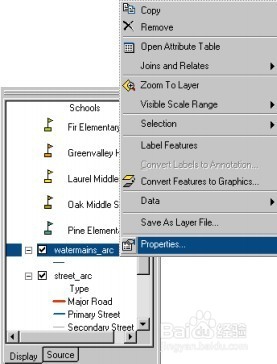

1.右击ArcMap内容表的Watermains_arc，在弹出菜单中点击Properties选项。

Layer Properties对话框弹出，可使用该对话框来查看和修改图层的各种属性。

水管要素类包含了水管的多种属性。市议会想知道水管的管径尺寸，因此可以根据水管的管径属性将水管分为5类。

2.单击Properties对话框上的Symbology选项卡。

可以修改这一图层符号的样式，并在内容表中显示该样式。

3.单击Quantities，可实现用渐变色填充符号。

4.单击Graduated symbols，可实现用渐变符号显示要素。

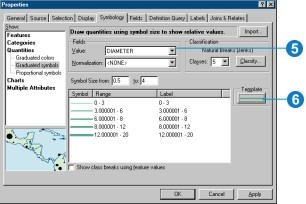

5.单击Value下拉列表框，选中DIAMETER。

ArcMap根据Natural Breaks分类法将水管要素分为5类。线的宽度代表了水管的直径。如果想把水管改为蓝色，可以修改默认符号。

6.单击Template按钮。

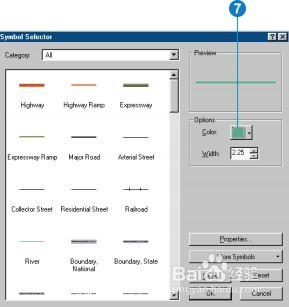

点击后，Symbol Selector对话框弹出。这里可以选系统预定义的符号，如公路的线状符号；也可以自定义符号。

7.单击Color，Color Selector对话框弹出。可以在调色板中选择系统预定义的颜色，或者是单击More Colors自定义颜色。

8.选择暗蓝色并点击OK。

现在，所有的水管都将用暗蓝色线条表示，线条的宽度代表水管的直径。

9.点击Properties对话框上的OK按钮，将看到地图以新的线状符号显示。

可以看出，ArcMap有一大批线状符号集和符号编辑工具。同样，点状符号和多边形符号也有相应的符号集和符号编辑工具。

1.地图中部分街道中心线和水管使用了类似的符号。为了避免读者混淆，可以在地图中添加街道名称并改变街道中心线的符号。

2.右击内容表中的street_arc。

3.单击Label Features选项。

ArcMap将把街道名称添加到地图上。

修改街道中心线符号

1.再次右击内容表中的street_arc，并单击Properties选项。

2.单击Symbology选项卡。

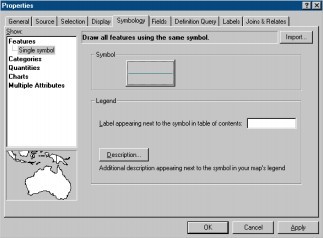

3.单击Features，并选择Single symbol选项。

街道中心线现在以单线表示，为使其容易辨认，可以将线条的颜色改为亮灰色。

4.单击Symbol按钮。

Symbol Selector对话框弹出。

5.单击Color，选择亮灰色并单击OK按钮。

6.单击图层Properties对话框中的OK按钮。

现在街道中心线以亮灰色表示，这样就不容易和水管混淆了。
