在用cad画钢筋图时，画点筋时需要画出一个圆点来代表点筋，但是怎么样画圆点才是最快捷的呢？下面我们来分步说明。工具/原料morecad方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5

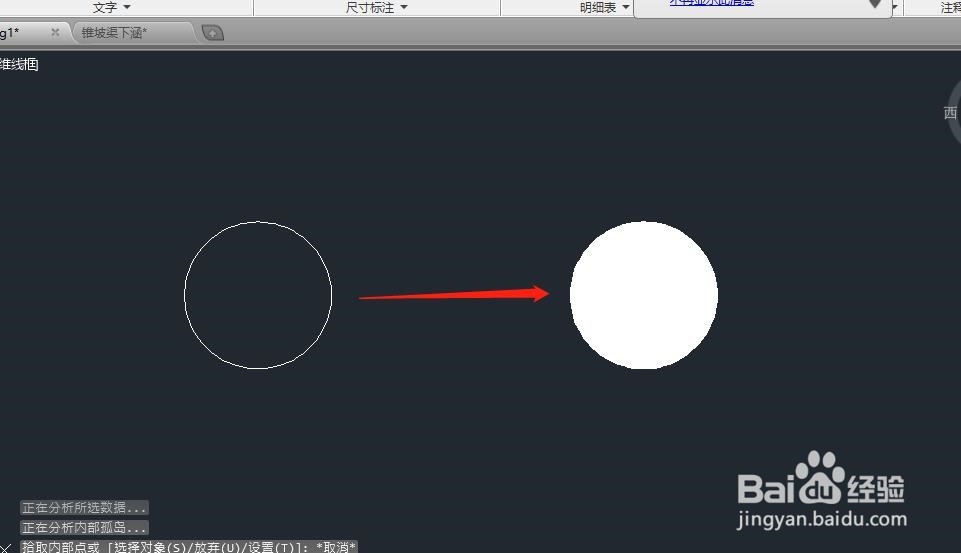

第一种方法：画圆然后填充，如下图。

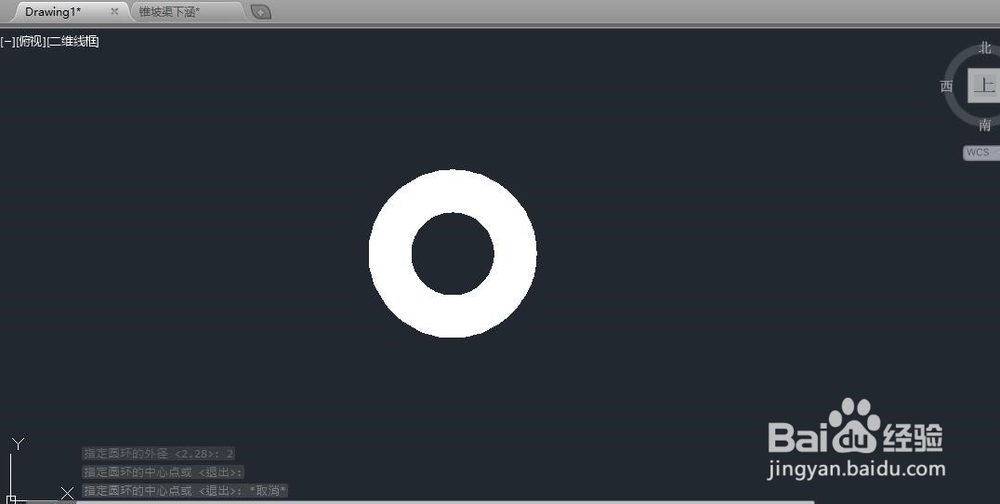

2/5第二种方法：利用do命令。首先要知道do命令是用来画圆环的，如下图，输入do命令，我们设置圆环内、外径然后画出圆环。

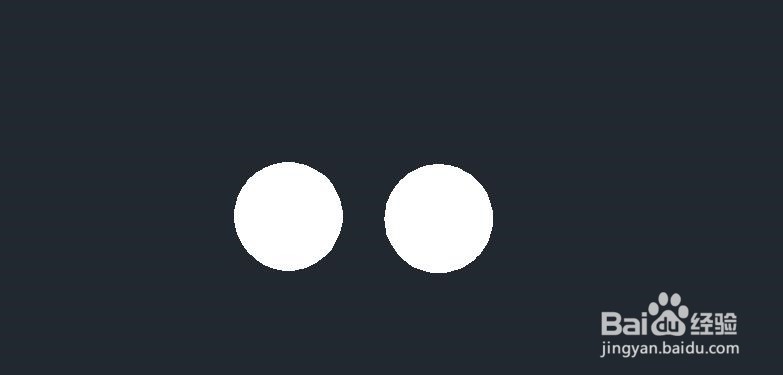

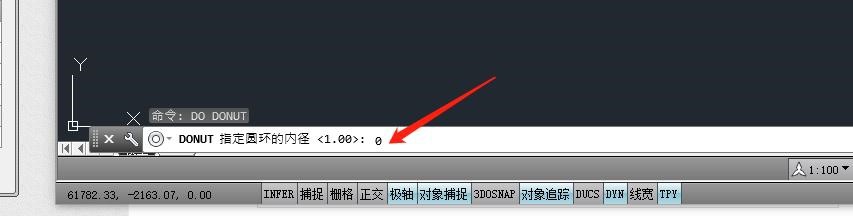

3/5我们发现圆环内外径之间是“填充”的，不是我们现象的两个圆圈套在一起，那么我们可以将圆环的内径设置为0，外径随意给出，画出一个圆点。

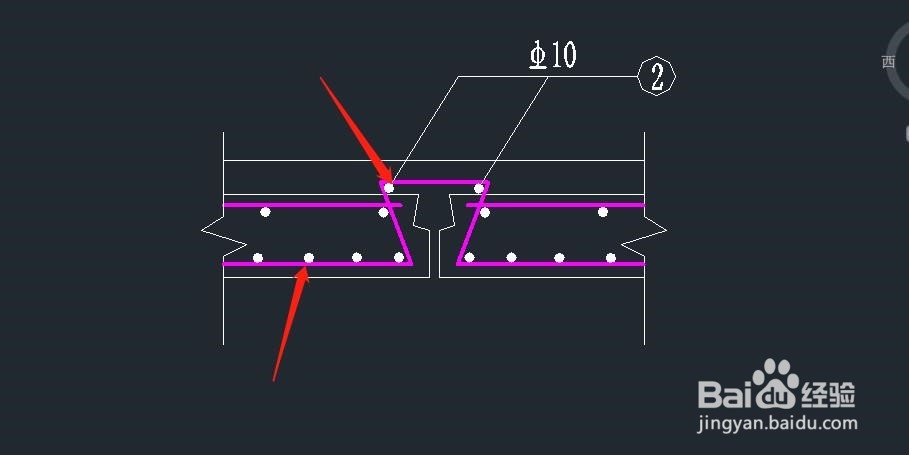

4/5然后利用缩放命令将画出的圆点缩放至我们所需要的大小，插入相应的钢筋图中，如下图。

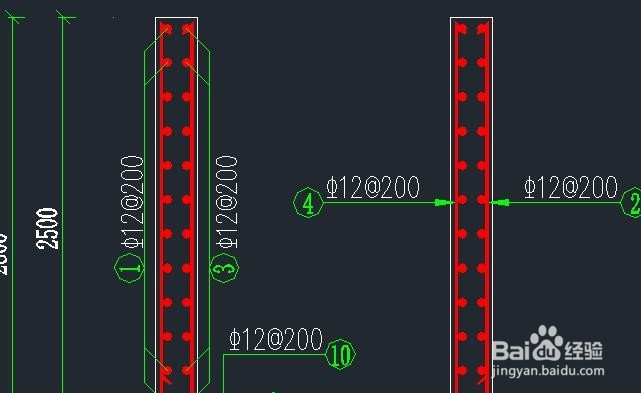

5/5第三中方法就是专门针对画点筋的情况，利用专门软件，可以直接生成，如下图。
