有限元仿真可以计算出模型中节点的位移、应力、加速度等响应情况，不论是静力学还是动力学仿真，都可以用动画显示过程，当在软件中用动画显示模型变形过程后，可以绘制相应节点的响应情况曲线，从曲线上更容易定量分析问题。下面介绍软件中如何读取有限元计算结果，并绘制节点响应曲线。工具/原料more装有HyperView电脑一台方法/步骤1/7分步阅读

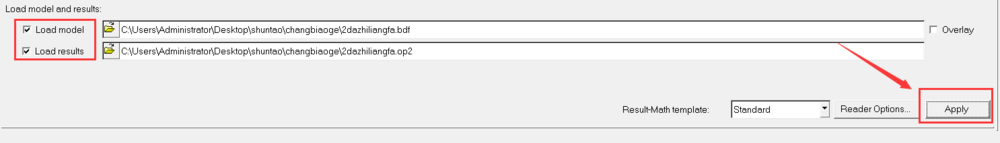

首先用有限元求解器，求解文件，获得求解结果。接着启动该软件，读入有限元文件和计算结果，如果结果较大需要稍等一段时间。

2/7

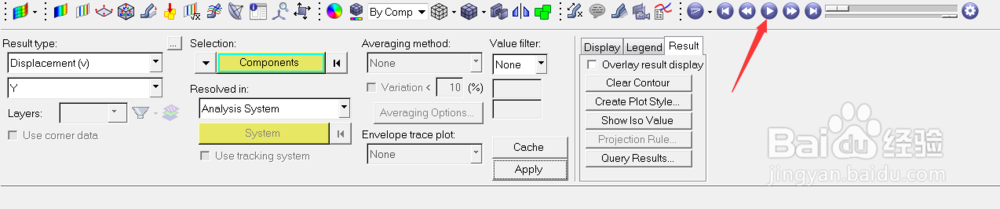

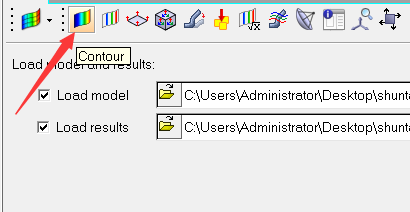

添加文件后，点击contour按钮，显示相应结果云图，注意只可以选择求解结果文件包含的结果，这里选择了Y向位移响应结果，点击Apply添加结果。

3/7

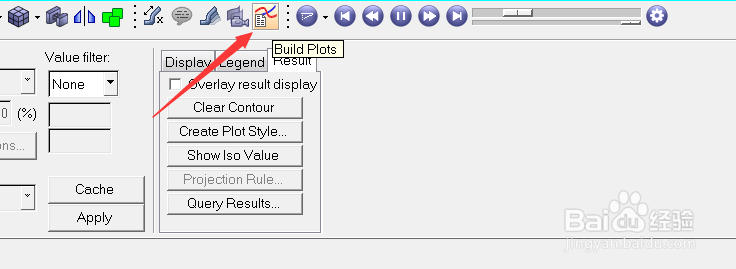

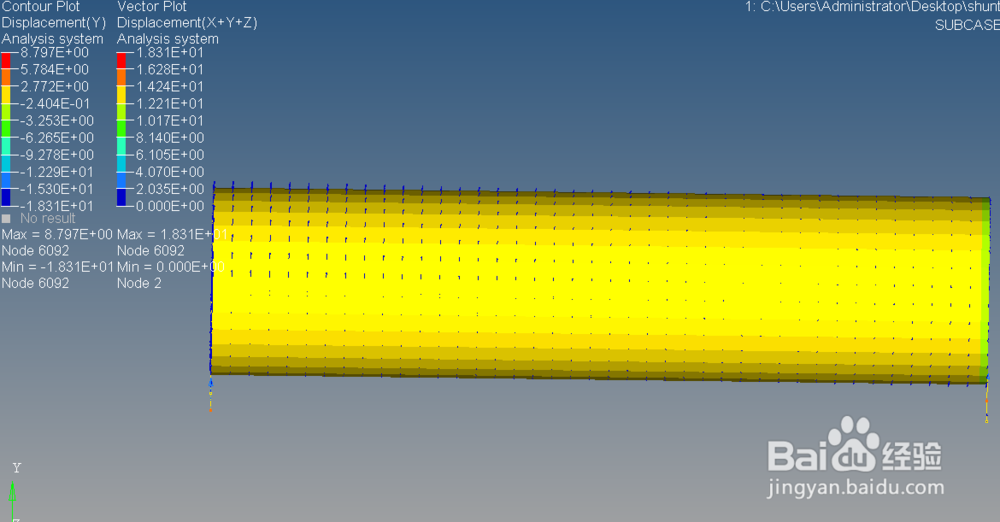

点击播放按钮，就可以动画显示动力响应位移结果。接着点击plot build按钮，进入响应曲线创建界面。

4/7

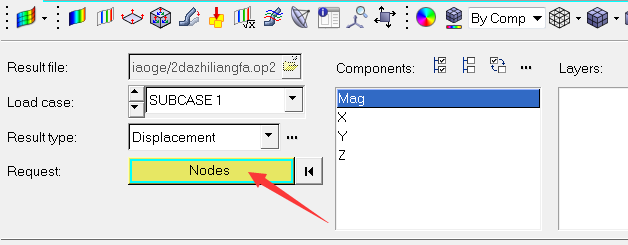

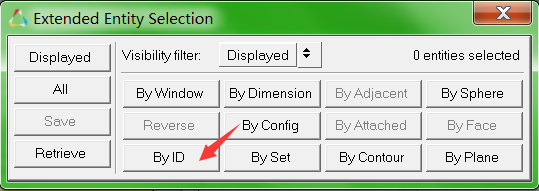

进行相应的节点添加，点击箭头指的nodes，会弹出下图2所示对话框，此时就可以在模型上点选节点，也可以通过by id输入相应节点号，一次可以选择多个节点，但会显示到同一张图中。

5/7

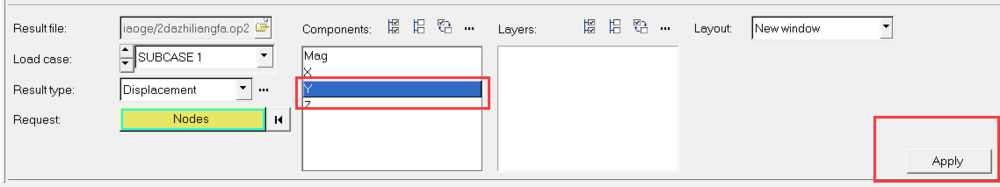

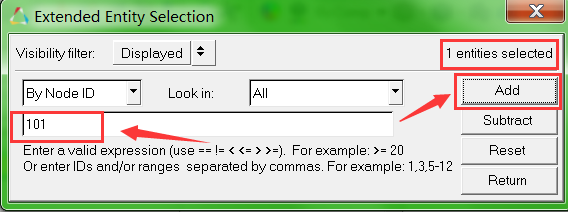

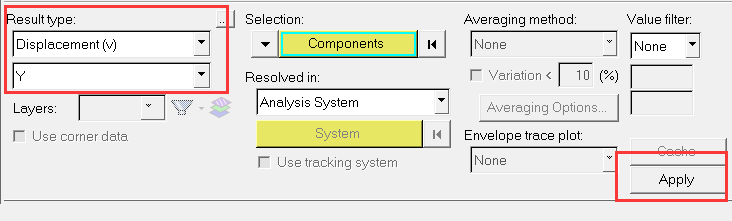

这里添加了节点101，之后关闭该对话框，同样设置结果方向为Y向，接着点击Apply，即可添加结果位移时间历程曲线。

6/7

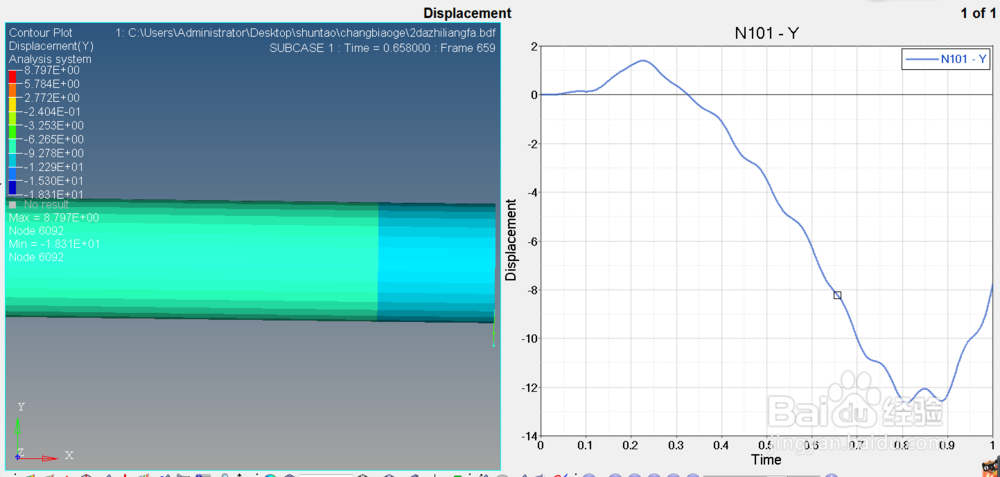

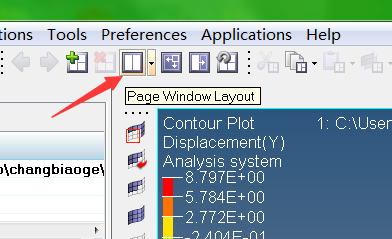

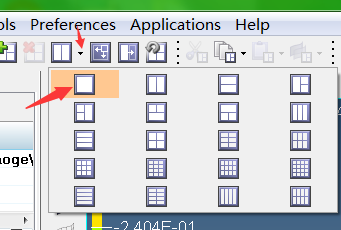

这样屏幕就会分屏，右侧显示相应位移响应曲线，如果想关闭曲线显示窗口，通过下图2箭头指的工具栏中相应按钮，可以控制窗口显示情况。

7/7

选择第一项，即可关闭曲线窗口，恢复到以前模型显示状态。这样如何导入计算结果及查看结果曲线，介绍完成。

注意事项

可以选择多个节点，将曲线添加到同一张图中，右击相应曲线，可以删除。

感谢阅读，如有帮助，可以点赞、投票或收藏支持，谢谢！
