订阅CREO9.0如何创建并阵列孔
来源：网络收集 点击： 时间：2024-08-04【导读】：
CREO9.0创建并阵列孔的方法。品牌型号：微星台式电脑MS-7D46系统版本：Windows 10 专业版64位19044软件版本：CREO9.0方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
创建并阵列化孔

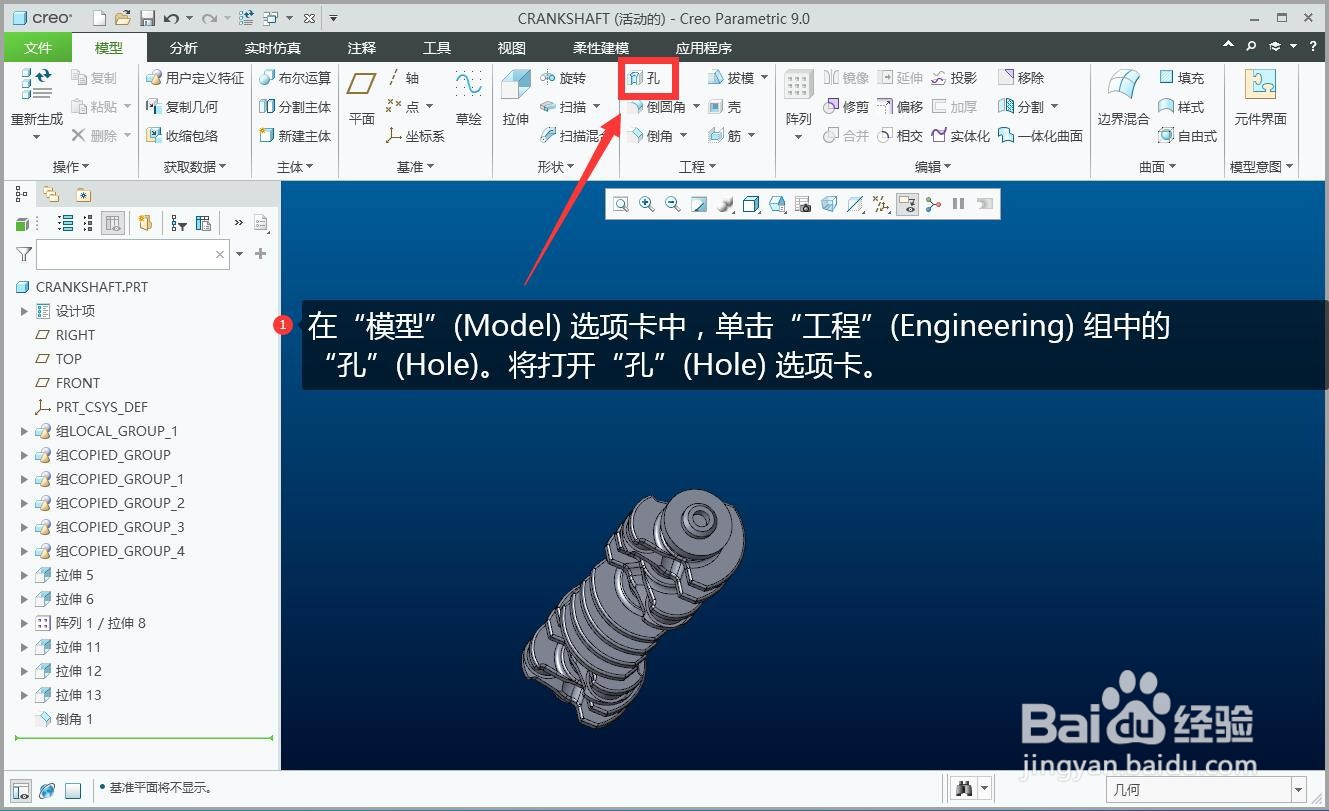

在“模型”(Model)选项卡中，单击“工程”(Engineering)组中的“孔”(Hole)。将打开“孔”(Hole)选项卡。
2/7单击“放置”(Placement)选项卡，然后执行下列操作：

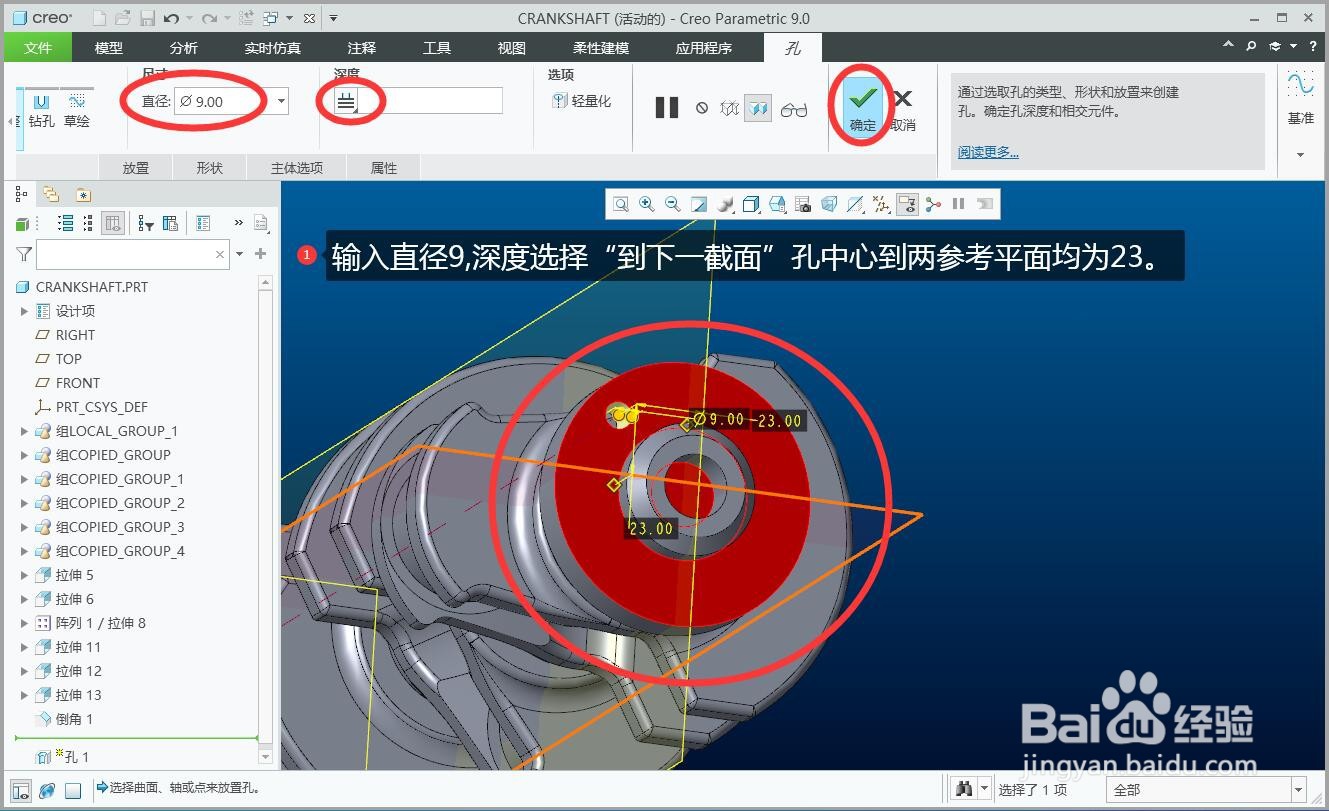

输入直径9,深度选择“到下一截面”孔中心到两参考平面均为23。

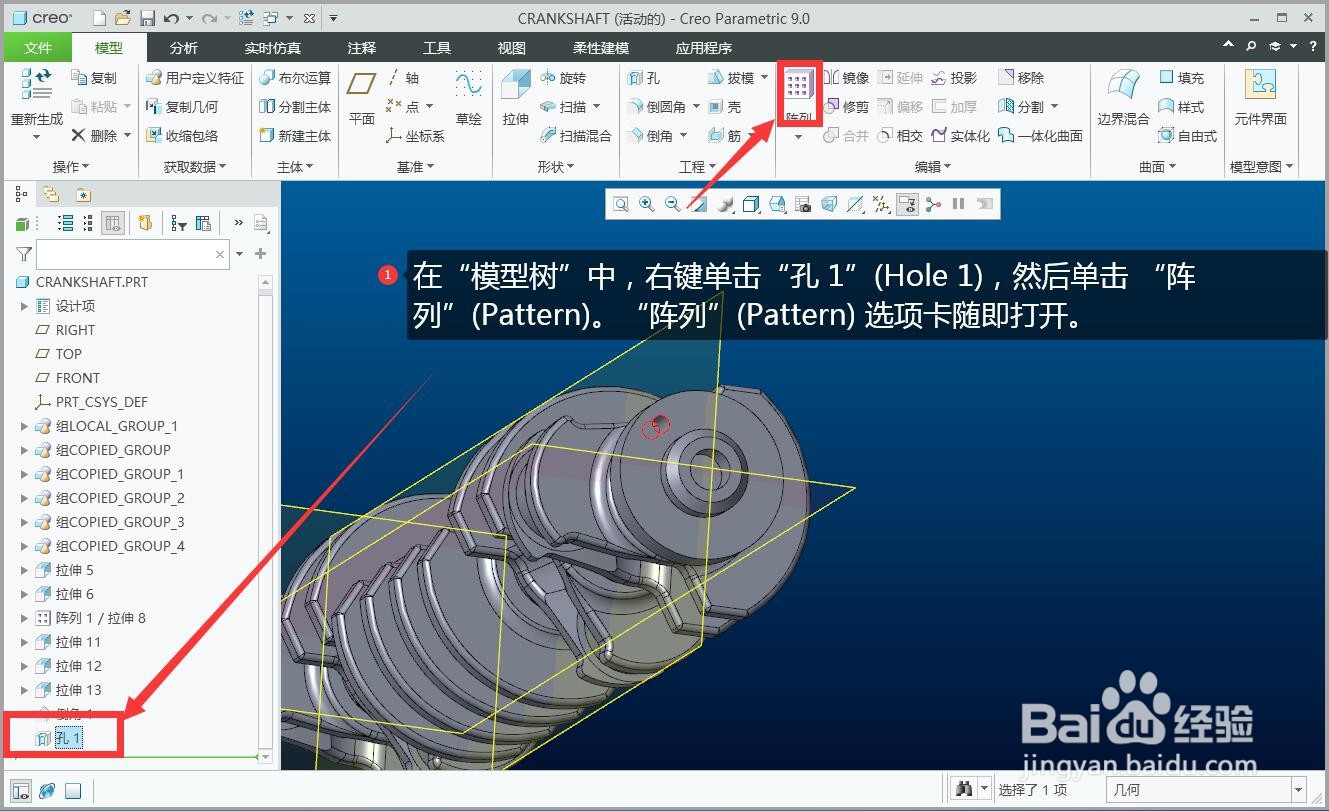

3/7在“模型树”中，右键单击“孔 1”(Hole 1)，然后单击“阵列”(Pattern)。“阵列”(Pattern)选项卡随即打开。

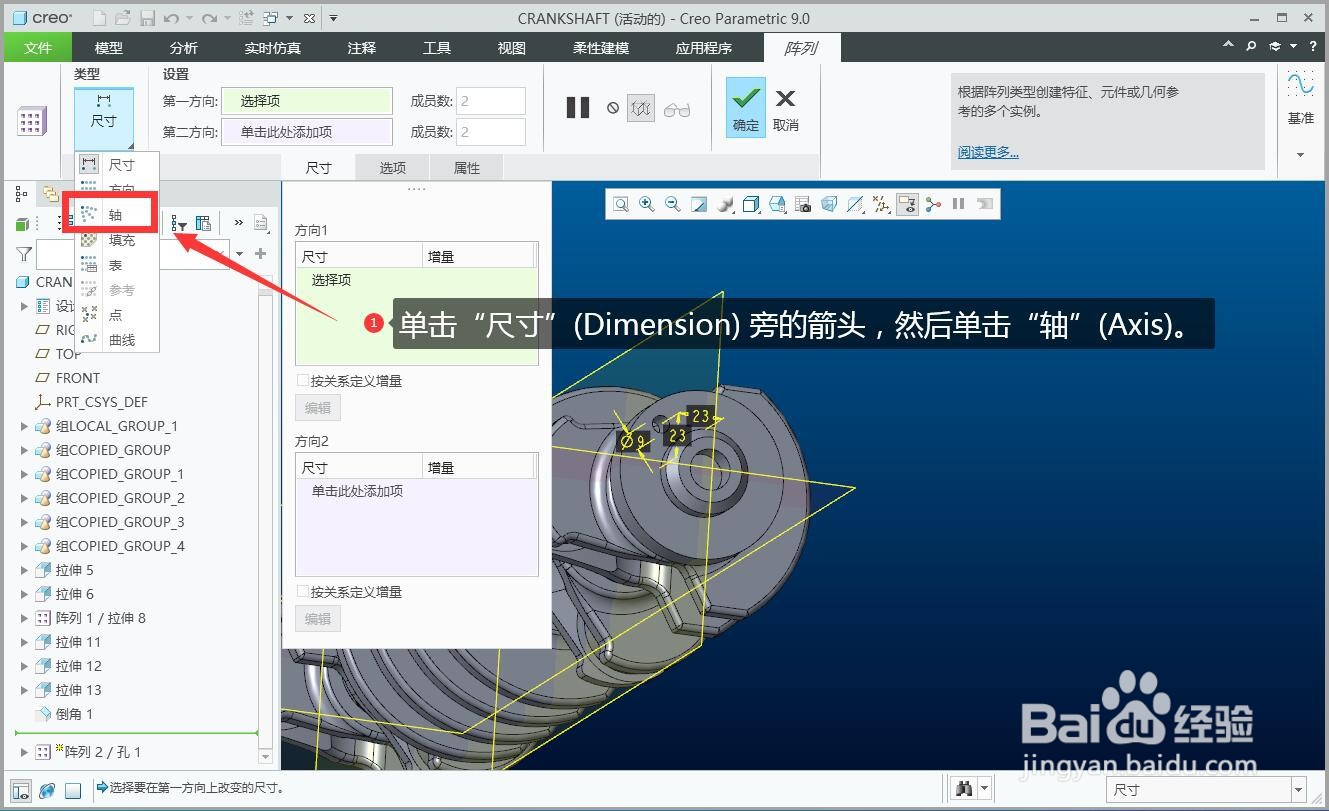

4/7单击“尺寸”(Dimension)旁的箭头，然后单击“轴”(Axis)。

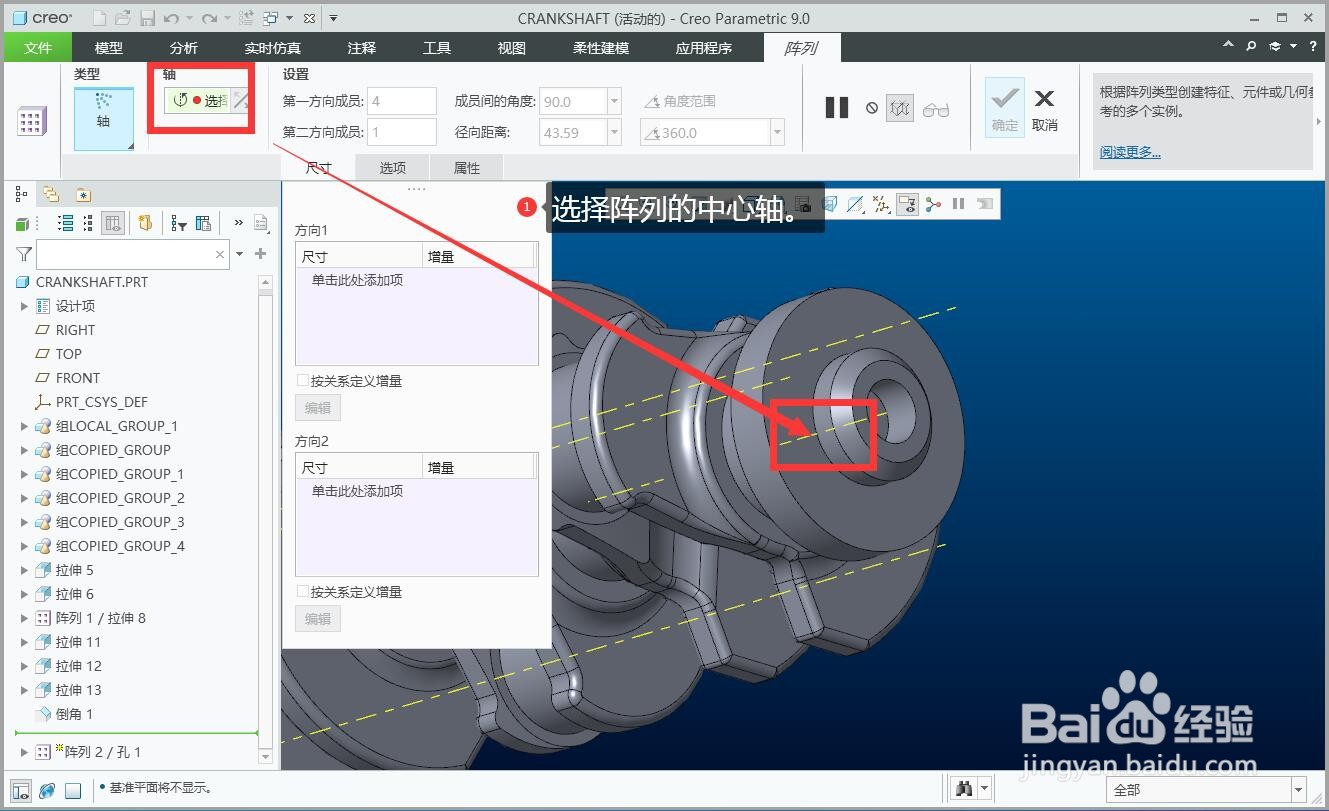

5/7选择阵列的中心轴。

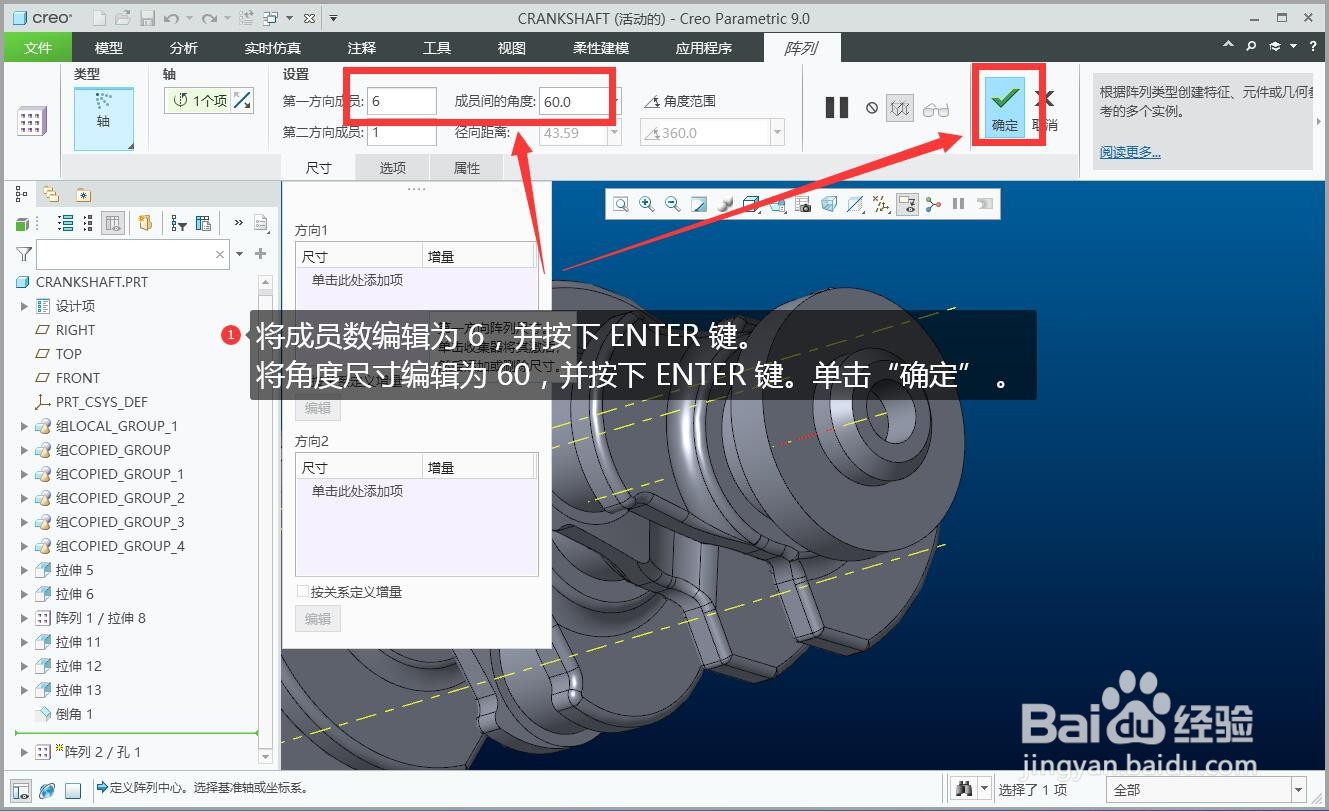

6/7将成员数编辑为 6，并按下 ENTER 键。
将角度尺寸编辑为 60，并按下 ENTER 键。单击“确定” 。

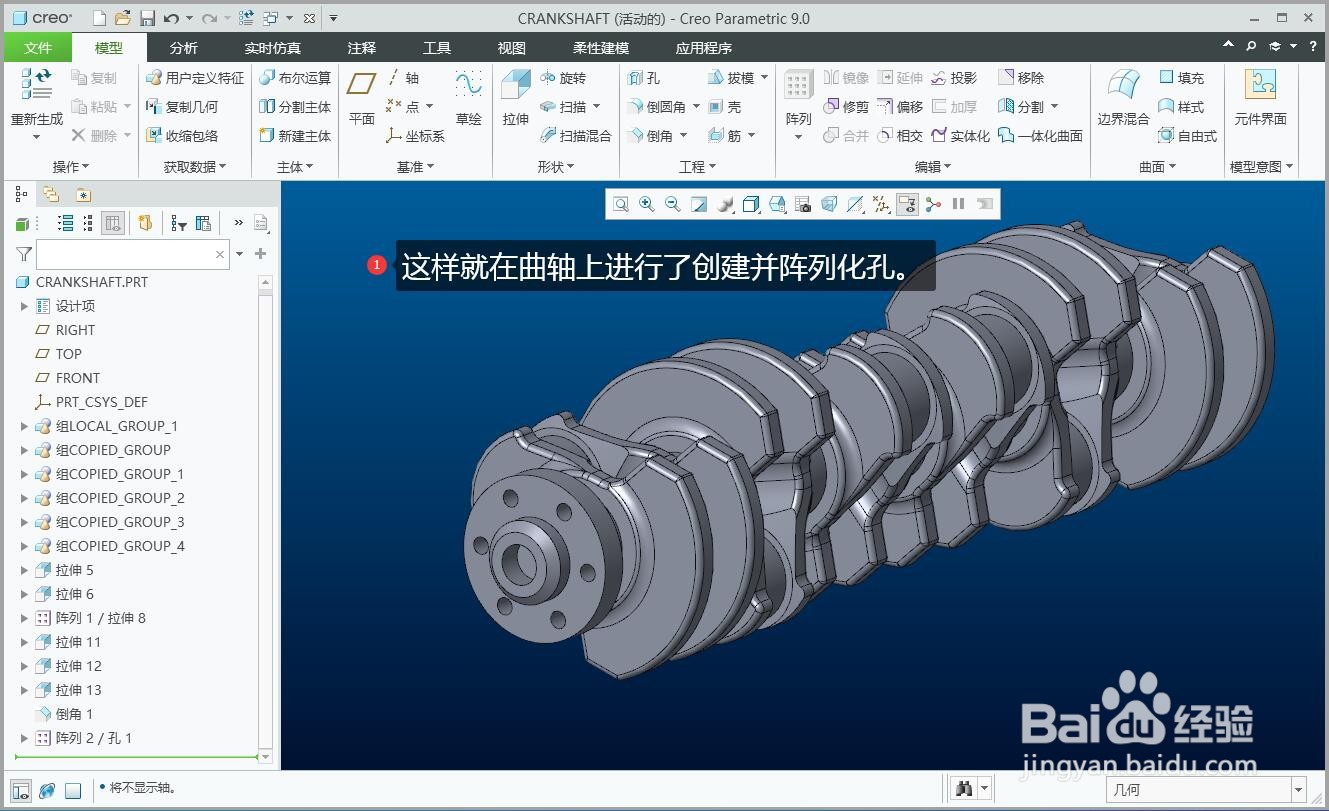

7/7这样就在曲轴上进行了创建并阵列化孔。
创建并阵列化孔 版权声明：
