锥形弹簧的solidworks三维建模
来源:网络收集 点击: 时间:2024-08-04【导读】:
锥形弹簧的solidworks三维建模方法/步骤1/3分步阅读
2/3
3/3
方法/步骤21/4
2/4
3/4
4/4
1.在草图中创建螺旋线,并设定螺旋线参数
SolidWorks的曲线工具中提供多种3D曲线类型,如投影曲线、组合曲线、分割线、螺旋线和涡状线等形式。螺旋线和涡状线可用来生成弹簧的3D曲线。如图1所示:

2.选中上视基准面作为草图平面,如图所示:

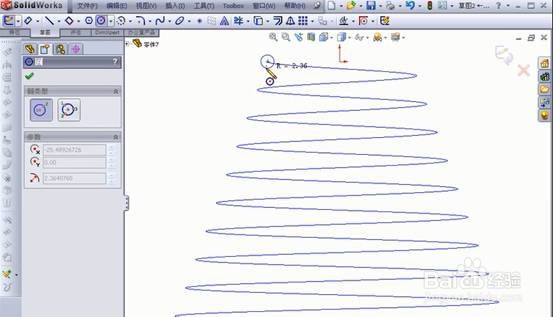

3.参数设定:设置定义方式螺距和圈数均为10mm,设置锥形螺纹线,锥度为20度。选中锥度外张选项,设置为反向,单击确定完成螺旋线,如图所示

1.创建新的基准面,并绘制扫描截面图形:

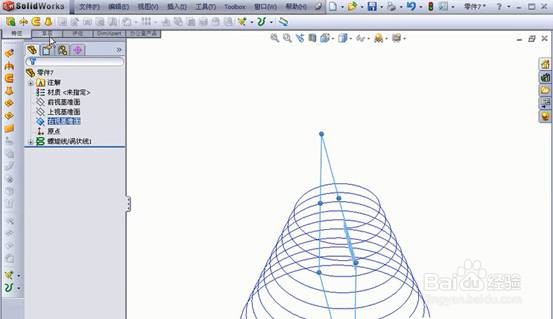

在右视基准面建立草图,如图所示

2绘制弹簧材料断面形状的草图,即绘制圆,如图所示

3.利用solidworks中的扫描特征完成弹簧的创建:

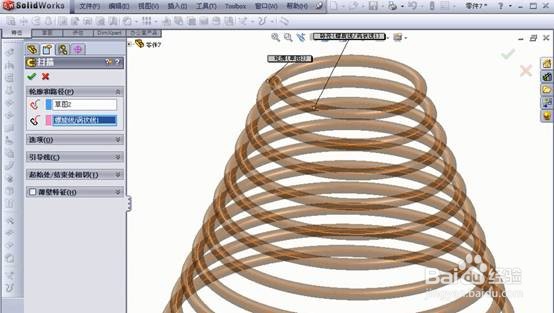

使所绘制的圆与螺旋线穿透,然后进行扫描,单击特征工具栏扫描按钮,扫描轮廓选择草图2扫描路径选择螺旋线:如图所示:

4.单击确定按钮完成锥形弹簧的绘制,如图:
