该经验给大家分享一篇SolidWorks绘制交叉曲线的教程。工具/原料more电脑SolidWorks2016软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

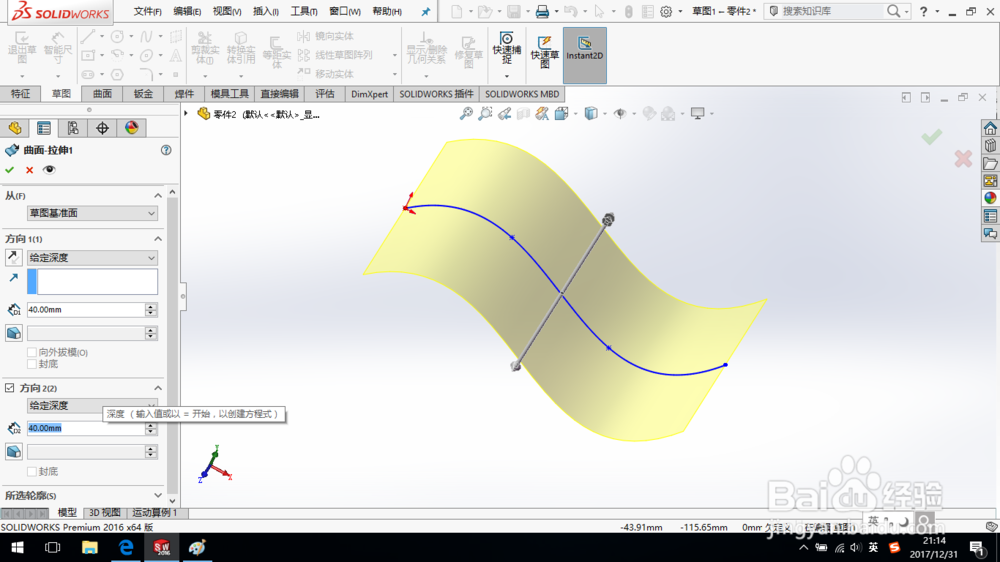

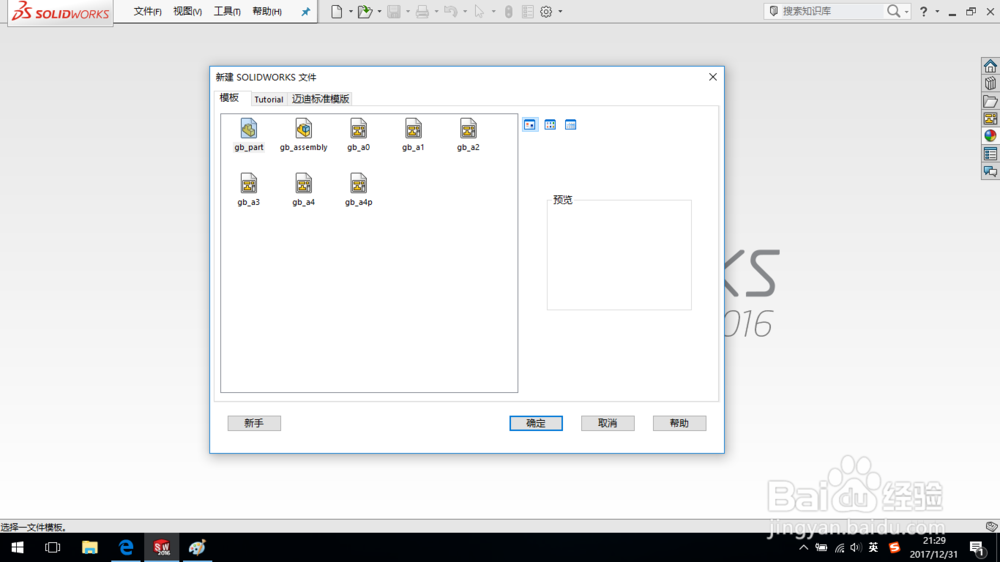

打开SolidWorks，新建一个零件模型。首先创建拉伸曲面1，如图所示。

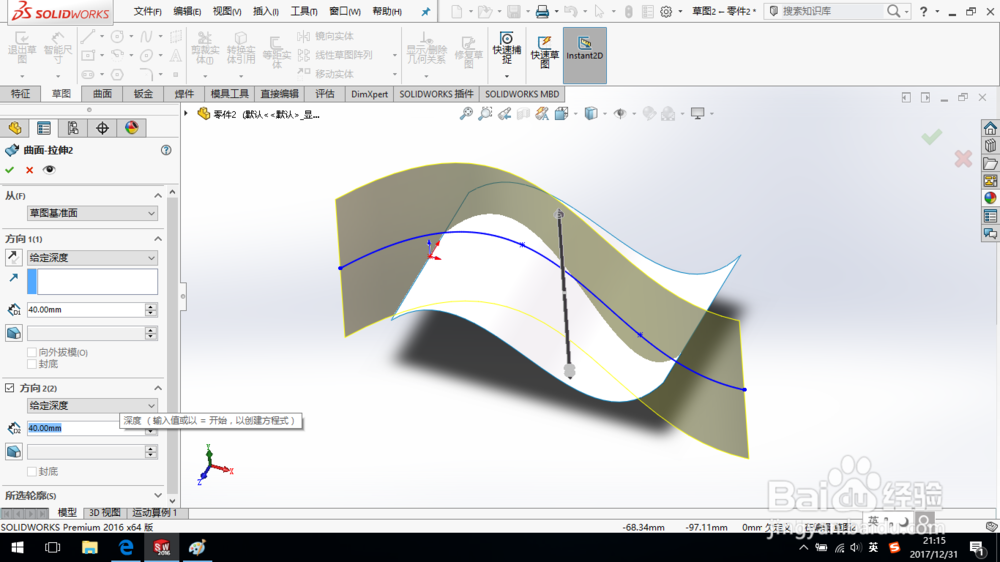

2/6创建拉伸曲面2，如图所示。

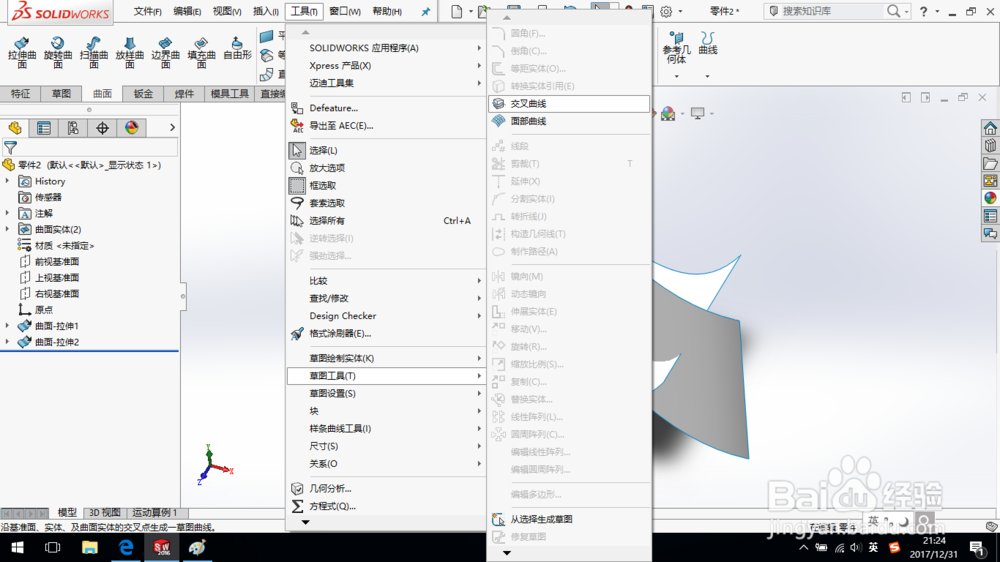

3/6单击“工具—草图工具—交叉曲线“命令。

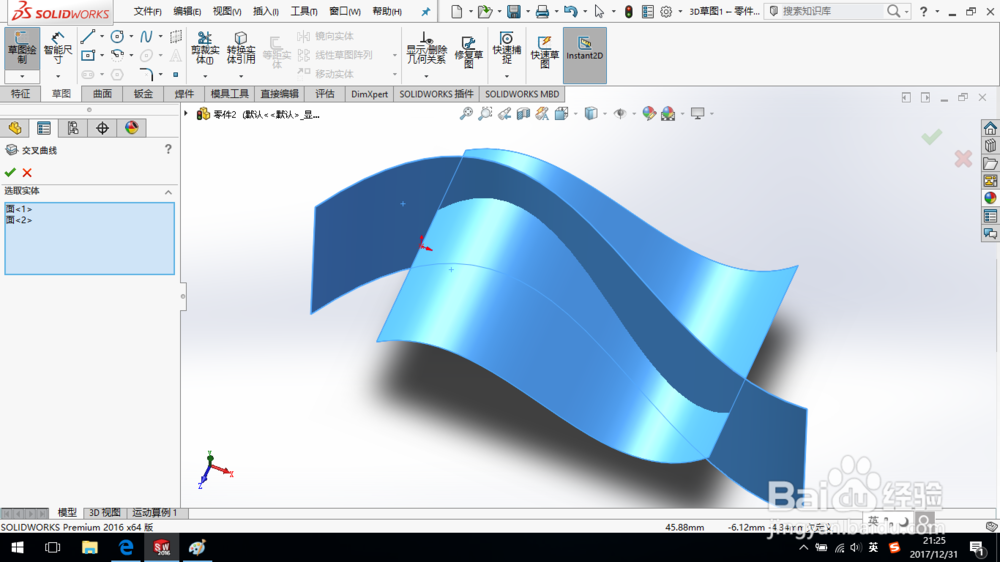

4/6点选曲面1和曲面2，单击确定，关闭“交叉曲线”对话框。

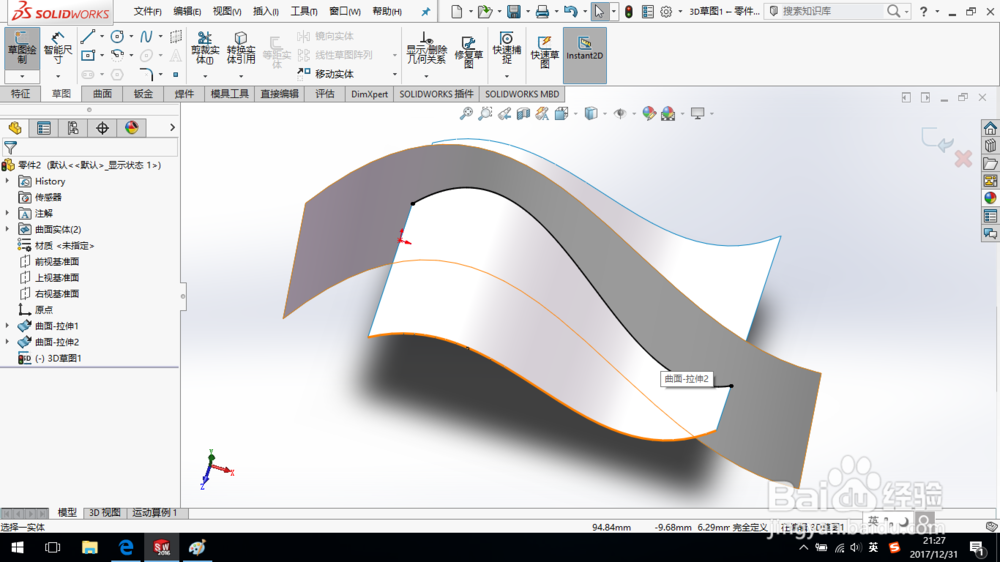

5/6系统自动生成曲面1和曲面2的交叉曲线。

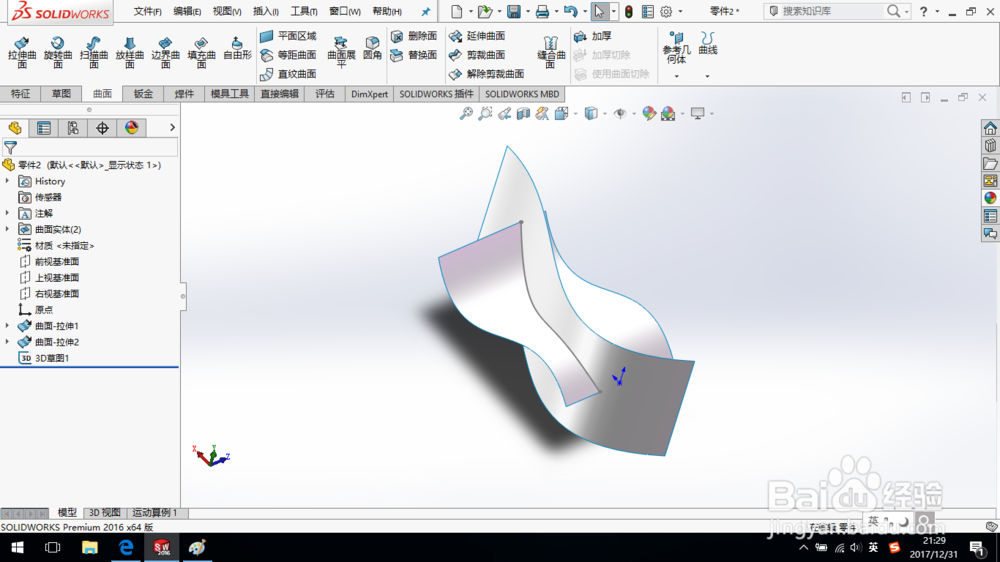

6/6退出草图，完成交叉曲线的创建，保存模型。
注意事项有问题可以留言。
喜欢的朋友可以点赞、收藏，你们的支持是创作的最大动力。
