订阅SolidWorks中拉伸凸台的钣金模型如何进行展开
来源：网络收集 点击： 时间：2024-08-05【导读】：
钣金建模可以使用基体法兰，也可以使用拉伸凸台，下面给大家介绍一个钣金拉伸凸台的展开方法品牌型号：华硕550系统版本：Windows7旗舰版软件版本：SolidWorks2015方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

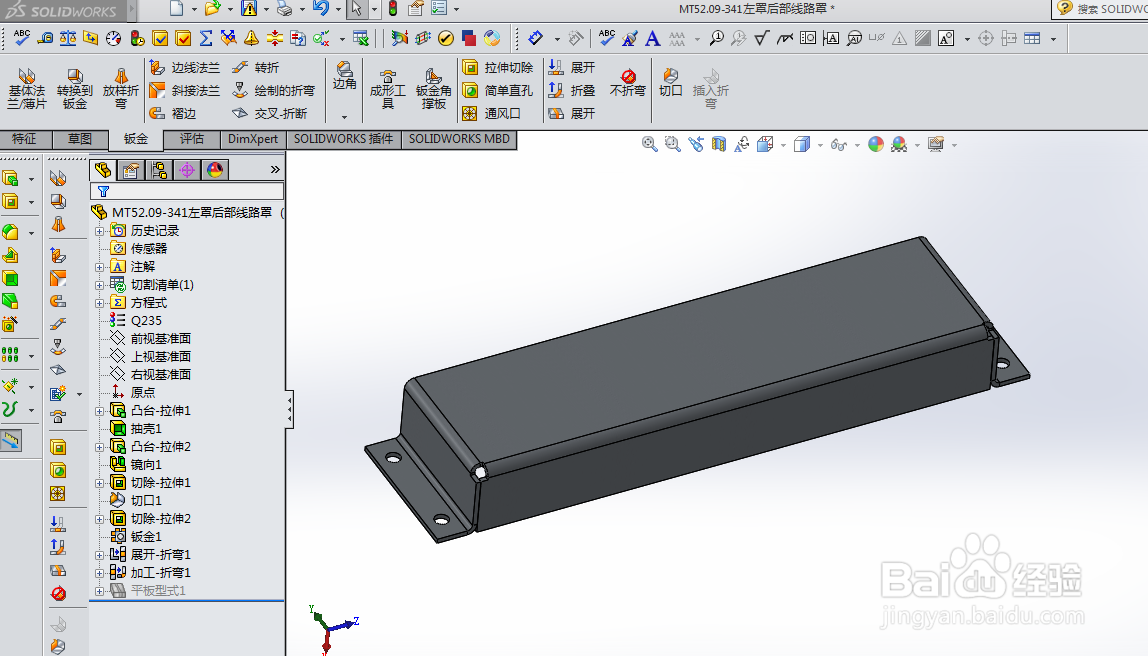

打开SolidWorks软件，选择一个建好的模型
2/6由于拉伸抽壳后的边角是封闭的，我们首先需要给它切口，才能展开

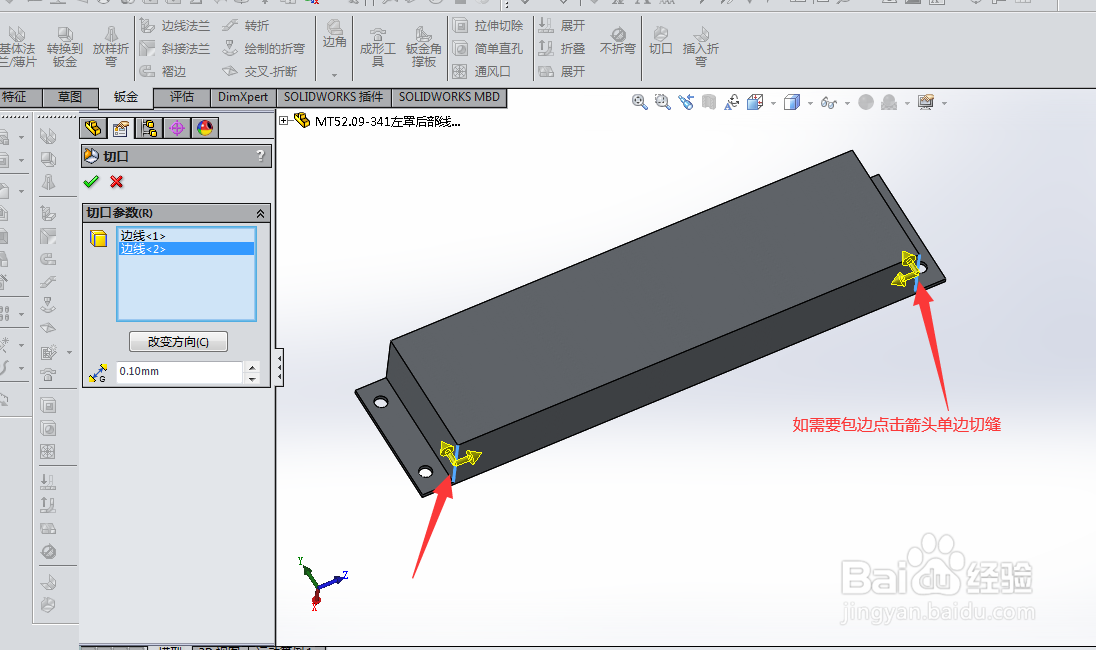

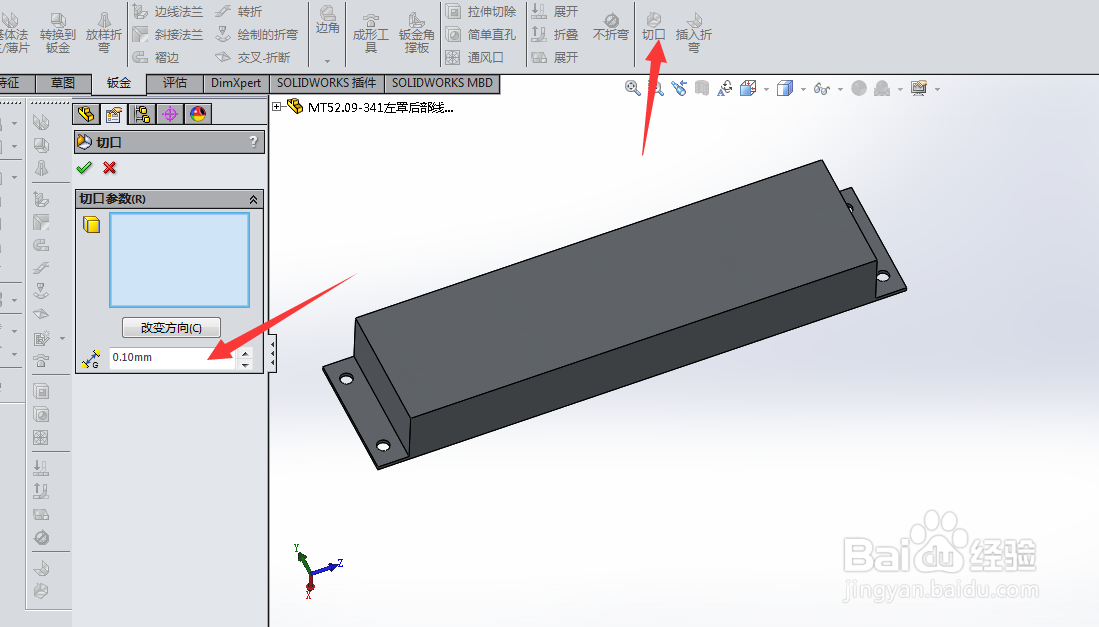

3/6点击上方切口，再点击需要切口的边角，可以选择单面也可以双面切，看箭头提示即可

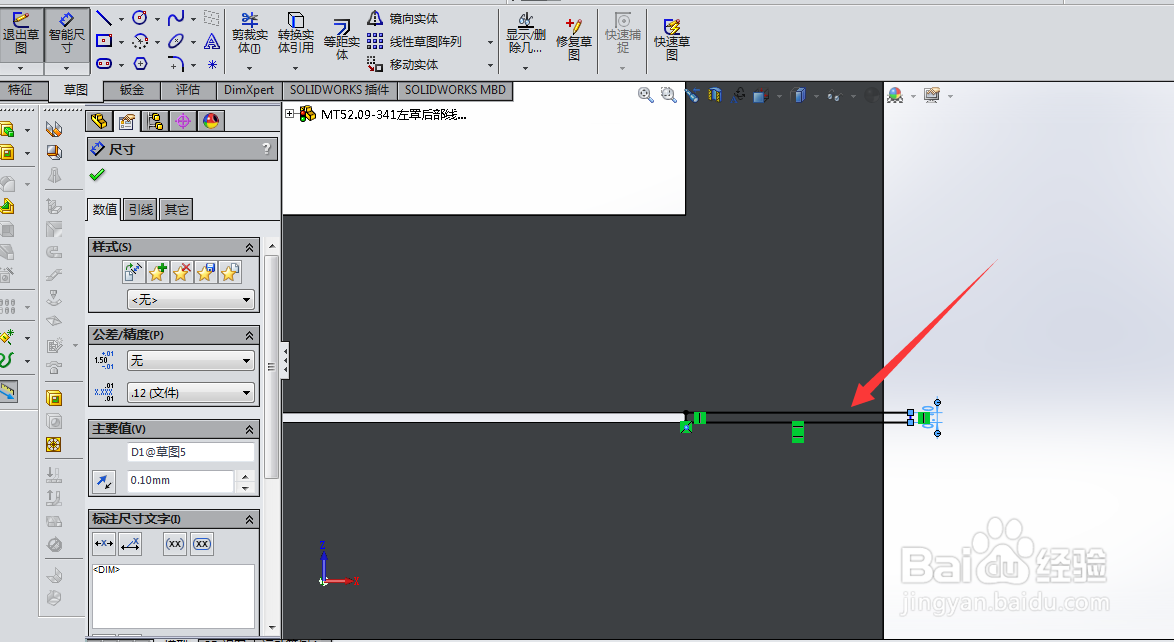

4/6切口后会出现未完全切穿，属于正常现象，因为下方多了一道折边，需要手动拉伸切除，绘制一个矩形，输入和切缝相对应的尺寸0.1mm
5/6然后再点击拉伸切除，切掉多余部分

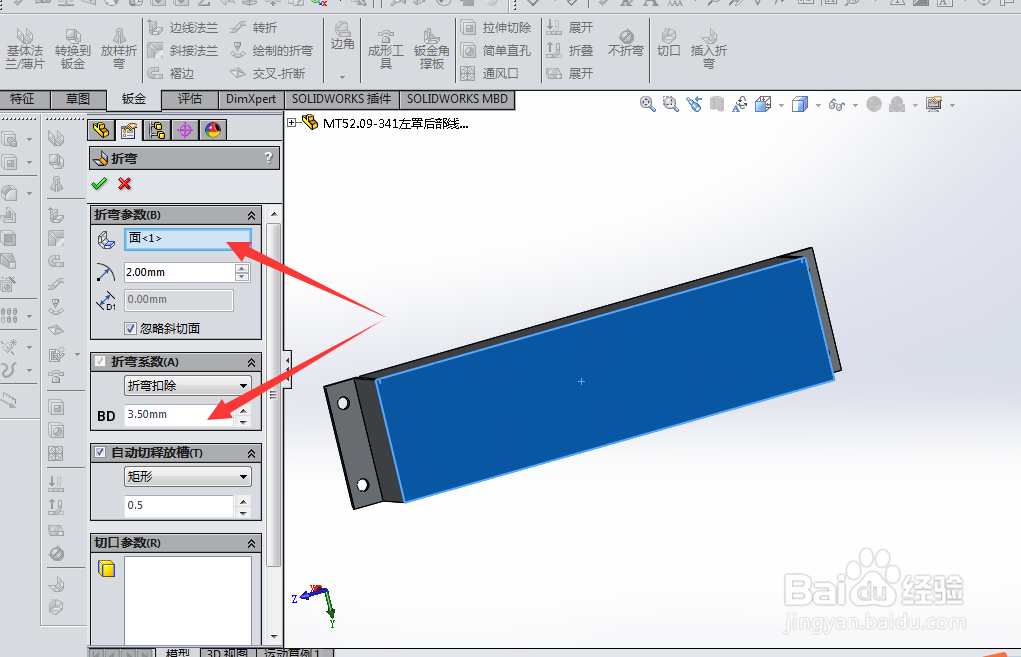

6/6最后点击插入折弯，输入折弯扣除系数再确定就完成了
注意事项单条切缝到底，没有其他折边就不需要手动拉伸切除了
