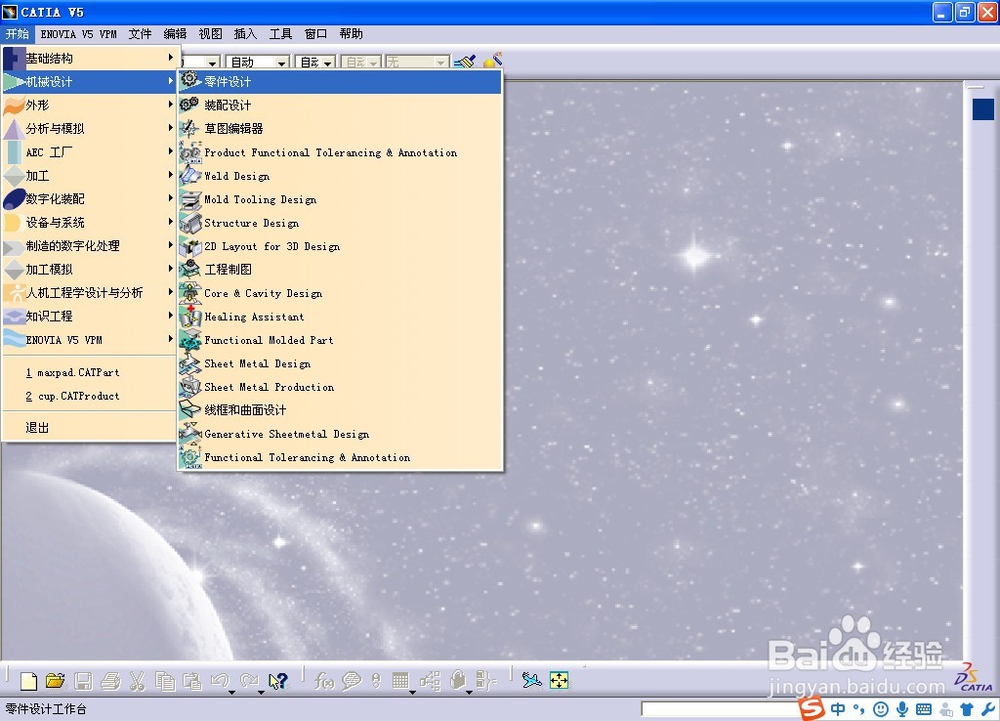

打开CATIA，在开始菜单中选择机械设计零件设计；

弹出新建零件名称对话框，将新零件名称命名为拔模圆角凸台，单击确定；

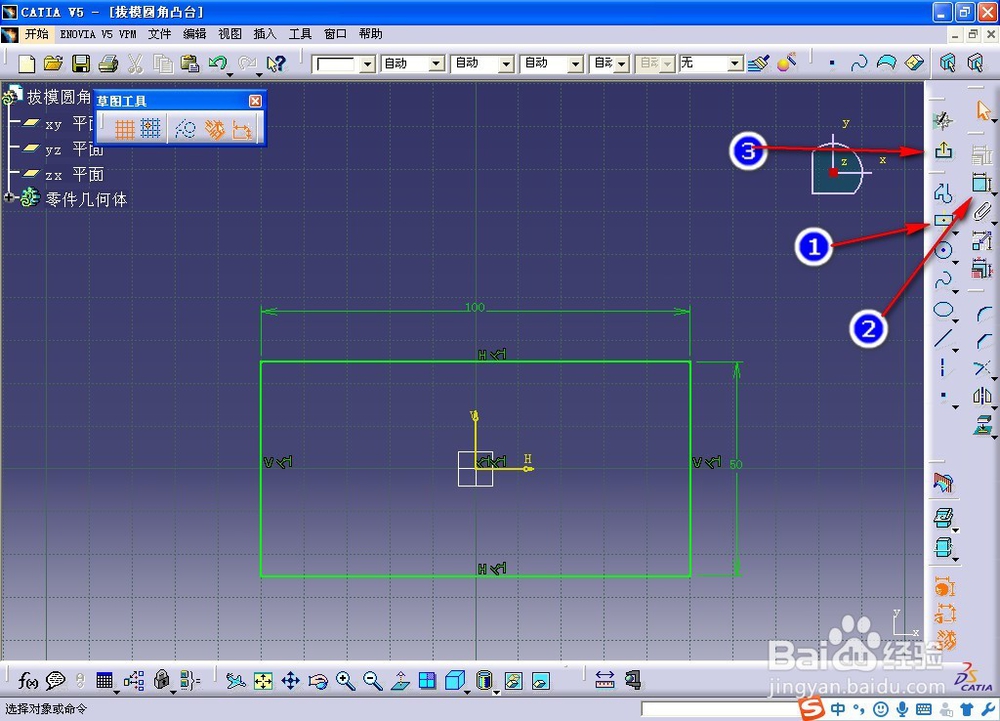

以xy平面为基准面进入草图界面，绘制一个长宽分别为100mm、50mm的矩形，操作完成后退出草图界面；

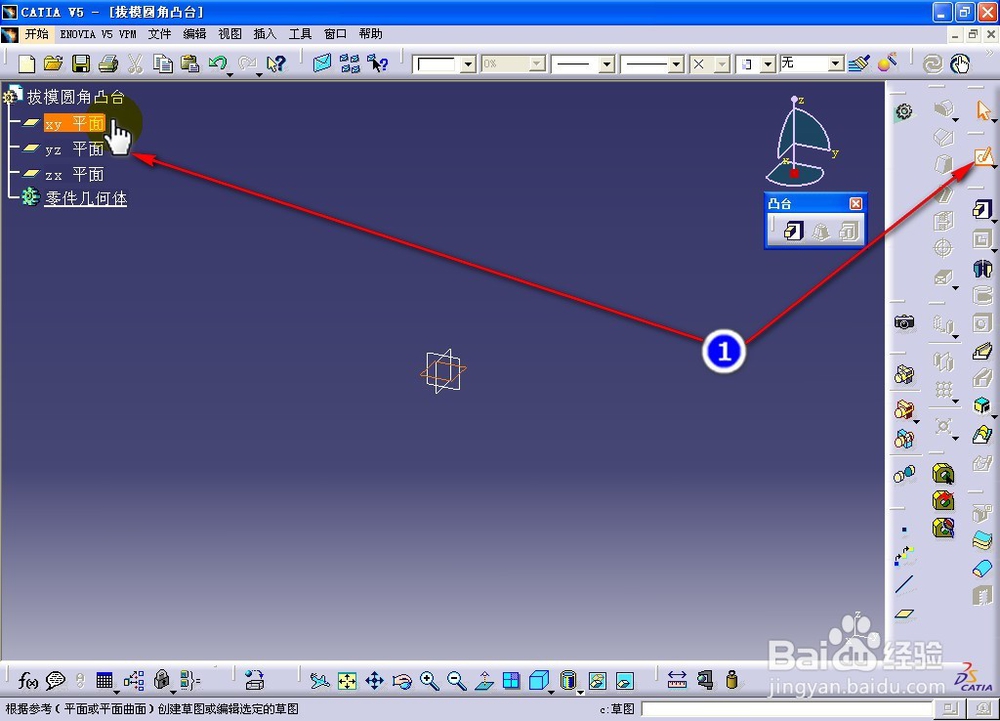

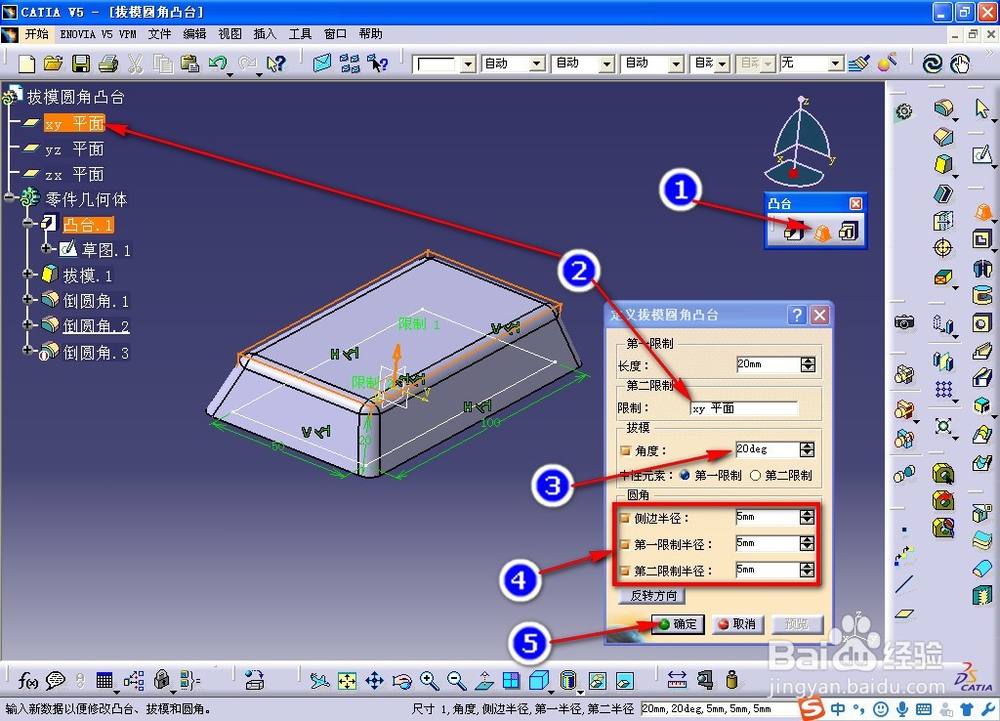

在右侧工具栏中鼠标单击拔模圆角凸台命令，弹出点命令对话框，鼠标左键点击图形区中新建草图，按照下图示序号及红色指引线依次完成操作，第一限制长度20mm，第二限制选择xy平面，拔模角度20°，圆角半径R＝5mm，操作完成后退出命令对话框；

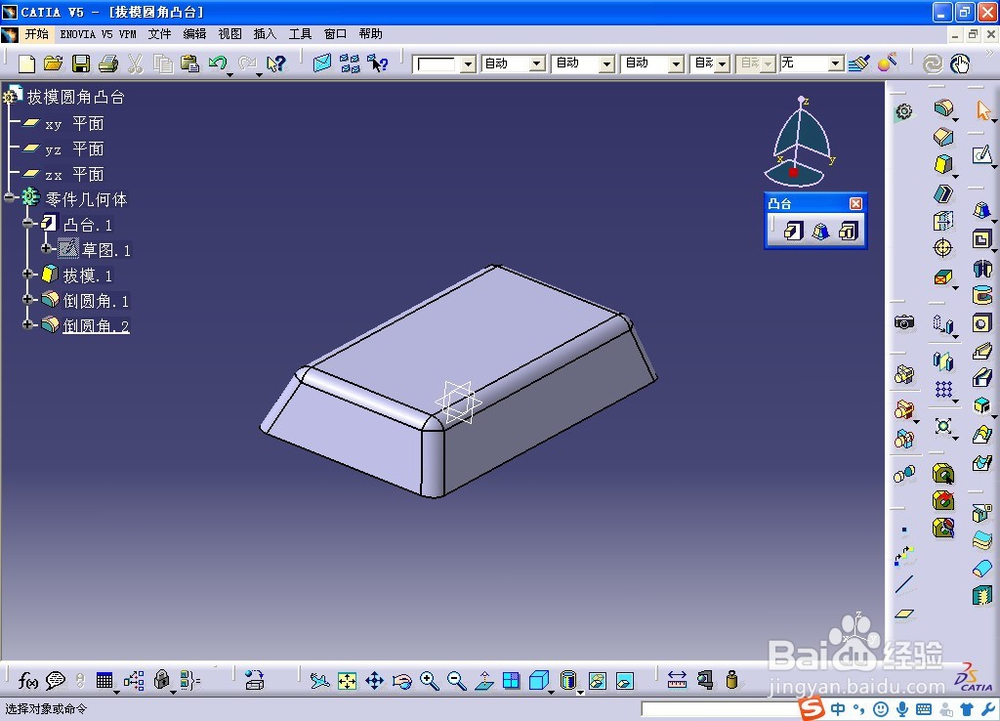

在左侧树形结构图中我们可以看到其实拔模圆角凸台命令是对长方体依次完成拔模和倒圆角命令的操作，集成在一个命令里面，简化了模型操作步骤。

经验开头上传有作者关于此经验的操作视频；

如有疑问可随时向作者留言，我会及时帮大家解答。
