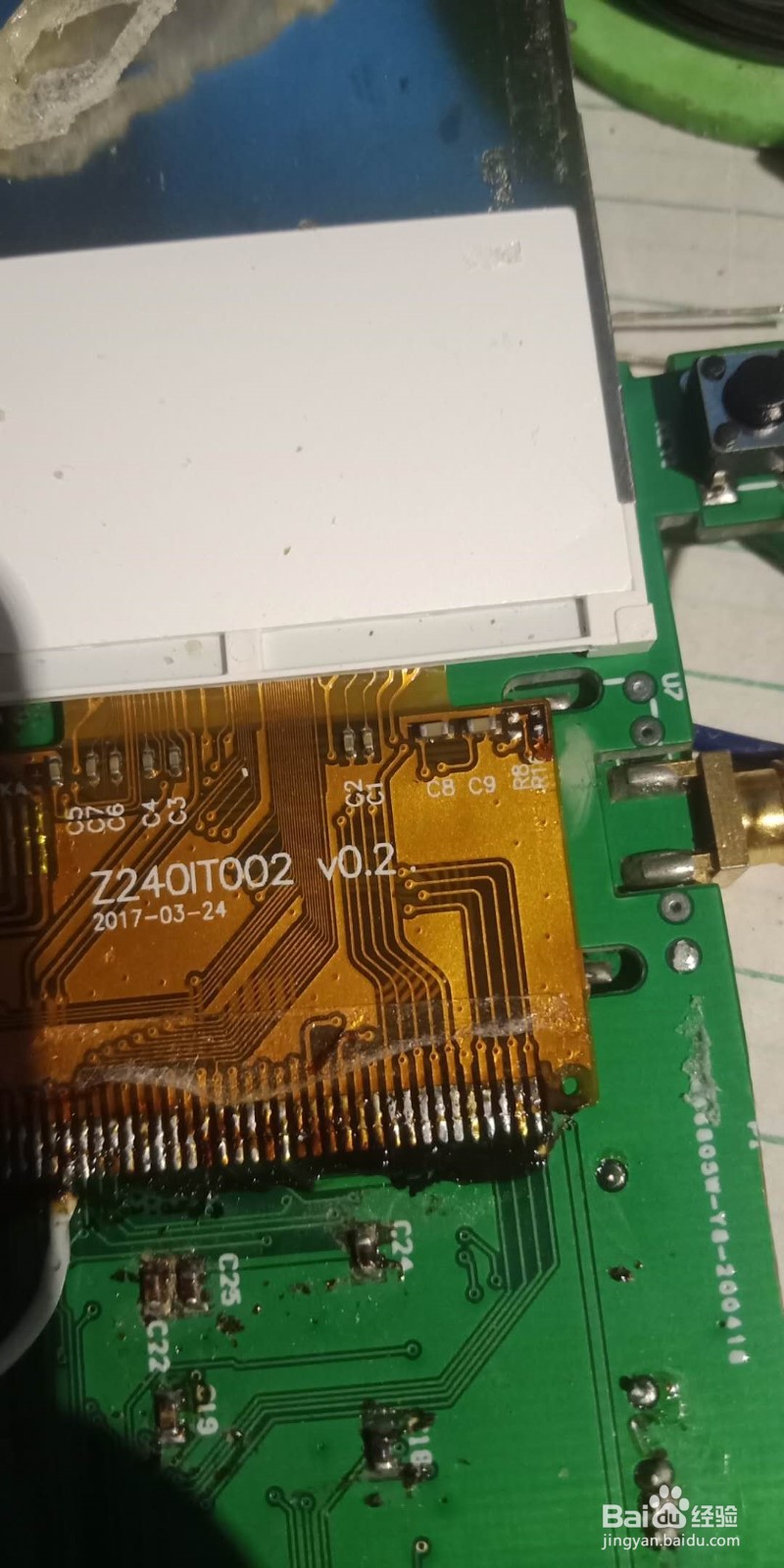

之前从网上淘了个DSO138示波器，上面有个贼大的2.4寸液晶屏看着很是诱人，37针的，PFC排线上印着Z240IT002字样，如下图；网上一搜能搜到一些资料，说是ILI9341驱动，某些商家还给了引脚定义，可以说良心大大滴好。

早就想把我那1.8寸的弱鸡lcd换了。今天板子到了迫不及待的焊接完毕，开始debug。这是我的硬件连接，没想太多什么FSMC啥的，直接用STM32F103V8T6的PE0~PE15连LCD的DB0~DB15,另外选了几个GPIO作CS,RS啥的。

网上关于这种液晶屏的例程也蛮多的，五花八门，我随便找了个例程搞到我的程序里，改了半天终于编译通过。但是下载进单片机没有显示，太正常不过了。调试了一下，发送读ID指令0xD3收到的几个字节都是0，测了所有引脚的信号都正常。这就怪了，又仔细梳理了时序：复位引脚给个负脉冲然后保持高，其他控制线都按照8080的时序来，还不放心又和各大论坛给的程序对比了一下，除了发现有些程序先送并口数据，再给WR低-高电平之外（正常先给WR低电平-送数据-拉高WR），其他没什么差别。可是程序就是读不出9341.

我对我的焊接向来很有信心的啊，不会脱焊和短路啊，而且也测了，各大引脚该低的时候都低了，该高也高了啊！那肯定不是硬件问题，是软件问题！

会不会电平边沿之间没加延时呢？又开始改程序、编译、下载、debug。还是不行。

又上网找其他人的例程，抄进来，编译修改debug-编译修改debug...仍然不见起色。

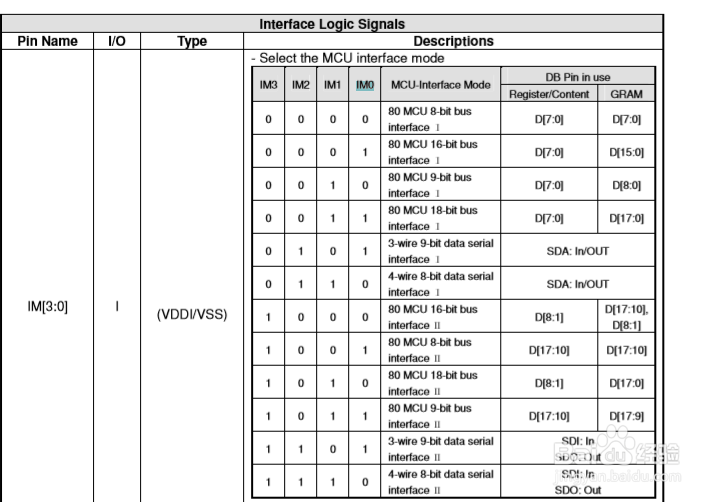

又又上网脑补8080时序，STM32驱动TFT，ILI9341读不出ID，ILI9341的引脚连接，知道37pin的比40pin少了IM0~IM2 ，3个引脚，又从手册上查到，这3个引脚是用于设置通信模式的（SPI、8位并行、16位并行等等见下图）；还查了FSMC怎么驱动的LCD云云...别个讲得是风生水起，头头是道，放在我的程序上就是脑壳晕肚皮痛，脚趾盖盖裂条缝。实在不知道为啥，心态逐渐发散。。。甚至开始怀疑LCD坏了。

突然想起经常检测元件好坏的法子，换到淘来的DSO138示波器上肯定能用撒，示波器测一下它的时序，这已经是终极办法了；就是干！又把LCD拆焊下来，装回原装产品。开机果然能显示。心态总算有点回收。

开着我的固伟一边把探头按在测试点，一边按复位开关，一边按触发，费劲是有点，总算把各大引脚的时序理出来了，和网上的和我的基本一致，关键是16位数据，细看下表，一排是DB15~DB0的信号电平，竖着是根据CS信号得到的数据的序号，就是说第二排的1100101100000000是第一个CS低区间单片机送到LCD的16位并行信号，第3排的是第二个CS低时送到LCD的信号，测了前面8个，奇怪的是低8位全是0，假如只看高8位，依次传送的是0xCF,0x00,0xC1,0x30,0xED,0x67,0x03,0x12。

回头再看例程中传送的数据如下图所示，正好是刚才测出来的！从此便是惊天地泣鬼神，我在哪儿我是谁。其他的不说，就按测出来的这种时序写程序一定能驱动起来。

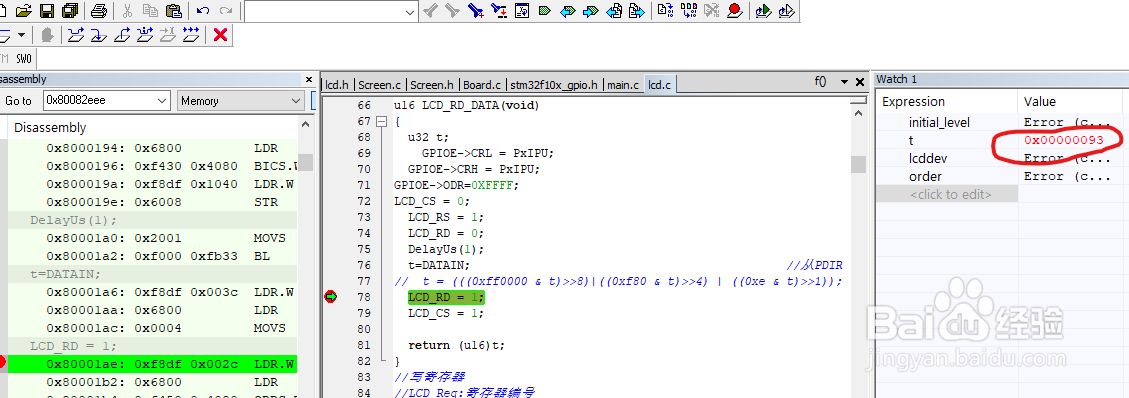

现在来看，原来LCD只认DB15~DB8的数据。之前抄袭的程序都按照16位传送，送到低DB0~DB7去了。例如：按照我抄袭的程序0xCF送到LCD，其DB15~DB0是0x00CF，DB15~DB8=0了，难怪没反应呢。现在再改起程序来就得心应手了 ，找到问题了，只需要把要传送的数据左移8位即可，第一次可能正确的实验嘛，严格按照测得的时序来写：开始复位引脚拉低17ms（测出来的）后抬高，抬高163ms后开始读写操作。保证其他引脚时序正常，下载进去我久违的93终于出现了（下图）。cheers！

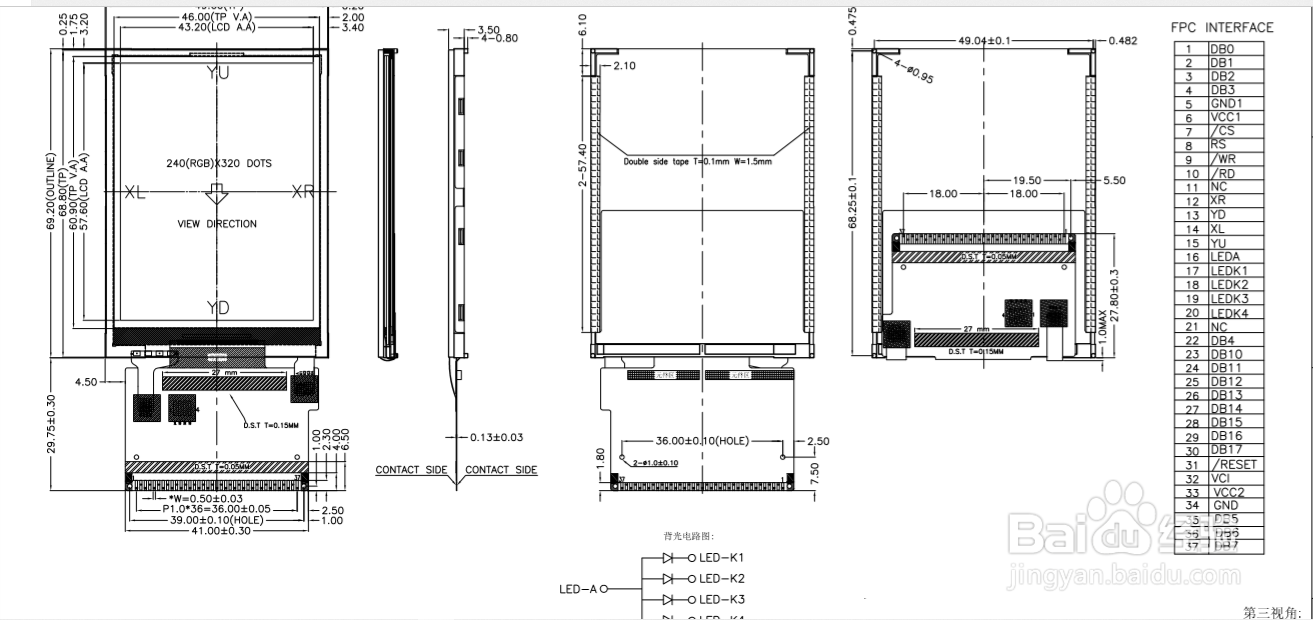

但这又回到以前的疑问，这块屏到底是16位还是8位？再翻这块屏的资料，前面已经查过了，IM0、IM1、IM2这些引脚是用来设置ILI9341通信方式的，现在手里这块屏是37pin的，就是下图中这块，没IM引脚。那咋知道8位还是16位？上网搜37pin的LCD也查不到。这就是最坑的地方，要是我早知道8位的就不用瞎改半天而徒劳无功了。

正在我高兴得把玩着我的LCD的时候，我隐约感觉：IM引脚可能在PFC上通过电阻设置好了，毕竟PFC上有几个0603和0402的贴片。见下图，大部分是电容，只有右上角有个0402电阻，旁边还有个0402空位没焊元件。巧合的是焊上的这个电阻名叫R8，没焊那个叫R16。嗯...只有两个电阻为啥不叫R1，R2呢？偏要叫8和16。难道没点意思？
