SolidWorks可以绘制涡状线放样切割出凹槽。工具/原料more电脑SolidWorks绘图软件方法/步骤1/14分步阅读
2/14
3/14
4/14
5/14
6/14
7/14
8/14
9/14
10/14
11/14
12/14
13/14
14/14

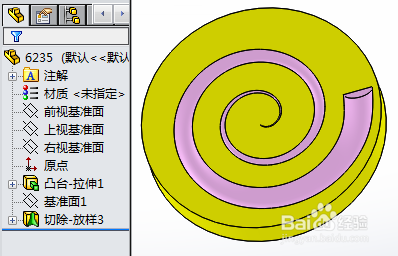

例如在下面的零件中放样切割出涡状线的凹槽。

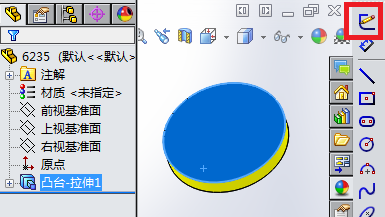

2/14选零件上表面，单击“草图绘制”图标按钮。

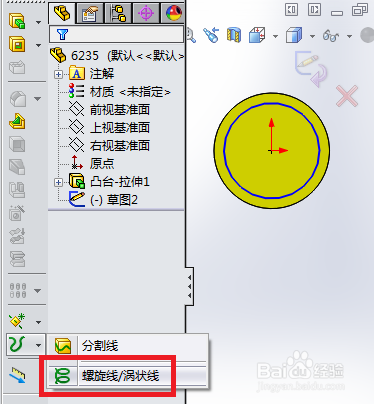

3/14绘制出一个大圆后，单击曲线工具栏的“螺旋线/涡状线”图标按钮。

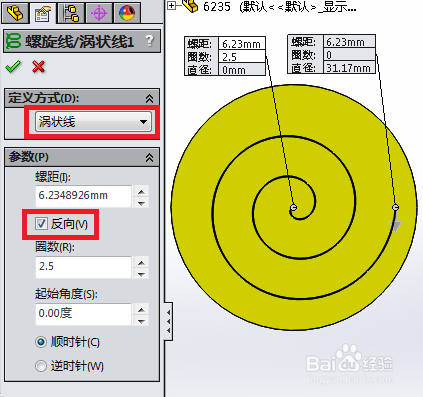

4/14进入涡状线设置，选择“涡状线”的“定义方式”，勾选“反向”，“起始角度”设置了一个特殊角度，以便选取现有基准面绘制凹槽轮廓。

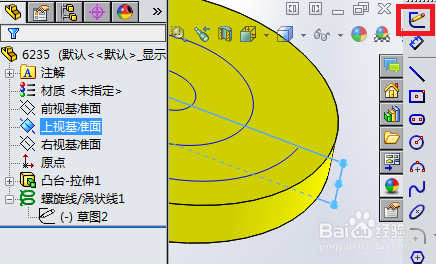

5/14选取通过涡状线起始点的现有基准面后，单击“草图绘制”图标按钮。
6/14绘制放样凹槽轮廓，定义中心与涡状线的“穿透”几何关系，最后退出草图。

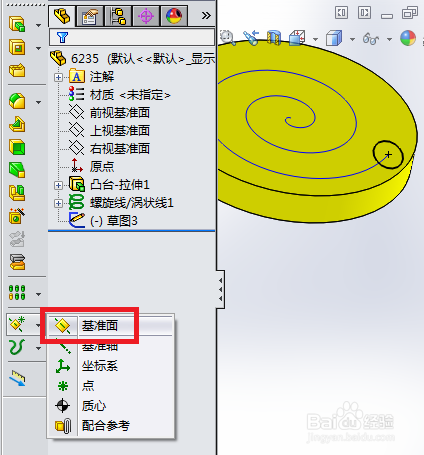

7/14单击“基准面”图标按钮。

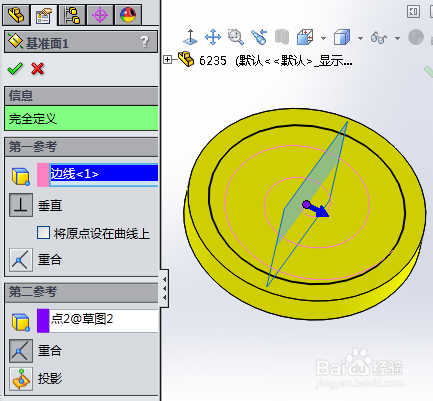

8/14分别选取涡状线和终点，绘制出通过涡状线终点的基准面，也可以选取其它特征来创建不同的基准面。

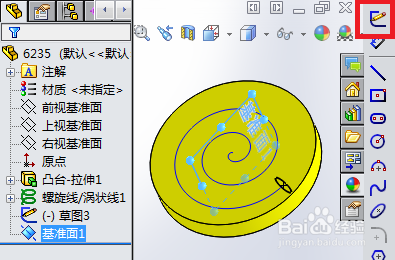

9/14选新基准面，单击“草图绘制”图标按钮。

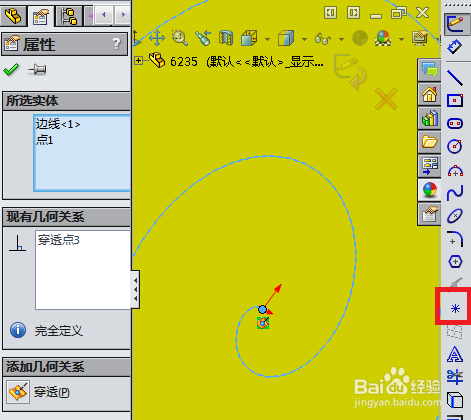

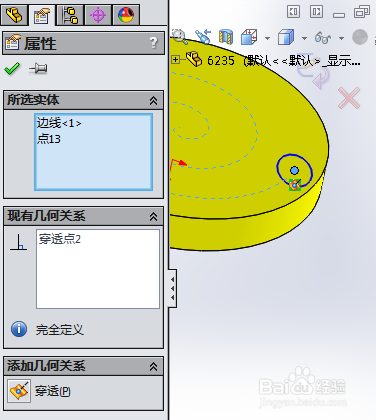

10/14在涡状线终点附近绘制一点，定义该点与涡状线的“穿透”几何关系，才可使该点与终点重合。

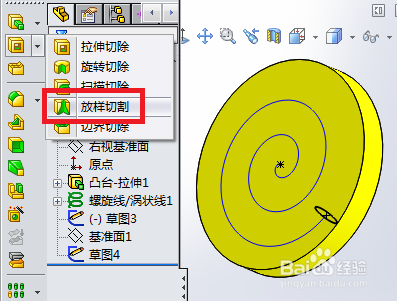

11/14退出草图，单击“放样切割”图标按钮。

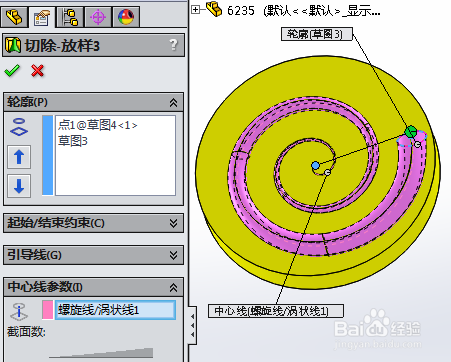

12/14选取点和凹槽轮廓，点击“中心线参数”选取框，选取涡状线。
13/14绘制涡状线放样切割凹槽完成。
14/14关于“放样”命令的更多操作，欢迎到我的百度经验看看。
注意事项本文内容仅属个人经验，如有不足请谅解，若觉得内容可以，请您给我点赞，您的赞赏将是我写经验的动力。
