订阅solidworks2018 3D转工程平面图
来源：网络收集 点击： 时间：2024-08-06【导读】：
solidworks2018 3D转工程平面图品牌型号：联想电脑系统版本：win10软件版本：solidworks2018 3D 方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

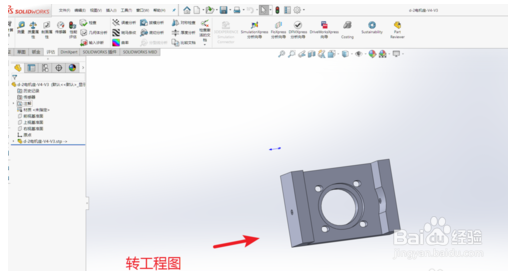

打开solidworks2018，找出画好的3D图。

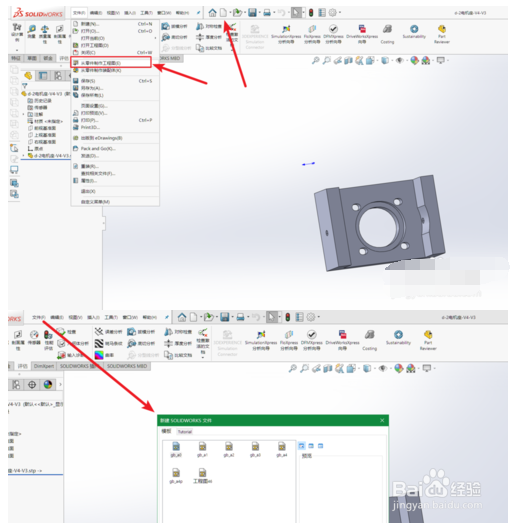

2/5依次点选菜单栏的：文件-从零件制作工程图;

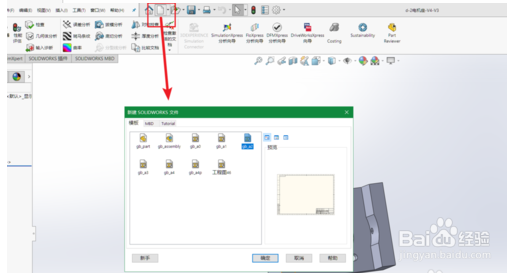

或点选“新建”命令-选择工程图;
如图
3/5选择A2模板，如图，在右侧会出现“视图调色板”(默认的)，
在视图调色板里，可以看到3D零件的投影视图。

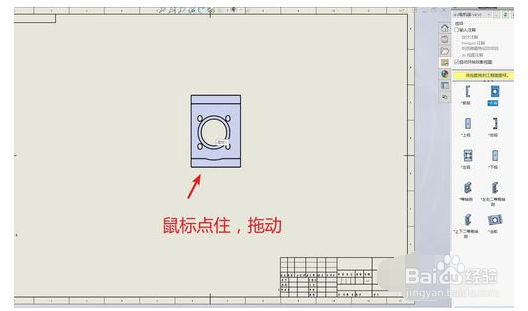

4/5选择一个投影视图，鼠标点住拖动到图框内。如图
鼠标松开后，投影视图就在图框里了，这时在界面的左侧会出现“投影视图”栏。

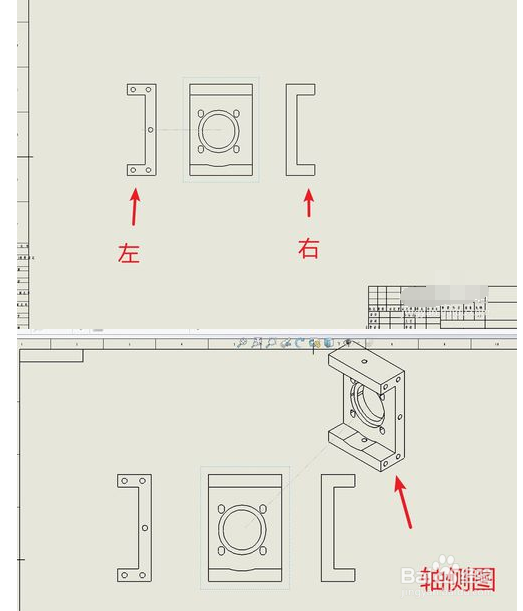

5/5一般的工程图都是3视图，这时把鼠标移动在投影视图的右边，会出现3D零件的右视图，往左是左视图，往右上角或左上角，会有轴侧图。
注意事项耐心操作
