该经验给大家分享一篇SolidWorks应用路径配合实现凸轮装配的教程。工具/原料more电脑SolidWorks2016软件方法/步骤1 创建凸轮1/2分步阅读
2/2
方法/步骤2 创建凸轮机构平底从动件1/2
2/2
方法/步骤3 装配凸轮机构1/6
2/6
3/6
4/6
5/6
6/6
注意事项
打开SolidWorks，新建一个零件模型。在前视基准面上绘制草图，如图所示。
2/2创建拉伸特征，如图所示。完成凸轮创建，保存模型。

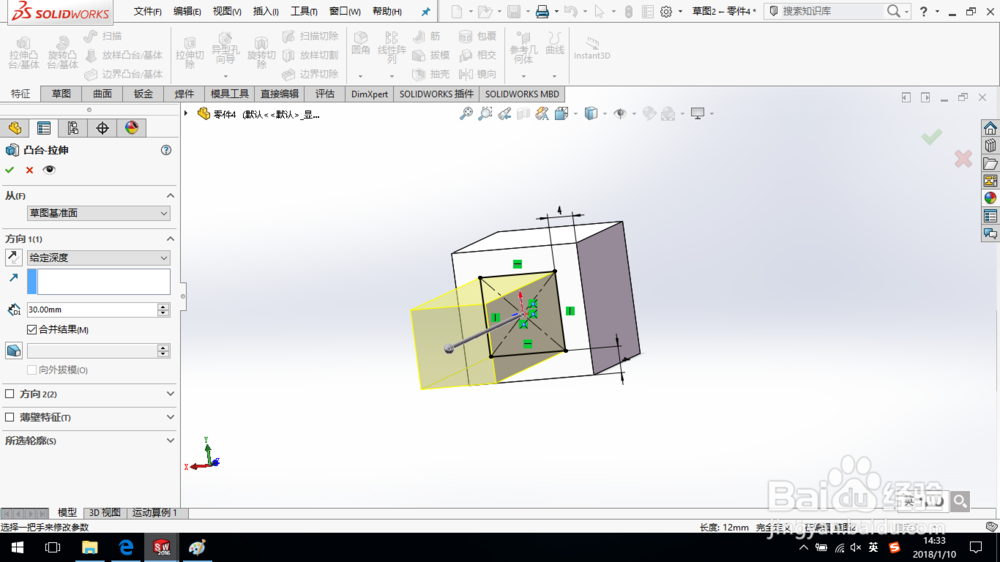

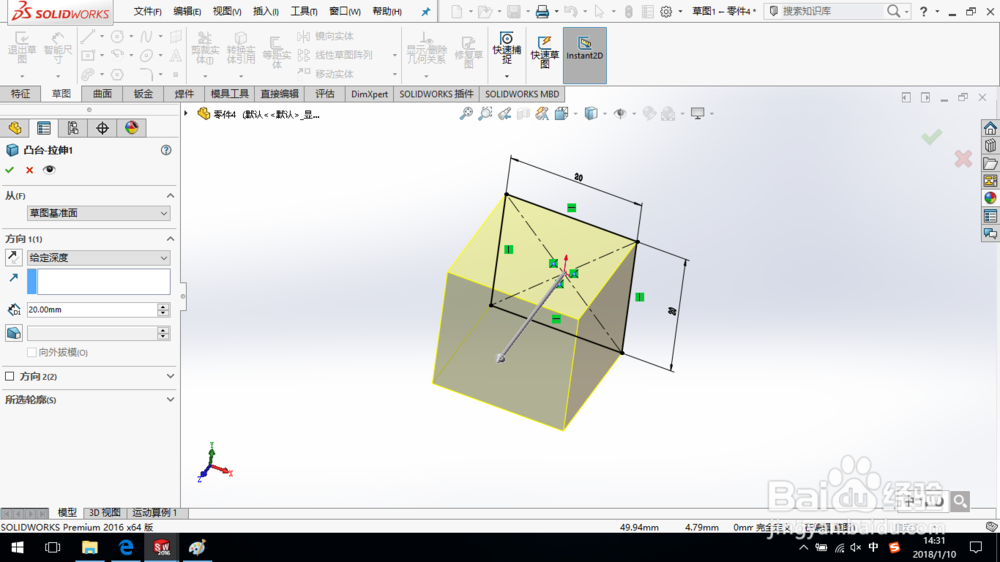

方法/步骤2 创建凸轮机构平底从动件1/2打开SolidWorks，新建一个零件模型。创建凸台-拉伸1，如图所示。

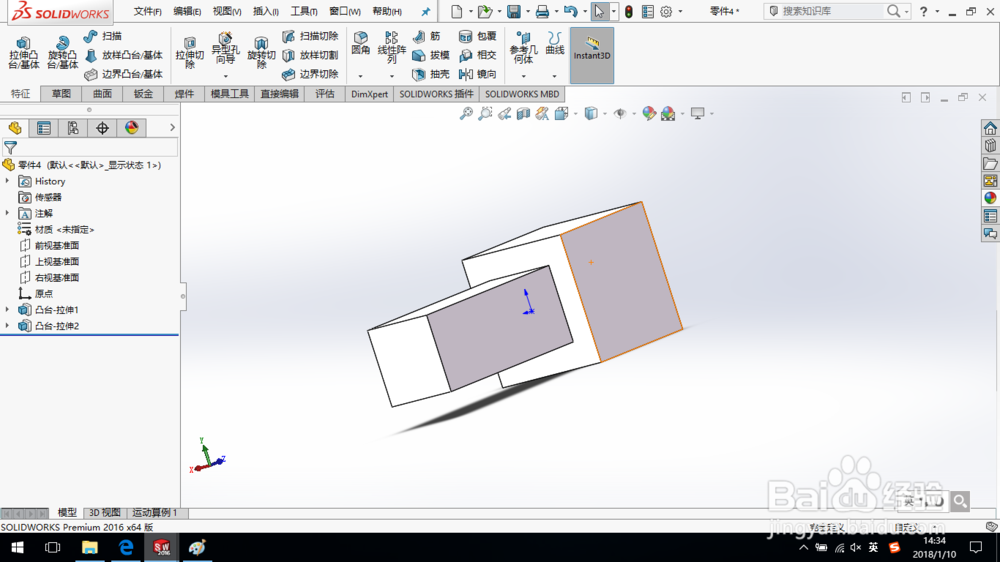

2/2创建凸台-拉伸2，如图所示。完成凸轮机构平底从动件创建，保存模型。

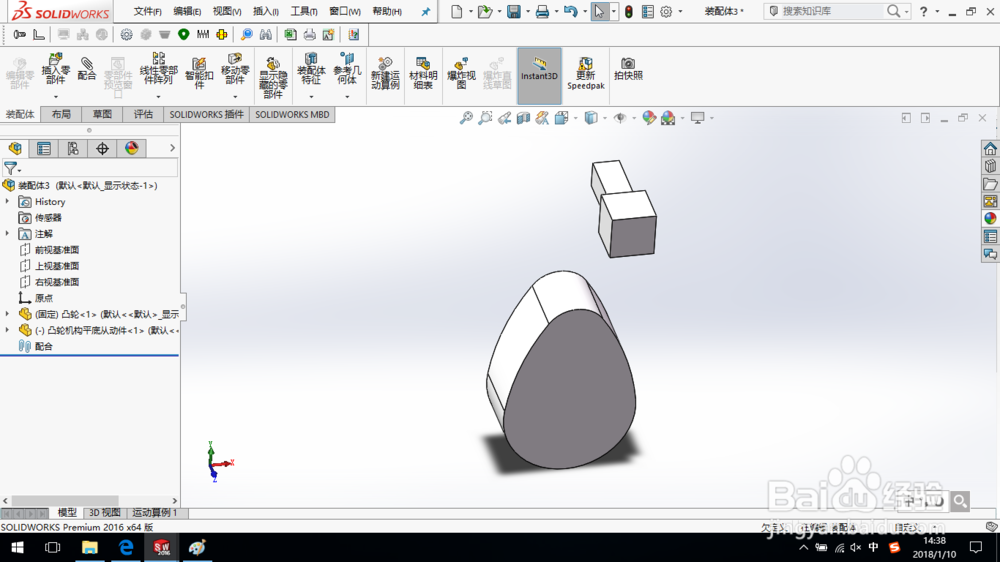

方法/步骤3 装配凸轮机构1/6新建一个装配体模型，插入凸轮和凸轮机构平底从动件。

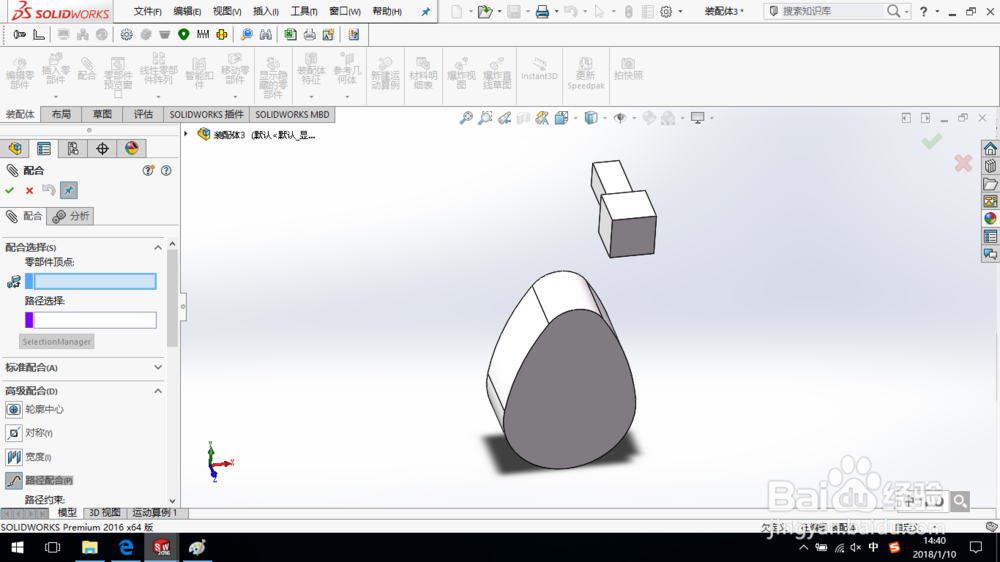

2/6单击配合命令，展开高级配合，选择“路径配合”。

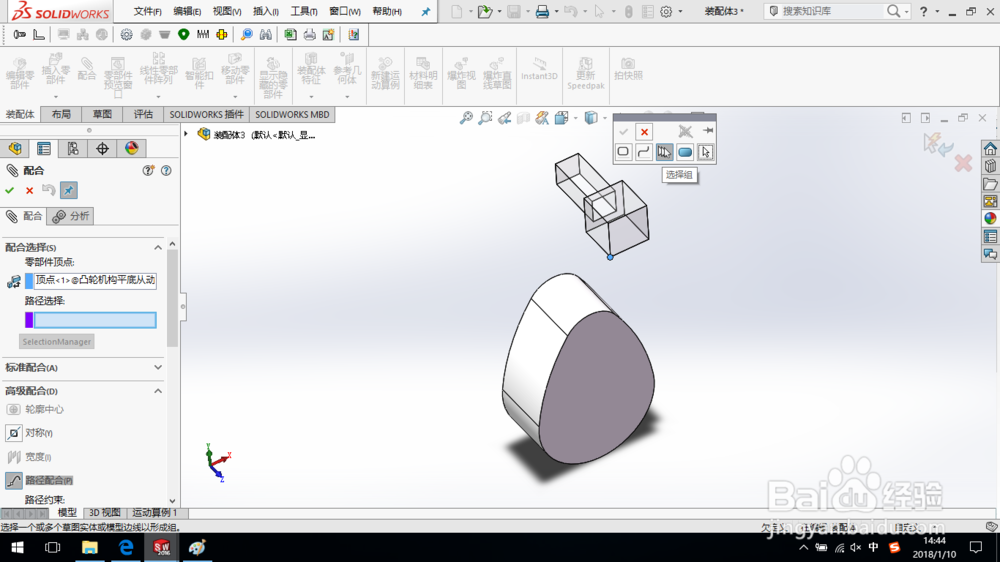

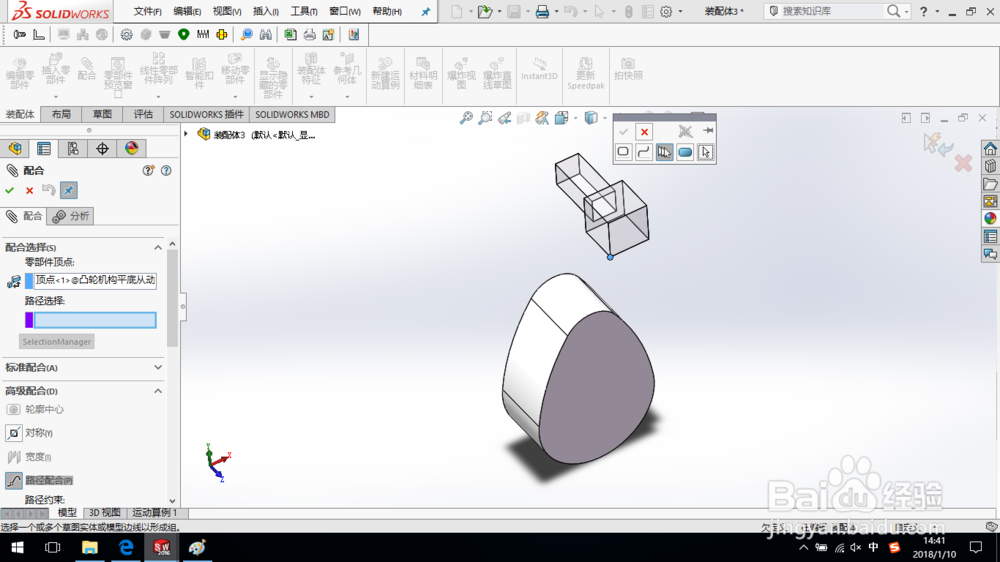

3/6“零部件顶点”选择图示点。

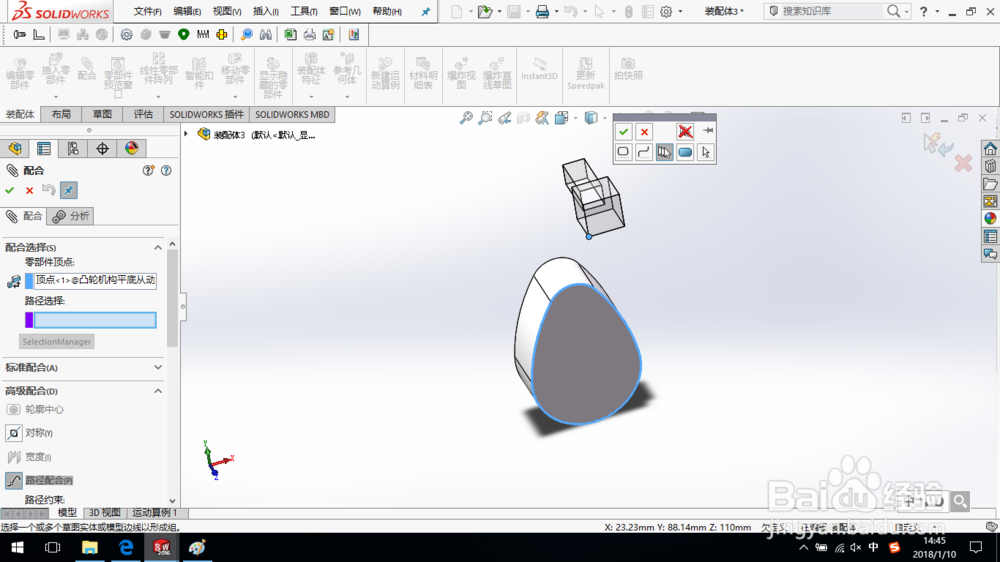

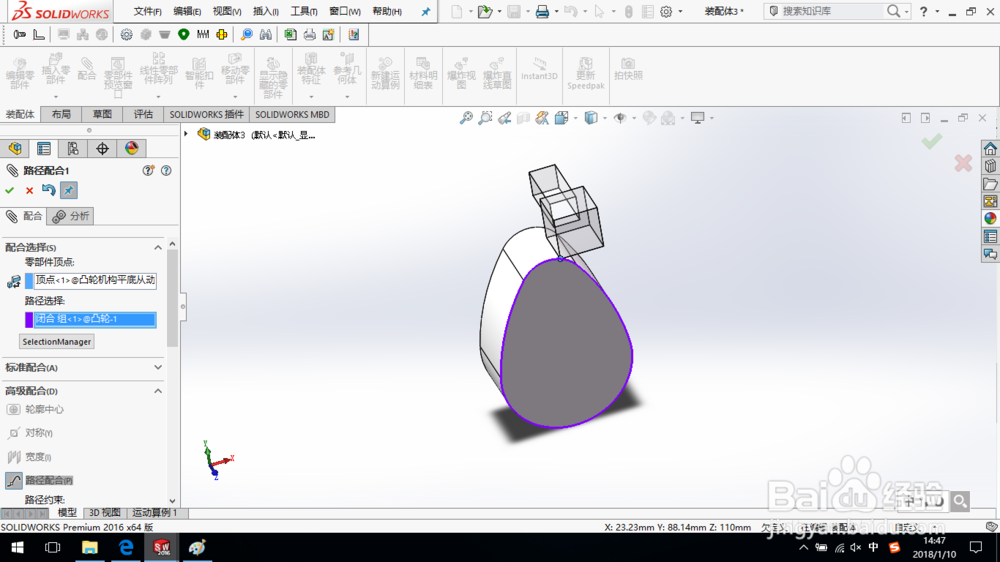

4/6单击“SectionManager”按钮，系统跳出路径选择工具栏，点选“选择组”，依次点选零件的边线，如图所示，单击确定，完成路径选择。

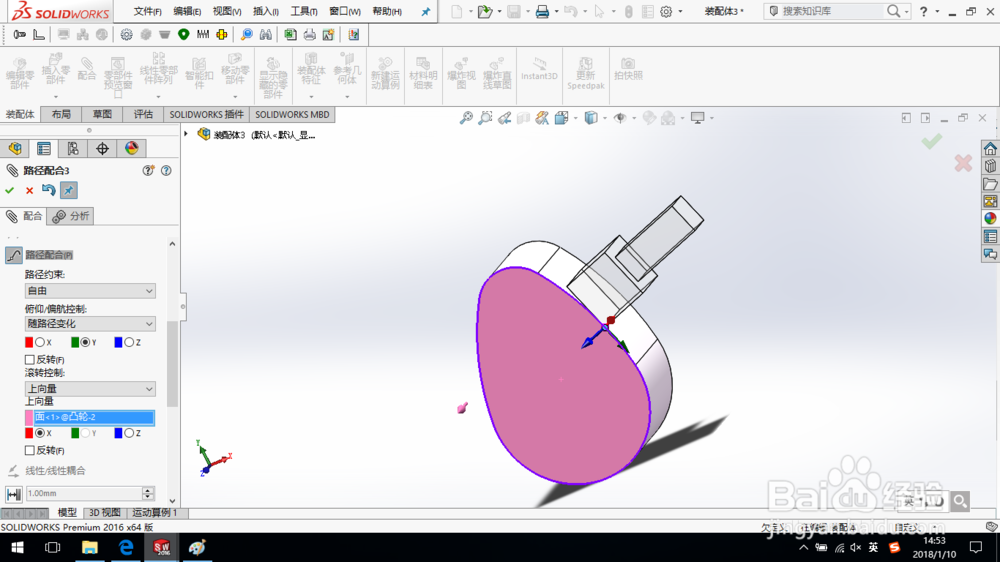

5/6配合参数进行如图所示的设置。

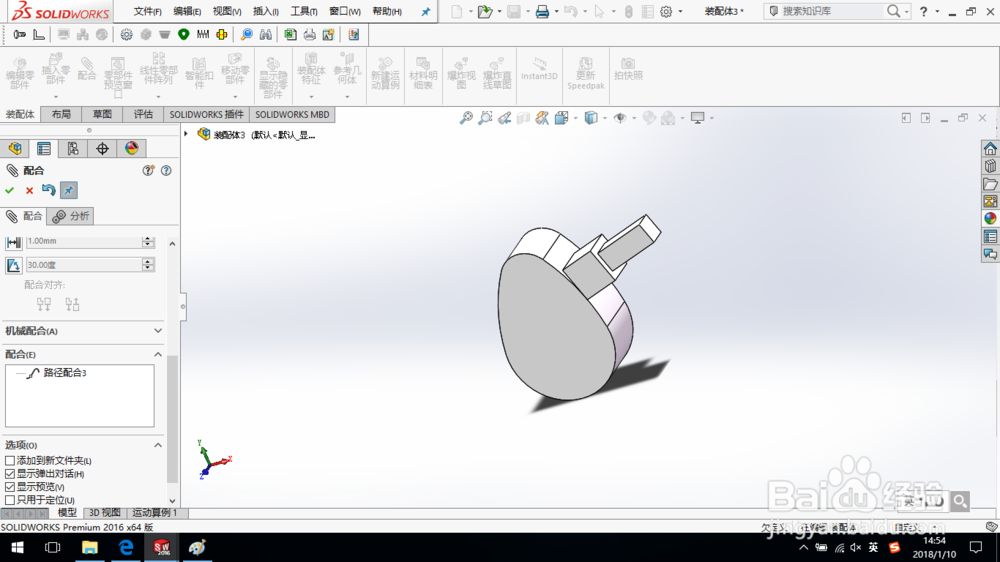

6/6单击确定，完成路径配合的添加。
至此，完成凸轮机构的装配，保存装配体模型。
注意事项有问题可以留言。
