BY2010智能电导盐密测试仪，也称为直读式等值盐密度测试仪（盐密仪），专为测试绝缘子等值盐密度而设计。系统内置绝缘子等值盐密度计算公式，读数直观。使用中文菜单，操作简单。仪器自带微型打印机，方便数据保留和对比。大屏幕液晶显示，所有参数和结果一目了然。内置大容量锂电池，方便野外现场测试。BY2010智能电导盐密测试仪遵照GB/T16434-1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》的规定和要求，适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。工具/原料more主机电极(K=1.0)电源线RS232数据线光盘打印纸烧杯方法/步骤1/4分步阅读

仪器的主要功能是测试绝缘子等值盐密的值，为此需要用户根据实际情况设定绝缘子表面积、溶液体积等参数。仪器配备微型打印机，方便数据记录。仪器一次可以存储60组数据数据，并能查看和删除。

1、主菜单

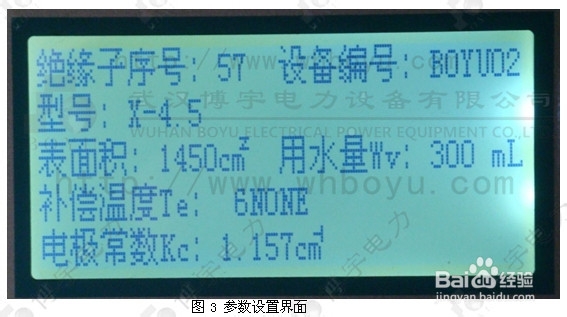

仪器开机后按“确认”键进入“参数测试”如图3。

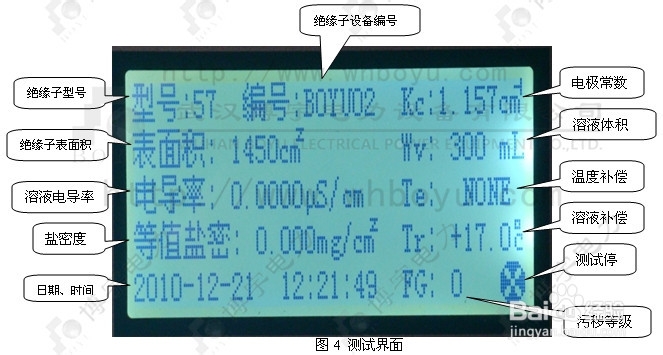

在图3界面长按“←”键2秒进入参数设置，再按“↑”键和“↓”键改变参数，设置完成后按“确认”键保存并进入测试主界面（如图4）。本仪器只需一个界面就可以设置所有参数，且保存后可以直接调用，（本公司已经按照中国常用的绝缘子参数设置了70种，用户可以直接调用）。

绝缘子表面积设置

各种型号的绝缘子其表面积有所不同，使用时请输入测试仪绝缘子的表面积。绝缘子表面积具体取值参照附录A（常用绝缘子表面积及泄露距离一览表）。

溶液体积设置

溶液体积在实验时约等于去离子化蒸馏水的体积。用水量以能完全溶解绝缘子表面污秽物中的可溶性盐为宜，具体可参照表1（绝缘子表面积与盐密测试用水量的关系）。

溶液温度设置

相同溶液在不同温度时其电导率会有差异，为了保证结果的可参照性和可比性，仪器可以把实际温度下的电导率转化为 20℃时的对应值，自动进行温度补偿。溶液温度设置有三种模式：1.为温度自动”AUTO”补偿模式;2.不使用温度补偿模式,”NONE”模式;3.用户自设定模式,0-49.9℃。

进入图4界面后，再按“确认”键就开始测试，开始测试时显示屏上的“测试停”标志会闪烁，测试好后按确认测试停，然后长按“←”键2秒自动保存，长按“→”键2秒自动打印当前记录。（注意：用电池工作时尽量不要打印，为了节约电量）。

如果测试完成后需要调用以前的记录，可以直接按“返回”键返回到主菜单。

2/4

2、查看记录

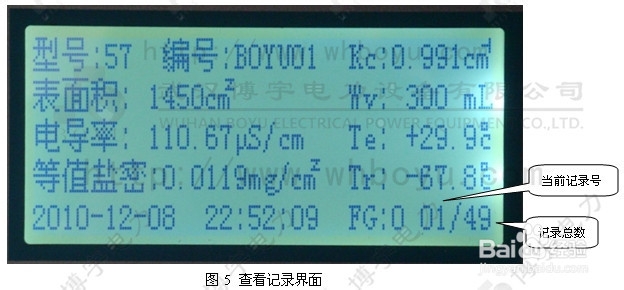

进入进入主菜单选择查看记录（图5），然后用“↑”键和下键依次查看，长按“←”键2秒自动删除当前记录，长按“→”键2秒自动打印当前记录。按“返回”键返回到主菜单。

3/4

3、删除记录

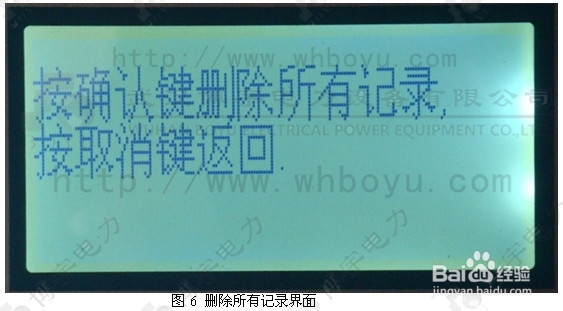

进入图一主菜单后，按上下键选择删除记录菜单按确认进入图6界面。该界面是删除全部记录的操作，为了防止误删，我们多设计了一个提醒，就是只有长按“→”键2秒后屏幕上的确认被选中后才可以按“确认”键确认删除。其他只需按屏幕提示操作即可。（提示：取消键也就是返回键）。按返回键可以到主菜单。

4/4

4、参量设置

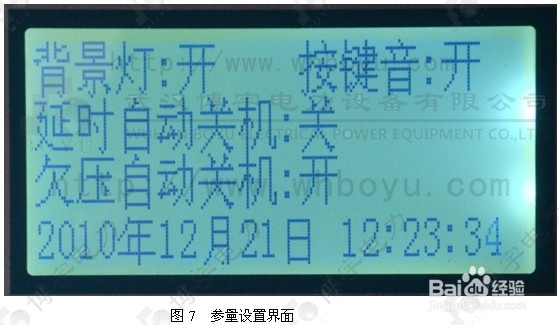

进入参量设置界面后，长按右键2秒后屏幕上会出现反显字符，然后通过单击上下键可以改变参数，通过单击左右键，移动光标。设置完成后按返回退出设置界面。
