经常看到很多芯片原理图的引脚描述上有一条横线，用以标识此功能低电平有效，有时我们自己用到新的芯片时，由于没有现成的原理图库需要自己画，而对于刚接触原理图库设计的朋友多半会采用画线的方式加这么一条横线。但实际上AD提供了一个非常直接的方式可以在文字上准确位置添加横线。工具/原料morePC一台AD软件效果展示1/1分步阅读

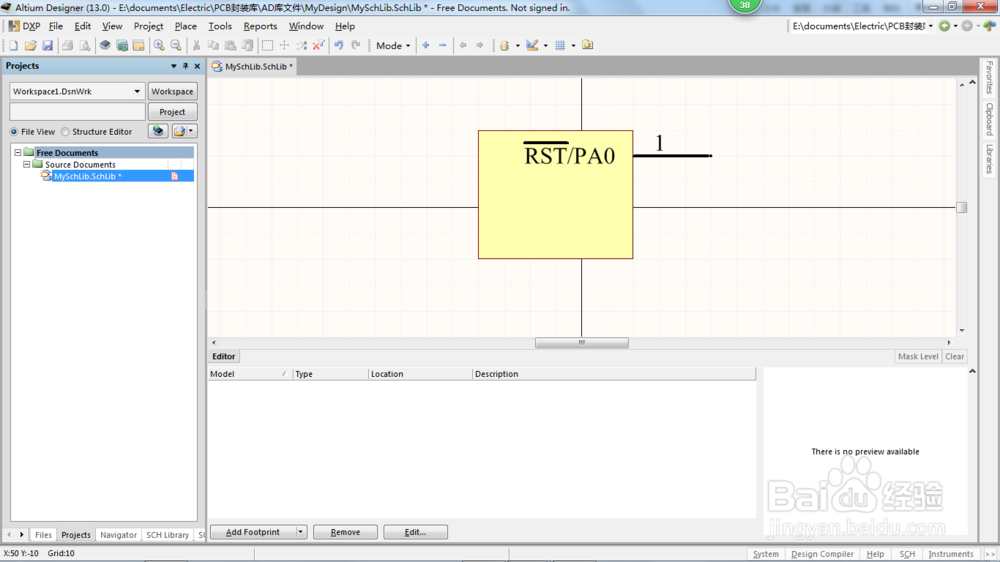

我们要做的效果如下图所示：

方法/步骤21/7

第一步：打开一个原理图库文件，然后点击“Tools -New Component，添加新元件。

2/7

第二步：给新添加的元件命名，这里仅仅做各演示，就用软件默认的名称好了。

3/7

第三步：点击Place -Rectangle，在元件绘制区画一个矩形。

4/7

第四步：给元件添加引脚，即点击Place -Pin，放置一个引脚。

5/7

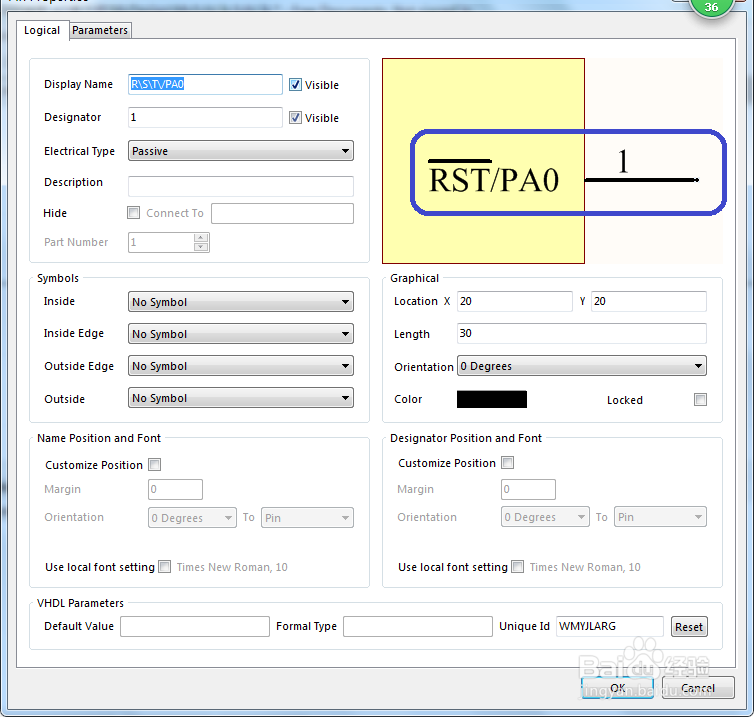

第五步：给新添加的元件引脚命名，这里我们先看看如何在R上面添加一条横向，双击刚刚添加的引脚，软件会弹出“Pin Progerties”对话框，选择“Logical”选项卡，在其中输入R。

6/7

第六步：给R添加横线，方法非常简单，在R后面打一个反斜杠\即可！

7/7

第七步：点击“OK”，回到元件设计界面，可以看到R字母上多了一条上划线了，依照这个方法，即想给那个字母上加横线就在它后面加一个反斜杠“\”。

注意事项

1、加上横线是在文字后面加反斜杠“\而不是斜杠“/”。

2、如果想在一个单词上加一条横线，就要在这个单词的每个字母后加一条反斜杠“\”。
