在进行道路测量时，雨水篦子是常见的地物，通常外业测量是采取中心点定位模式，也就是在雨水篦子中心点进行点位采集。 在cass7.1的市政部件的雨水篦子也是采用单点定位，即绘制在中心点处。 通常雨水篦子与道路的边线平行，但是cass7.1默认是将雨水篦子横放，这样明显影响成图的美观也与实际不符，所以我们有必要进行旋转，将其旋转至与道路边线平行。工具/原料moreAutoCADCass7.1方法/步骤1/8分步阅读

在Cass中进行展点绘图，首先连接骨架线(道路)，然后绘制市政部件的雨水篦子，如图所示：市政部件的雨水篦子是横放的，与道路边线不平行。

2/8

接下来想办法将其旋转至与道路边线平行。由于雨水篦子都是统一横放，所以只要计算出一个的旋转角度，其它的都进行相同角度旋转即可。

3/8

“PL”多段线命令，“制定起点”单击雨水篦子左下角点，“指定下一点”单击雨水篦子右下角点，回车结束多段线命令。

4/8

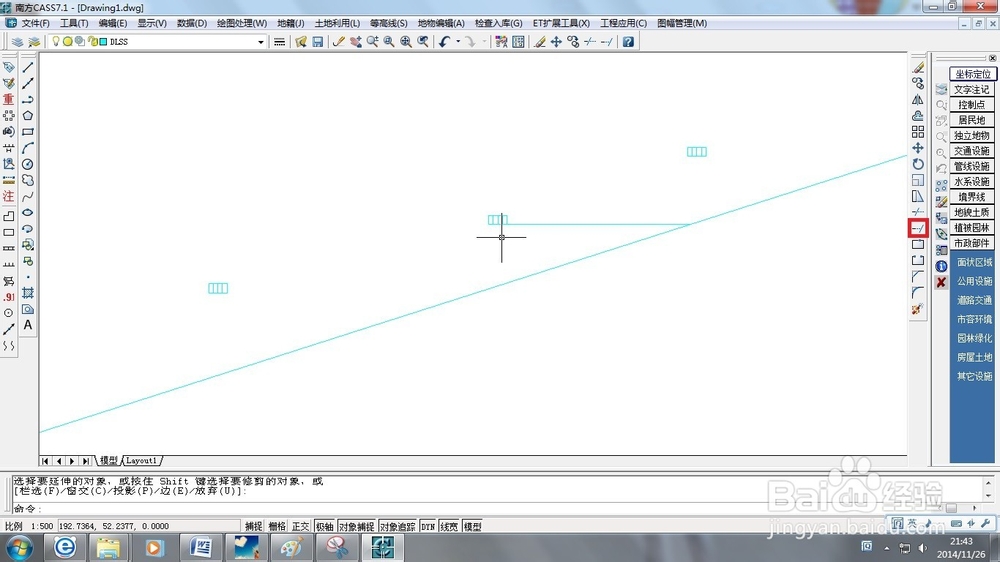

单击延长命令按钮，“选择对象”选择道路边线按回车键结束选择，“选择要延伸对象”，选择刚刚画的多段线，回车完成延伸命令。

5/8

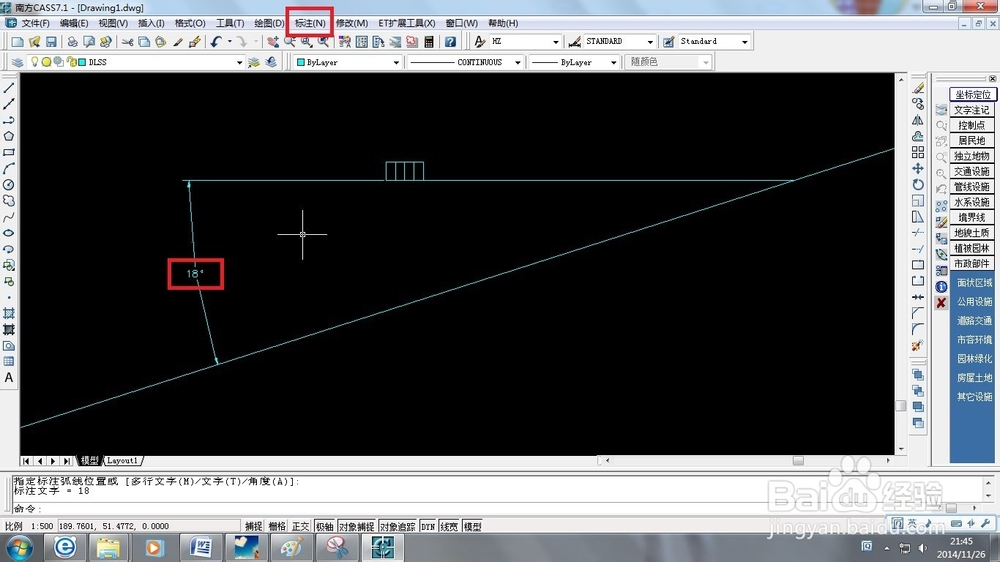

利用CAD的角度标注，量取需要旋转的角度，如图：为18度。

6/8

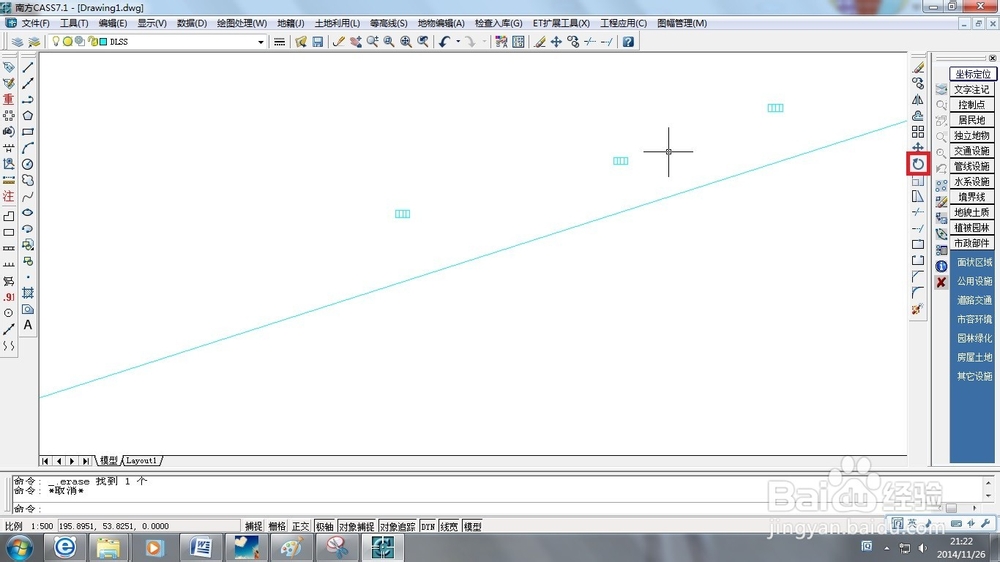

这时可以将刚刚绘制的多段线、延长线、角度标注删除，并记下刚刚的角度：18度。

7/8

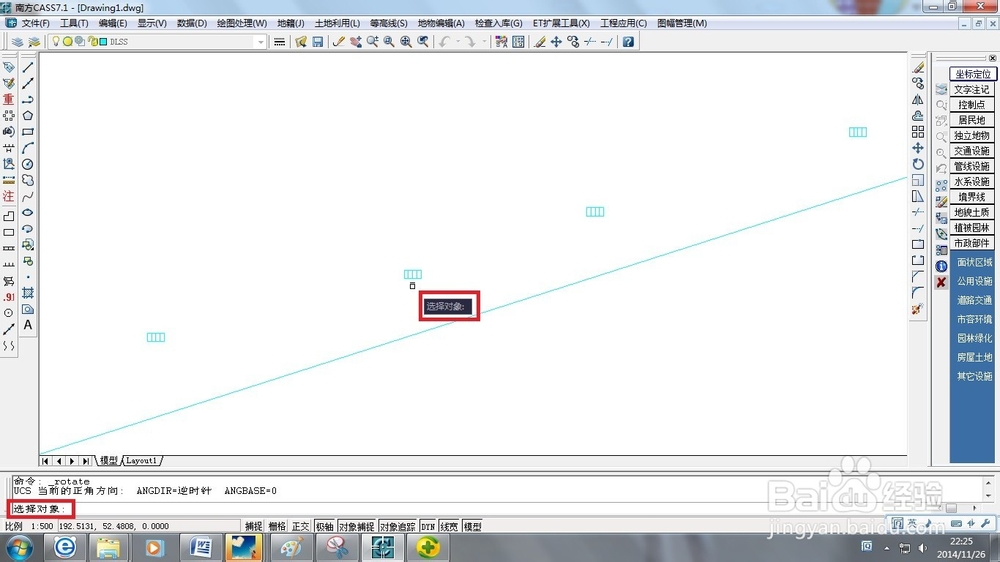

单击旋转命令按钮，要求选择对象，选中雨水篦子按回车。

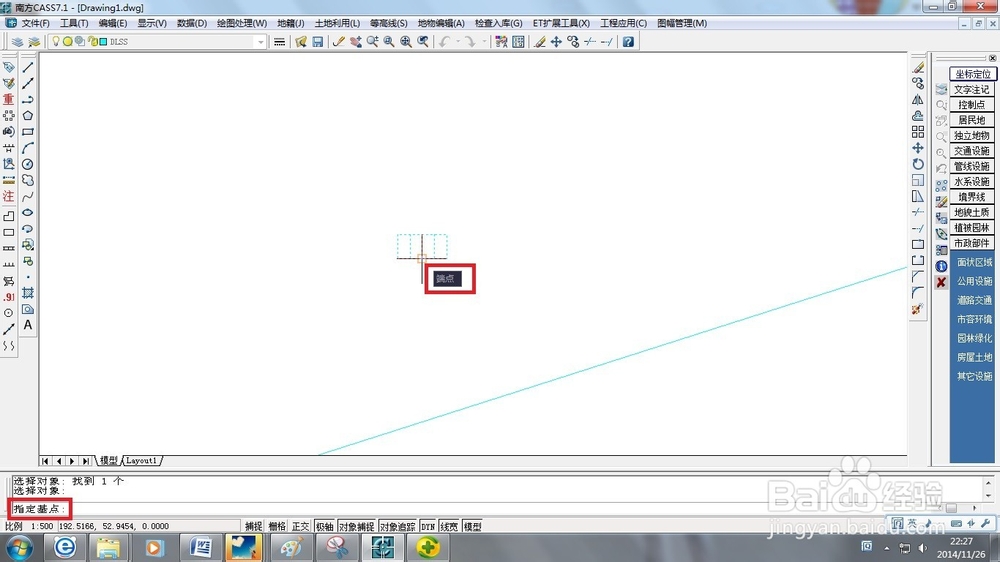

“指定基点”，选择所采集的数据点。

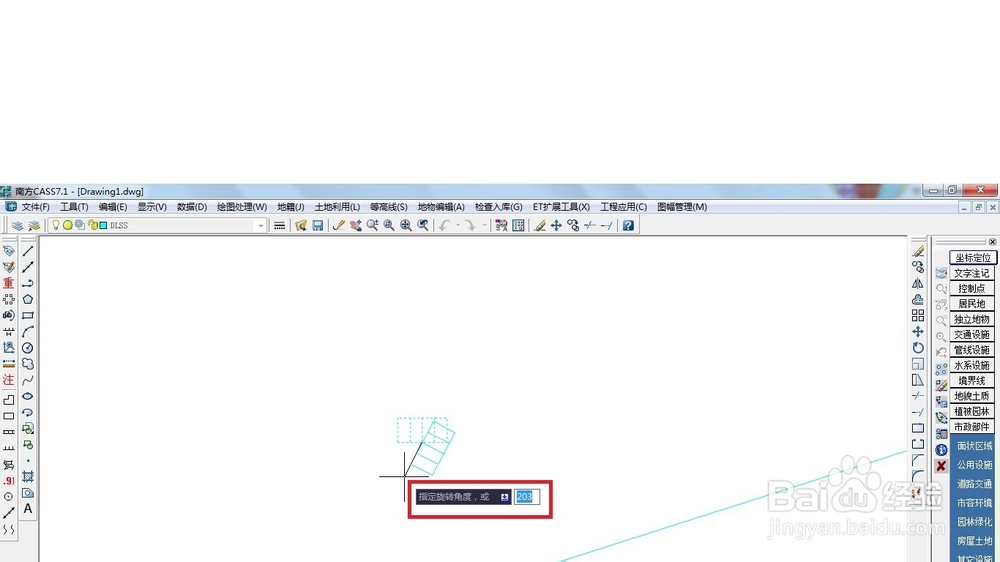

“指定旋转角度”，这里输入18，因为是按逆时针旋转，所以输入正值。

8/8

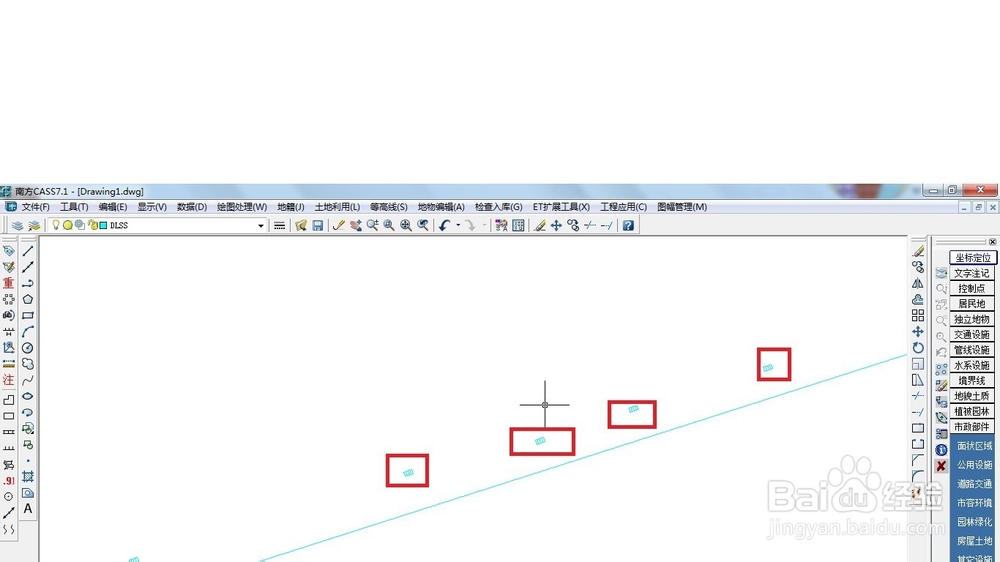

然后再依次对各个需要旋转的雨水篦子进行18度旋转。然后换了路边线又要重复上述操作。

注意事项

有时根据业主需要，不要很精确的平行，只需目估进行旋转操作。

此处介绍的方法需要逐一进行旋转，如果有更好的统一旋转方法可以进一步探索。
