订阅如何在Auto cad测量不规则图形面积？
来源：网络收集 点击： 时间：2024-08-08【导读】：
对于一些规则图形，我们很容易计算它们面积，可生活中会有碰到很多的不规则图形和线条，怎样才能迅速计算出他们的面积或者周长呢，下面我以cad2004版本为例，做一下解读，希望能给大家有些许帮助。工具/原料more电脑装好cad软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
cad

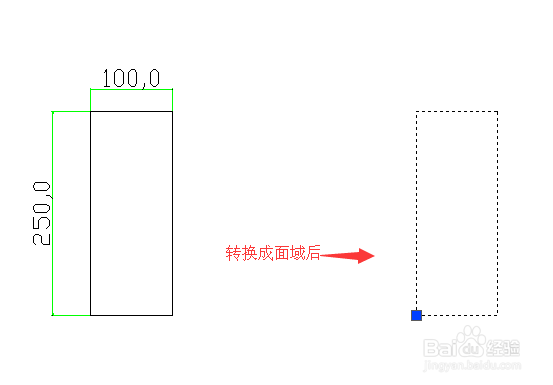

首先以规则的四边形为例。计算面积之前我们明白，只有形成面域的图形才能够测量出面积，我们所要测量的图形必须是闭合且是围合成面域的，我们用鼠标去点选图形的一条边，如果整个图形都被点选到了，就是面域形成的图形。否则，就不是。
2/6以四边形为例，如不是面域的图形，首先要转成面域，转成面域有四种方法：1.输入“pl”命令，回车，点选捕捉端点，使图像闭合，形成面域。2.使ctrl+c，和ctrl+shift+v，使图像转为块图形。3.使用REG命令，框选图形同样可以转换。

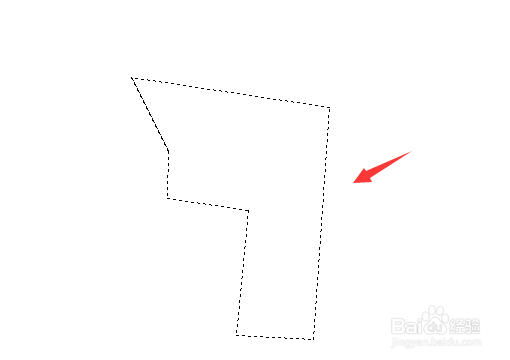

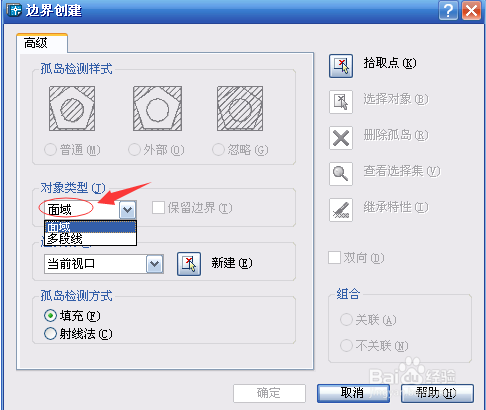

3/64.同样，使用BO命令,跳出“边界创建”对话框（图一)，选择“面域”选项后，点右上角的“拾取点”（图一），在图形内部点选，图形就变为面域了（图二）。

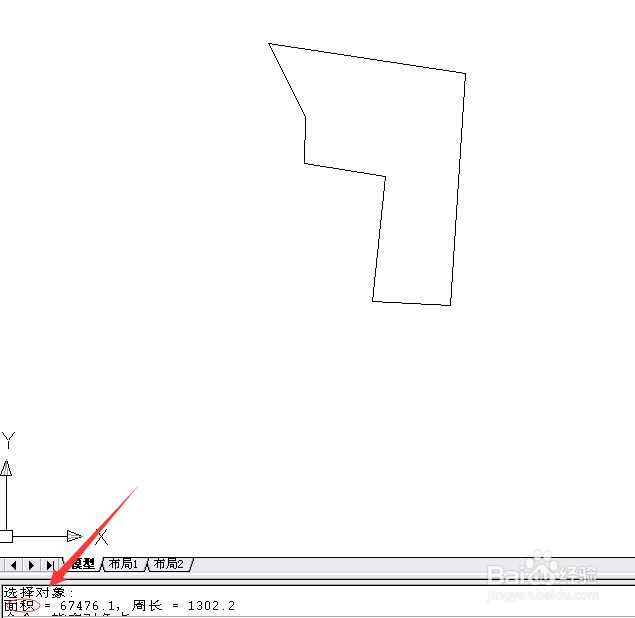

4/6计算面积有两种方法：1.输入aa，回车，输入o或者e，点选目标线条，出现面积和周长（图一）。

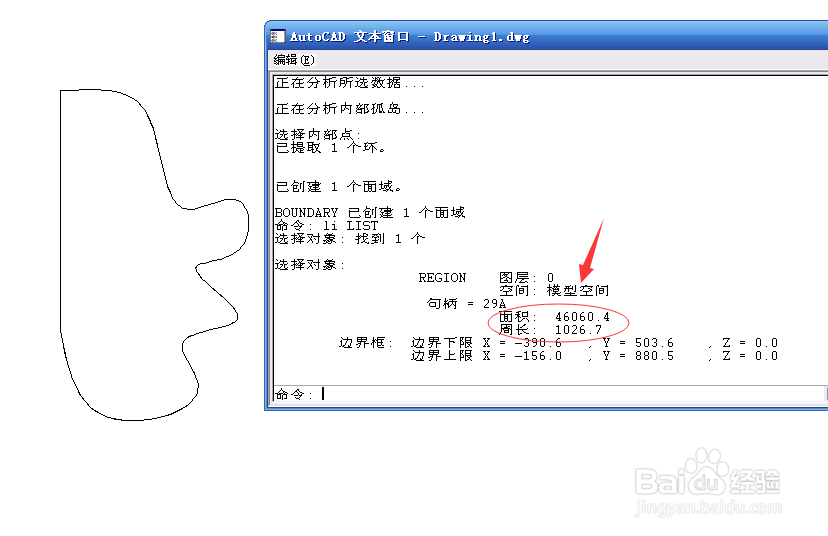

5/62.输入“li”，回车，点选目标线条，回车，弹出一个窗口（图一）

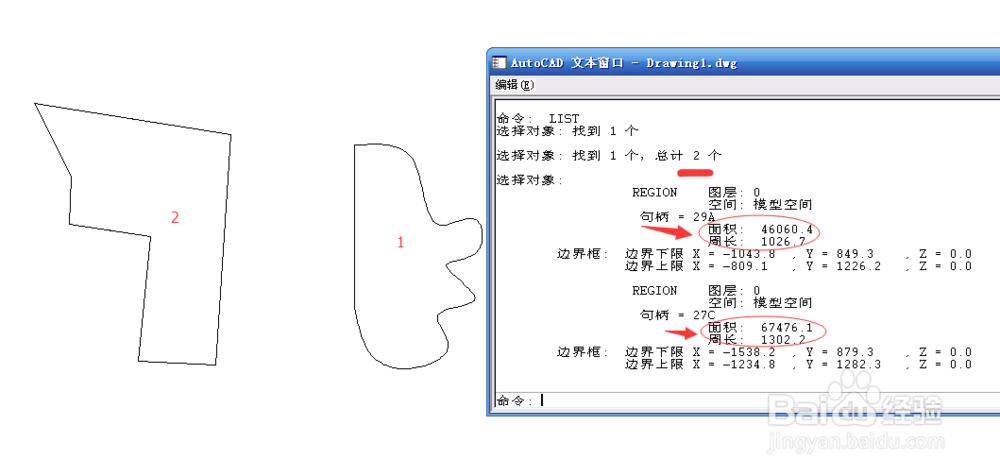

6/6如果，需要同步测量两个，输入“li”回车，点选目标1和目标2，回车，会同步出现，两个物体的面积（图一）
