也不知道大伙想我画什么，所以也苦恼考虑弄些什么案例出来，今天无意看到一个旋转楼梯，感觉挺简单的，也点意思，就自己绘出来分享给大伙一起试试，具体操作流程如下。工具/原料moreSolidworks绘图软件电脑软件方法/步骤1/6分步阅读

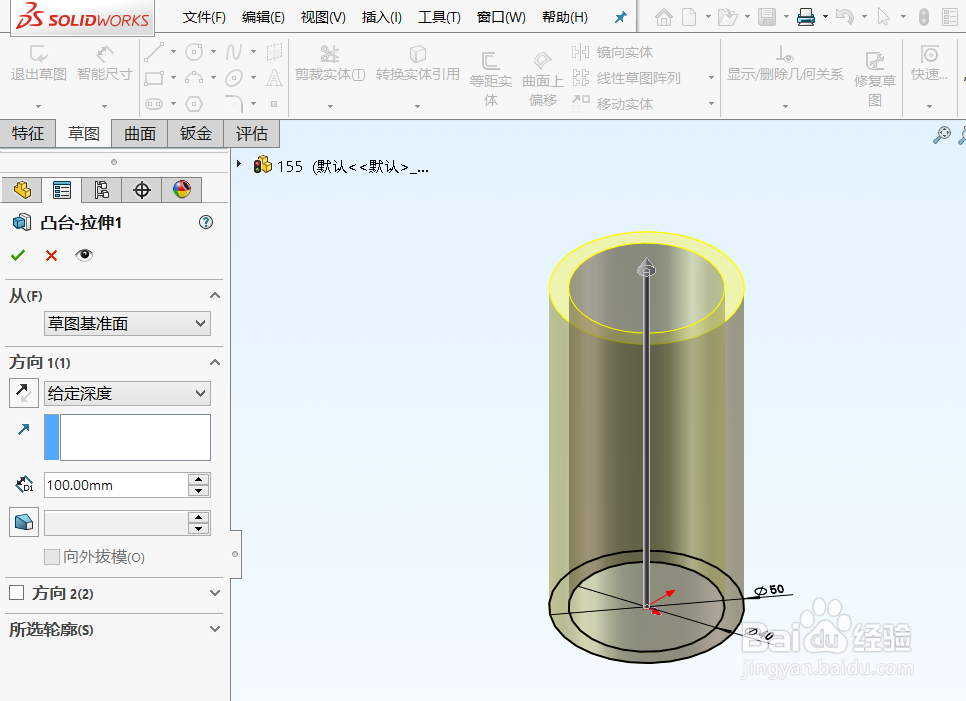

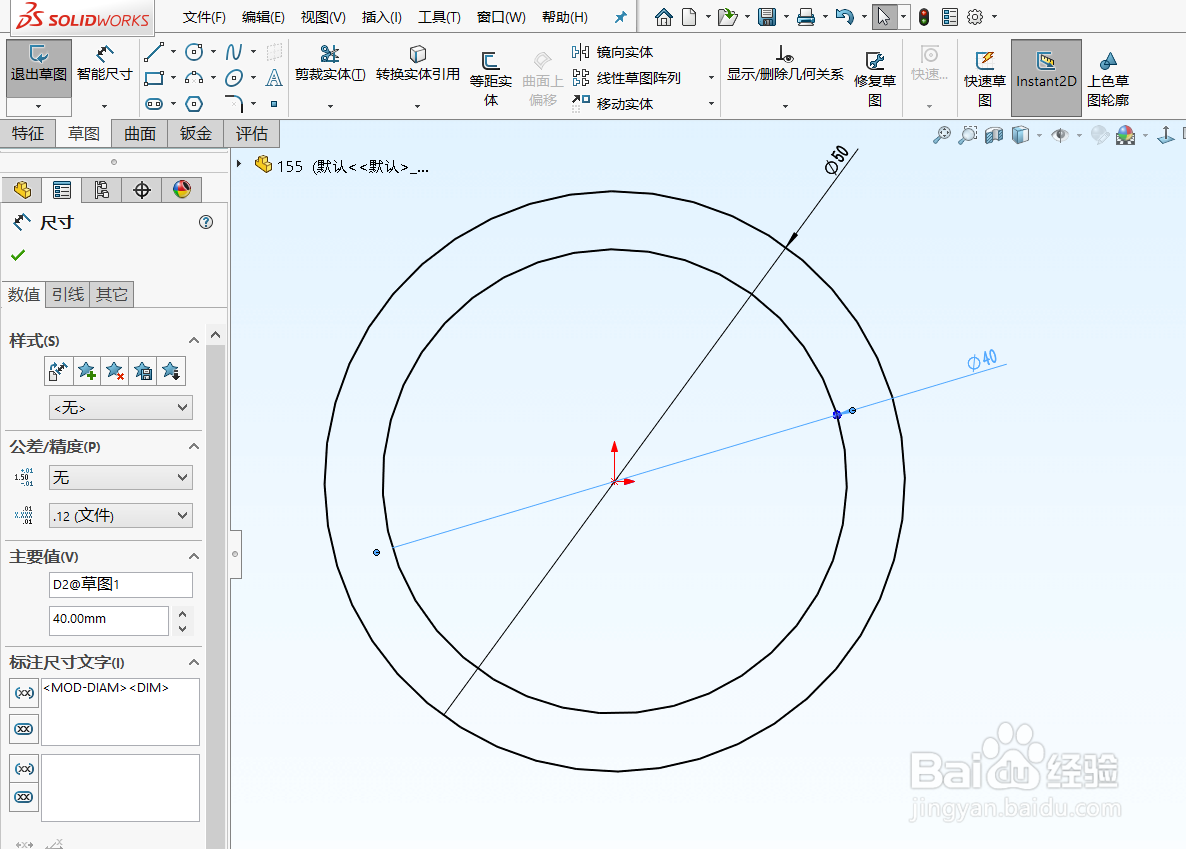

第1步：点击拉伸凸台，选择上视基准面，绘制一个圆环，进行拉伸。拉伸高度100。

2/6

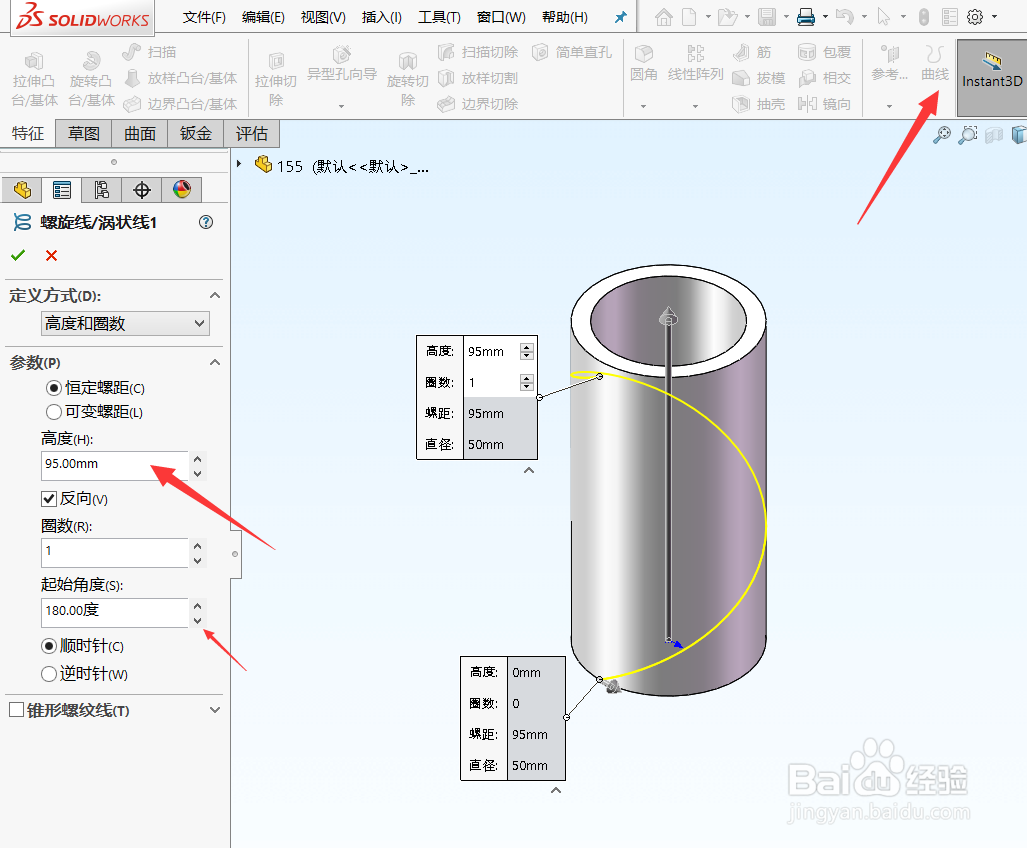

第2步：点击曲线里面的螺旋线，用高度跟圈数，高度95，圈数为1圈。

3/6

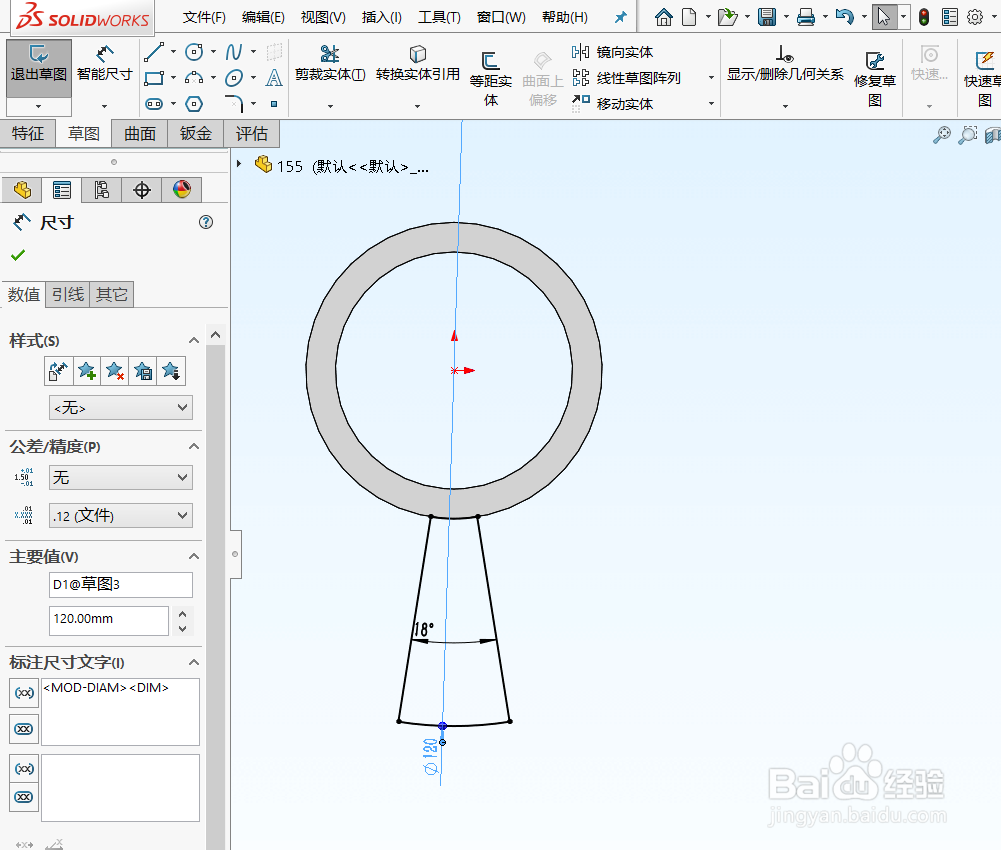

第3步：点击拉伸凸台，创建一个简单的阶梯，拉伸的高度为5。

4/6

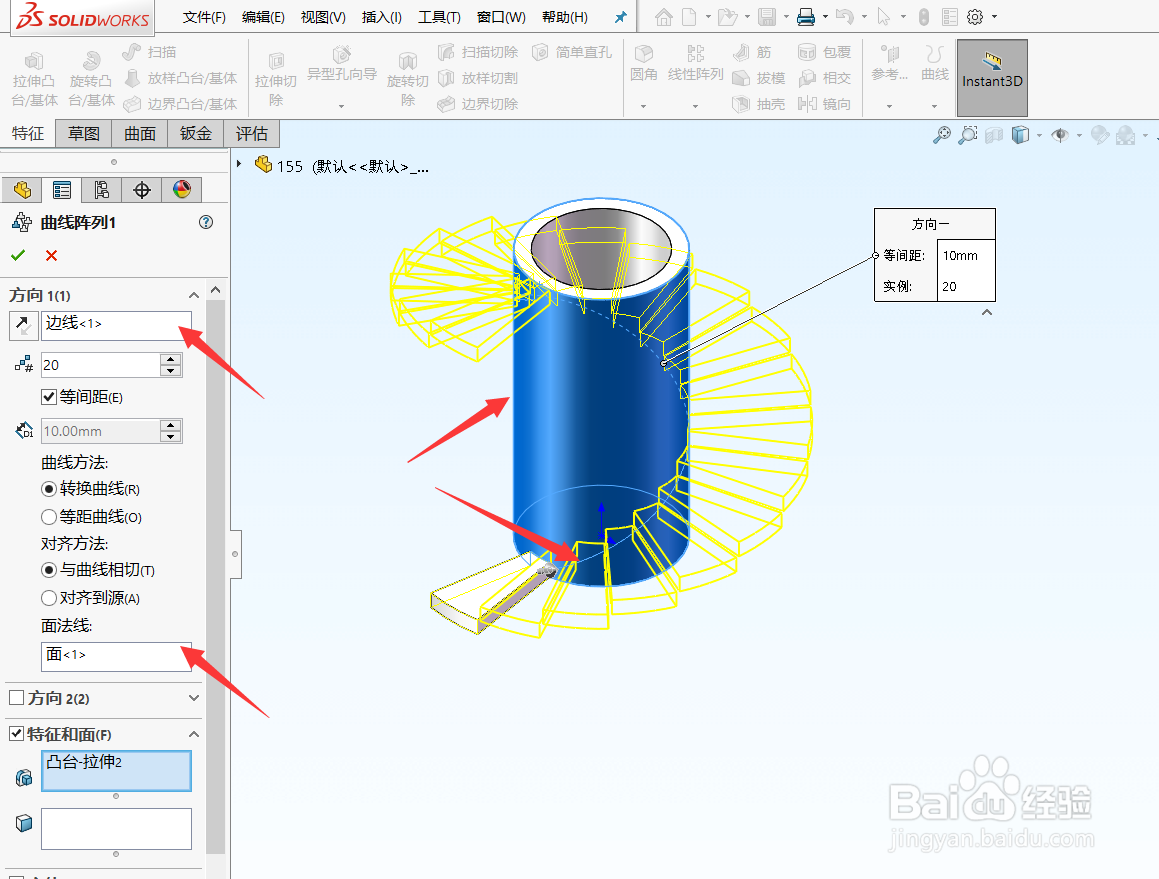

第4步：选择曲线阵列，阵列边线选择刚才的螺旋线，个数为20个，用等间距，对齐方法选择与曲线相切，然后面法线选择外圆柱面。阵列的特征选择上步的阶梯，点击确定。

5/6

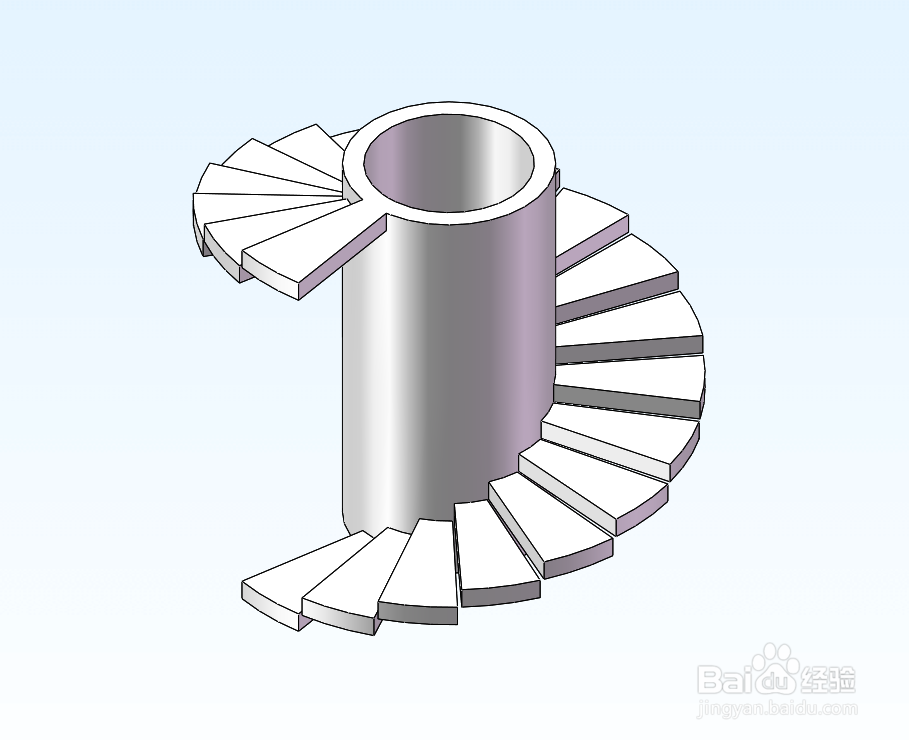

最后下面图中就是完成的效果图，看起来成就感满满的

6/6

又到了我们说再见的时候了，想我下次分享什么教程阔以关注私聊我，我会尽可能的为大伙做出来！
