SolidWorks工程图主要是二维平面图形，那么能不能为了更方便理解，插入一个立体三维图呢？其实，是可以的，如下图所示，就是立体三维图。工具/原料more电脑SolidWorks2014软件事先保存好的SolidWorks工程图和实体文件方法/步骤1/8分步阅读

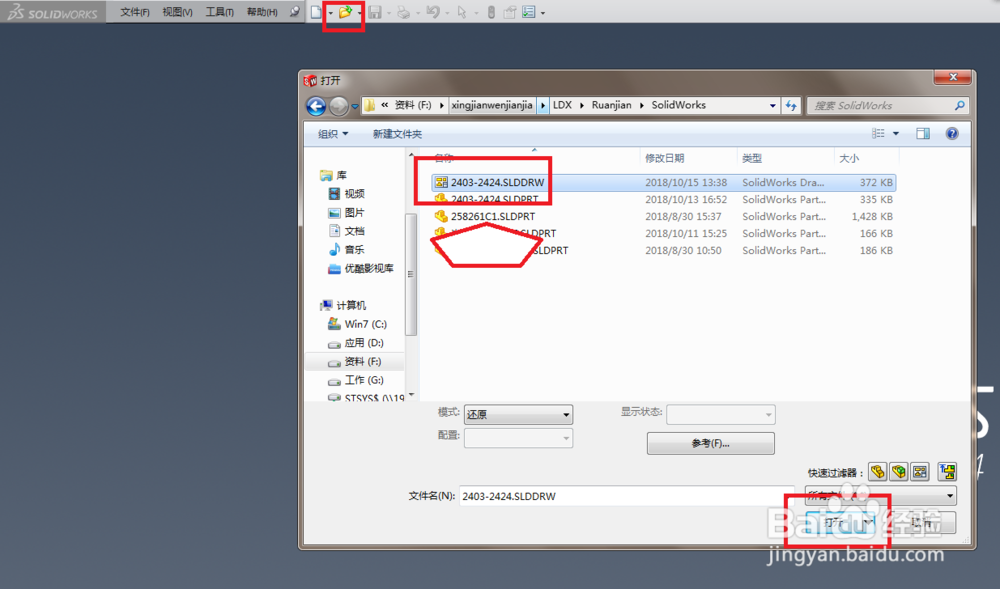

如下图所示，打开SolidWorks软件，打开之前保存好的SolidWorks工程图文件。

2/8

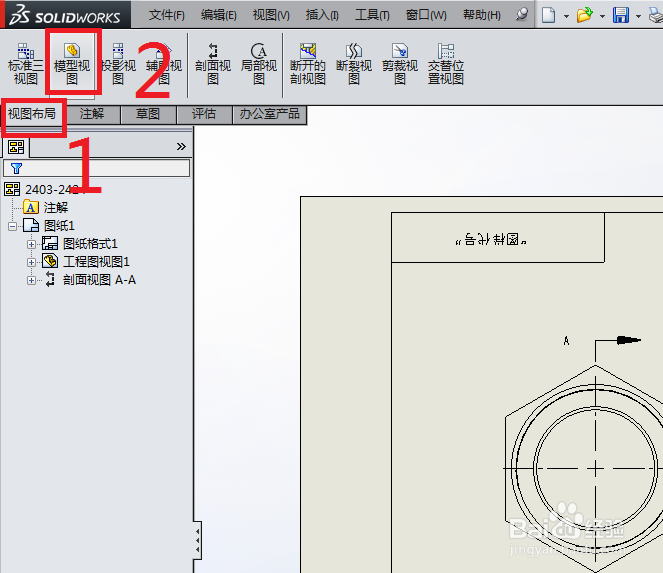

如下图所示，先点击“视图布局”，然后点击“模型视图”。

3/8

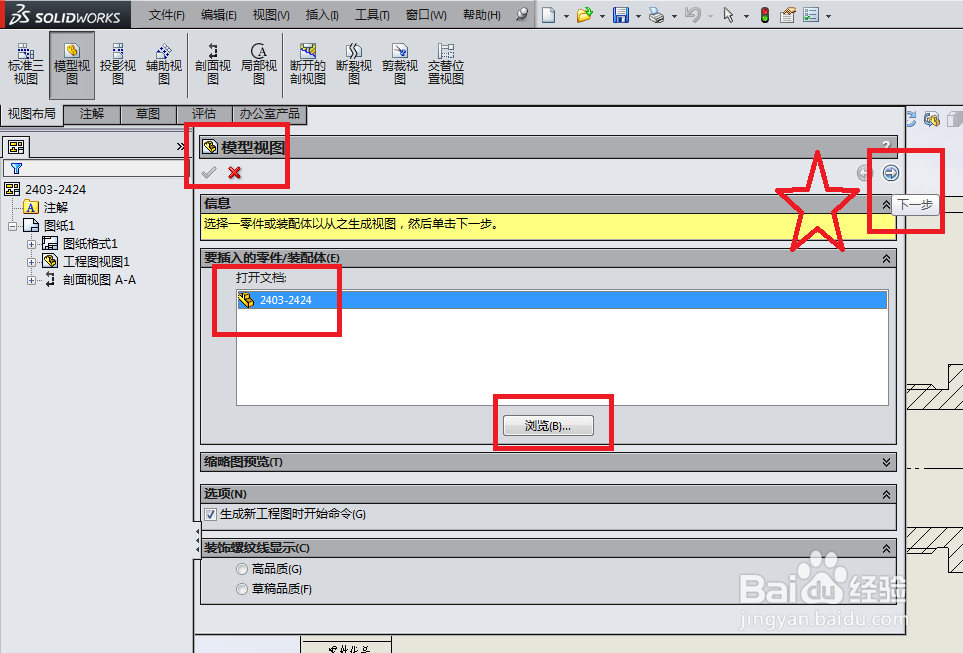

如下图所示，弹出“模型视图”对话框，看红色框选。

首先，需要打开的文档已经选中了，所以浏览就不必去点了。

其次，注意红色五角星旁边的红色框选，点击它所框中的图标“下一步”

4/8

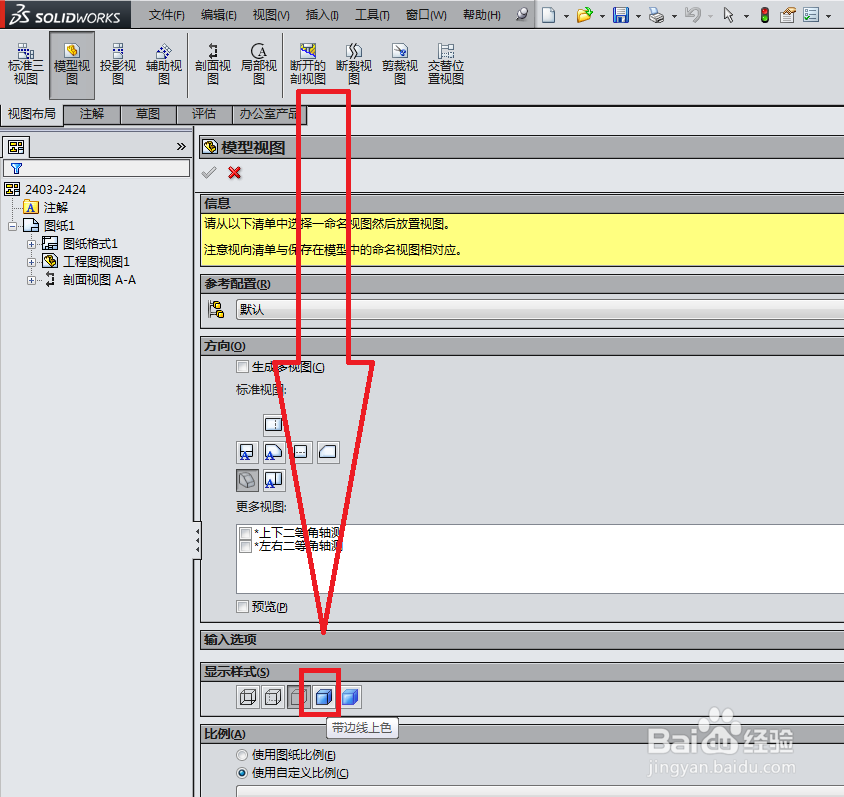

如下图所示，模型视图对话框还是模型视图对话框，只是内容变了，见红色箭头所指的红色框选，点击它（它所代表的意思是等轴侧图）

5/8

如下图所示，这是我们完成第4步的操作之后出现的，显示样式我们选择“带边线上色”。

6/8

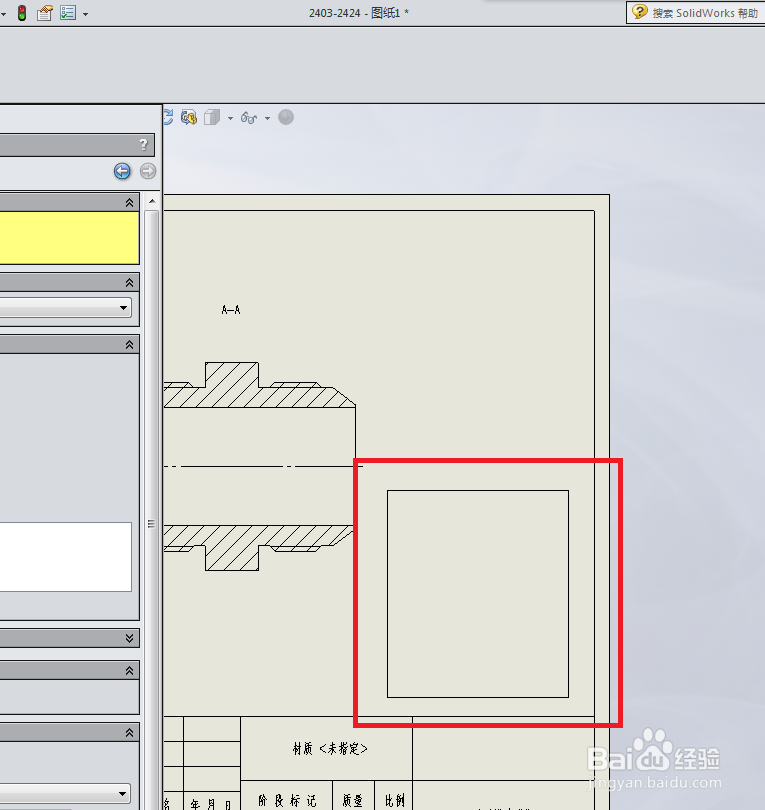

如下图所示，完成以上设置之后，将鼠标移动到工程图图框中，选择一个地方放置这个等轴侧图。下图所示红色框选中的黑色矩形就是我们选择的位置，选中之后，鼠标左键点击一下工程图。

7/8

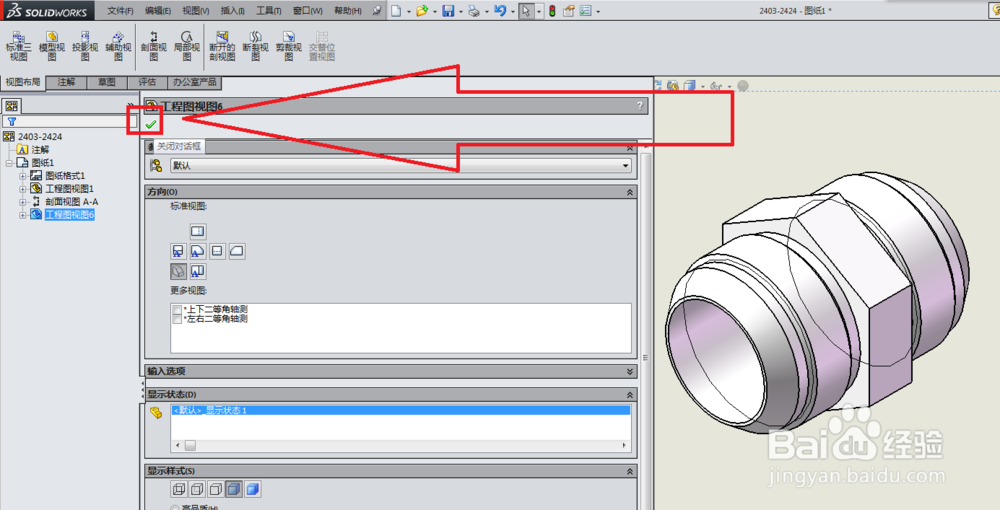

如下图所示，这个三维实体图就出现在工程图上，然后点击红色框选中的√，关闭对话框。

8/8

如下图所示，工程图成功插入一个三维实体图形。

注意事项

这里主要用到了模型视图、视图方向、显示样式等设置
